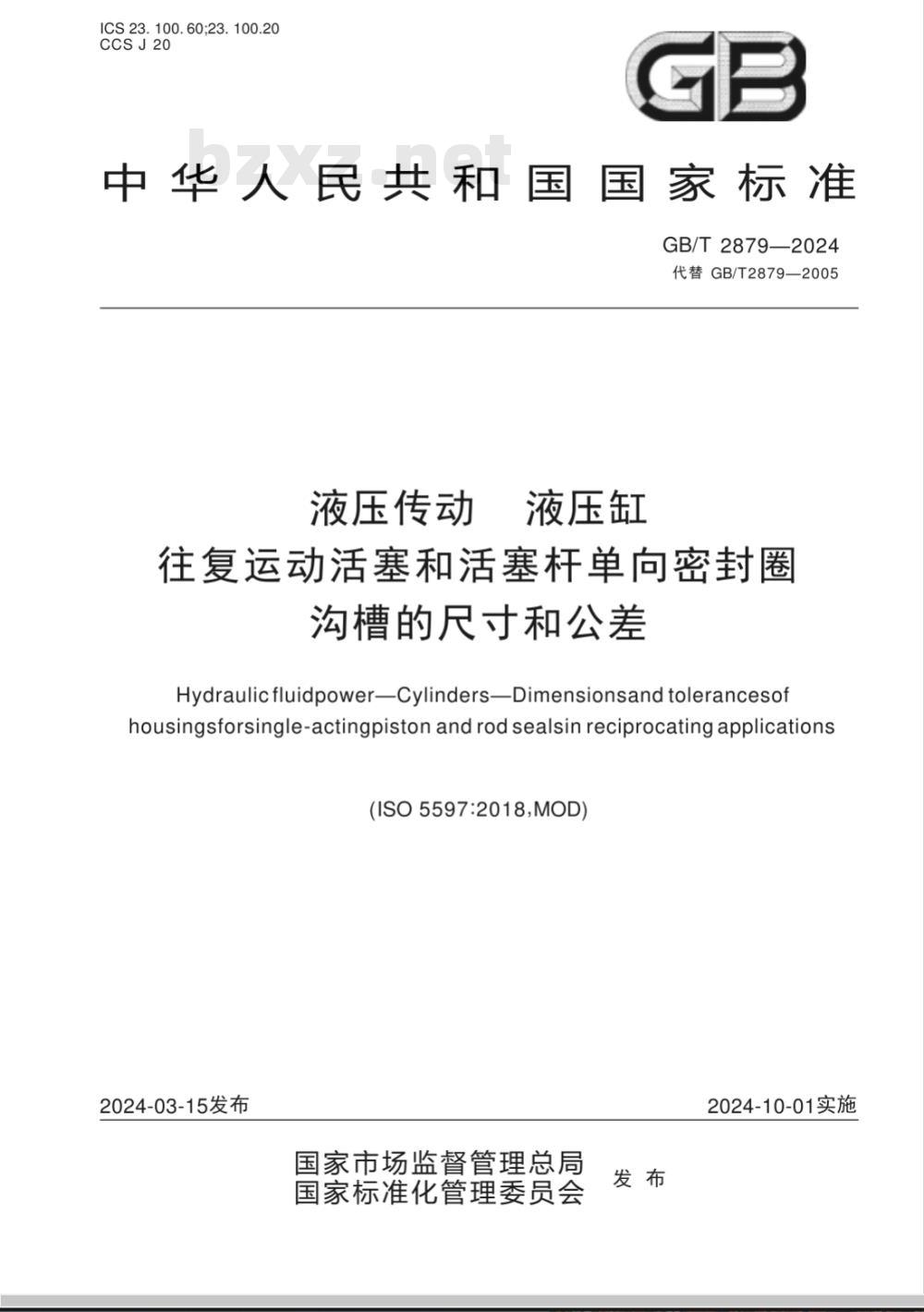

【国家标准】 液压传动 液压缸 往复运动活塞和活塞杆单向密封圈沟槽的尺寸和公差

ICS 23.100.60;23.100.20
CCSJ20
中华人民共和国国家标准國
GB/T 2879—2024
代替GB/T2879—2005
液压传动
液压缸
往复运动活塞和活塞杆单向密封圈沟槽的尺寸和公差
Hydraulicfluidpower-Cylinders-Dimensionsandtolerancesofhousingsforsingle-actingpistonandrodsealsinreciprocatingapplications(ISO 5597:2018,MOD)
2024-03-15发布
国家市场监督管理总局
国家标准化管理委员会
2024-10-01实施
GB/T2879—2023

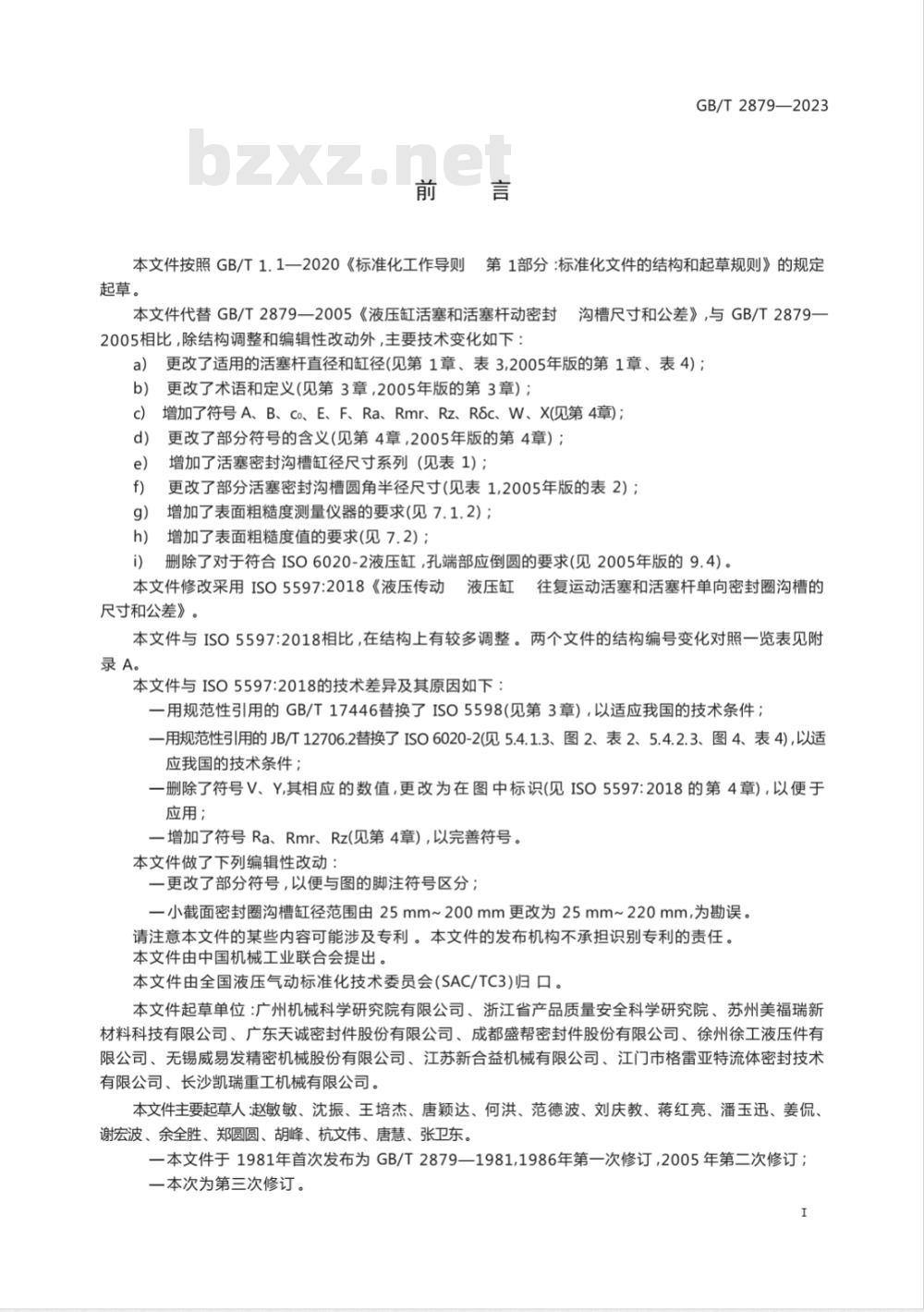

本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替GB/T2879一2005《液压缸活塞和活塞杆动密封沟槽尺寸和公差》，与GB/T2879-2005相比，除结构调整和编辑性改动外，主要技术变化如下：a）
更改了适用的活塞杆直径和缸径(见第1章、表3,2005年版的第1章、表4）；b)
更改了术语和定义（见第3章，2005年版的第3章）；增加了符号A、B、Co、E、F、Ra、Rmr、Rz、RSc、W、X(见第4章);c)
更改了部分符号的含义（见第4章，2005年版的第4章）；增加了活塞密封沟槽缸径尺寸系列（见表1）；更改了部分活塞密封沟槽圆角半径尺寸见表1,2005年版的表2）；g）
增加了表面粗糙度测量仪器的要求（见7.1.2）；h）
增加了表面粗糙度值的要求(见7.2）；删除了对于符合ISO6020-2液压缸，孔端部应倒圆的要求（见2005年版的9.4）。i）
本文件修改采用ISO5597:2018《液压传动液压缸往复运动活塞和活塞杆单向密封圈沟槽的尺寸和公差》。
本文件与ISO5597:2018相比，在结构上有较多调整。两个文件的结构编号变化对照一览表见附录A。
本文件与ISO5597:2018的技术差异及其原因如下：一用规范性引用的GB/T17446替换了ISO5598(见第3章），以适应我国的技术条件；一用规范性引用的JB/T12706.2替换了ISO6020-2(见5.4.1.3、图2、表2、5.4.2.3、图4、表4)，以适应我国的技术条件；
一删除了符号V、Y,其相应的数值，更改为在图中标识(见ISO5597:2018的第4章），以便于应用；
一增加了符号Ra、Rmr、Rz(见第4章），以完善符号。本文件做了下列编辑性改动：
一更改了部分符号，以便与图的脚注符号区分；一小截面密封圈沟槽缸径范围由25mm~200mm更改为25mm~220mm，为勘误。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国机械工业联合会提出。本文件由全国液压气动标准化技术委员会(SAC/TC3)归口。本文件起草单位：广州机械科学研究院有限公司、浙江省产品质量安全科学研究院、苏州美福瑞新材料科技有限公司、广东天诚密封件股份有限公司、成都盛帮密封件股份有限公司、徐州徐工液压件有限公司、无锡威易发精密机械股份有限公司、江苏新合益机械有限公司、江门市格雷亚特流体密封技术有限公司、长沙凯瑞重工机械有限公司。本文件主要起草人赵敏敏、沈振、王培杰、唐颖达、何洪、范德波、刘庆教、蒋红亮、潘玉迅、姜侃、谢宏波、余全胜、郑圆圆、胡峰、杭文伟、唐慧、张卫东。一本文件于1981年首次发布为GB/T2879一1981,1986年第一次修订，2005年第二次修订；一本次为第三次修订。免费标准bzxz.net
GB/T2879—2023

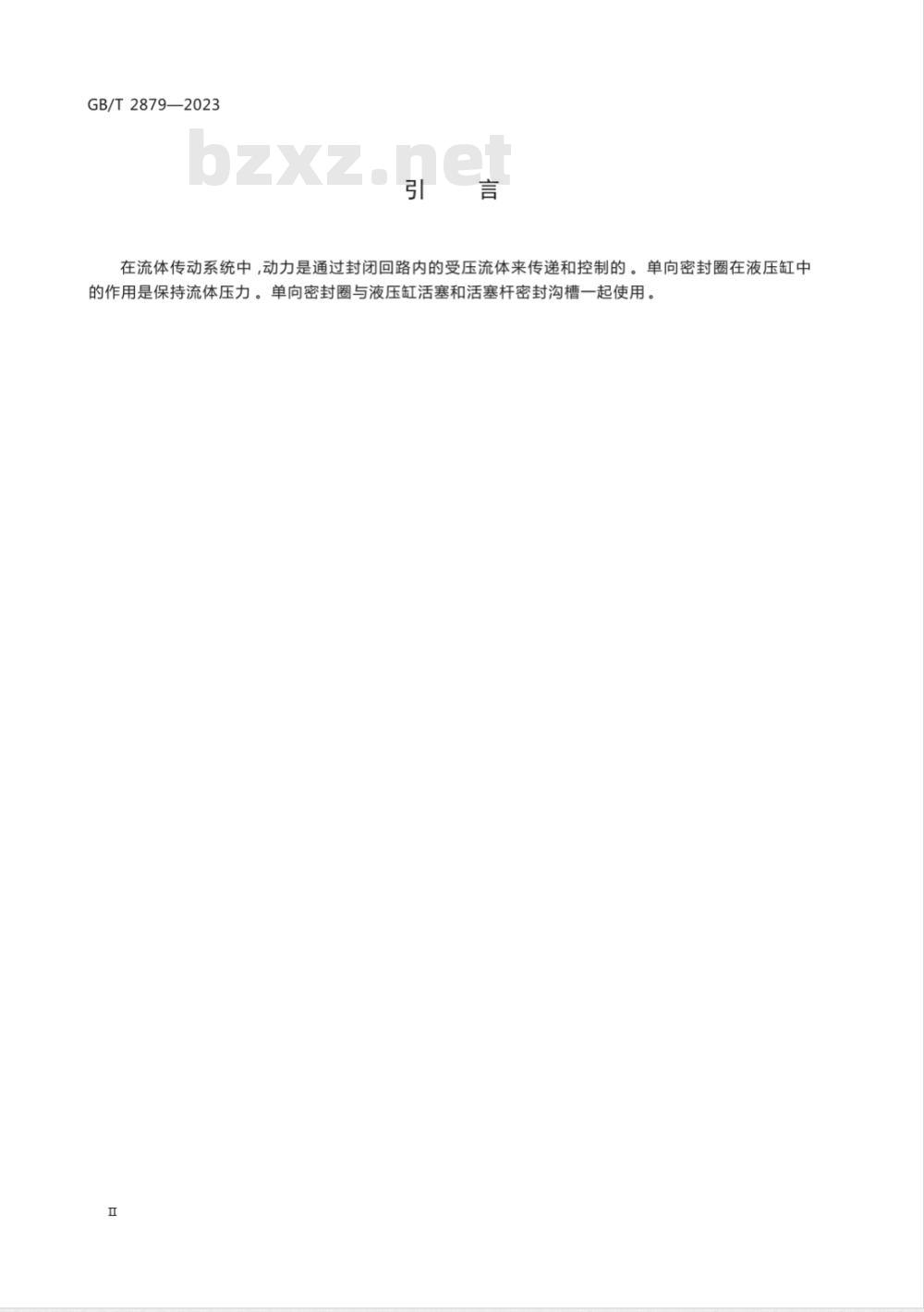

在流体传动系统中，动力是通过封闭回路内的受压流体来传递和控制的。单向密封圈在液压缸中的作用是保持流体压力。单向密封圈与液压缸活塞和活塞杆密封沟槽一起使用。H

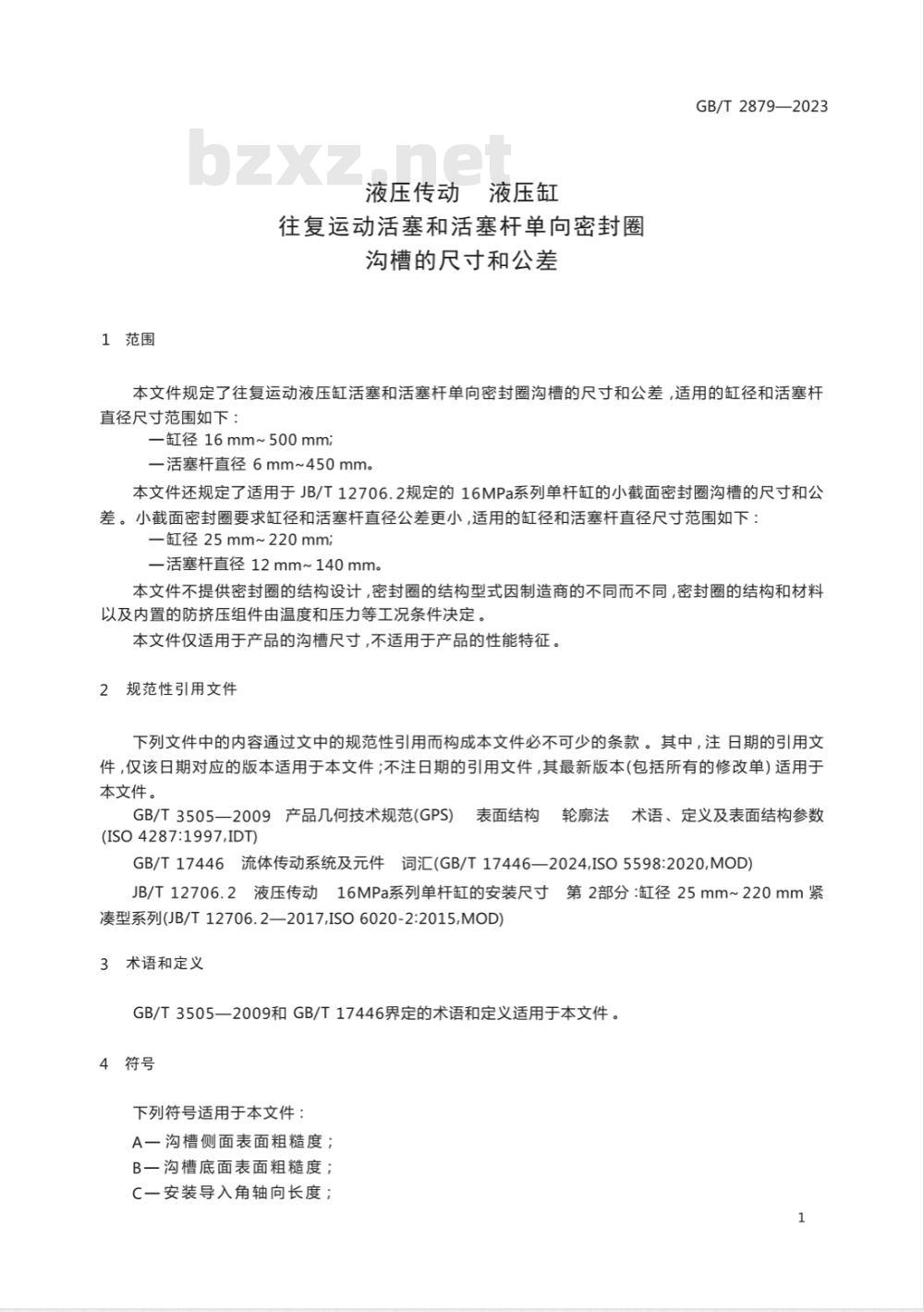

1范围
液压传动液压缸
往复运动活塞和活塞杆单向密封圈沟槽的尺寸和公差
GB/T2879—2023
本文件规定了往复运动液压缸活塞和活塞杆单向密封圈沟槽的尺寸和公差，适用的缸径和活塞杆直径尺寸范围如下：
一缸径16mm~500mm;
一活塞杆直径6mm~450mm。
本文件还规定了适用于JB/T12706.2规定的16MPa系列单杆缸的小截面密封圈沟槽的尺寸和公差。小截面密封圈要求缸径和活塞杆直径公差更小，适用的缸径和活塞杆直径尺寸范围如下：一缸径25mm~220mm;
一活塞杆直径12mm~140mm。
本文件不提供密封圈的结构设计，密封圈的结构型式因制造商的不同而不同，密封圈的结构和材料以及内置的防挤压组件由温度和压力等工况条件决定。本文件仅适用于产品的沟槽尺寸，不适用于产品的性能特征。2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3505一2009产品几何技术规范(GPS）表面结构轮廓法术语、定义及表面结构参数(ISO4287:1997.IDT)
GB/T17446流体传动系统及元件词汇(GB/T17446—2024,ISO5598:2020,MODJB/T12706.2液压传动16MPa系列单杆缸的安装尺寸第2部分：缸径25mm~220mm紧凑型系列(JB/T12706.2—2017ISO6020-2:2015,MOD）3术语和定义
GB/T3505一2009和GB/T17446界定的术语和定义适用于本文件。4符号
下列符号适用于本文件：
A一沟槽侧面表面粗糙度；
B一沟槽底面表面粗糙度；
C一安装导入角轴向长度；
GB/T2879—2023
Co—支承长度率基准线（见GB/T3505—2009中4.5.4）；D一沟槽槽底内径或缸径；
d一沟槽槽底外径或活塞杆直径；d3一活塞配合直径；
d4,ds一活塞杆配合直径；
E滑动面表面粗糙度；
F安装导入角表面粗糙度；
L一沟槽宽度；
r—圆角半径；
Ra一评定轮廓的算术平均偏差(见GB/T3505—2009中4.2.1）；Rmr-轮廓支承长度率（见GB/T3505—2009中4.5.1）；Rz—轮廓最大高度（见GB/T3505—2009中4.1.3）；Rc—轮廓水平截面高度差(见GB/T3505—2009中4.5.3）；D-d
S一沟槽深度,S=（
W，X一参考曲面。
：沟槽要求
5.1通则
5.1.1本文件规定的液压缸活塞和活塞杆密封沟槽的示意图见图1~图4。注：这些图仅为示意图，不代表特定沟槽设计建议。5.1.2应去除沟槽中支承面边角处的锐边及毛刺并倒圆角，但应注意的是这些表面应提供足够的抗挤出支撑能力。
5.1.3对于本文件未规定的沟槽设计细节，应向密封件的制造商咨询。5.2沟槽宽度
表1和表3中短的沟槽宽度L,应与制造商协商后再采用。当按本文件选择沟槽宽度时，建议向制造商咨询。注：本文件对于大多数的缸径和活塞杆直径均提供了3个密封沟槽宽度，对于符合JB/T12706.2规定的液压缸，只提供1个沟槽宽度。
5.3沟槽深度
压力较大或公差范围较宽时，应选用较大的密封沟槽深度S（截面）。当按本文件选择沟槽深度时，建议向制造商咨询。注：本文件对于大多数的缸径和活塞杆直径均提供了2个密封沟槽深度，但对于缸径和活塞杆直径范围的上、下限尺寸以及符合JB/T12706.2规定的液压缸，只提供1个沟槽深度。5.4尺寸和公差
5.4.1活塞密封沟槽尺寸
5.4.1.1活塞密封沟槽尺寸示意图见图1和图2。5.4.1.2JB/T12706.2以外的液压缸活塞密封沟槽公称尺寸见表1。5.4.1.3符合JB/T12706.2规定的液压缸活塞密封沟槽公称尺寸见表2。2
标引序号说明：
1一缸体；
2一活塞
3一压盖。
注1:A、B、E和F的值见表6。
注2C的值见表7。
注3:d、D、S、L和r的值见表 1。倒圆角、去毛刺。
图1JB/T12706.2以外的液压缸活塞密封沟槽示意图~R0.3
标引序号说明：
1一缸体；
2一活塞。
注1:A、B、E和F的值见表6。
注2：C的值见表7。
注 3:d、D、S、L和r的值见表 2。倒圆角、去毛刺。
图2符合JB/T12706.2规定的液压缸的活塞密封沟槽示意图GB/T2879—2023
GB/T2879—2023
JB/T12706.2以外的液压缸活塞密封沟槽公称尺寸d
单位为毫米
表1JB/T12706.2以外的液压缸活塞密封沟槽公称尺寸（续)s
3D见GB/T2348。
bL是采用“短”、
“中”或“长”，取决于相应的工作条件。16
符合JB/T12706.2规定的液压缸活塞密封沟槽公称尺寸Da
aD见JB/T12706.2。
允许使用符合GB/T2079的工具加工。b
活塞杆密封沟槽的尺寸
活塞杆密封沟槽尺寸示意图见图3和图4。L
JB/T12706.2以外的液压缸活塞杆密封沟槽尺寸见表3。符合JB/T12706.2规定的液压缸活塞杆密封沟槽尺寸见表4。GB/T2879—2023
单位为毫米
单位为毫米
GB/T2879—2023
标引序号说明：
1一活塞杆；
2一缸套；
3一压盖。
注1:A、B、E和F的值见表6。
注2：C的值见表7。
注3:d、D、S、L和r的值见表3。a倒圆角、去毛刺。
图3JB/T12706.2以外的液压缸活塞杆密封沟槽示意图0.05
标引序号说明：
1—活塞杆；
2一缸套。
注1:A、B、E和F的值见表6。
注2：C的值见表7。
注 3:d、D、S、L和r的值见表 4。a倒圆角、去毛刺。
RO.1~RO.3
图4符合JB/T12706.2规定的液压缸活塞杆密封沟槽示意图6
12706.2以外的液压缸活塞杆密封沟槽公称尺寸表3JB/T
GB/T2879—2023
单位为毫米
