【YD通讯标准】 2GHz TD-SCDMA 数字蜂窝移动通信网增强型高速分组接入(HSPA+)Uu 接口物理层技术要求 第6部分:物理层测量

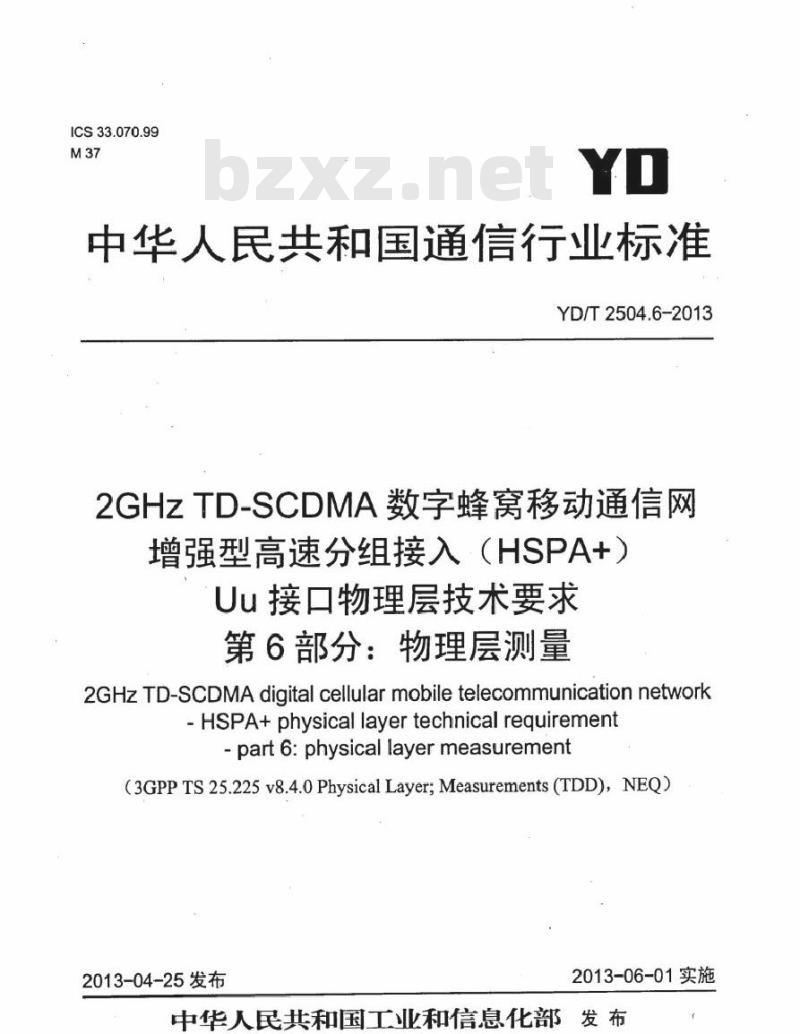

ICS33.070.99
中华人民共和国通信行业标准
YD/T2504.6-2013
2GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入（HSPA+）
Uu接口物理层技术要求
第6部分：物理层测量
2GHzTD-SCDMAdigital cellular mobiletelecommunication network-HSPA+physical layertechnicalrequirement-part 6:physical layer measurement(3GPPTS25.225v8.4.0Physical Layer; Measurements (TDD),NEQ)2013-04-25发布
2013-06-01实施
中华人民共和国工业和信息化部发布前

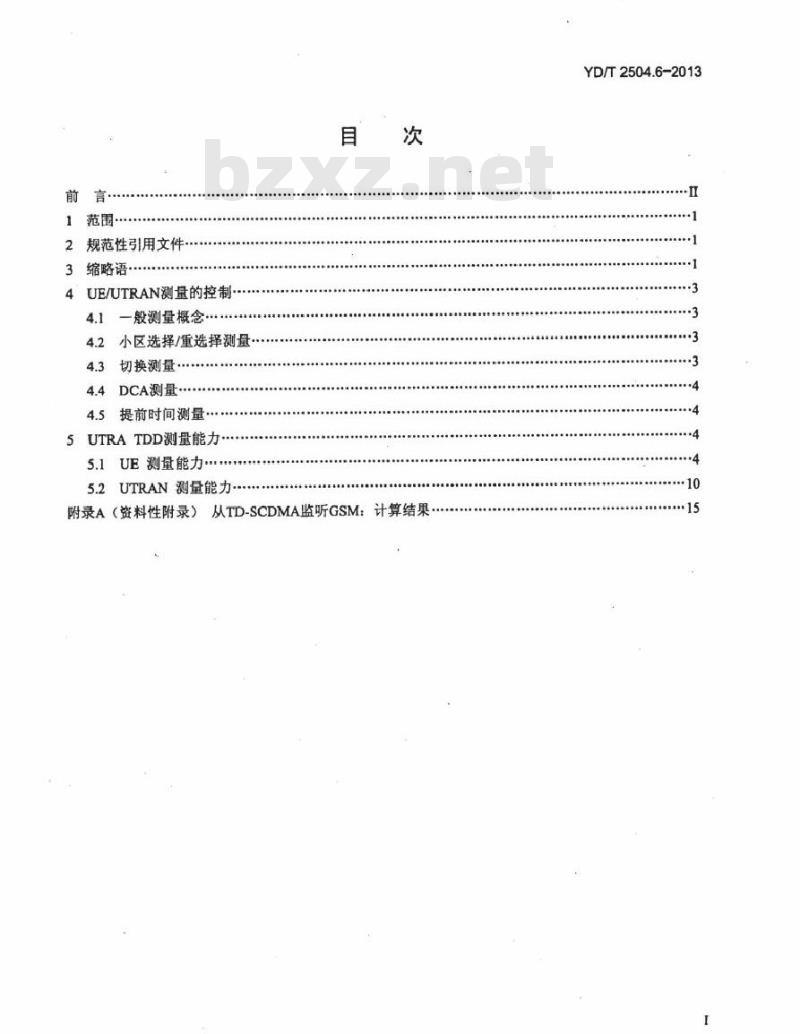

范围·
规范性引用文件
缩略语
UE/UTRAN测量的控制.
一般测量概念.
4.2小区选择/重选择测量
4.3切换测量
4.4DCA测量
4.5提前时间测量
5UTRATDD测量能力?
5.1UE测量能力…
5.2UTRAN测量能力.
附录A（资料性附录）从TD-SCDMA监听GSM：计算结果，YD/T2504.6-2013
YD/T2504.6-2013

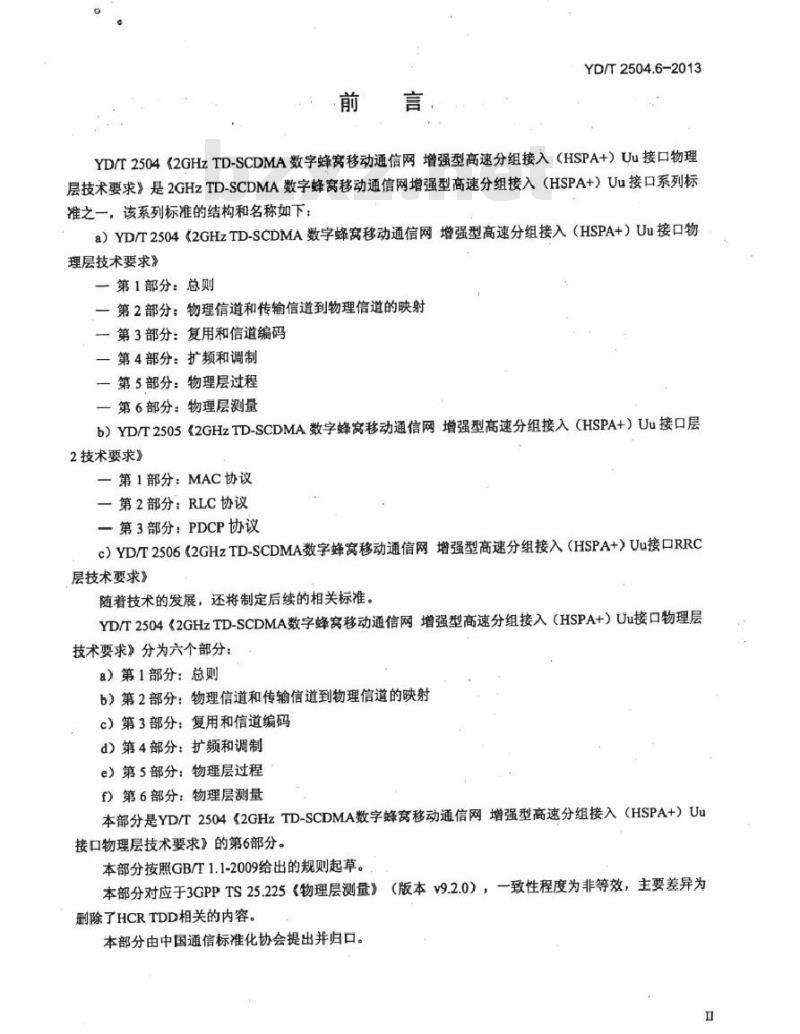

YD/T2504《2GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入（HSPA+）Uu接口物理层技术要求》是2GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入（HSPA+）Uu接口系列标准之一，该系列标准的结构和名称如下：a）YD/T2504《2GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入（HSPA+）Uu接口物理层技术要求》
一第1部分：总则
一第2部分：物理信道和传输信道到物理信道的映射一第3部分：复用和信道编码
一第4部分：扩频和调制
一第5部分：物理层过程
一第6部分：物理层测量
b）YD/T2505《2GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入（HSPA+）Uu接口层2技术要求》
一第1部分：MAC协议
一第2部分：RLC协议
一第3部分：PDCP协议
c）YD/T2506《2GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入（HSPA+）Uu接口RRC层技术要求》
随着技术的发展，还将制定后续的相关标准。YD/T2504《2GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入（HSPA+）Uu接口物理层技术要求》分为六个部分：
8）第1部分：总则
b）第2部分：物理信道和传输信道到物理信道的映射c）第3部分：复用和信道编码
d）第4部分：扩频和调制
e）第5部分：物理层过程
f）第6部分：物理层测量
本部分是YD/T2504《2GHzTD-SCDMA数字蜂宽移动通信网增强型高速分组接入（HSPA+）Uu接口物理层技术要求》的第6部分。本部分按照GB/T1.1-2009给出的规则起草。本部分对应于3GPPTS25.225《物理层测量》（版本v9.2.0），一致性程度为非等效，主要差异为剧除了HCRTDD相关的内容。
本部分由中国通信标准化协会提出并归口。YD/T2504.6-2013

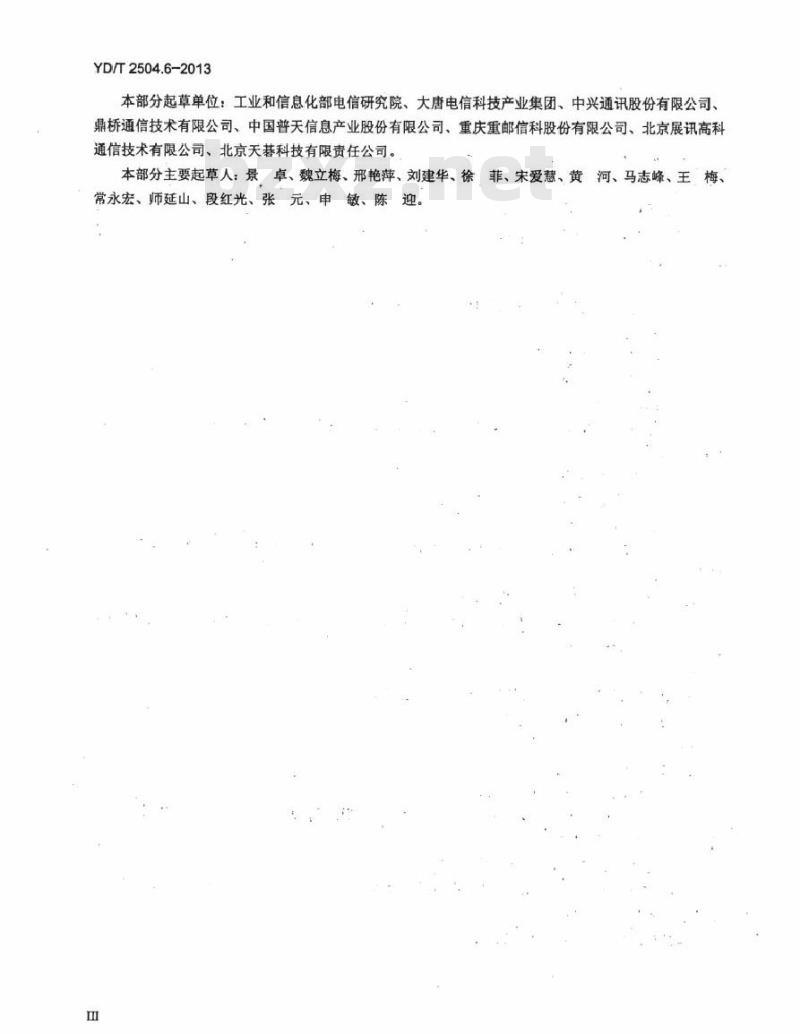

本部分起草单位：工业和信息化部电信研究院、大唐电信科技产业集团、中兴通讯股份有限公司、鼎桥通信技术有限公司、中国普天信息产业股份有限公司、重庆重邮信科股份有限公司、北京展讯高科通信技术有限公司、北京天巷科技有限责任公司。本部分主要起草人：景卓、魏立梅、邢艳萍、刘建华、徐菲、宋爱慧、黄河、马志峰、王梅、常永宏、师延山、段红光、张元、申敏、陈迎。m

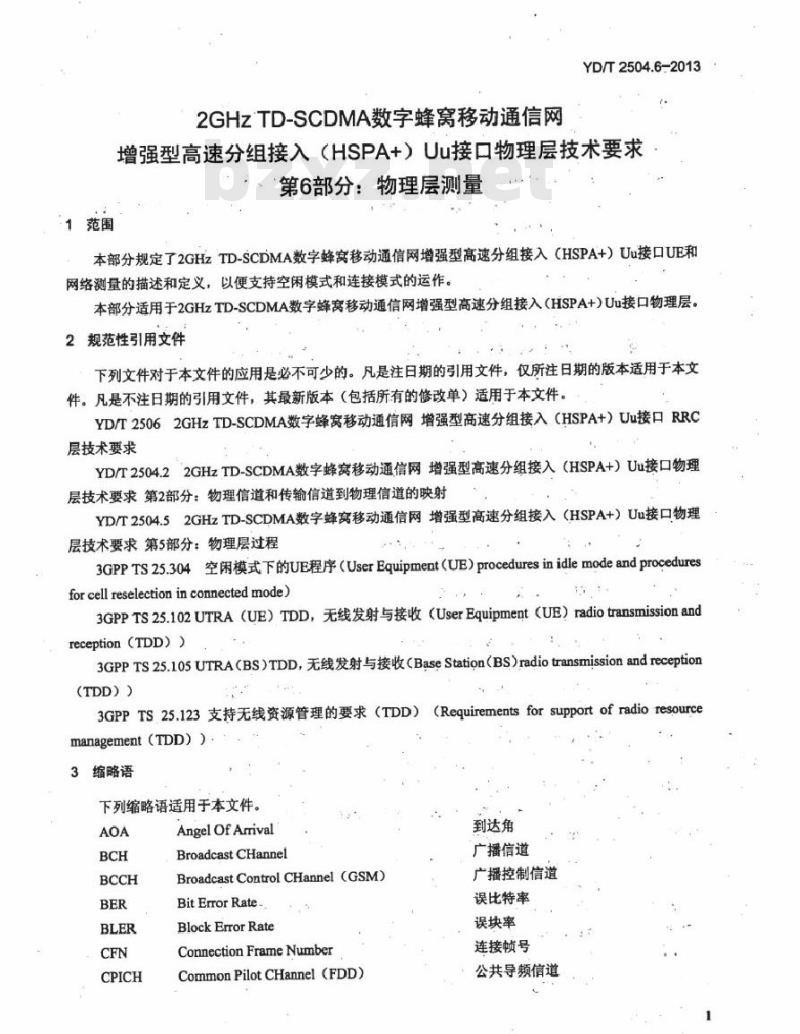

1范围
2GHzTD-SCDMA数字蜂窝移动通信网YD/T2504.6-2013
增强型高速分组接入（HSPA+）Uu接口物理层技术要求第6部分：物理层测量
本部分规定了2GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入（HSPA+）Uu接口UE和网络测量的描述和定义，以便支持空闲模式和连接模式的运作。本部分适用于2GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入（HSPA+）Uu接口物理层2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YD/T25062GHzTD-SCDMA数字蜂宽移动通信网增强型高速分组接入（HSPA+）Uu接口RRC层技术要求
YD/T2504.22GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入（HSPA+）Uu接口物理层技术要求第2部分：物理信道和传输信道到物理信道的映射YD/T2504.52GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入（HSPA+）Uu接口物理层技术要求第5部分：物理层过程3GPPTS25.304空闲模式下的UE程序（UserEquipment（UE）proceduresinidlemodeandproceduresforcellreselectioninconnectedmode)3GPPTS25.102UTRA（UE）TDD，无线发射与接收（UserEquipment（UE）radiotransmissionandreception（TDD））
3GPPTS25.105UTRA（BS）TDD，无线发射与接收（BaseStation（BS）radiotransmissionandreception(TDD））
3GPPTS25.123支持无线资源管理的要求（TDD）management（TDD））
缩略语
下列缩略语适用于本文件。
Angel Of Arrival
Broadcast CHannel
BroadcastControlCHannel (GSM)Bit Error Rate-
BlockErrorRate
ConnectionFrameNumber
CommonPilotCHannel（FDD）
(Requirementsforsupport of radioresource到达角
广播信道
广播控制信道
误比特率
误块率
连接顿号
公共导频信道
YD/T2504.6-2013
E/N。
E-AGCH
E-HICH
E-UTRA
E-PUCH
Cyclic Redundancy Check
Dynamic CHannel Allocation
.Dedicated CHannel
Dedicated Physical CHannel
Received energy per chip divided by the powerdensity in the band
E-DCH Absolute Grant CHannelEnhanced Dedicated CHannel
E-DCHHybridARQIndicatorCHannelEvolved Universal Terrestrial Radio AccessE-DCH Physical Uplink CHannelForward Access CHannel
FrequencyCorrection CHannel (GSM)FrequencyDivision Duplex
Global Positioning System
P-CCPCH
Global Sy'stem for Mobile communicationHybridAutomaticRepeatreQuestInterference Signal Code PowerPrimary Common Control Physical CHannelPaging CHannel
Public Land Mobile Network
-PRACH·.
PbysicalRandomAccess CHanel
Physical Dowlink Shared CHannelPhysical Uplink Shared CHannelRandomAccess CHannel
Received Signal Code Power
ReferenceSignalReceived PowerReference Signal Received QualityReceived Signal Strength IndicatorS-CCPCH
Secondary Common Control Pbysical CHannelSynchronisation CHannel
Space Code Transmit DiversitySpreading Factor
SystemFrameNumber
Signal-to-Interference RatioTime Division Duplex
Time Division Multiple Access循环亢余校验
动态信道分配
专用信道
专用物理信道
每码片接收能量与噪声功率密度比E-DCH绝对授权信道
增强专用信道
：E-DCHHARQ指示信道
演进的通用陆地无线接入
E-DCH物理上行信道
前向接入信道
频率校正信道
频分双工
全球定位系统
全球移动通信系统
混合自动重传请求
干扰信号码功率
主公共控制物理信道
·寻呼信道
公共陆地移动网络
物理随机接入信道
物理下行共享信道
物理上行共享信道
随机接入信道
接收信号的码功率
参考信号接收功率
参考信号接收质量
接收信号强度指示
辅助公共控制物理信道
同步信道
空间码发射分集
扩频因子bzxZ.net
系统顿号
信干比
时分双工
时分多址
TransportCHannel-
Transmission Time Interval
UserEquipment
UniversalTerrestrialRadioAccessUniversalTerrestrialRadioAccessNetwork4UE/UTRAN测量的控制
4.1一般测量概念
传输信道
传输时间间隔
用户设备
YD/T2504.6-2013
通用陆地无线接入
通用陆地无线接入网
在本章中简要描述了高层一般测量控制的概念，以方便理解高层如何初始化和控制物理层测量。物理层通过测量规范为UE和UTRAN提供了一个有测量能力的工具箱。这些测量可以根据测量类型的不同进行划分：频内、频间、系统间、业务量、质量和内部测量（见YD/T2506《2GHzTD-SCDMA数字蜂宽移动通信网增强型高速分组接入（HSPA+）Uu接口RRC层技术要求》）。在物理层的测量规范中，测量区分为UE中的测量（消息在RRC协议中描述）和UTRAN中的测量（消息在NBAP和顿协议中描述）。
要初始化一个特殊的测量，UTRAN发送一个“测量控制消息”给UE，包含一个测量ID和类型、一条命令（设置、修改、释放）、测量目标和质量、报告数量、准则（周期/事件-触发）和模式（确认/非确认），具体见YD/T2506《2GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入（HSPA+）Uu接口RRC层技术要求》。
当满足报告准则时，UE需要用一条“测量报告消息”对UTRAN进行答复，其中包含测量ID和结果。具体见YD/T2506《2GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入（HSPA+）Uu接口RRC层技术要求》。
在空闲模式下，测量控制消息用系统信息方式进行广播。YD/T2506《2GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入（HSPA+）Uu接口RRC层技术要求》描述了频内报告事件、业务量报告事件和UE内部测量报告事件，这些事件定义了触发UE发送报告给UTRAN的事件。这样定义了一个工具箱，UTRAN可以从中选取需要的报告事件。4.2小区选择/重选择测量
任何时候选定了PLMN，UE应开始寻找一个合适的驻留小区，这称为“小区选择”选定驻留小区后，UE依据小区重选择准则有规律地寻找一个更好的小区，这称为“小区重选择”。小区选择和重选择的过程在3GPPTS25.304中描述，而UE执行的测量则在本部分中说明。4.3切换测量
为准备切换，UE从UTRAN接收一个UE需要在空闲时隙中进行监听（YD/T2506《2GHzTD-SCDMA数字蜂宽移动通信网增强型高速分组接入（HSPA+）Uu接口RRC层技术要求》中的“监听设置”）的小区列表（例如TDD、FDD或GSM）。在测量过程开始时，UE需要利用同步信道和要测量的小区实现同步。如果监听的是一个TDD小区，这一步在YD/T2504.5《2GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入（HSPA+）Uu接口物理层技术要求第5部分：物理层过程》中的“小区搜索”下有描述；如果是一个FDD小区，则描述见3GPPTS25.214。
YD/T2504.6-2013
对于TDD小区而言，经过这一过程之后，就可以知道P-CCPCH的Midamble的准确时间，测量就可以进行了。依赖于UE的执行，如果可以获知要监听的小区时间信息，UE可以在P-CCPCH上直接测录而不需要预先进行SCH同步。
4.4DCA测量
DCA用于通过信道品质准则或业务参数优化资源分配。DCA测量由UTRAN配置。UE向UTRAN汇报测量报告。
在提供服务的TDD小区中，空闲模式下不做DCA测量。与初始接入连接上之后，UE立即开始测量BCH上通信的时隙的ISCP。测量和处理在UTRAN分配一个UL信道给UE用作信令和测量报告时进行。在连接模式下，UE依照UTRAN的一条测量控制信息进行测量。4.5提前时间测量
为更新一个移动UE的提前时间，UTRAN应测量“接收时间偏差”，即接收到的UL发射（PRACH、DPCH、PUSCH）与理想的UL发射没有传播延迟时的时隙结构间的时间差异。这一测量报告给高层，在高层计算出提前时间数值并用信令通知UE。5UTRATDD测量能力
本章定义报告给高层的物理层测量（也包括不通过空中接口报告的UE内部测量）5.1UE测量能力
对UE测量量的定义方式如下表。列区域
适用于
测量定义的内容
根据YD/T25062GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入（HSPA+）Uu接口RRC层技术要求》陈述测量应该可能执行于何种RRC状态下。对RRC连接模式状态需要给出测量执行于频率内和/或频率间的信息。下列各项使用于表格中：
空闲应该可能于空闲模式执行测量URAPCH=应该可能于URAPCH模式执行测量CELLPCH-应该可能于CELLPCH模式执行测量CELLFACH=应该可能于CELLFACH模式执行测量CELLDCH=应该可能于CELLDCH模式执行测量对所有RRC连接模式状态，如：URAPCH，CELLPCH，CELLFACH和CELLDCH：“某一RRC状态+频内”=应该可能在频率内小区于相应的RRC状态执行测量“某一RRC状态+频间”=应该可能在频率间小区于相应的RRC状态执行测量某一RRC状态+系统间”=应该可能在系统间小区于相应的RRC状态执行测量TDD指定在基本CCPCH（P-CCPCH）上的测量可以在P-CCPCH或任何其他信标信道上执行，见YD/T2504.2《2GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入（HSPA+）Uu接口物理层技术要求第2部分：物理信道和传输信道到物理信道的映射》。4
YR/2504.6-2013
对于信标信道而言，如果P-CCPCH上不应用空间码发射分集（SCTD），则接受功率测量应该基于Midamblem（1）。如果P-CCPCH上应用SCTD，则接收功率测量应是Midamblem（1）和m（2）的接收功率之和。
UTRAN在测量控制消息中指定要测量的时隙时应考虑UE能力。“适用于”这一行指示该测量是否适用于频间和/或频内以及更进一步对空闲和/或连接模式的测量。SIR测量的干扰部分依赖于接收机的实现，正常情况下与时隙ISCP测量不同。测量“时隙ISCP”仅仅是小区间干扰的测量。本节中使用的定义了UE测量参考点的术语“\UE天线连接器”在3GPPTS25.102中有定义。UE测量的性能和报告需求在3GPPTS25.123中有定义。5.1.1P-CCPCHRSCP
适用于
接收信号码功率，本小区或相邻小区P-CCPCH的接收功率。参考点应是UE天线连接器。如果UE使用接收分集，则上报的P-CCPCHRSCP值不能低于任何一个单独的分集支路的值
空闲，
URAPCH频内，URAPCH频间，
CELLPCH频内，CELLPCH频间
CELLFACH频内，CELLFACH频间，CELLDCH频内，CELLDCH频间
5.1.2CPICHRSCP
适用于
接收信号码功率，在基本CPICH的一个码上测量的接收功率。RSCP的参考点应是UE天线连接器。（这一测量用于TDD模式下处于一个TDD小区的UE对FDD小区进行监听）如果在基本CPICH上应用了发射分集，每根天线的接收码功率应分别测量并求和得到基本CPICH的总接收码功率，单位为W空闲，
URAPCH频间，
CELLPCH频间，
CELLFACH频间
CELLDCH频间
5.1.3时隙ISCP
适用于
于扰信号码功率，在特定时隙内的训练序列上测量的接收信号中的于扰。ISCP的参考点应是UE天线连接器
CELLFACH频内，
CELLDCH频内
YD/T2504.6-2013
5.1.4UTRA载波RSSI
适用于
在由接收机脉冲成型滤波器定义的带宽中的接收宽带功率，包括热噪声和接收机内产生的噪声，对TDD在一个特定的时隙中。测量的参考点应是UE天线连接器。如果UE使用接收分集，则上报的UTRA载波RSSI值不能低于任何一个单独的分集支路的CELLDCH内，CELLDCH频间
GSM载波RSSI
适用于
适用于
接收信号强度指示，相关信道带宽内的宽带接收功率。测量需要在GSMBCCH载波上进行。RSSI的参考点应是UE天线连接器空闲，
URAPCH系统间，
CELLPCH系统间，
CELLFACH系统间，
CELL DCH系统间
信于比，定义为：（RSCP/千扰）XSF。其中：
RSCP=接收信号码功率，特定DPCH或PDSCH的码的接收功率千扰=同一时隙内接收信号中不能被接收器消除的干扰。SF=使用的扩额因子。
SIR的参考点应是UE天线连接器。UE使用接收分集，则上报的SIR值不能低于任何一个单独的分集支路的值CELLFACH频内，
CELLDCH频内
5.1.7 CPICH EJN。
适用于
每码片接收能量与噪声功率密度比。CPICHEJN。与CPICHRSCP/UTRACarrierRSSI相同。测量需要在基本CPICH上执行。CPICHE/N。的参考点应是UE天线连接器（这一测量用于TDD模式下处于一个TDD小区的UE对FDD小区进行监听）。如果在基本CPICH上应用了发射分集，在计算EN。之前，每根天线的每码片的能量（E。应分别测量并求和得到基本CPICH的总的每码片的码片能量，单位为瓦空闲，
URAPCH频间，
CELLPCH频间，
CELLFACH频间，
CELLDCH频间
5.1.8传输信道BLER
适用于
YD/T2504.6-2013
传输信道误块率估计（BLER）。BLER估计需要基于每个传输块的CRC评估进行计算CELLDCH额内
5.1.9UE发射功率
适用于
特定时隙内的一个载波上的总的UE发射功率。UE发射功率的参考点应是UE天线连接器CELLFACH频内，CELLDCH频内
SFN-SFN观察时间差异
适用于
SFN-SFN观察时间差异是在UE上测量的两个小区（服务小区的和目标小区）顿接收时间的差异，表示时以码片为单位。分为两种类型。如果服务小区的和目标小区顿定时相同，则应用类型2。
SFN-SFN观察时间差异类型1和类型2的参考点应是UE天线连接器。类型1：
SFN-SFN观察时间差异=OFF×12800+T，单位为码片，其中：T=TRxSFN/一TRSPN，以码片为单位，范围[0，1，，12799]码片TRxSFNr=TDD服务小区i接收顿SFN,的开始时间（定义为检测到的第一径的时间）TRxSFN=UE中TRSFNI时刻之前最近接收到的目标UTRA小区k的接收顿SFN,的开始时间（定义为检测到的第一径的时间）。如果目标UTRA小区的这一帧正好在TRxSEN时接收，则TRxSFN=TR元SFNI（这导致Tm=0）OFF=（SFNzSFN）mod256，单位为顿数，范围[0，1，，255]顿SFNi=UE上在TRxSFN时刻来自TDD服务小区：的下行顿系统顿号SFNK=UE上在TRtSFN时刻接收的目标UTRA小区k的下行顿系统顿号（对于FDD：P-CCPCH顿）
SFN-SFN观察时间差异类型1的参考点应是UE天线连接器。类型2：
SFN-SFN观察时间差异=TRrxFrame_cellA-TRrxFramecell/单位为码片，其中：TrxFrme.celliTDD服务小区i的顿的边界的开始时间（定义为检测到的第一径的时间）TrxFramecell:与TDD服务小区i的时隙的开始时间最近的目标UTRA小区k的顿的边界的开始时间（定义为检测到的第一径的时间）SFN-SFN观察时间差异类型2的参考点应是UE天线连接器类型1:CELLFACHintra
类型2：
空闲，
URAPCH频内，URAPCH频间，
CELLPCH频内，CELLPCH频间
CELLFACH额内，CELLFACH频间，CELLDCH频内，CELLDCH频间
YD/T2504.6-2013
5.1.11SFN-CFN观察时间差异
适用于
SFN-CFN观察时间差异定义为：
Tm：对于一个FDD邻小区（即，数值报告以码片为单位）：OFF：对于一个TDD邻小区（即，数值报告以顿为单位）。其中：
T=TuEix一TRsFN，单位码片，范围[0，1，，38399]码片TuETx=连接顿号CFNTx的顿开始的时间，考虑到UE在TDD服务小区的发射TRxSFN=UE从邻小区接收到的系统顿号SFN的顿（对FDD邻小区：考P-CCPCH顿）的开始时间（定义为检测到的第一径的时间）。TRxSFN是TuETx时刻前最近的时刻OFF=（SFN-CFNrx）mod256，单位为顿数，范围[0，1，，255]帧CFNTx=UE发射的连接顿号
SFN=UE在TRiSFN时刻接收到的邻小区顿（对FDD邻小区：P-CCPCH顿）的系统顿号SFN-CFN观察时间差异的参考点应是UE天线连接器CELLDCH频内，CELLDCH频间
5.1.12对GSM小区的观察时间差异定义
适用于
对GSM小区的观察时间差异报告为时间差异Tm，单位为ms，其中TTRxGSM-TRxSFNO
TRxSFNor:TDD服务小区1接收顿SFN=0的开始时间（定义为检测到的第一径的时间）TRxGSML：TRxSFNor后最近接收到的所考虑的目标GSM频率k的GSMBCCH51-复顿的开始时间。如果下一个GSMBCCH51-复顿正好在TRxSFNon接收，则TRxGSMA=TRxSFNOr（这导致T=0）。GSMBCCH51-复顿的开始定义为GSMBCCH51-复顿的第一个TDMA-顿，即紧跟着IDLE-顿的TDMA-顿，的频率修正突发的第一个尾比特的开始时刻对GSM小区的观察时间差异的参考点应是UE天线连接器。报告的时间差异用UE真实测量计算。真实测量应该基于：TMeasGSM-j最近接收到的频率/上的GSMSCH的第一个尾比特的开始时刻TMeaSFN-：接收到频率/上的GSMSCH之前的TDD小区i的最后一顿的开始为计算报告的时间差异，顿长度总是假设为UTRA中10ms，GSM中（60/13）ms空闲，URAPCH系统间，CELLPCH系统间，CELLDCH系统间5.1.13UE用于UE定位的小区顿的GPS时间定文
适用于
TuE-GPS定义为依照GPS周时间的特定UTRAN事件的发生时刻。这一特定UTRAN事件是小区/P-CCPCH检测到的第一径（时间上）中一个特殊顿（通过其SFN识别）的开始TuE-GPS的参考点应是UE天线连接器CELLFACH频内，CELLDCH频内
