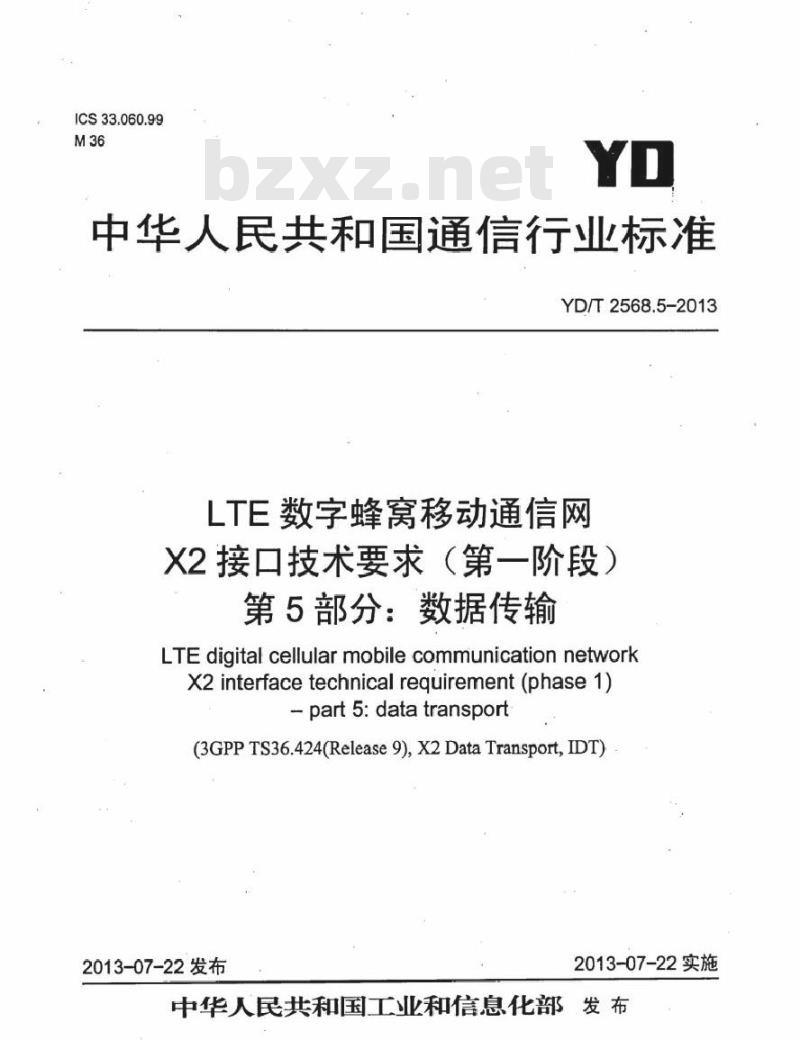

【YD通讯标准】 LTE 数字蜂窝移动通信网 X2 接口技术要求(第一阶段) 第5部分:数据传输

ICS33.060.99
中华人民共和国通信行业标准
YD/T2568.5-2013
LTE数字蜂窝移动通信网
X2接口技术要求（第一阶段）
第5部分：数据传输
LTE digital cellularmobile communication networkX2interfacetechnical requirement (phase1)-part5:datatransport
(3GPP TS36.424(Release 9),X2 Data Transport, IDT)2013-07-22发布
2013-07-22实施
中华人民共和国工业和信息化部发布前言
1范围
2规范性引用文件·
3术语、定义和缩略语
3.1术语和定义…
3.2缩略语
4数据链路层·
5X2接口用户平面
概述·
UDP/IP
5.4Diffserv code pointmarking参考文献·
YD/T2568.5-2013
YD/T2568.5-2013
YD/T2568-2013《LTE数字蜂窝移动通信网X2接口技术要求（第一阶段）》分为5个部分：一第1部分：概述，
一第2部分：层1：
一第3部分：信令传输；
一第4部分：应用协议：
一第5部分：数据传输。

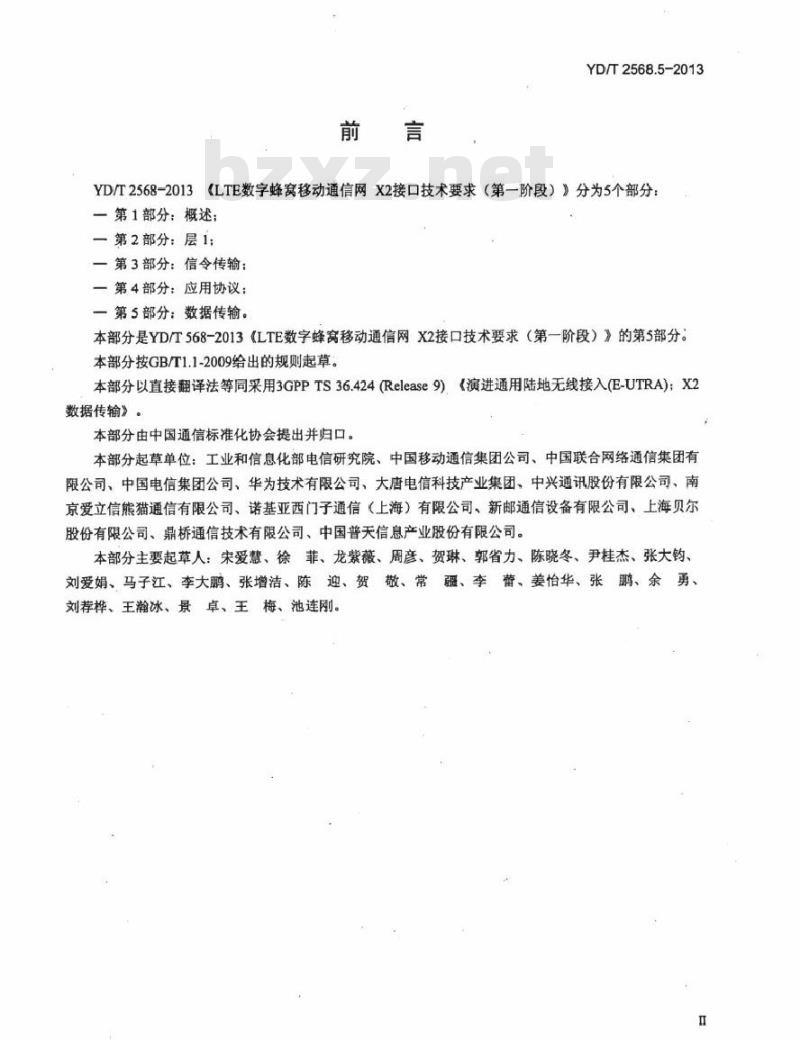

本部分是YD/T568-2013《LTE数字蜂窝移动通信网X2接口技术要求（第一阶段）》的第5部分。本部分按GB/T1.1-2009给出的规则起草。本部分以直接翻译法等同采用3GPPTS36.424(Release9)《演进通用陆地无线接入(E-UTRA)：X2数据传输》。
本部分由中国通信标准化协会提出并归口。本部分起草单位：工业和信息化部电信研究院、中国移动通信集团公司、中国联合网络通信集团有限公司、中国电信集团公司、华为技术有限公司、大唐电信科技产业集团、中兴通讯股份有限公司、南京爱立信熊猫通信有限公司、诺基亚西门子通信（上海）有限公司、新邮通信设备有限公司、上海贝尔股份有限公司、鼎桥通信技术有限公司、中国普天信息产业股份有限公司。本部分主要起草人：宋爱慧、徐、菲、龙紫薇、周彦、贺琳、郭省力、陈晓冬、尹桂杰、张大钧、刘爱娟、马子江、李大鹏、张增洁、陈、迎、贺、敬、常疆、李、姜怡华、张鹏、余勇、刘荐桦、王瀚冰、景卓、王梅、池连刚。1范围
LTE数字蜂窝移动通信网
X2接口技术要求（第一阶段）
第5部分：数据传输
YD/T2568.5-2013

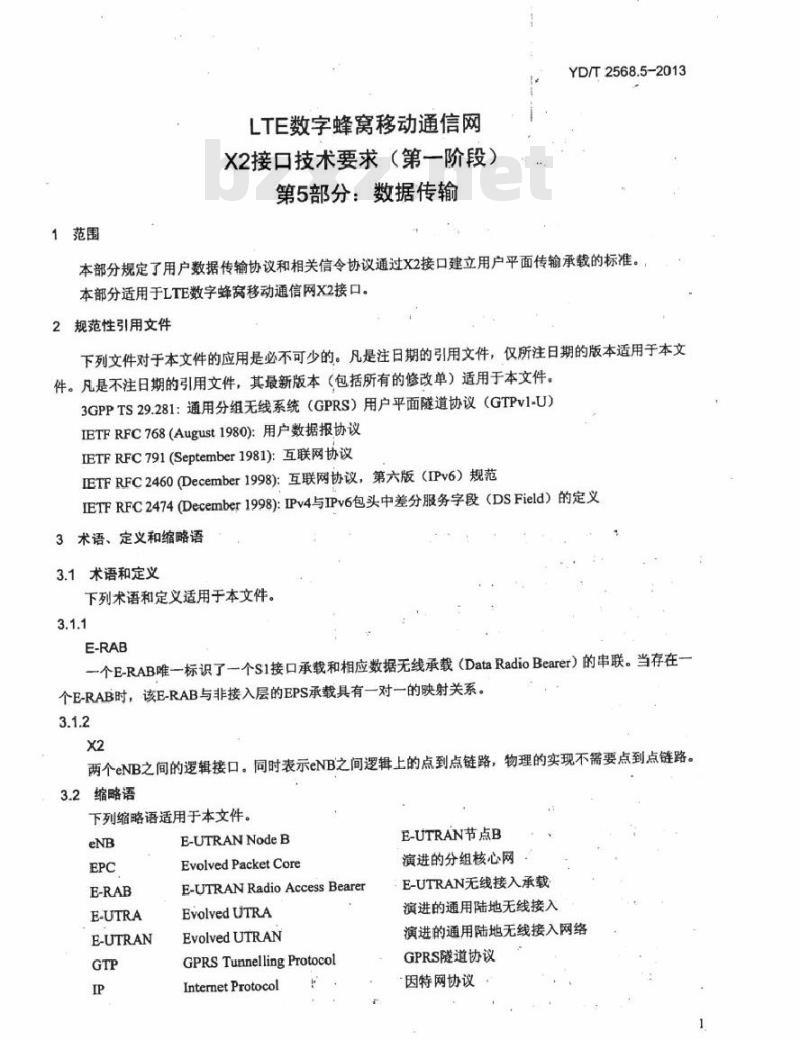

本部分规定了用户数据传输协议和相关信令协议通过X2接口建立用户平面传输承载的标准。本部分适用于LTE数字蜂窝移动通信网X2接口。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。3GPPTS29.281：通用分组无线系统（GPRS）用户平面隧道协议（GTPv1-U）IETFRFC768（August1980)：用户数据报协议IETFRFC791(September1981)：互联网协议IETFRFC2460(December1998)：互联网协议，第六版（IPv6）规范IETFRFC2474(December1998):IPv4与IPv6包头中差分服务字段（DSField）的定义3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。3.1.1
一个E-RAB唯一标识了一个S1接口承载和相应数据无线承载（DataRadioBearer）的申联。当存在一个E-RAB时，该E-RAB与非接入层的EPS承载具有一对一的映射关系。3.1.2
两个eNB之间的逻辑接口。同时表示eNB之间逻辑上的点到点链路，物理的实现不需要点到点链路。3.2缩略语
下列缩略语适用于本文件。
E-UTRA
E-UTRAN
E-UTRANNodeB
EvolvedPacketCore
E-UTRAN Radio Access Bearer
EvolvedUTRA
EvolvedUTRAN
GPRS Tunnelling Protocol
InternetProtocol
E-UTRAN节点B
演进的分组核心网
E-UTRAN无线接入承载
演进的通用陆地无线接入
演进的通用陆地无线接入网络
GPRS隧道协议
因特网协议
YD/T2568.5-2013
4数据链路层
Mobility Management Entity
Tunnel EndpointIdentifier
UserDatagramProtocol
满足高层要求的任何数据链路协议可以被使用。5X2接口用户平面
5.1概述
移动性管理实体
隧道端点标识
用户数据包协议

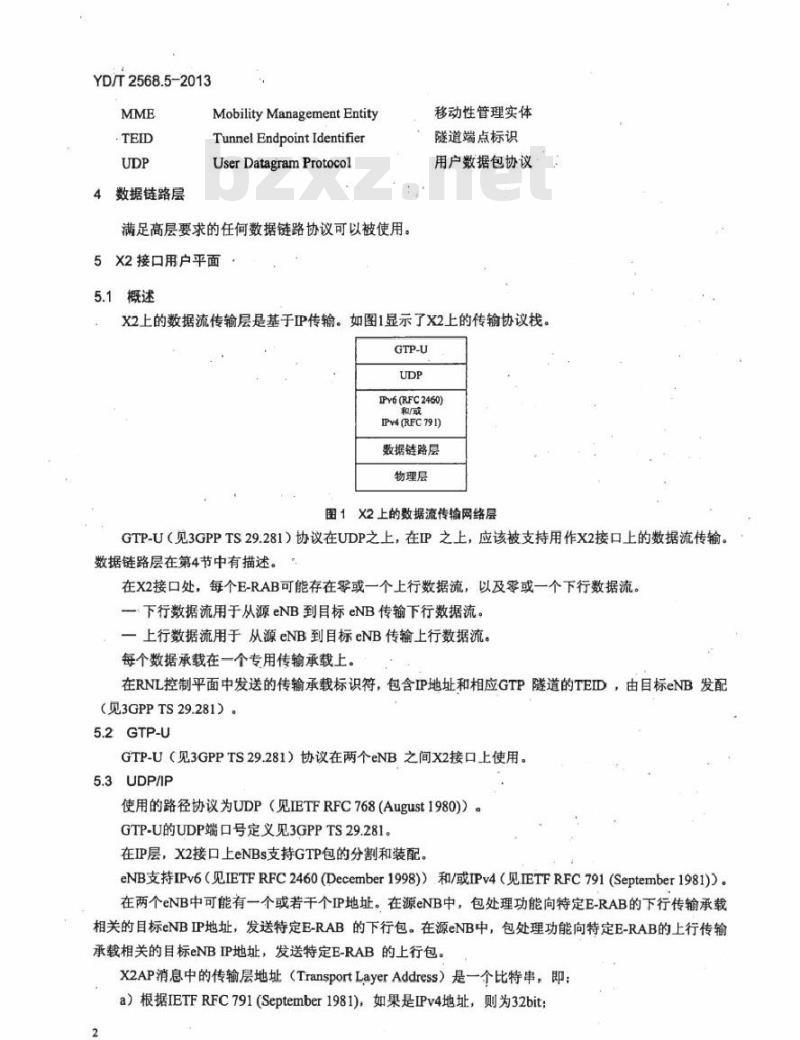

X2上的数据流传输层是基于IP传输。如图1显示了X2上的传输协议栈。GTP-U
IPY6(RFC2460)
IPv4(RFC791)
数据链路层
物理层
图1X2上的数据流传输网络层
GTP-U（见3GPPTS29.281）协议在UDP之上，在IP之上，应该被支持用作X2接口上的数据流传输。数据链路层在第4节中有描述。
在X2接口处，每个E-RAB可能存在零或一个上行数据流，以及零或一个下行数据流。一下行数据流用于从源eNB到目标eNB传输下行数据流。一上行数据流用于从源eNB到目标eNB传输上行数据流。每个数据承载在一个专用传输承载上。在RNL控制平面中发送的传输承载标识符，包含IP地址和相应GTP隧道的TEID，由目标eNB发配（见3GPPTS29.281）。
GTP-U（见3GPPTS29.281）协议在两个eNB之间X2接口上使用。5.3UDP/IP
使用的路径协议为UDP（见IETFRFC768（August1980)）GTP-U的UDP端口号定义见3GPPTS29.281。在IP层，X2接口上eNBs支持GTP包的分割和装配。eNB支持IPv6（见IETFRFC2460(December1998)）和/或IPv4（见IETFRFC791(September1981)）。在两个eNB中可能有一个或若干个IP地址。在源eNB中，包处理功能向特定E-RAB的下行传输承载相关的目标eNBIP地址，发送特定E-RAB的下行包。在源eNB中，包处理功能向特定E-RAB的上行传输承载相关的目标eNBIP地址，发送特定E-RAB的上行包。X2AP消息中的传输层地址（TransportLayerAddress）是一个比特串，即：a）根据IETFRFC791(September1981)，如果是IPv4地址，则为32bit：2
b）根据IETFRFC2460(December1998)，如果是IPv6地址，则为128bit。5.4Diffserv codepointmarkingYD/T2568.5-2013
支持IP区分服务码点标记（IPDifferentiatedServicescodepointmarking）见IETFRFC2474（December1998)）。流量种类和区分服务码点（Diffservcodepoints）之间的映射将由O&M基于OoS类型标识符（OoSClassIdentifier，QCI）/标签特征、以及其他E-UTRAN参数进行配置。流量种类为具体应用的，可能会根据应用参数来决定。Www.bzxZ.net
YD/T2568.5-2013
参考文献
[1] 3GPPTR21.905.Vocabulary for3GPPSpecifications[2]3GPPTS29.281.GeneralPacketRadioSystem(GPRS)TunnellingProtocolUserPlane (GTPv1-U).[3]IETFRFC768(August1980).UserDatagramProtocol[4]IETFRFC2474(December1998).Definition of theDifferentiated ServicesField(DSField)in theIpv4andIpv6Headers.
[5]IETFRFC2460(December1998).IntermetProtocol,Version6(IPv6)Specification.[6] IETF RFC 791 (September 1981).Intermet Protocol.[7]3GPP TS36.401.EvolvedUniversalTerrestrialRadioAccessNetwork(E-UTRAN);ArchitectureDescription.
