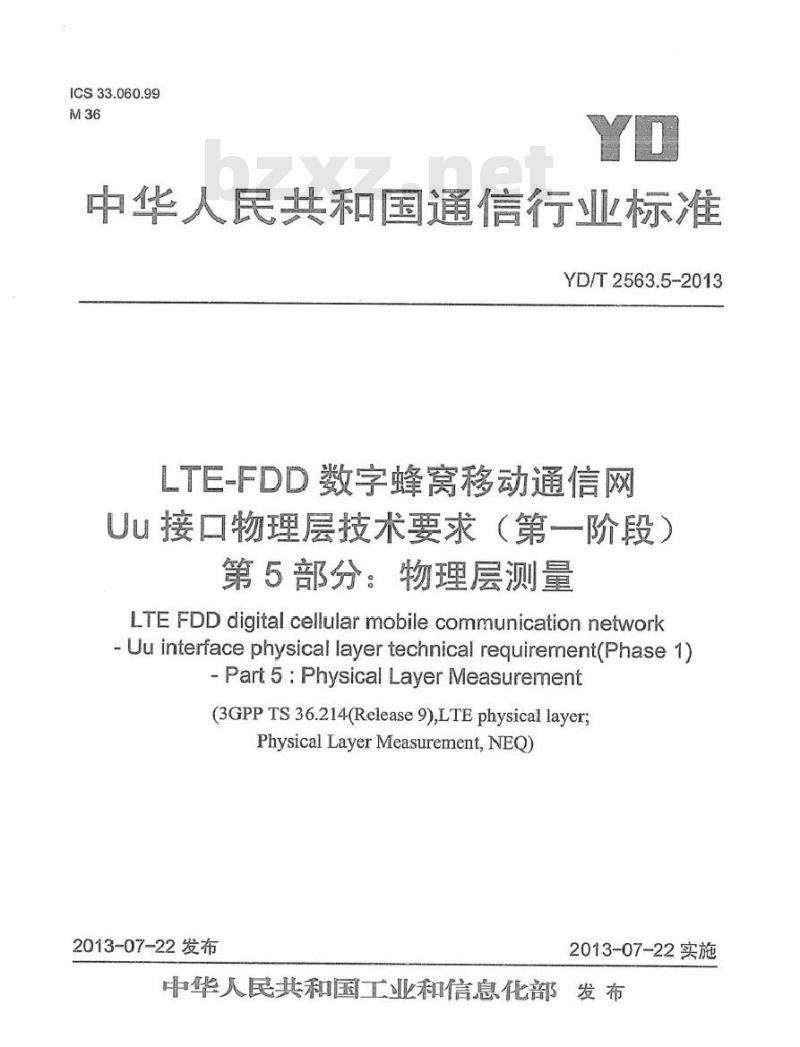

ICS33.060.99
中华人民共和国通信行业标准
YD/T2563.5-2013
LTE-FDD数字蜂窝移动通信网
Uu接口物理层技术要求（第一阶段）第5部分：物理层测量
LTE FDDdigital cellularmobile communication network-Uu interface physical layer technical requirement(Phase 1)-Part5:PhysicalLayerMeasurement(3GPP TS 36.214(Release 9),LTE physical layer;Physical LayerMeasurement,NEQ)2013-07-22发布
2013-07-22实施
中华人民共和国工业和信息化部发布前言·

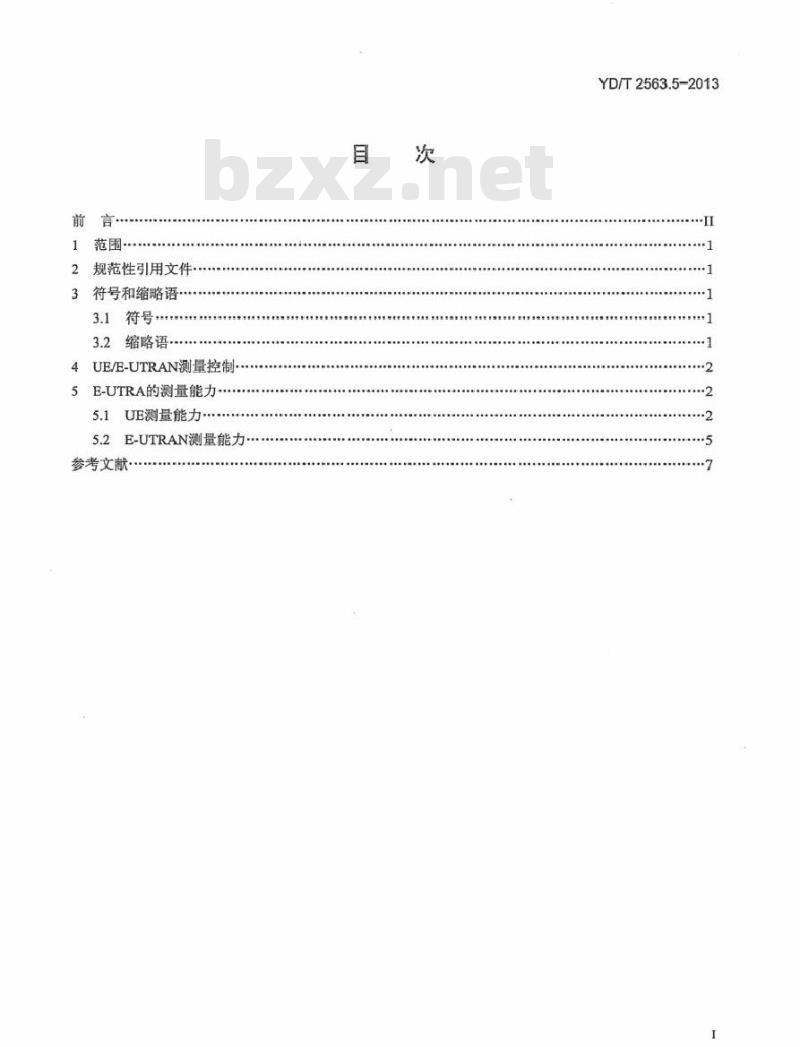

1范围
规范性引用文件.
3符号和缩略语·
3.1符号…
3.2缩略语
4UE/E-UTRAN测量控制
5E-UTRA的测量能力
5.1UE测量能力
5.2E-UTRAN测量能力?
参考文献·
YD/T2563.5-2013
YD/T2563.5-2013

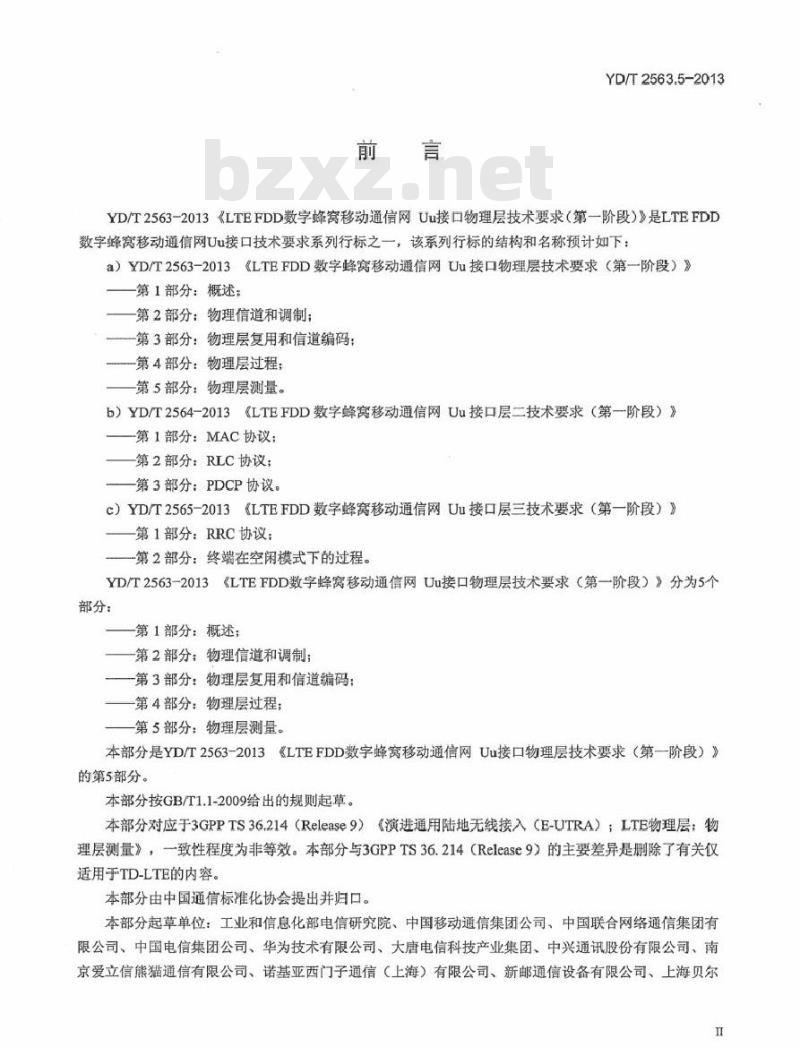

YD/T2563-2013《LTEFDD数字蜂窝移动通信网Uu接口物理层技术要求（第一阶段）》是LTEFDD数字蜂窝移动通信网Uu接口技术要求系列行标之一，该系列行标的结构和名称预计如下：a）YD/T2563-2013《LTEFDD数字蜂窝移动通信网Uu接口物理层技术要求（第一阶段）》第1部分：概述；
一第2部分：物理信道和调制；
一一第3部分：物理层复用和信道编码：第4部分：物理层过程；
一第5部分：物理层测量。
b）YD/T2564-2013LTEFDD数字蜂窝移动通信网Uu接口层二技术要求（第一阶段）》一第1部分：MAC协议；
第2部分：RLC协议；
—第3部分：PDCP协议。
c）YD/T2565-2013《LTEFDD数字蜂窝移动通信网Uu接口层三技术要求（第一阶段）》一第1部分：RRC协议：
第2部分：终端在空闲模式下的过程。YD/T2563-2013《LTEFDD数字蜂窝移动通信网Uu接口物理层技术要求（第一阶段）》分为5个部分：
一第1部分：概述；
一第2部分：物理信道和调制；
一第3部分：物理层复用和信道编码：一第4部分：物理层过程；
一第5部分：物理层测量。
本部分是YD/T2563-2013《LTEFDD数字蜂窝移动通信网Uu接口物理层技术要求（第一阶段）》的第5部分。
本部分按GB/T1.1-2009给出的规则起草。本部分对应于3GPPTS36.214（Release9）《演进通用陆地无线接入（E-UTRA）；LTE物理层：物理层测量》，一致性程度为非等效。本部分与3GPPTS36.214（Release9）的主要差异是删除了有关仅适用于TD-LTE的内容。
本部分由中国通信标准化协会提出并归口。本部分起草单位：工业和信息化部电信研究院、中国移动通信集团公司、中国联合网络通信集团有限公司、中国电信集团公司、华为技术有限公司、大唐电信科技产业集团、中兴通讯股份有限公司、南京爱立信熊猫通信有限公司、诺基亚西门子通信（上海）有限公司、新邮通信设备有限公司、上海贝尔Ⅱ
YD/T2563.5-2013

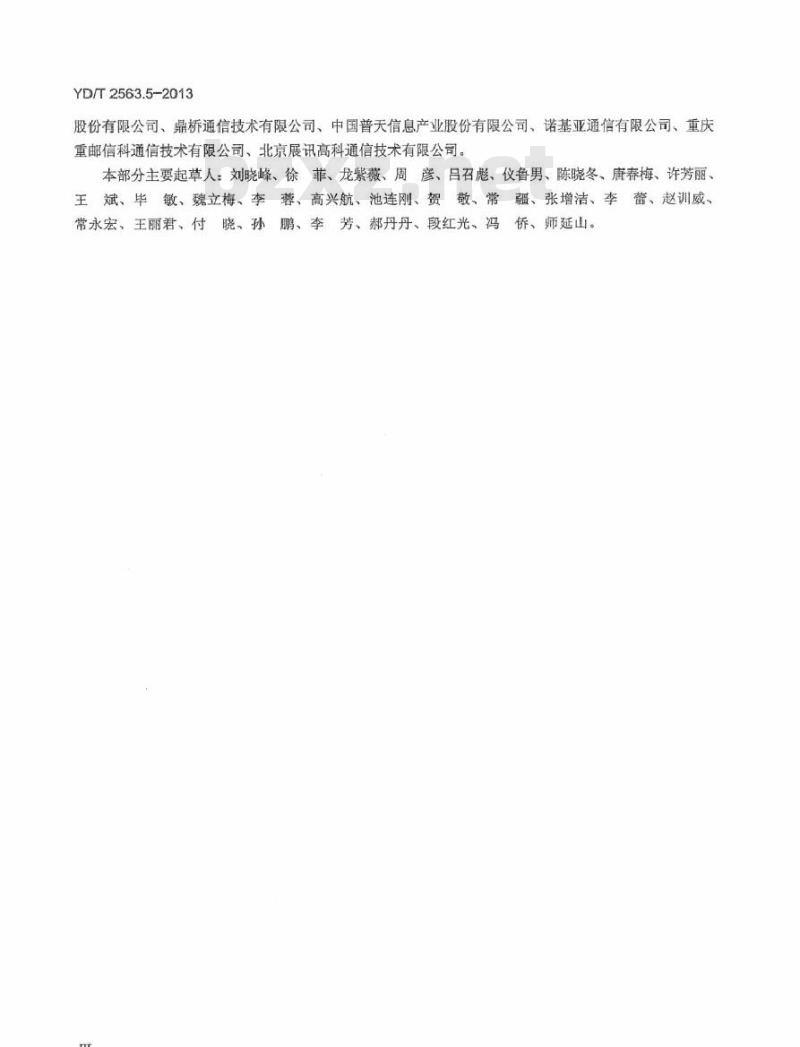

股份有限公司、鼎桥通信技术有限公司、中国普天信息产业股份有限公司、诺基亚通信有限公司、重庆重邮信科通信技术有限公司、北京展讯高科通信技术有限公司。本部分主要起草人：刘晓峰、徐菲、龙紫薇、周彦、吕召彪、仪鲁男、陈晓冬、唐春梅、许芳丽、蕾、赵训威、
王、斌、毕敏、魏立梅、李蓉、高兴航、池连刚、贺、敬、常疆、张增洁、李常永宏、王丽君、付晓、孙鹏、李芳、郝丹丹、段红光、冯侨、师延山。1范围

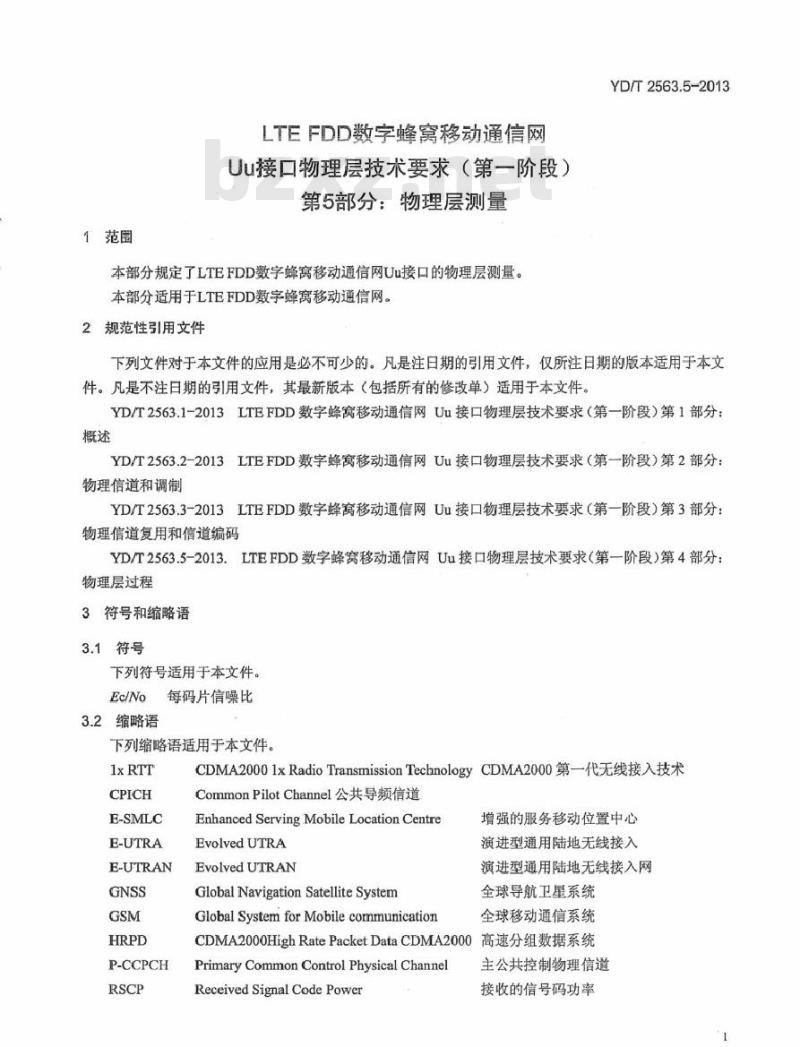

LTEFDD数字峰窝移动通信网
Uu接口物理层技术要求（第一阶段）第5部分：物理层测量
本部分规定了LTEFDD数字蜂窝移动通信网Uu接口的物理层测量。本部分适用于LTEFDD数字蜂窝移动通信网。2规范性引用文件
YD/T2563.5-2013
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YD/T2563.1-2013LTEFDD数字蜂窝移动通信网Uu接口物理层技术要求（第一阶段）第1部分：概述
YD/T2563.2-2013LTEFDD数字蜂窝移动通信网Uu接口物理层技术要求（第一阶段）第2部分物理信道和调制
YD/T2563.3-2013LTEFDD数字蜂窝移动通信网Uu接口物理层技术要求（第一阶段）第3部分：物理信道复用和信道编码
YD/T2563.5-2013.LTEFDD数字蜂窝移动通信网Uu接口物理层技术要求（第一阶段）第4部分：物理层过程
3符号和缩略语
3.1符号
下列符号适用于本文件。
Ec/No每码片信噪比
3.2缩略语
下列缩略语适用于本文件。
E-SMLC
E-UTRA
E-UTRAN
P-CCPCH
CDMA20001xRadioTransmissionTechnologyCDMA2000第一代无线接入技术CommonPilotChannel公共导频信道EnhancedServingMobileLocationCentreEvolvedUTRA
Evolved UTRAN
Global NavigationSatelliteSystemGlobalSystemforMobilecormmunication增强的服务移动位置中心
演进型通用陆地无线接入
演进型通用陆地无线接入网
全球导航卫系统
全球移动通信系统
CDMA2000HighRatePacketDataCDMA2000高速分组数据系统PrimaryCommonControlPhysicalChannelReceived Signal Code Power
主公共控制物理信道
接收的信号码功率
YD/T2563.5-2013
Reference Signal Time DifferenceReference Signal Received PowerReference Signal Received QualityReceived Signal Strength IndicatorTimeDivision Duplex
UniversalTerrestrialRadioAccessUniversalTerrestrial RadioAccessNetwork4UE/E-UTRAN测量控制
参考信号时间偏差
参考信号接收功率
参考信号接收质量
接收信号强度指示
时分双工
通用陆地无线接入
通用陆地无线接入网
本章简要地描述高层的测量控制概念，从而理解高层如何对物理层测量进行初始化和控制。根据测量规范，物理层提供UB和E-UTRAN测量能力。这些测量被分为不同的报告测量类型：内频、异频、系统间、业务量、质量以及UE的内部测量（查看RRC协议[7))。物理层测量定义，请查看第5章，测量分类为在UE中进行的测量（这些信息将定义在MAC协议[6]或RRC协议[7]或者LPP协议[11]中）和在E-UTRAN中进行的测量（这些信息将描述在帧协议中或者LPPa协议[12]]。
为了初始化特定的测量，E-UTRAN向UE发送一个RRC连接重配置消息，涵括测量ID和类型、测量命令（建立、修改和释放）、测量目的、测量质量、报告数量以及报告准则（周期的或事件触发的），详见[7]或者E-SMLC传输一个“LPP要求位置信息消息'给UE，详见[11]。当报告准则确定之后，UE将使用测量报告消息向E-UTRAN进行应答，包括测量ID和测量结果或者一个“LPP要求位置信息消息，给E-SMLC，详见[11]。对于空闲模式，测量信息在系统信息中进行广播。5E-UTRA的测量能力
本章中将对向高层报告的物理层测量进行定义。5.1UE测量能力
UE测量数量定义在如下表格。
适用范围
包括测量的定义
规定哪些状态将可能执行测量。如下的条件将用于下面的表格：RRC_IDLE;
RRCCONNECTED。bzxz.net
RRC状态异频：
将可能在相应的RRC状态，一个异频小区中执行测量。RRC状态同频：
将可能在相应的RRC状态，一个同频小区中执行测量。RRC状态相同RAT：
将可能在相应的RRC状态，一个相同空口小区中执行测量5.1.1参考信号接收功率（RSRP）定义
适用范围
YD/T2563.5-2013
参考信号接收功率（RSRP），定义为在考虑测量频带上，承载小区专属参考信号的资源粒子的功率贡献（以W为单位）的线性平均值。根据TS36.211[3]，小区专属参考信号R将用于决定RSRP。如果UE能可靠地检测到小区专属参考信号R，可用，那么可以使用R.和R，决定RSRP。RSRP的参考点为UE的天线连接处。如果UE使用接收分集，报告值应该不低于任一独立分集分支的相应RSRP值RRCIDLE同频，
RRCIDLE异频，
RRCCONNECTED同频，
RRCCONNECTED异频
注意1：在考虑的测量频率带宽和测量周期内，UE用于决定RSRP的资源粒子的数量，需要满足相应的测量精度要求。
注意2：每个资源粒子功率由符号的有用部分接收到的能量所确定，不包括CP在内。5.1.2Void
5.1.3参考信号接收质量（RSRQ）定义
适用范围
参考信号接收质量（RSRQ）i定义为比值NxRSRP/（E-UTRAcarrierRSSI)，其中N表示E-UTRAcarrierRSSI测量带宽中的RB的数量。分子和分母应该在相同的资源块上获得。
E-UTRA载波接收信号场强指示（E-UTRAcarrierRSSI），由UE从所有源上观察到的总的接收功率（以W为单位）的线性平均，包括公共信道服务和非服务小区，邻近信道于扰、热噪声等。
如果UE使用接收分集，那么报告值应该不低于任一独立分集分支的相应RSRQ值RRCIDLE同频，
RRCIDLE异频，
RRCCONNECTED同频，
RRCCONNECTED异频
5.1.4GSM载波接收信号强度指示（GSMcarrierRSSI）定义
适用范围
接收信号强度指示，即在相应的信道带宽中的宽带接收功率。测量在GSMBCCH载波上进行。RSSI的参考点为UE的天线端口RRCIDLE不同的空口，
RRCCONNECTED不同的空口
YD/T2563.5-2013
5.1.5UTRATDD载波接收信号强度指示（UTRATDDcarrierRSSI）定义
适用范围
接收宽带功率，包括在接收机脉冲成形滤波器定义的带宽内，在TDD特定的时晚内的热噪声和接收机产生的噪声。测量的参考点为UE的天线端口RRCIDLE不同的空口，
RRCCONNECTED不同的空口
5.1.6UTRATDD主公共控制物理信道接收信号码功率（UTRATDDP-CCPCHRSCP）定义
适用范围
接收信号码功率，即邻近的UTRATDD小区中P-CCPCH上的接收功率。RSCP参考点为UE的天线端口
RRCIDLE不同的空口，
RRCCONNECTED不同的空口
CDMA20001x无线传输技术导频强度（CDMA20001xRTTPilotStrength）定义
适用范围
CDMA20001x无线传输技术导频强度测量为[8]的2.6.6.2.2节中所定义RRCIDLB不同的空口，
RRCCONNECTED不同的空口
5.1.8CDMA2000高速分组数据导频强度（CDMA2000HRPDPilotStrength）定义
适用范围
CDMA2000高速分组导频强度测量为[9]的8.7.6.1.2.3节中所定义RRCIDLB不同的空口，
RRCCONNECTED不同的空口
5.1.9参考信号时间差（RSTD）
适用范围
参考小区1和邻小区j之间的相对时间差，定义为Tsubramexg-TsubfampeRxi,这里：TsubfameRy是UE从小区接收到一个子开始的时间，TsubfameRxr是UE从小区接收到相应的子帧开始的时间，小区1在接收时间上最接近于小区1。子顿时间差的参考点为UE的天线连接处
RRCCONNECTED同频，
RRCCONNECTED异频
5.1.10UE定位的小区顿UEGNSS定时定义
适用范围
小区j和对于特定GNSS（如GPS/Galileo/Glonass系统时间）的GNSS专用参考时间间的定时。TuE-GNSs被定义为根据特定GNSSId的GNSS时间的指定E-UTRAN时间的发生时间。指定的E-UTRAN事件为小区/的小区专用参考信号的时间上第一个探测路径中通过SFN识别的特定顿的开始，这里小区」由UE选择。TUE-GNSST的参考点为UE的天线连接处
RRCCONNECTED同频
5.1.11UEGNSS码测量
适用范围
YD/T2563.5-2013
第i个GNSS卫星信号扩展码的GNSS码相位（包括整数和分数部分）。参考点为UE的天线连接处
无（这个测量量和E-UTRAN/UTRAN/GSM信号无关，因此适用性独立于UE的RRC状态）
5.1.12UE收发时间差
适用范围
UE的收发时间差定义为：TuE-RX-TuE-TX这里：
TuE-Rx是UE从服务小区的第1个下行无线顿的接收定时，在时间上定义为第一个探测路径：
TuE-Tx是UE第1个上行无线顿的发送定时。UE收发时间差测量的参考点是UB的天线连接处RRCCONNECTED同频
5.2E-UTRAN测量能力
E-UTRAN测量数量如下表定义。
包含测量的定义
用于定义E-UTRAN测量参考点的术语“天线端口”指的是[10]中所描述的“BS天线端口”的测试端口A和测试端口B。术语“天线端口”指的是各自测量定义中描述的接收或发射天线端口。5.2.1下行参考信号发射功率（DLRSTXpower）定义
下行参考信号发射功率，即对于需要考虑的小区，在系统带宽内，eNodeB传输的小区专属参考信号的资源粒子的功率贡献（以W为单位）的线性平均。按照TS36.211[31，可以使用小区专属参考信号R。和R，（如果可用）来决定下行参考信号发射功率。
下行参考信号功率测量的参考点为发射天线端口5.2.2接收的干扰功率
上行接收的干扰功率，包括TS36.211[3]中定义的NRB资源粒子中一个物理资源块的带宽内的热噪声。上报的值包括TS36.211[3]中描述的物理资源块npRB=0,N-1接收的干扰功率。测量的参考点为接收天线端口。如果接收分集，上报的值为分集支路功率值的线性平均
YD/T2563.5-2013
5.2.3热噪声
上行热噪声，在上行系绕带宽内包括[3中描述的N需资源块。即定义为（N。XW)，其中N。表示上行载波频率的白噪声功率谱密度，并且W=N始·NRB.Af表示上行系统带宽。上报的测量还有接收干扰功率测量。在同一个时间段内获得的热噪声被当做接收干扰功率测量。测量的参考点为接收天线端口。如果接收分集，上报的值应该为分集支路功率值的线性平均
5.2.4定时提前（TADV）
类型1：
定时提前类型1定义为时间差：
TAD=（eNB收发时间差》+（UE收发时间差）这里eNB收发时间差对应上报收发时间差的同一UB。类型2：
定时提前类型2定义为时间差：
TADV=（eNB收发时间差》
这里eNB收发时间差对应包含各自不同的PRACH的收到的上行无线顿5.2.5eNB收发时间差
eNB的收发时间差定义为TeNB-RX-TeNB-TX这里：
TeNB-Rx是eNB接收到的上行无线帧i的定时，定义为时间上的第一个探测路径，其参考点为接收天线的天线连接处；TeNB-Tx是eNB发送的下行无线顿1的定时，其参考点为发送天线的天线连接处5.2.6UE定位的小区顿UEGNSS定时定义
小区j和对于特定GNSS（如GPS/Galileo/Glonass系统时间）的GNSS专用参考时间间的定时。TuE-GNss被定义为根据特定GNSSId的GNSS时间的指定E-UTRAN时间的发生时间。指定的E-UTRAN事件为小区i的小区专用参考信号的时间上第个探测路径中通过SFN识别的特定顿的开始，这里小区」由UE选择。TUE-GNSST的参考点为UE的天线连接处
5.2.7到达角（AoA）
AoA定义用户在参考方向上的估计角度。这个测量的参考方向应该是地理上的北方，逆时针方向为正。
AoA在对应这个用户的上行信道的eNB的天线处获得参考文献
[1]3GPPTR21.905：3GPP协议词汇[2】3GPPTS36.201：演进通用陆地无线接入（E-UTRA)；概述[3】3GPPTS36.211：演进通用陆地无线接入（E-UTRA)；物理信道和调制YD/T2563.5-2013
[4]3GPPTS36.212：演进通用陆地无线接入（E-UTRA）：物理层复用和信道编码[5】3GPPTS36.213：演进通用陆地无线接入（E-UTRA）；物理层过程[6]3GPPTS36.321：演进通用陆地无线接入（E-UTRA）；MAC协议[7]3GPPTS36.331：演进通用陆地无线接入（E-UTRA）：RRC协议[8]3GPP2CS.0005-Dv1.0：CDMA2000扩频系统版本D层3协议[9]3GPP2CS.0024-Av3.0：CDMA2000HRPD空协议[10]3GPPTS36.104：演进通用陆地无线接入（E-UTRA）：基站无线发送与接收[11]3GPPTS36.355：演进通用陆地无线接入（E-UTRA）：LPP协议[12]3GPPTS36.455：演进通用陆地无线接入（E-UTRA）：LPPa协议
