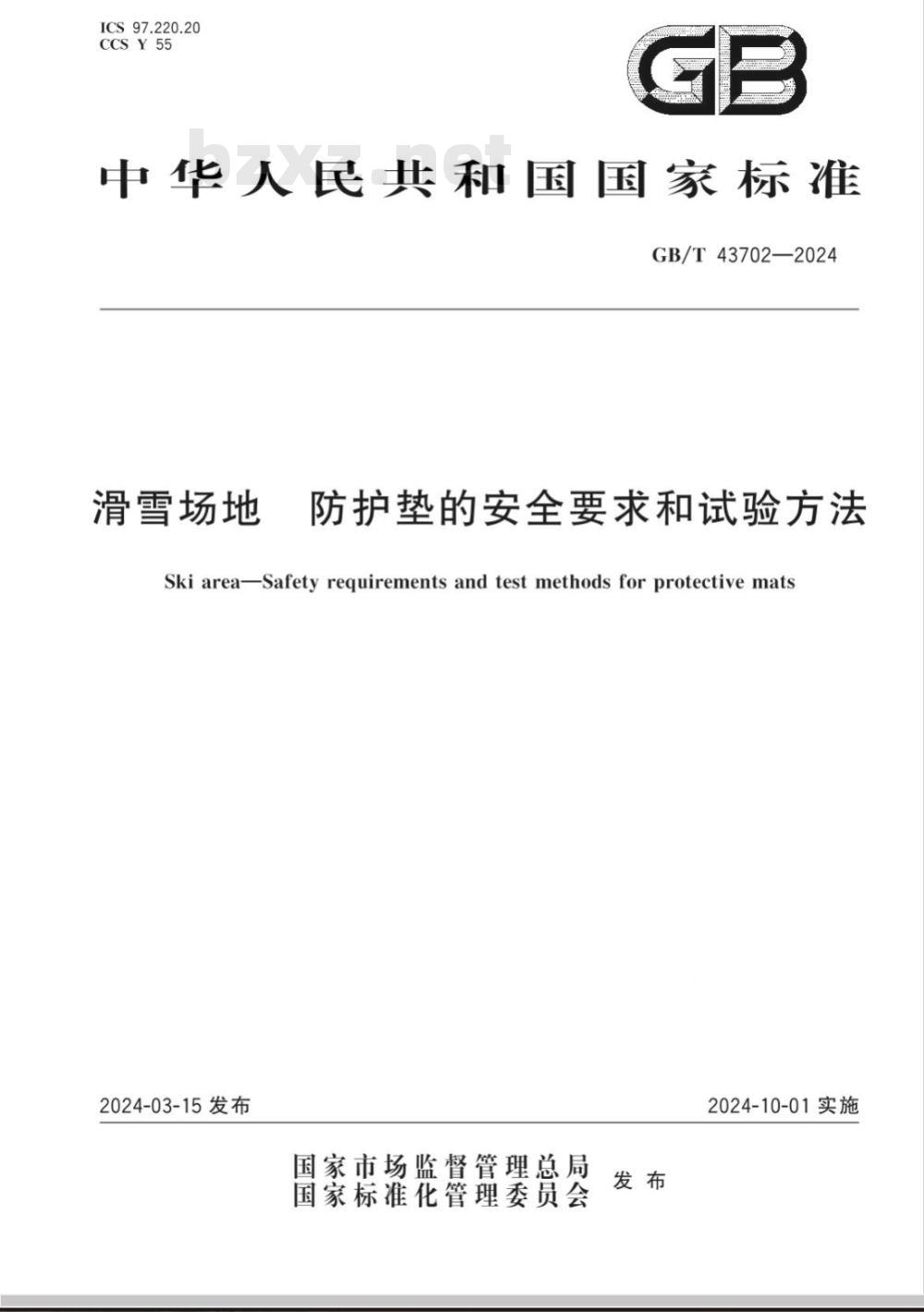

【国家标准】 滑雪场地 防护垫的安全要求和试验方法

ICS97.220.20
CCSY55
中华人民共和国国家标准
GB/T43702—2024
滑雪场地
防护垫的安全要求和试验方法
SkiareaSafety requirements andtest methods for protective mats2024-03-15发布
国家市场监督管理总局
国家标准化管理委员会
2024-10-01实施

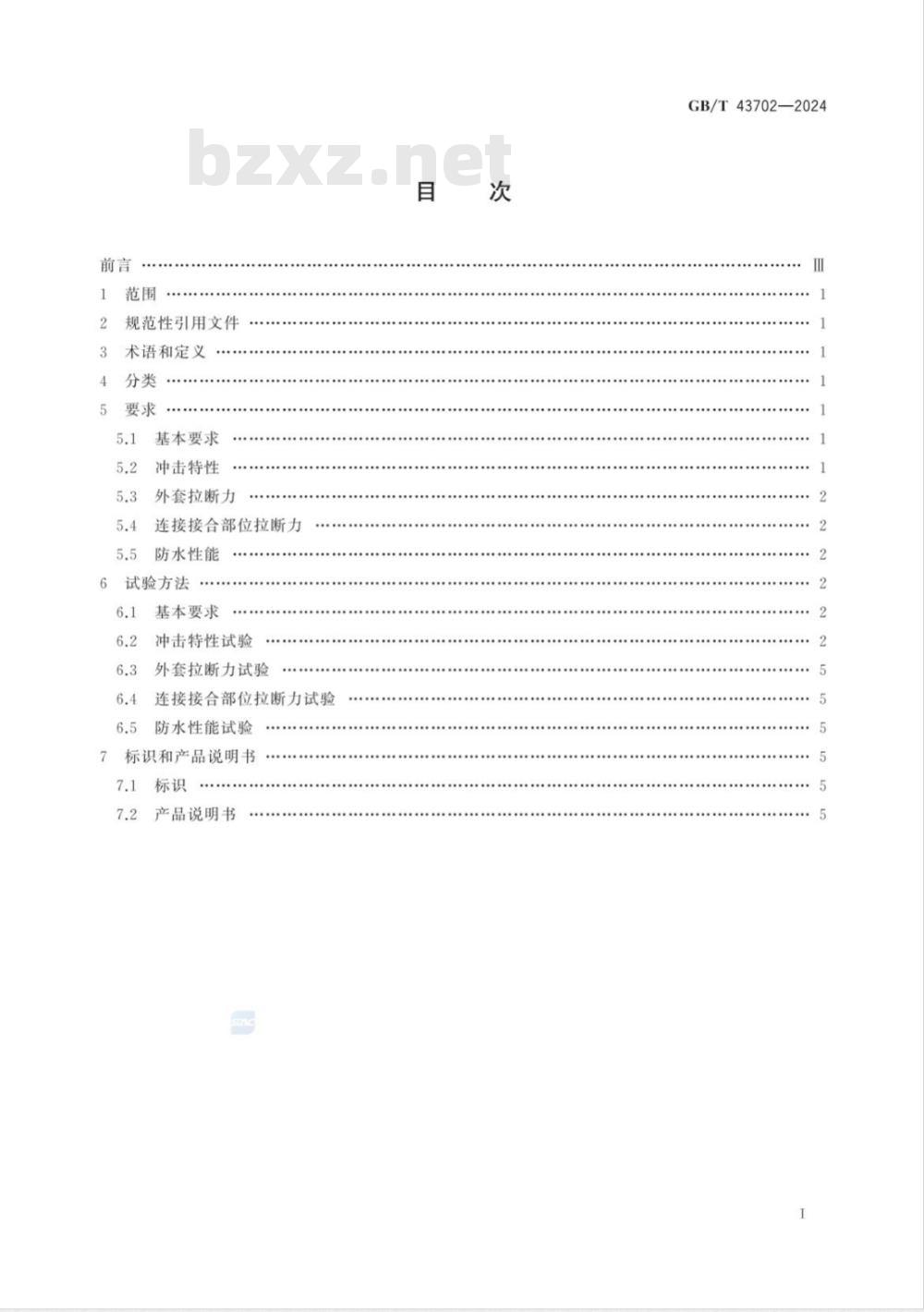

规范性引用文件
术语和定义
基本要求
冲击特性
外套拉断力
连接接合部位拉断力
防水性能
试验方法
基本要求
冲击特性试验
外套拉断力试验
连接接合部位拉断力试验
6.5防水性能试验
标识和产品说明书
产品说明书
GB/T43702—2024
GB/T43702—2024

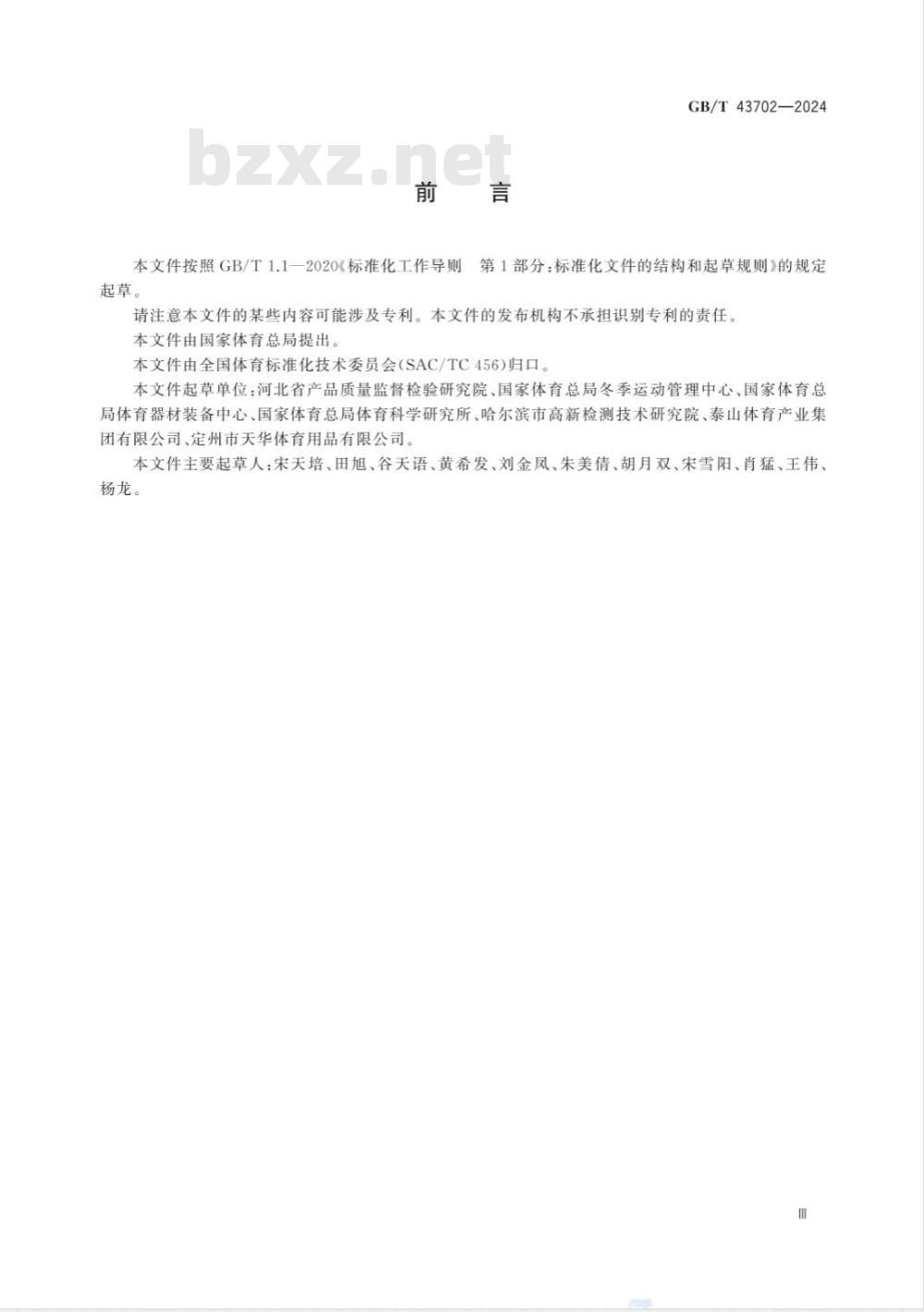

第1部分：标准化文件的结构和起草规则》的规定本文件按照GB/T1.1一2020《标准化工作导则起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由国家体育总局提出
本文件由全国体育标准化技术委员会（SAC/TC456)归口。本文件起草单位：河北省产品质量监督检验研究院、国家体育总局冬季运动管理中心、国家体育总局体育器材装备中心、国家体育总局体育科学研究所、哈尔滨市高新检测技术研究院、泰山体育产业集团有限公司、定州市天华体育用品有限公司。本文件主要起草人：宋天培、田旭、谷天语、黄希发、刘金凤、朱美倩、胡月双、宋雪阳、肖猛、王伟杨龙。
1范围
滑雪场地
防护垫的安全要求和试验方法
GB/T43702—2024
本文件界定了防护垫的术语和定义，规定了分类、要求、标识和产品说明书，描述了试验方法。本文件适用于滑雪场地使用的防护垫的设计、生产和销售时的安全性能检测。2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
HG/T2580—2022
术语和定义
橡胶或塑料涂覆织物
拉伸强度和拉断伸长率的测定
下列术语和定义适用于本文件。3.1
防护垫
protectivepad
用于保护滑雪者，对滑雪过程中存在碰撞风险的物体进行包裹或隔离的缓冲物注：防护垫一般由表面包覆物（外套)、吸能材料和连接件组成。4分类
根据使用位置或冲击力不同，将防护垫分为I类和Ⅱ类：I类防护垫放置在滑行速度较快或冲击力较大的位置，如滑雪道中的障碍物；Ⅱ类防护垫放置在滑行速度较慢或冲击力较小的位置，如停止区末端，5要求
基本要求
防护垫的颜色应为蓝色、橙色或红色的单一颜色防护垫表面应平整、清洁，无裂纹或破损。5.1.3缝合针脚应均匀一致，无漏针、跳线、尖角在正常使用过程中，不应存在感官能察觉到的异味。5.1.4
冲击特性
冲击吸收
防护垫的冲击吸收性能应符合以下要求：1
GB/T43702—2024
一I类防护垫分别用30kg的钢质半球和30kg的钢制平板进行冲击，试验期间冲击器的最大加速度值应不大于50g；
Ⅱ类防护垫用10kg的钢制半球进行冲击，试验期间冲击器的最大加速度值应不大于50g。注：g=9.80m/s。
5.2.2吸收的机械能
使用30kg的钢质平板冲击器进行I类防护垫的冲击吸收试验时，防护垫吸收的机械能与初始总机械能的比值应大于或等于70%。5.3
外套拉断力
外套拉断力应不小于2200N。免费标准下载网bzxz
连接接合部位拉断力
连接接合部位拉断力应不小于100N。5防水性能
防护垫应具有防水性能。防水性能试验后防护垫的质量变化应不超过20g。试验方法
基本要求
目测、感官检验。
冲击特性试验
试验条件
1环境条件：温度为20℃士5℃，相对湿度为10%～90%。6.2.1.1
6.2.1.2样品尺寸：1000mm×1000mmX400mm，误差±5mm。试验装置和工作原理
试验装置由释放装置、冲击器、加速度传感器、位移传感器、记录装置组成，见图1。2
标引序号说明：
被测样品；
冲击器（内置传感器）；
释放装置；
冲击器的高度；
被测样品上表面横轴线；
被测样品上表面纵轴线。
冲击器类型见表1。
防护垫类型
I类防护垫
Ⅱ类防护垫
图1冲击吸收试验装置示意图
表1冲击器类型
冲击器类型
质量为（30士0.3)kg，直径为（150土0.5)mm的钢质半球质量为（30士0.3)kg，直径为（200士0.5)mm的钢质平板质量为（10土0.3)kg，直径为（150土0.5)mm的钢质半球GB/T43702—2024
利用此装置，使冲击器在指定的高度自由垂直下落冲击被测样品。冲击器自由垂直下落的同时，由传感器探测冲击器冲击被测样品过程的加速度与时间、位移与时间的变化关系，并将数据传给记录装置。此装置应有足够的刚性以避免振动影响记录的准确性，并保证只有冲击器的冲击面冲击被测样品。6.2.3
试验程序
6.2.3.1将样品放入（一20土2)℃的低温箱中，持续4h后取出，在样品中心和距边缘200mm处共选取5个测试点，见图2。
GB/T43702—2024
边缘测试点
边缘测试点
中心测试点
边缘测试点
边缘测试点
图2冲击吸收测试点示意图
将冲击器固定在指定高度.被测样品置于平整坚实的水泥地面或金属平面上，冲击器类型和高6.2.3.2
度见表2。
防护垫类型
I类防护垫
Ⅱ类防护垫
2min。
冲击器类型
冲击器类型和高度
高度/mm
质量为（30士0.3)kg：直径为
（150士0.5)mm的钢质半球
质量为（30士0.3)kg，直径为
(200土0.5)mm的钢质平板
质量为（10士0.3)kg，直径为
（150士0.5)mm的钢质半球
初始总机械能/J
释放冲击器使其垂直冲击在测试点上。每个测试点测试5次，且测试间隔时间为1min～4记录并处理传感器的数据，得到以下参数：6.2.3.4
冲击期间的最大加速度值，单位为g；冲击器的反弹高度（h），单位为mm。每个测试点采用最后三次测试数据的平均值。5按公式（1)计算防护垫吸收的机械能与初始总机械能的比值（e)：6.2.3.5
式中：
防护垫吸收的机械能与初始总机械能的比值：E一反弹到最高高度时的势能，单位为焦耳（J)。按公式（2)计算反弹到最高高度时的势能（E）：E=mgh
式中：
冲击器的质量，单位为千克（kg)；g——重力加速度，取9.80m/s；h一冲击器的反弹高度，单位为米(m)。外套拉断力试验
按HG/T2580一2022中第8章规定的方法进行试验。连接接合部位拉断力试验
在连接接合部位取样，按HG/T2580一2022第8章规定的方法进行试验6.5
防水性能试验
GB/T43702—2024
试验应在一个完整的样品上进行，样品的体积为：（50士2)cmX（50士2)cmX（20士2)cm。6.5.1
称量样品，记为ml。
将样品放入水中24h，保持无压力状态，6.5.4
从水中取出样品，在（23士2)℃的温度和相对湿度为（50士10）%的条件下干燥24h。重新称量样品，记为m2。
计算质量变化△m=m2一m1。
标识和产品说明书
防护垫应有明确且能持续保存的标识，至少应包括以下内容：a)
防护垫尺寸；
防护垫的详细描述(外套材质、缓冲物材质等)；防护垫质量；
防护垫类型（I类或ⅡI类)；
制造商名称；
生产日期；
执行标准。
包装上的文字和标识应清晰整齐，至少应包括以下内容：a)
产品名称；
规格型号；
制造商名称。
产品说明书
产品说明书至少应包括以下内容：a)
防护垫的铺设建议方法；
防护垫的使用注意事项；
防护垫的存储及保养方法。
