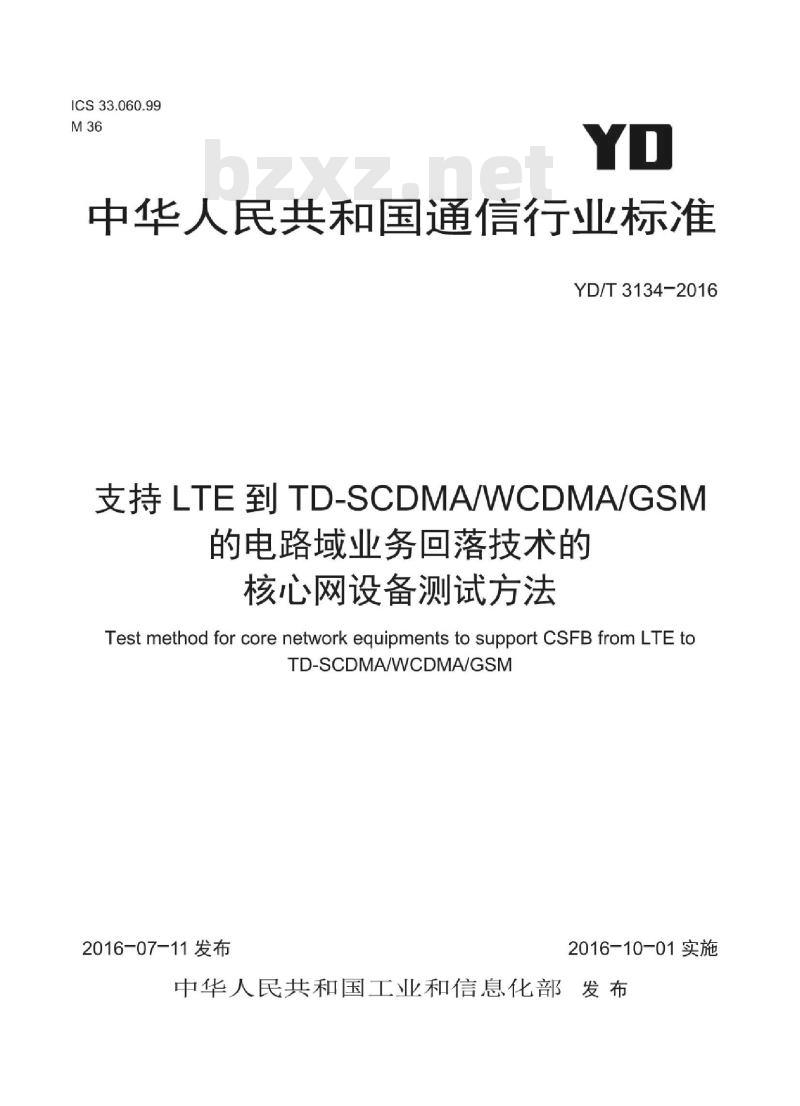

ICS33.060.99
中华人民共和宝玉通信行标准
YD/T3134-2016
支持LTE到TD-SCDMAWCDMA/GSM
的电路域业务回落技术的
核心网设备测试方法
TestmethodforcorenetworkequipmentstosupportCSFBfromLTEtoTD-SCDMAWCDMAGSM
2016-07-11发布
2016-10-01实施

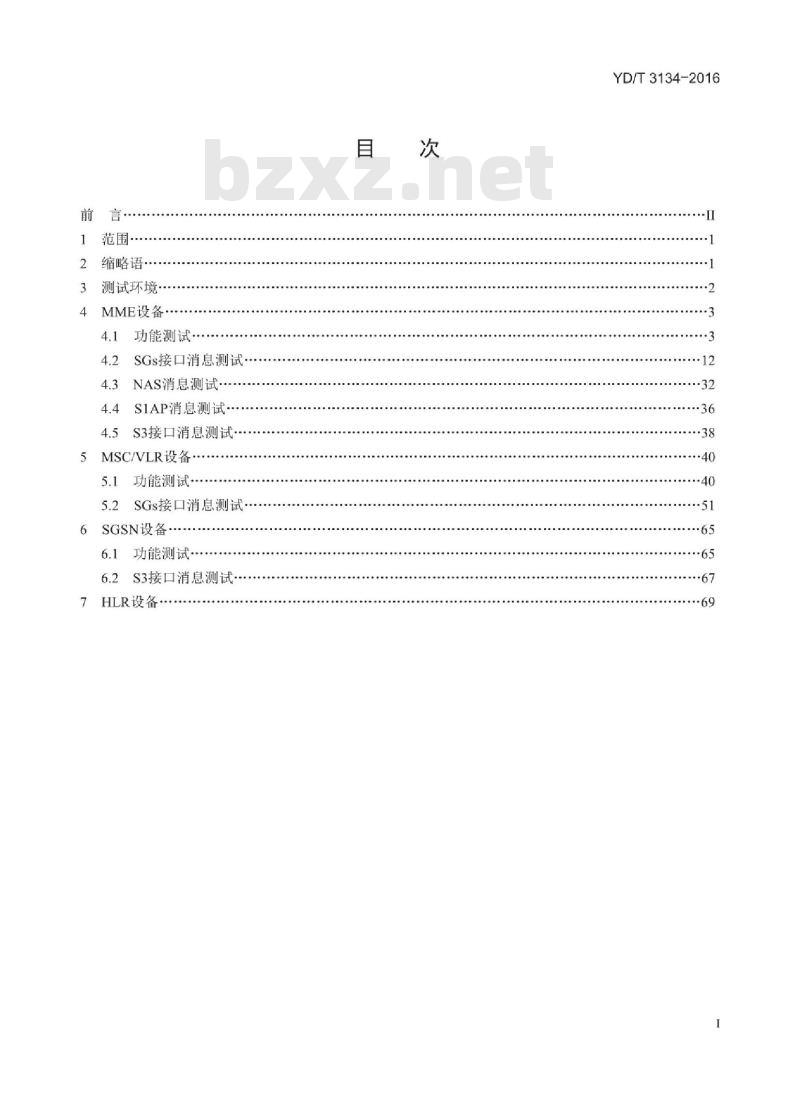

中华人民共和国工业和信息化部发布前
范围·
缩略语
测试环境·
4MME设备
功能测试
SGs接口消息测试
NAS消息测试·
4.4S1AP消息测试…
S3接口消息测试
5MSC/VLR设备·
5.1功能测试
5.2SGs接口消息测试
6SGSN设备
6.1功能测试
6.2S3接口消息测试
7HLR设备：
YD/T3134-2016
YD/T3134-2016

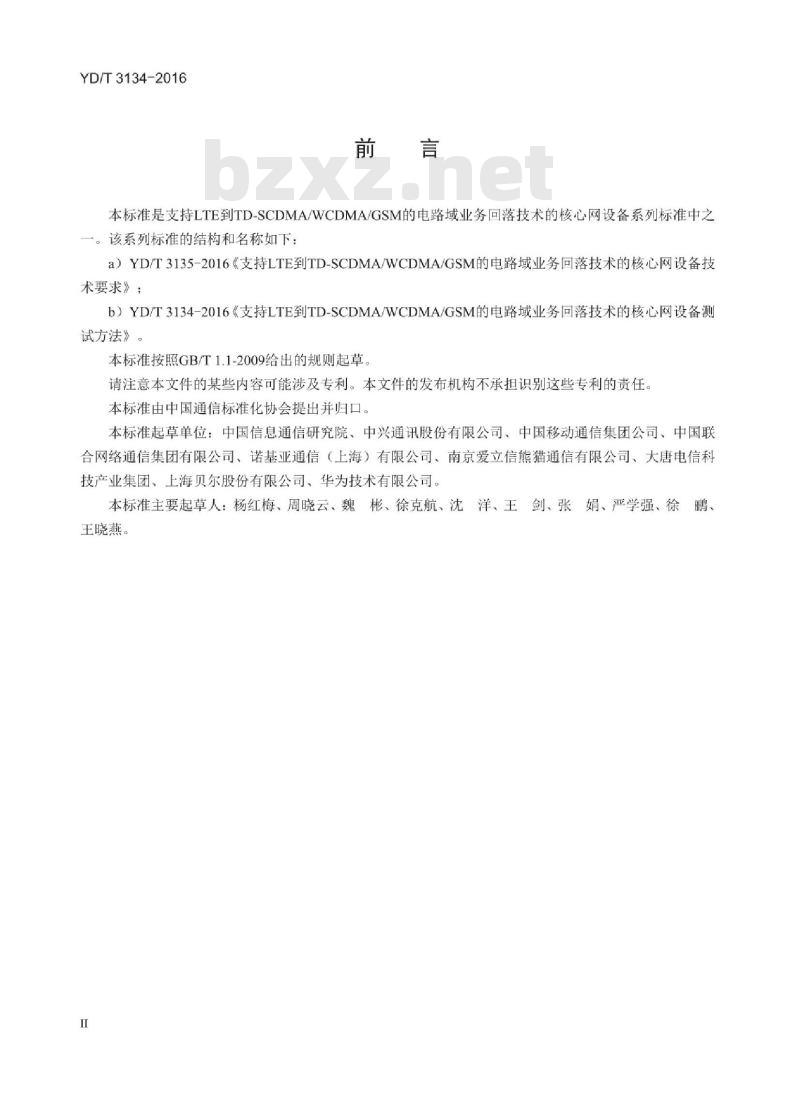

本标准是支持LTE到TD-SCDMA/WCDMA/GSM的电路域业务回落技术的核心网设备系列标准中之一。该系列标准的结构和名称如下：a）YD/T3135-2016《支持LTE到TD-SCDMA/WCDMA/GSM的电路域业务回落技术的核心网设备技术要求》：
b）YD/T3134-2016《支持LTE到TD-SCDMA/WCDMA/GSM的电路域业务回落技术的核心网设备测试方法》。
本标准按照GB/T1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：中国信息通信研究院、中兴通讯股份有限公司、中国移动通信集团公司、中国联合网络通信集团有限公司、诺基亚通信（上海）有限公司、南京爱立信熊猫通信有限公司、大唐电信科技产业集团、上海贝尔股份有限公司、华为技术有限公司。本标准主要起草人：杨红梅、周晓云、魏彬、徐克航、沈洋、王剑、张娟、严学强、徐鹏、王晓燕。
HiiKANiKAca

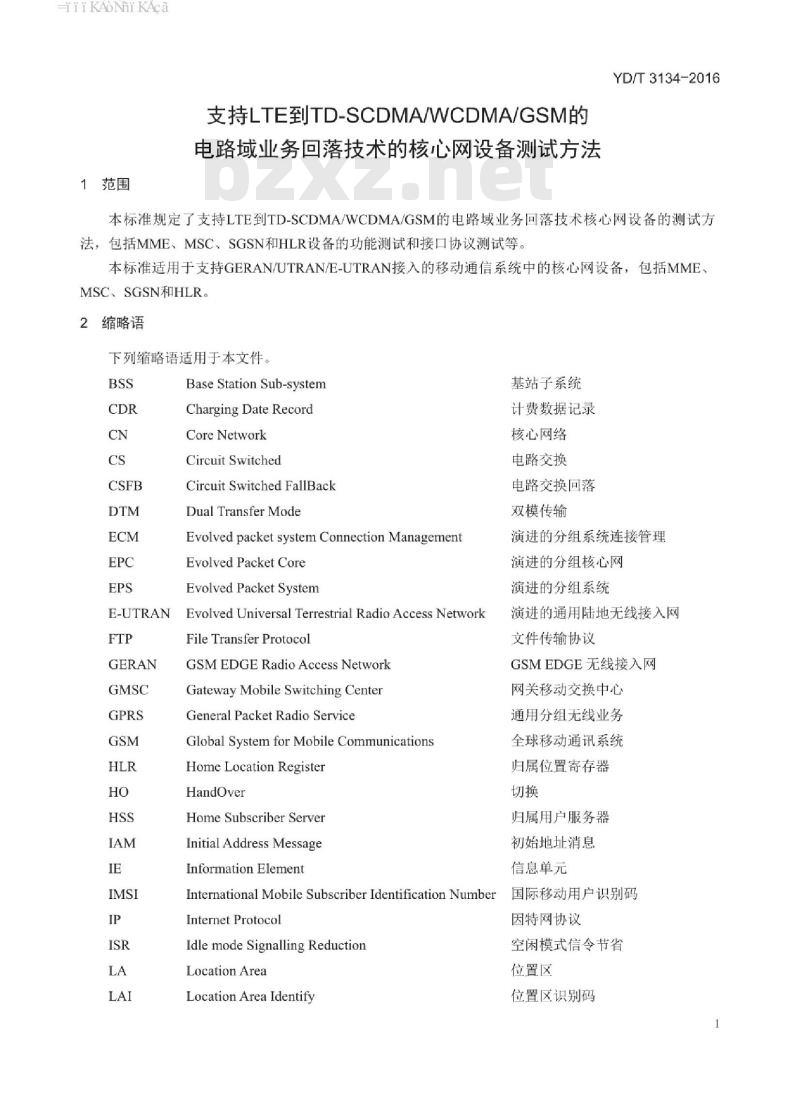

1范围
支持LTE到TD-SCDMA/WCDMA/GSM的电路域业务回落技术的核心网设备测试方法YD/T3134-2016
本标准规定了支持LTE到TD-SCDMA/WCDMA/GSM的电路域业务回落技术核心网设备的测试方法，包括MME、MSC、SGSN和HLR设备的功能测试和接口协议测试等。本标准适用于支持GERAN/UTRAN/E-UTRAN接入的移动通信系统中的核心网设备，包括MME、MSC、SGSN和HLR。
2缩略语
下列缩略语适用于本文件。
E-UTRAN
Base Station Sub-system
Charging Date Record
Core Network
Circuit Switched
Circuit Switched FallBack
Dual Transfer Mode
Evolved packet systemConnectionManagementEvolved Packet Core
Evolved Packet System
EvolvedUniversalTerrestrialRadioAccessNetworkFile Transfer Protocol
GSMEDGERadio Access Network
Gateway Mobile Switching CenterGeneral Packet Radio ServiceGlobal SystemforMobileCommunicationsHome Location Register
HandOver
Home Subscriber Server
Initial Address Message
Information Element
基站子系统
计费数据记录
核心网络
电路交换
电路交换回落
双模传输
演进的分组系统连接管理
演进的分组核心网
演进的分组系统
演进的通用陆地无线接入网
文件传输协议
GSMEDGE无线接入网
网关移动交换中心
通用分组无线业务
全球移动通讯系统
归属位置寄存器
归属用户服务器
初始地址消息
信息单元
InternationalMobileSubscriberIdentificationNumber国际移动用户识别码Internet Protocol
Idle mode Signalling ReductionLocation Area
Location Area Identify
因特网协议
空闲模式信令节省
位置区
位置区识别码
HiiKAoiKAca
YD/T3134-2016

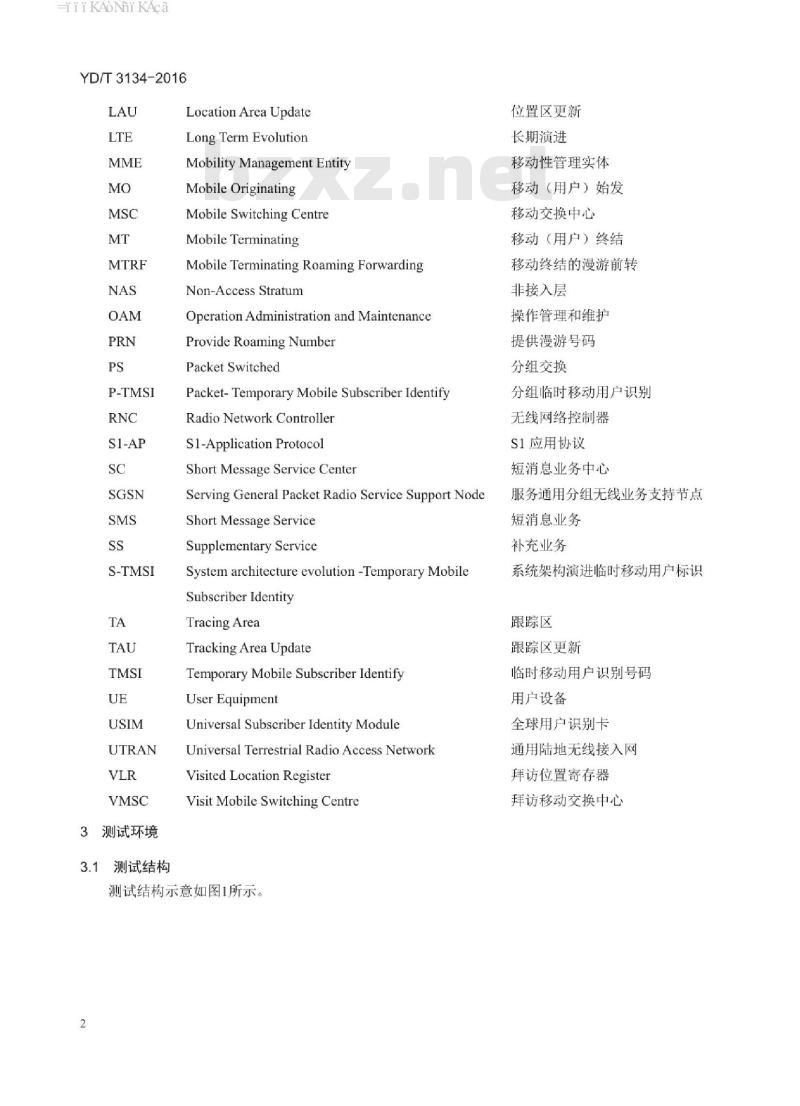

P-TMSI
S-TMSI
测试环境
测试结构
Location Area Update
Long Term Evolution
Mobility Management Entity
Mobile Originating
Mobile Switching Centre
Mobile Terminating
Mobile Terminating Roaming ForwardingNon-Access Stratum
Operation Administration and MaintenanceProvide Roaming Number
Packet Switched
Packet-Temporary Mobile Subscriber IdentifyRadioNetworkController
S1-Application Protocol
Short Message Service CenterServing General Packet Radio Service Support NodeShort Message Service
Supplementary Service
System architecture evolution -Temporary MobileSubscriber Identity
TracingArea
Tracking Area Update
Temporary Mobile Subscriber IdentifyUser Equipment
Universal SubscriberIdentityModuleUniversal Terrestrial Radio Access NetworkVisited Location Register
Visit Mobile Switching Centre测试结构示意如图1所示。
位置区更新
长期演进
移动性管理实体
移动（用户）始发bZxz.net
移动交换中心
移动（用户）终结
移动终结的漫游前转
非接入层
操作管理和维护
提供漫游号码
分组交换
分组临时移动用户识别
无线网络控制器
S1应用协议
短消息业务中心
服务通用分组无线业务支持节点短消息业务
补充业务
系统架构演进临时移动用户标识跟踪区
跟踪区更新
临时移动用户识别号码
用户设备
全球用户识别卡
通用陆地无线接入网
拜访位置寄存器
拜访移动交换中心
HiiKANiKAca
3.2约定
LTE-Uu
E-UTRAN
S1-MME
图1测试结构示意
Server
YD/T3134-2016
本标准中支持S4接口且支持Gn和Gp接口的SGSN简写为SGSN，支持S4接口但不支持Gn和Gp接口的SGSN简写为S4-SGSN，支持Gn和Gp接口但不支持S4接口的SGSN简写为Gn/Gp-SGSN。4MME设备
4.1功能测试
4.1.1移动性管理
4.1.1.1联合附着
测试编号：4.1.1.1
测试项目：移动性管理
测试分项目：联合附着
测试目的：验证SGs接口支持LTE终端的EPS/IMSI联合附着流程预置条件：
a）网络中各网元系统及操作维护台运行正常。b）LTEUE关机
测试步骤：
将UE置于LTE覆盖区后开机
预期结果：
UE能够正常附着。
b）MME存储VLR地址及用户信息，VLR存储MME地址及用户信息。c）SGsAP-LOCATION-UPDATE-REQUEST消息中各信元参数正确。其中必选信元为Messagetype（消息类型：SGsAP-LOCATION-UPDATE-REQUEST为O0001001)、IMSI（该终端IMSI)、MMEname（发起该请求的MME）、Newlocationareaidentifier（采用默认LA配置，或根据TA与LA映射关系表得出LAI)、EPSlocationupdatetype（与UE上报的attach消息中指示的类型combinedEPS/IMSIattach一致，值为IMSIattach）。
d）VLR返回SGsAP-LOCATION-UPDATE-ACCEPT消息，其中信元包括Messagetype、IMSI、Locationarea identifier、TMSI。
e）MME向UE返回AttachAccept，其中信元包括LAI、TAList3
HiiKAoNiKAca
YD/T3134-2016
2联合位置更新
测试编号：4.1.1.2
测试项目：移动性管理
测试分项目：联合位置更新
测试目的：验证MME可通过SGs接口发起联合位置更新请求预置条件：
a）网络中各网元系统及操作维护台运行正常。在MME上配置TA/LA映射表：TA1-LA1,TA2-LA2，LA/VLR映射表：LA1-VLR1,LA2-VLR1。b)
LTEUE已附着在TAI下
测试步骤：
UE从TA1移动到TA2
预期结果：
a）MME存储VLR地址及用户信息，VLR存储MME地址及用户信息。b）SGsAP-LOCATION-UPDATE-REQUEST消息包含信元IMSI、MMEname、Newlocationareaidentifier、EPSlocationupdatetype，其中EPslocationupdatetype为Normallocationupdatec）MME向UE返回TAUAccept，其中信元包括LAI2、TAList十
HiiKAoNiKAca
4.1.1.3联合IMSI和EPS去附着
测试编号：4.1.1.3
测试项目：移动性管理
测试分项目：联合IMSI和EPS去附着测试目的：验证UE调成飞行模式时，MME会通知VLRUE已去附着预置条件：
a）网络中各网元系统及操作维护台运行正常。b）LTEUE附着在MME上
测试步骤：
UE调成飞行模式
预期结果：
MME收到UE的detachrequest消息中指明为combinedEPS/IMSIdetach。a)
YD/T3134-2016
b）MME向VLR发送SGsAP-IMSI-DETACH-INDICATION消息，消息中各信元参数正确：Messagetype、IMSI、MMEname、IMSIDetach from non-EPS servicetype,IMSIDetach from non-EPS servicetype信元为\Combined UE initiated IMSI detach from EPS and non-EPS services\。VLR返回SGsAP-IMSI-DETACH-ACK消息，消息中各信元参数正确Messagetype、IMSIc
测试说明：
DETACHREQUEST
(combined EPS/IMSI detach)
DETACHACCEPT
SGsAP-EPS-DETACH-INDICATION
(Combined UE initiated IMSI detach from EPSand non-EPS services)
SGsAP-EPS-DETACH-ACK
TiiKANniKAca
YD/T3134-2016
4.1.2MO过程
4.1.2.1激活态MOCSFB
测试编号：4.1.2.1
测试项目：MO过程
测试分项目：激活态MOCSFB
测试目的：验证UE在激活状态下MOCSFB业务正常预置条件：
EPS和CS网络中各网元系统及操作维护台运行正常。a
用户已经签约EPS业务和CS业务
c）UE已经联合附着，并处于ECM-CONNECTED状态测试步骤：
UE发起语音呼叫触发CSFBMO流程预期结果：
a）语音业务正常。
如果GSM网络不支持DTM，Fallback流程需要进行suspend流程，正在进行的数据业务能够正常挂呼叫结束后，数据业务能正常恢复。c)
返回LTE后，可以正常执行FTP下载业务d)
测试说明：
eNodeB
1a.NASExtendedServiceRequestMME
SGW/PGW
1b.S1-APUEContextModificationRequest witcsFallback indicator[ic. s1-AP u Context Modification Response messageSeport Solicitation
.2. Optional Measurement F
3b,3cRRCdonnectionreleas
4.S1-AP:S1UEContextRele#
seRequest
5. S1 UE Cortext Release
F6.JE changes RATthen LAUpdate or Combined KALAUpdate orRAUpdate or (AU and RA]7a. Suspend [see 23.060]
7b.SuspendRequest/Response
8.Update bearer(s)
9.CM Service Request
10a. Service Reject
10b. Location Area Update
10c.cSMOcl
9.A/lu-cs message (with CM service Request)....
11RoutingArea!Jndate nrCbmhinedRAl A!注：7b可选
HiiKAoNiKAca
4.1.2.2空闲态MOCSFB
测试编号：4.1.2.2
测试项目：MO过程
测试分项目：空闲状态下CSFB主叫YD/T3134-2016
测试目的：验证UE在空闲状态下，能够先切换到ECM-CONNECTED状态，再进行主叫请求预置条件：
a）EPS和CS网络中各网元系统及操作维护台运行正常。用户已经签约EPS业务和CS业务。b)
UE已经联合附着，并处于ECM-IDLE状态测试步骤：
UE发起语音呼叫触发CSFBMO流程预期结果：
a）语音业务正常。
b）信令跟踪能够跟踪到相应的消息，流程正确。c）UE在执行CSFB流程前，能够先转换为ECM-CONNECTED模式，然后再进行MOCSFB测试说明：
eNodeB
BSSRNS
1a.ExtendedServiceRequest（INIT-UE-message）MSC
SGW/PGW
1b.S1-APINTIAL-CONTEXT-$ETUP-REQwithcSFallback indicator1c.S1-INITIAL-CONTEXT-SETUP-RSPSGSN
YD/T3134-2016
4.1.3MT过程
4.1.3.1激活态MTCSFB
测试编号：4.1.3.1
测试项目：MT过程
测试分项目：激活态MTCSFB
测试目的：验证UE在激活状态下MTCSFB正常预置条件：
a）EPS和CS网络中各网元系统及操作维护台运行正常。b）用户已经签约EPS业务和CS业务。c）UE已经联合附着，并处于ECM-CONNECTED状态测试步骤：
1）CS的用户呼叫该UE触发MTCSFB流程。2）在网络侧查询用户的信息
预期结果：
语音业务正常。
b）MSC收到入局呼叫后，向MME发送Paging消息。c）MME向终端转发寻呼消息后，向MSC发送“SGsServiceRequest\消息。如果回落的目标LAI与SGs分配的LAI不同，UE在发起主叫前应先完成LAU。d)
e）如果GSM网络不支持DTM，Fallback流程需要进行suspend流程，正在进行的数据业务能够正常挂起测试说明：
eNodeB
BSS/RNS
1A. CS SERVICE NOTIFICATION
1b.NAS Extehded Service RequestMME
1A.PAGINGREQUEST
REQUEST
1A.SERVICE
S-GW/PGW
1c.CS Paging Reject
1d.S1-AP E Context ModificaltionRequest with s Fallback inditator1e.S1-AP JE Context Modification Response message2. Optional Measurement Report3a.co/NAqc
\ 3b, 3cf signalling connection release4.S1-AP:$1UECONTEXTRELEASEREQUEST5.S1 UE CONTEXT RELEASE
F6.UEchangesRAFthen,LAUORCOMBINEDRA/LAJPDATEORRAUPDATEORLAUANDRAU-7a. Suspend (see Ts 23.0g0)
9. Paging Response
gb.Signalling Connection Release7b.Suspend Request/Response
8. Update bearer(s)
O9a.Establish ds connection
9b.CQNNECTIONREJET
Sc.Location AreaUpdate ofCombined RAVLA Update注：7b可选
若MSC改
4.1.3.2空闲态MTCSFB
测试编号：4.1.3.2
测试项目：MT过程
测试分项目：空闲态MTCSFB
测试目的：验证UE在空闲状态下，能够进行被叫请求预置条件：
a）EPS和CS网络中各网元系统及操作维护台运行正常。用户已经签约EPS业务和CS业务。b)
UE已经联合附着，并处于ECM-IDLE状态测试步骤：
CS的用户呼叫该UE出发MTCSFB流程预期结果：
a）语音业务正常。
YD/T3134-2016
b）MME收到Paging消息（包含TMSI或IMSI、LAI等信息），使用TMSI（或IMSI）找到MME中对应的S-TMSI，在对终端的寻呼消息中包含S-TMSI字段。c）继续进行MTCSFB
测试说明：
eNodeB
7a. Extended Service RequestRNC/BSC
4.Paging Request
7a. Service Request
7b.InitialUEContextSetup
8.UEcontext建立之后，后续流程与MT激活态相同。MSC
2.SRIprocedure
