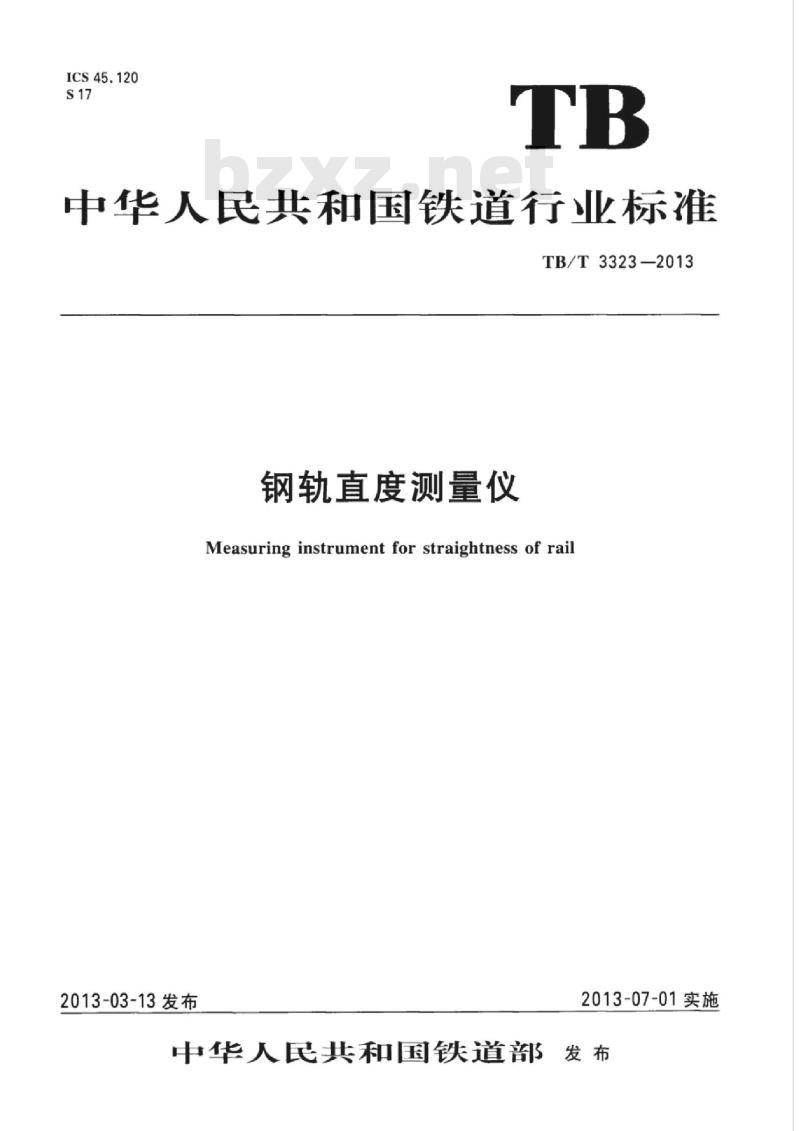

【TB铁路运输标准】 钢轨直度测量仪

ICS45.120
中华人民共和国铁道行业标准
TB/T3323-—2013
钢轨直度测量仪
Measuring instrument for straightness of rail2013-03-13发布
2013-07-01实施
中华人民共和国铁道部发布

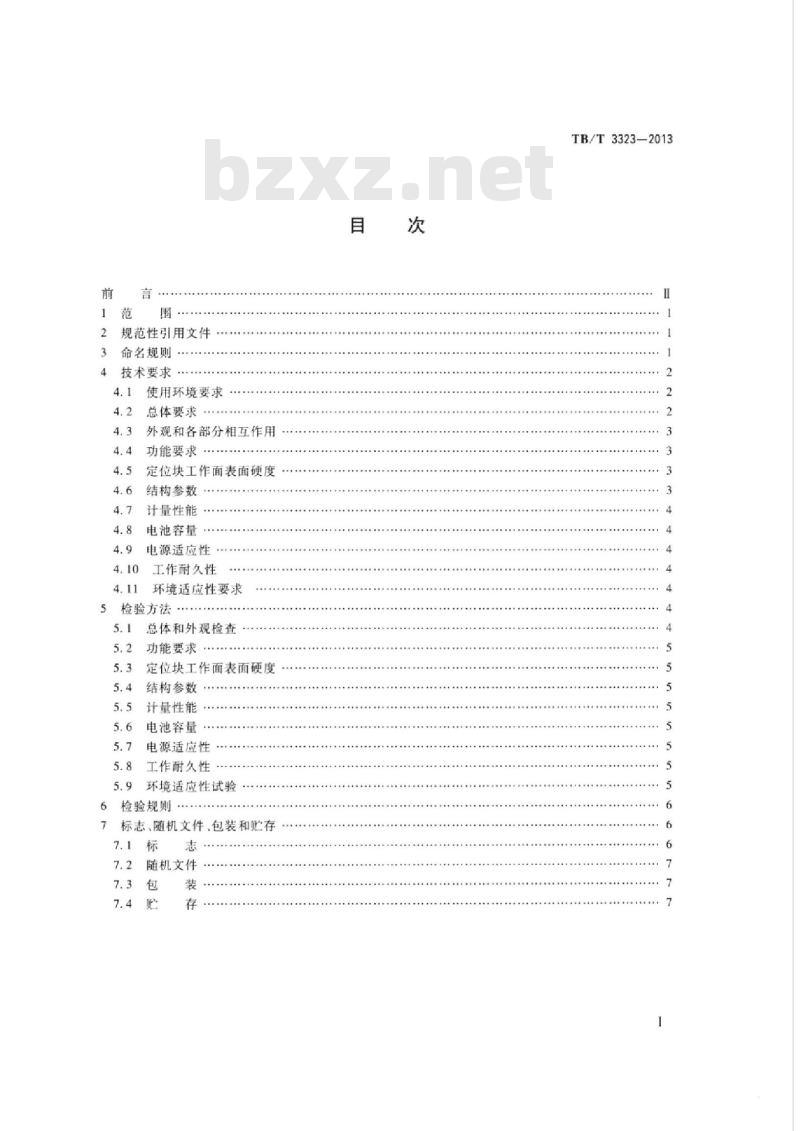

规范性引用文件
命名规则
技术要求
使用环境要求bzxZ.net
总体要求
外观和各部分相互作用
功能要求
定位块工作面表面硬度
结构参数
计量性能
电池容量
电源适应性
工作耐久性
环境适应性要求
检验方法
总体和外观检查
功能要求
定位块工作面表面硬度
结构参数
计量性能
电池容量
电源适应性
工作耐久性
环境适应性试验
检验规则
标志、随机文件、包装和贮存
随机文件
TB/T3323-2013
TB/T3323-2013

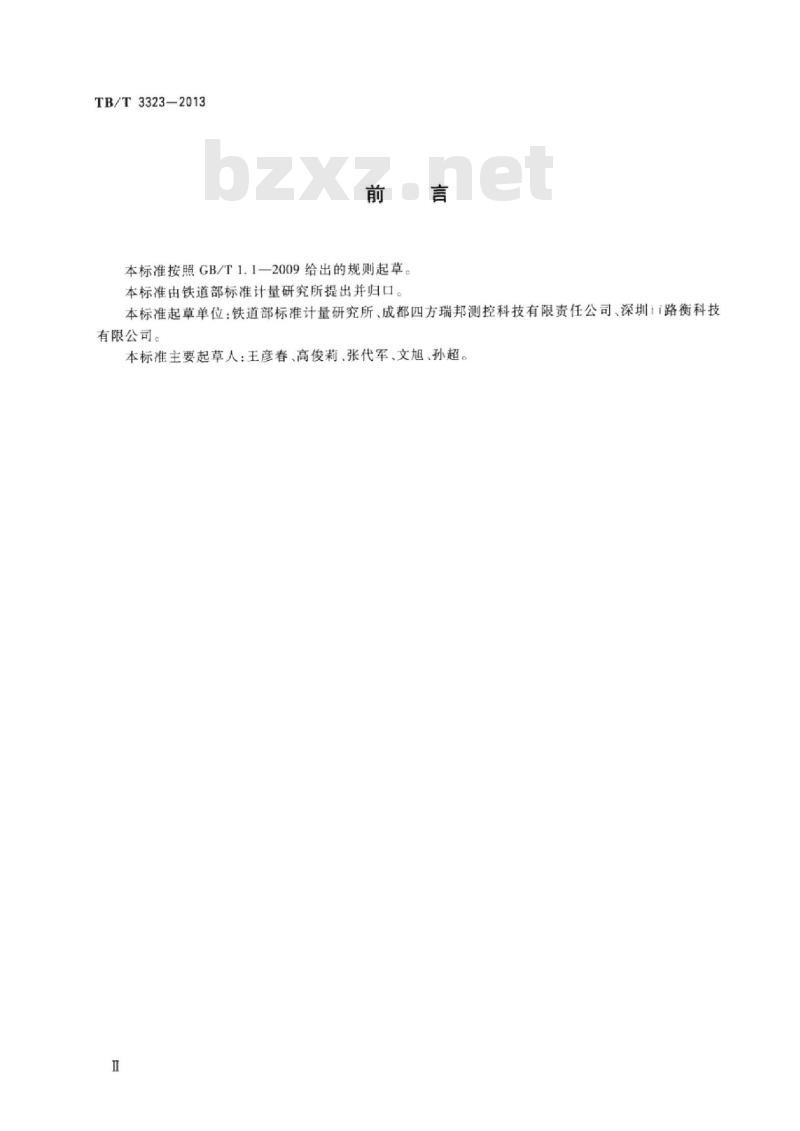

本标准按照GB/T1.12009给出的规则起草。本标准由铁道部标准计量研究所提出并归口。本标准起草单位：铁道部标准计量研究所、成都四方瑞邦测控科技有限责任公司、深圳ii路衡科技有限公司。
本标准主要起草人：王彦春、高俊莉、张代军、文旭、孙超。1范围
钢轨直度测量仪
TB/T3323-2013

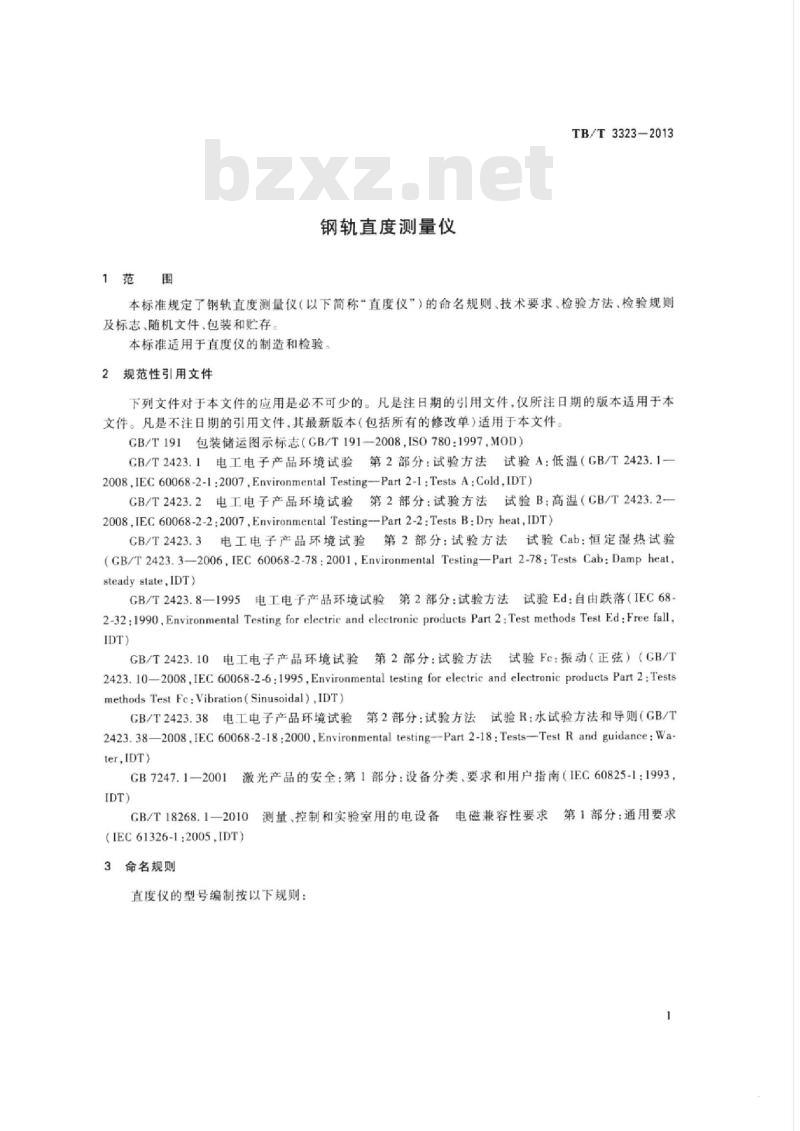

本标准规定了钢轨直度测量仪（以下简称“直度仪”）的命名规则、技术要求、检验方法、检验规则及标志、随机文件、包装和贮存。本标准适用于直度仪的制造和检验，2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件.其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志（GB/T1912008.IS0780.1997.M0D)
GB/T2423.1
电工电子产品环境试验
2008.1E60068-2-1.2007,EnwironnGB/T2423.2
电工电子产品环境试验
2008IEC60068-2-2:2007,
GB/T2423.3
第2部分：试验方法试验A：低温（GB/T2423.1-t2-1.Tests A:Cold,IDT)
第2部分：试验方法试验B：高温（CB/T2423.2-t2-2.TestsB.Dryheat,IDT
电工电子产品环境试验
第2部分：试验方法试验Cab：恒定湿热试验-2006,IEC 60068-2-78:2001,Environmental Testing—Part 2-78:Tests Cab:Damp heat,(GB/T2423.3-
steady state, IDT)
GB/T2423.8—1995电工电子产品环境试验第2部分：试验方法试验Ed：自由跌落（IEC68-2-32:1990,Environmental Testing for electric and electronic products Part 2:Test methods Test Ed:Free fall.IDT)
GB/T2423.10电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦）（CB/T2423.10—2008,IEC 60068-2-6:1995,Environmental testing for electric and electronic products Part 2:Testsmethods Test Fc: Vibration (Sinusoidal),IDT)GB/T2423.38电工电子产品环境试验第2部分：试验方法试验R：水试验方法和导则（GB/T2423.38—2008,IEC 60068-2-18:2000,Environmental testing--Part 2-18:Tests--Test R and guidance:Wa-ter,IDT)
GB7247.1一2001激光产品的安全：第1部分：设备分类、要求和用户指南（IEC60825-1：1993，IDT)
GB/T18268.1—2010测量、控制和实验室用的电设备电磁兼容性要求第1部分：通用要求(IEC61326-1:2005,IDT)
命名规则
直度仪的型号编制按以下规则：1
TB/T3323-2013
环境适应性标识（2位汉语拼音字母。如CW代表常温、DW代表低温改进尾注（用阿拉伯数字表示）企业标识《1-3位英文字母）
重叠连接测量功能的特征（可选）功能基本特征（S、B）
产品代号
其中，测量功能基本特征含义如下S型：轨顶面和轨侧面直度分别测量的直度仪：-B型：轨顶面和轨侧面直度同时测量的直度仪。示例1：ZDY-BJ—x-1-—CW型。表示有连接测量功能的轨项面和轨侧面直度同时测量的常温型直理义。示例2:ZDY—S
技术要求
4.1使用环境要求
1一DW型，表示无连接测量功能的轨项面和轨侧面直度分别测量的低温型直度直度仪在下列条件下应可靠工作：环境温度：低温型：-30℃~50℃；常温型：-10℃~60℃；相对湿度：不大于90%RH；
海拔：不大于2500m；
一电磁环境：在电气化线路上应可靠工作。4.2总体要求

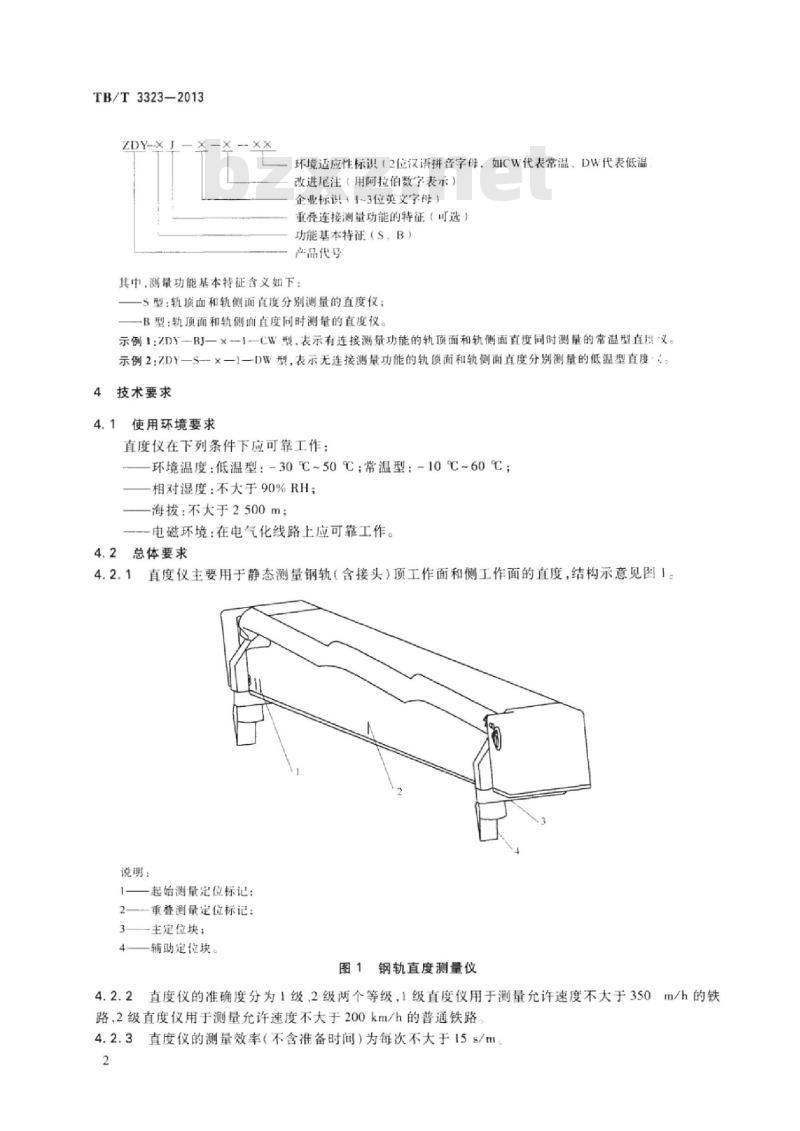

4.2.1直度仪主要用于静态测量钢轨（含接头）顶工作面和侧工作面的直度，结构示意见图1。说明：
起始测量定位标记：
一重叠测量定位标记：
3—主定位块：
辅助定位块。
图1钢轨直度测量仪
4.2.2直度仪的准确度分为1级，2级两个等级，1级直度仪用于测量允许速度不大于350m/h的铁路，2级直度仪用于测量允许速度不大于200km/h的普通铁路，4.2.3直度仪的测量效率（不含准备时间）为每次不大于15s/m。2
4.2.4直度仪重量不应大于7.0kg。4.3外观和各部分相互作用
4.3.1直度仪的定位块工作面不得有锈蚀、碰伤等缺陷。4.3.2传感器的保护措施应有效、可靠，应采取防尘措施。TB/T3323-2013
4.3.3采用激光测量的直度仪，激光出瞳功率不应大于5mW，并应按GB7247.1-2001第4章、第5章、第10章的相关要求采取防护措施和设置安全警告标志。4.3.4工作界面显示数据清晰，无重叠现象，亮度均匀4.3.5直度仪上应具有名称、型号、制造厂名、出厂日期、出厂编号等永久性标识。4.3.6驱动机构和传感器运行平稳、无阻滞现象；各紧固件应保证牢固可靠。4.4功能要求
4.4.1直度仪的最终测量结果应给出相应采样长度内的直度，并能根据所在位置的线路曲线参数对相应测量结果进行校正。其分辨力不应大于0.01mm。具有连接测量功能的直度仪应能够在3m范围内选择所需检测采样长度（1m、1.5m、2m、4.4.2
3m）；不具有连接测量功能的直度仪，其最小检测采样长度不应小于1m。4.4.3直度仪应具有轨项面和轨侧面的直度测量功能。直度仪应能测量轨顶中心线两侧各10mm范围内至少均布4处的轨项面直度。直度仪应能双方向测量。4.4.4
次数。
直度仪应具有图形和数字界面，能显示测量数据及其位置，并能回放测量数据和查询工作直度仪应具有检测数据的存储功能，存储容量满足连续记录1000次数据的要求。存储内容应包含时间、线名、行别、股别、里程、接头编号及其采样长度（单位为米）等信息，文件保存的格式为文本文件。
4.4.6直度仪表面的（重叠）测量位置指示标志应固定、清晰、便于操作，重叠区段长度不应小于500mm
直度仪应具备标定和检定操作界面。4.4.7
4.5定位块工作面表面硬度
直度仪各工作面的表面硬度不应小于50HRC。4.6结构参数
4.6.1定位块工作面表面粗糙度
直度仪各工作面的表面粗糙度为MRRRa.8μum。4.6.2直度的测量范围
直度的测量范围应覆盖±4mm。
4.6.3有效工作长度
有效工作长度不应小于1000mm
4.6.4辅助定位的有效高度
侧面测量的轨顶定位面到测量点中心的有效高度不应超过（16±0.2）mm。4.6.5侧面测量和顶面测量定位面间的垂直度侧面测量和顶面测量定位面间的垂直度公差为0.1mm。两端顶面测量定位块的共面性
两端顶面测量定位块的共面性不应大于其允许误差4，4按式（1）计算。4=0.03+0.02×L/1000
式中：
L—两端主定位块间的距离，单位为毫米（mm）；4共面性允许误差，修约至0.01，单位为毫米（mm）。()
TB/T3323-2013
4.7计量性能
4.7.1测量误差
测量误差是指直度仪对已知直线度的平尺进行测量的直线度误差。测量误差应符自表1的规定。对于不具有连接测量功能的直度仪，测量误差仅限于其最大检测采样长度范围内衍合表1的规定。
直度仪充许测量误差
测量误差
4.7.2测量重复性
测量重复性
若实际测量长度大于采样长度，则取测：范围任意1m长度的测量结果
若实际测量长度小于采样长度，则分次叠测量，取其最终测量结果
单点5次测量结果的极差值作为其重复性，应符合表1的规定。4.8电池容量
直度仪配备的电池持续工作时间不应少于1000次。4.9电源适应性
当直度仪的电源电压在额定值的90%～120%范围内变化时，应能正常工作。4.10工作耐久性
直度仪连续工作20000次后，应能满足准确度要求。4.113
环境适应性要求
环境适应性应符合如下要求：
直度仪分别在低温（低温型为-30℃，常温型为-10℃）和常温环境条件下对标准平尺同一区段a）
进行直线度测量，其结果变动量，1级直度仪不应大于0.015mm，2级直度仪不应大于025mm。b)
直度仪分别在高温（低温型为50℃，常温型为60℃）和常温环境条件下对标准平：的同一区段进行直线度测量，其结果变动量，1级直度仪不应大于0.015mm，2级直度不应大于0.025mm。
直度仪放置于40℃、93%RH的环境条件下12h后应正常工作。直度仪以正常使用姿态自500mm高处自由跌落2次后，应无外观破损，且可靠工\。直度仪保证在频率1Hz~35Hz；加速度幅值：2m/s：振动方向：垂直；持续时间1C5min后，应无结构松动和机械损伤，并应正常工作。直度仪按CB/T2423.38在严酷等级为（10±5）mm/h，Dsc=（1.9±0.2）mm的雨i卡条件下，持续时间30min应可靠工作。
直度仪的电磁兼容性应符合CB/T18268.1—2010第6章（性能判据B）的规定。5检验方法
5.1总体和外观检查
先目测和手动试验检查外观和各部分相互作用，然后开启直度仪，预热并试运行，对工作状态进行4
检查。
5.2功能要求
在额定电源电压下，实际运行直度仪的设定、测量等程序并检查相关功能。定位块工作面表面硬度
来用（氏）硬度计进行检测
5.4结构参数
5.4.1定位块工作面表面粗糙度
采用表面粗糙度样块以比较法进行检测。5.4.2直度的测量范围
TB/T3323—2013
先将直度仪放置于标准平尺之上并在主定位块处加垫4mm量块，再在平尺上平面的两主定位块之间放置8mm量块，采用直度仪对8mm量块和平尺上表面进行测量，测量误差应符合表1的规定。必要时采用相同的方法在直度仪的侧面方向进行测量。5.4.3有效工作长度
采用钢卷尺测量传感器的最大（移动）工作距离。5.4.4辅助定位块的有效高度
采用深度尺测量。
5.4.5侧面测量和顶面测量定位面间的垂直度用直角尺和塞尺检查。
5.4.6两端顶面测量定位块的共面性将直度仪放置在平板（尺）上，使直度仪两端主定位块与平板（尺）工作表面接触，用塞尺检查。5.5计量性能
5.5.1测量误差
先采用电子水平仪或合像水平仪对3m平尺的直线度进行测量（除起点外，1m内等距取10个测量点，3m内等距取10个测量点），得到各点的标准值；在测量范围内，用直度仪在相同的条件下，再对3m平板或平尺分别进行5次（实际）测量，对应点之差即为测量误差。分别对1m和3m范围进行准确度评定。对于1.5m和2m采样长度，均除起点外，等距取10个测量点按相同方法进行。5.5.2测量重复性
对5.5.1中测量结果进行计算得到测量重复性。5.6电池容量
电池充电饱满后开机，在0℃~35℃状态下，测量电池持续工作时间。5.7电源适应性
用可调直流稳压电源改变其电压值，分别在额定值的90%和120%进行检测。5.8工作耐久性
外接电源，直度仪以每周期不大于15s的方式连续工作20000次（约3.5d)后，按4.7进行检测。5.9环境适应性试验
环境适应性试验方法如下！
借助0级平尺按GB/T2423.1进行低温试验。先将直度仪稳定地放在0级平尺上并妥善固a
定，在常温下妥善放置于试验箱内，并将直度仪开机对平尺的直度进行测量，然后将直度仪关机。在试验箱温度达到低温（低温型为-30℃，常温型为-10℃）状态后恒温2h，然后在试验箱内开机并预热15min，再对平尺的直度进行测量，并计算各点的变动量，取最大值为直度仪最终结果的直度变化量。试验后在试验箱内恢复至常温状态。b）借助0级平尺按GB/T2423.2进行高温试验。先将直度仪稳定地放在0级平尺上并妥善固5
TB/T3323—2013
定，在常温下妥善放置于试验箱内，并将直度仪开机对平尺的直度进行测量，然后直度仪关机。在试验箱温度达到高温（低温型为50℃，常温型为60℃）状态后恒温2h，然在试验箱内开机并预热15min，再对平尺的直度进行测量，并计算各点的变动量，取最大值直度仪最终结果的直度变化量。
按GB/T2423.3对直度仪进行恒定湿热试验。直度仪关机，在湿热（40℃，93%HH)状态下持续12h，在该湿热条件下，直度仪开机，检查其工作状态。采用相应的试验装置对直度仪按GB/T2423.8一1995方法的要求进行试验，试·后开机并按4.7进行检测。跌落试验后可重新标定。采用相应的试验装置对直度仪按GB/T2423.10方法的要求进行试验，试验后开1并按4.7进行检测。振动试验后可重新标定。直度仪开机，按GB/T2423.38方法Ral对直度仪进行水试验，检查其工作状态。直度仪开机，按GB/T18268.1—2010表2（外壳部分）进行静电放电（ESD）和射电磁场辐g）
射试验。
6检验规则
检验分为型式检验和出厂检验。6.2
凡属下列情况之一时应进行型式检验：a)
新产品定型或产品转厂生产定型时：产品的设计和工艺上的变更足以引起某些性能发生变化时：当出厂检验结果与以前的型式检验结果差异较大时；产品停产两年以上恢复生产时。型式检验的样品应从出厂检验合格的产品（至少5台）中抽取1台。型式检验及出厂检验项目见表2。表2型式检验及出厂检验项目
4.2、4.3
试验项目
总体和外观检查
功能要求
定位块工作面表面硬度
结构参数检验
计量性能检验
电池容量
电源适应性检验
工作耐久性试验
环境适应性试验
注：“V\表示应检验；“一\表示可不检验。6.5
每台直度仪应经出厂检验合格，并出具产品合格证。7
标志。随机文件、包装和贮存
每台产品均应有铭牌。铭牌应至少注明：6
型式检验
出广险验
产品名称及型号：
准确度等级；
出厂编号：
出厂年月；
制造企业（代号）。
随机文件
TB/T3323-2013
每台设备出厂时应提供产品合格证、电路原理图、使用和维护说明书、装箱单各一份，并配备数据后处理应用软件。
设备的包装应按GB/T191的规定，标明小心轻放”、“向上”“怕湿”等标志，并标明产品名称及型号、制造企业（代号）或商标、收货单位的名称、地址等。包装箱应采取防潮、防振、防尘措施，预防运输过程中可能造成的损坏。
设备应贮存在通风良好、温度-25℃~55℃、空气相对湿度不应大于90%RH、周围无带酸、碱或其他有害介质的库房中。
贮存超过半年以上，应开箱通风；贮存超过一年，按4.2、4.3的要求进行总体和外观检查，7
中华人民共和国
铁道行业标准
钢轨直度测量仪
Measuring instrument for straightness f railTB/T3323-2013
中国铁道出版社出版、发行
（100054.北京市西城区右安门西街8读者服务部电话：市电（010)51873174，路电（121）73174中国铁道出版社印刷厂印刷
版权专有
开本：880mmx1230mm
2013年6月第1版
侵权必究
印张：1
数：13千字
2013年6月第1次印刷
151133959
价：10.00
