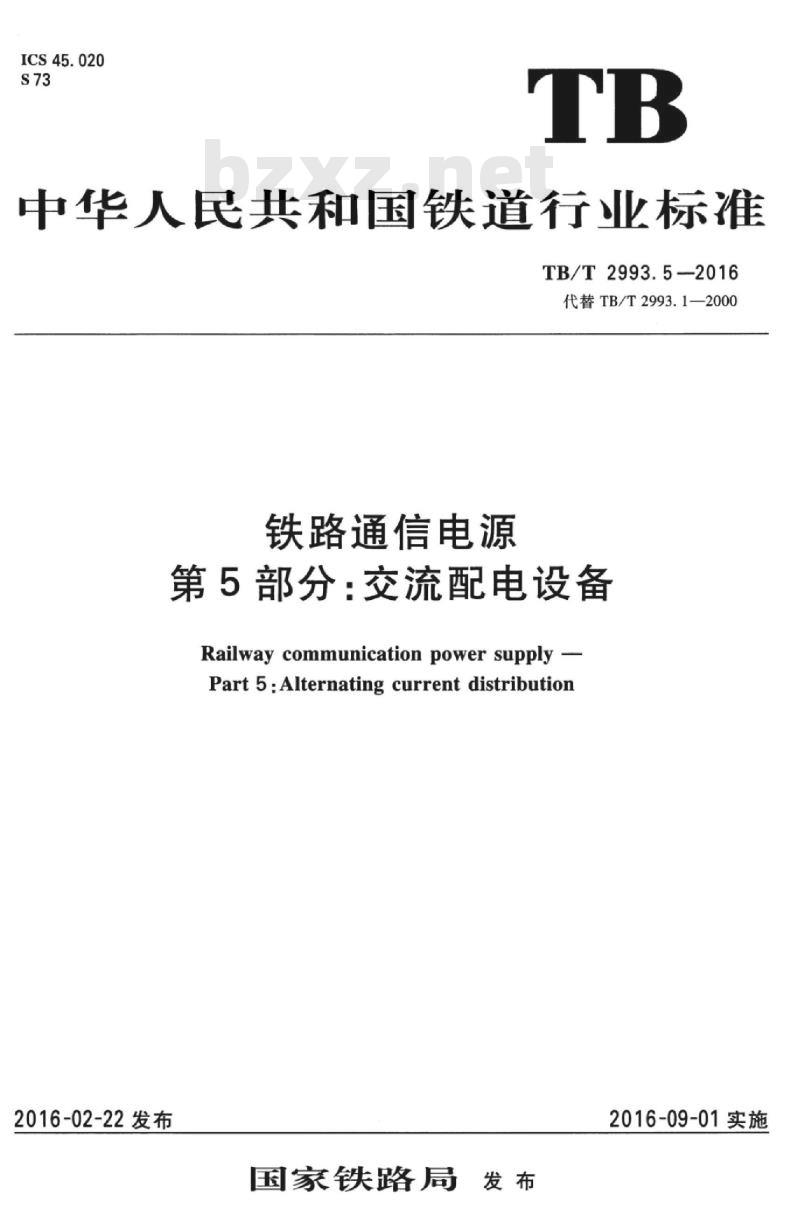

ICS45.020
中华人民共和国铁道行业标准
TB/T2993.5—2016
代替TB/T2993.1—2000
铁路通信电源
第5部分：交流配电设备
Railway communication power supply-Part 5:Alternating current distribution2016-02-22发布
国家铁路局发布
2016-09-01实施

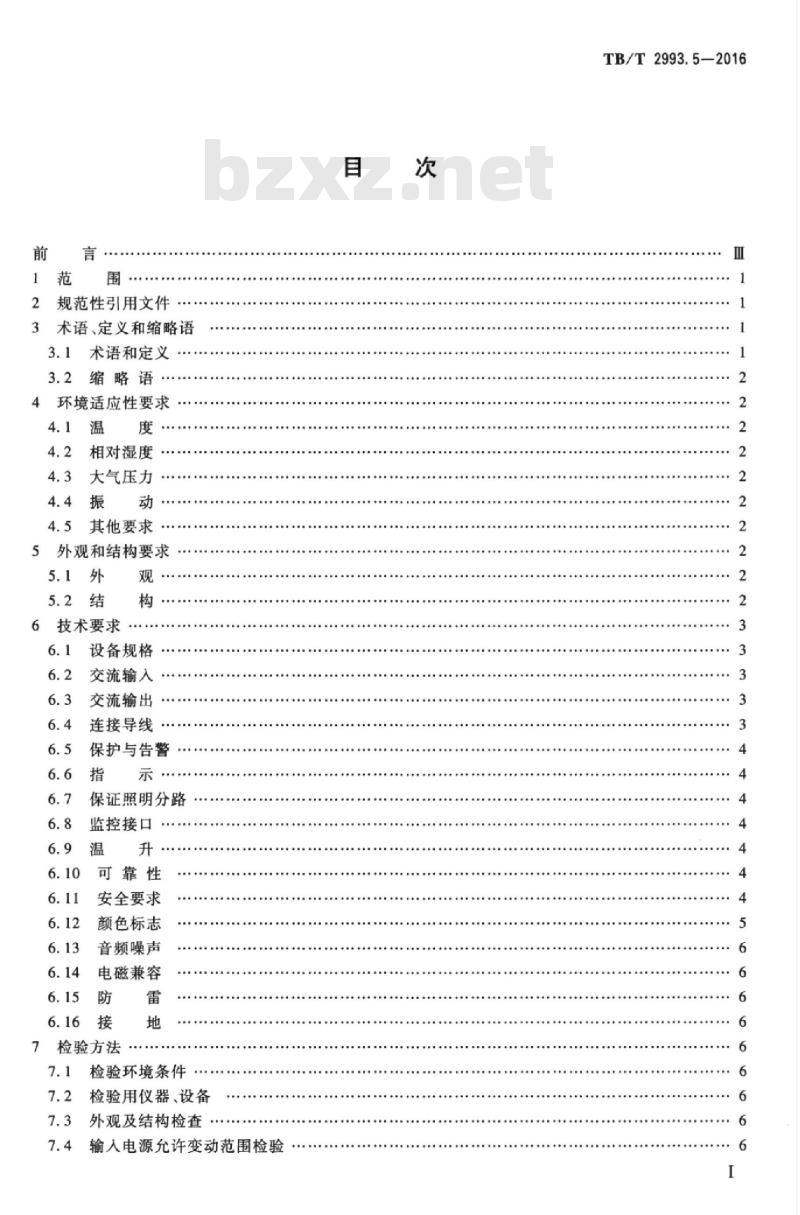

2规范性引用文件
3术语、定义和缩略语
3.1术语和定义
3.2缩略语
4环境适应性要求
4.2相对湿度
大气压力
4.5其他要求.
5外观和结构要求
6技术要求
设备规格
交流输入
交流输出
连接导线
保护与告警
保证照明分路
监控接口
可靠性
安全要求
颜色标志
音频噪声
电磁兼容
7检验方法
检验环境条件
检验用仪器、设备
外观及结构检查
输人电源允许变动范围检验
TB/T2993.5—2016
HiiKAoNiKAca
TB/T2993.5—2016

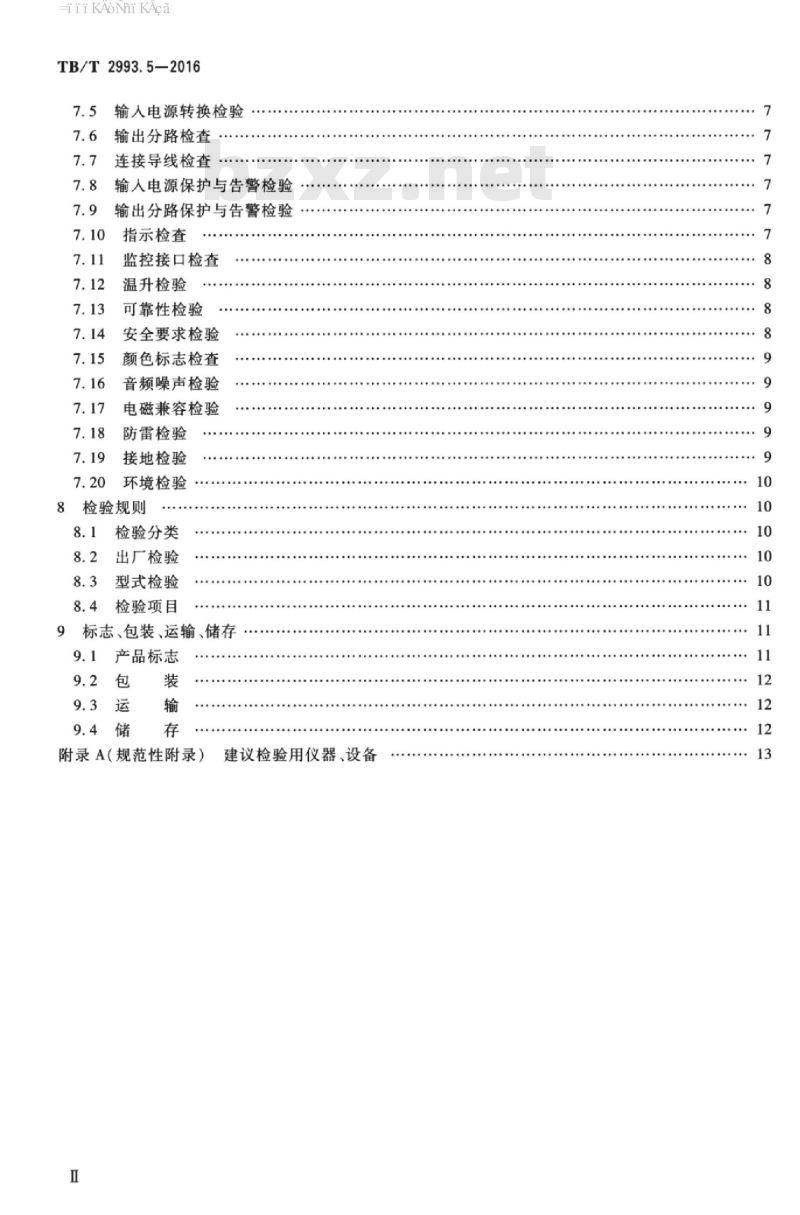

输人电源转换检验
输出分路检查
连接导线检查
输入电源保护与告警检验
输出分路保护与告警检验
指示检查
监控接口检查
温升检验
可靠性检验
安全要求检验
颜色标志检查
音频噪声检验
电磁兼容检验
防雷检验
接地检验
环境检验
检验规则
检验分类
出厂检验
型式检验
检验项目
9标志、包装、运输、储存
9.1产品标志
附录A（规范性附录）
建议检验用仪器、设备
iiKAoNniKAca

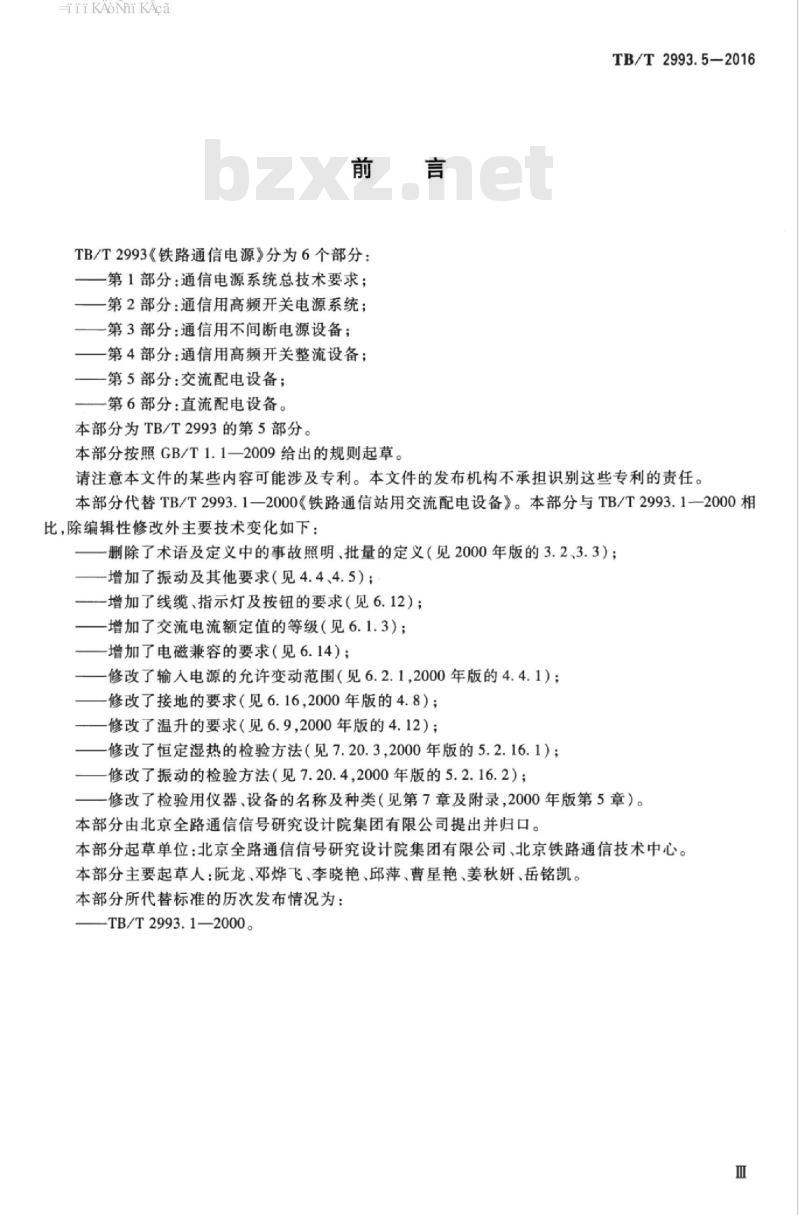

TB/T2993《铁路通信电源》分为6个部分：一第1部分：通信电源系统总技术要求；一第2部分：通信用高频开关电源系统；一第3部分：通信用不间断电源设备：一第4部分：通信用高频开关整流设备；一第5部分：交流配电设备；
一第6部分：直流配电设备。
本部分为TB/T2993的第5部分。
本部分按照GB/T1.1一2009给出的规则起草。TB/T2993.5—2016
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分代替TB/T2993.1—2000《铁路通信站用交流配电设备》。本部分与TB/T2993.1—2000相比，除编辑性修改外主要技术变化如下：删除了术语及定义中的事故照明、批量的定义（见2000年版的3.2、3.3）；-增加了振动及其他要求（见4.4、4.5）；一增加了线缆、指示灯及按钮的要求（见6.12）；增加了交流电流额定值的等级（见6.1.3）：—增加了电磁兼容的要求（见6.14）；修改了输人电源的允许变动范围（见6.2.1,2000年版的4.4.1）；修改了接地的要求（见6.16,2000年版的4.8）；修改了温升的要求（见6.9，2000年版的4.12）；修改了恒定湿热的检验方法（见7.20.3,2000年版的5.2.16.1）；修改了振动的检验方法（见7.20.4，2000年版的5.2.16.2）；一修改了检验用仪器、设备的名称及种类（见第7章及附录，2000年版第5章）。本部分由北京全路通信信号研究设计院集团有限公司提出并归口。本部分起草单位：北京全路通信信号研究设计院集团有限公司、北京铁路通信技术中心。本部分主要起草人：阮龙、邓烨飞、李晓艳、邱萍、曹星艳、姜秋妍、岳铭凯。本部分所代替标准的历次发布情况为：TB/T2993.1—2000。
Hii KAoNni KAca
HiiKAoNiKAca
1范围
铁路通信电源第5部分：交流配电设备TB/T2993.5—2016
本部分规定了铁路通信电源交流配电设备的环境适应性要求，外观和结构要求，技术要求，检验方法，检验规则，标志、包装、运输、储存。本部分适用于铁路通信交流额定电压为220V/380V，额定频率为50Hz的交流配电设备的产品制造和检验，不适用于壁挂式交流配电设备。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志
GB/T2423.1—2008电工电子产品环境试验第2部分：试验方法试验A：低温GB/T2423.2一2008电工电子产品环境试验第2部分：试验方法试验B：高温GB/T2423.3一2006电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热方法GB/T2423.10一2008电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦）GB/T3797电气控制设备
GB/T3873
通信设备产品包装通用技术条件5人机界面标志标识的基本和安全规则指示器和操作器件的编码规则GB/T4025
GB/T4798.1电工电子产品应用环境条件第1部分：贮存GB/T4798.2电工电子产品应用环境条件第2部分：运输GB4943.1一2011信息技术设备安全第1部分：通用要求GB/T4980容积式压缩机噪声的测定GB7251.1一2013低压成套开关设备和控制设备第1部分：总则GB7947人机界面标志标识的基本和安全规则导体颜色或字母数字标识GB/T18380.12一2008电缆和光缆在火焰条件下的燃烧试验第12部分：单根绝缘电线电缆火焰垂直蔓延试验1kW预混合型火焰试验方法GB/T19520.1电子设备机械结构482.6mm（19in）系列机械结构尺寸第1部分：面板和机架GB/T19520.2电子设备机械结构482.6mm（19in）系列机械结构尺寸第2部分：机柜和机架结构的格距
GB/T19520.17电子设备机械结构482.6mm（19in）系列机械结构尺寸第3-105部分：1U高度机箱的尺寸和设计要求
GB/T24338.5—2009车
轨道交通电磁兼容第4部分：信号和通信设备的发射与抗扰度GB50054—2011低压配电设计规范GB50174一2008电子信息系统机房设计规范YD/T282—2000通信设备可靠性通用试验方法YD/T1363.3通信局（站）电源、空调及环境集中监控管理系统第3部分：前端智能设备协议3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。1
HiiKAoNniKAca
TB/T2993.5-2016
保证照明 ensure lighting
保证通信设备维护工作所必需的最低限度的照明。保证照明为交流照明，由自备交流电源供电。3.2缩略语
下列缩略语适用于本文件。
MTBF：平均故障间隔时间（MeanTimeBetweenFailure）PCB：印刷电路板（PrintedCircuitBoard）4环境适应性要求
4.1温度
设备应符合下列温度要求：
a）工作温度：-5℃～+40℃；
b）储运温度：40℃~+70℃。
4.2相对湿度
设备应符合下列湿度要求：
a）工作相对湿度：不大于90%（40℃±2℃）：b）储运相对湿度：不大于95%（40℃±2℃）。4.3大气压力
设备在70kPa~106kPa大气压力下应正常工作。4.4振动
设备应承受频率为10Hz~55Hz、振幅为0.35mm的正弦波振动。4.5其他要求
设备的工作环境应无导电爆炸尘埃，应无腐蚀和破坏绝缘的气体或蒸汽。空气含尘浓度应符合GB50174—2008中5.1.2的规定范围。5外观和结构要求
外观应符合下列要求：
机柜表面喷涂无眩目反光的覆盖层，颜色均匀一致，面板平整，无起泡、无裂纹、无流痕、无毛a)
刺；镀层牢固、平整，无剥落、无锈蚀、无裂痕；焊接均匀、牢固，无夹渣、无变形、无烧穿；所有黑色金属件覆盖可靠的覆盖层；b）
标牌、标志、标记平整清晰：
裸露母线平直，表面无毛刺及显著的痕印、起皮等缺陷，弯曲处无裂痕；端头及连接处进行相d
应的工艺处理，使其具有良好的导电性能。5.2结
结构应符合下列要求：
机柜结构尺寸符合GB/T19520.1GB/T19520.2的有关规定，机柜内子架设备的结构尺寸符a)
合GB/T19520.17的有关规定；
结构设计方便操作、检查和修理，保证系统安全运行；机柜适合正面及背面维修，机柜门在不小于90°的角度内灵活开启：c
配电设备有紧固用的地脚螺丝钉，并具有和其他配电设备或整流设备并列用的安装孔；机柜顶部及底部设出线孔，侧面和底部有防振加固的安装孔，所有紧固处有防松动装置；e）
配电设备的金属壳体，焊有不小于M8的铜质接地螺母；f）
HiiKAoNiKAca
g）机柜所用的线缆颜色符合GB7947的有关规定；h）机柜所用的指示灯和按钮的颜色符合GB/T4025的有关规定。6技术要求
6.1设备规格
6.1.1系列
TB/T2993.5—2016
交流配电设备的交流电压、电流值应从6.1.2及6.1.3规定的额定值系列中选取。6.1.2交流电压额定值
单相三线制：220V。
三相五线制：380V。
6.1.3交流电流额定值
50A、100A、160A、200A、250A、400A、630A、800A、1000A。6.1.4交流频率额定值
50Hz。
6.2交流输入
6.2.1允许变动范围
交流配电设备对交流输人允许变动范围的要求应符合表1的规定。表1
输入电源充许变动范围
6.2.2输入电源电路
交流输人电源
电压波形畸变率
允许变动范围
220V(176V~264V)
380V(304V456V)
50Hz±5Hz
输人电源为三路时，其中两路接输人交流电源，一路接自备发电机。输人电源为两路时，应设两个输人电源电路，两路均接输人交流电源。两个输入交流电源电路中，一路为主用电路，一路为备用电路。6.2.3输入电源转换
两路输人交流电源应具有自动转换功能；输人交流电源与自备发电机应具有手动转换功能。两路输人交流电源电路中，设备应具有一路电路优先输入功能。输人电源自动转换时，设备应具有短路保护性能，应有可靠的电气联锁和机械联锁装置；切换时间不大于10s。
输人电源手动转换时，设备应具有可靠的机械联锁装置。6.3交流输出
输出分路的数量和容量的配置应符合负载的需要；输出分路同时使用的负载容量之和不应超过配电设备的额定容量。
6.4连接导线
连接导线应具有与额定绝缘电压相适应的绝缘。电路的绝缘导线应按规定的载流量选择，同时应考虑机械强度的需要。导线截面应符合CB50054—2011中3.2.2的要求。裸露母线应采用紫铜制造。
HiiKAoNi KAca
TB/T2993.5—2016
6.5保护与告警
6.5.1输入
输人电源电路应设过压、欠压、过流和缺相保护装置。在交流电源停电、供电恢复、过压、欠压、过流和缺相时，应有可闻、可视告警信号。告警信号发生后，能手动切断可闻告警信号。6.5.2输出
交流输出分路应设保护装置，如熔断器、断路器等。在输出分路熔断器熔断或断路器断开时，应有可闻、可视告警信号。告警信号发生后，能手动切断可闻告警信号。6.6指示
三相交流配电设备应具有监视交流输人线电压、电流的指示；单相交流配电设备应具有监视交流输人相电压、电流的指示。
交流配电设备的输出电压显示的允许误差不应超过±1%，输出电流显示的允许误差不应超过±2%，输出频率显示的允许误差不应超过±2%。6.7此内容来自标准下载网
保证照明分路
交流配电设备应设保证照明分路。6.8监控接口
交流配电设备应具有与系统监控单元连接的接口电路，其通信接口和通信协议应符合YD/T1363.3的规定。
通过额定电流时，各电器元件和部件的温升不应超过表2的规定。表2各电器元件和部件的温升
连接外部绝缘导线的接头
触接处无被覆层
铜母线的接头
触接处糖锡
触接处镀银或镀镍
铝母线触头（触接处超声波塘锡）熔断器触头
触接处镀锡
触接处镀银或镀镍
刀开关触头（紫铜或其合金制品）金属表面
可能会触及的壳体
6.10可靠性
交流配电设备的MTBF不应小于1×10″h。6.11安全要求
6.11.1绝缘电阻
绝缘表面
塑料绝缘导线表面
交流配电设备输人对地、输出对地、输人对输出的绝缘电阻均不应小于2MQ。4
单位为开
6.11.2抗电强度
TB/T2993.5—2016
交流配电设备的输人对地，输出对地，输人对输出，非电连接的两个带电回路之间以及工作在60V以下不与主电路直接连接的辅助电路，应承受表3规定的交流电压（50Hz）1min无击穿、飞弧现象。对地漏电流不应大于10mA。
表3抗电强度检验电压
额定电压
注：抗电强度检验电压为均方根值。6.11.3接触电流和保护导体电流抗电强度检验电压
单位为伏
在正常工作状态下，交流配电设备的保护地（PE）对输人的中性线（N）的接触电流不应大于3.5mA。
在设备工作异常，接触电流大于3.5mA时，保护导体电流的有效值不应超过每相输人电流的5%，如果负载不平衡，则应采用3个相电流的最大值来计算。在保护导体大电流通路上，保护导体的截面积应符合GB50054一2011中3.2.14的规定。在靠近设备的电源连接端处，应设置标有警告语或类似词语的标牌。
6.11.4材料阻燃性能
交流配电设备所用的PCB的阻燃等级应符合GB4943.1—2011中规定的V-0要求，塑胶导线应承受GB/T18380.12一2008中第5章规定的检验，其他绝缘材料的阻燃等级应符合GB4943.1—2011中规定的V-1要求。
6.11.5主电路接头间的相序和极性排列交流配电设备主电路接头间的相序和极性排列应符合表4的规定。只有在受结构限制，不能完全符合表4规定时充许例外，但应有明显的标志。表4主电路接头间的相序和极性排列相
LI相（A相）
L2相(B相）
L3相(C相）
N线（中性线）
6.11.6电气间隙和爬电距离
垂直排列
水平排列
前后排列
交流配电设备中各带电回路之间以及带电零部件、导电零部件、接地零部件之间的电气间隙和爬电距离应符合GB/T3797的有关规定。6.12颜色标志
交流配电设备中交流母线，指示灯及按钮的颜色的色标应符合下列规定：a）交流三相电路的A相：黄色；b）
交流三相电路的B相：绿色；
交流三相电路的C相：红色；
TB/T2993.5—2016
d）零线或中性线：淡蓝色；
e）安全用的接地线：黄和绿双色；f)
用双芯导线或双根绞线连接的交流电路：红黑色并行：g）指示灯：“工作正常”信号灯为绿色，“故障告警”信号灯为红色，“声音开关”为黄色：无故障时“工作正常”信号灯亮；故障时“工作正常”信号灯熄灭，故障告警信号灯亮，蜂鸣器发出声音告警：
h）按钮：启动为绿色，停止为红色。6.13音频噪声
不应大于55dB（A计权）。
6.14电磁兼容
各电器元件动作时产生的热量、电弧、冲击、振动、磁场和电场，均不应影响其他电器元件的正常工作。
交流配电设备在进行射频场感应的传导骚扰抗扰性、电快速瞬变脉冲群抗扰性、浪涌抗扰性检验中或检验后应符合GB/T24338.5—2009中表4的要求。6.15防雷
交流配电设备的防雷应符合下列要求：a）交流配电设备应设防雷保护装置；b）交流配电设备应承受模拟雷电流冲击波波形为8/20μs、电流峰值为20kA的冲击5次，每次检验冲击间隔时间不小于1min；c）交流配电设备内部防雷地线应和保护接地端子就近连接。6.16接地
交流配电设备的接地应符合下列要求：a）交流配电设备应具有中性线装置和保护接地装置：交流配电设备的中性线装置应与机柜绝缘：b)
配电设备保护接地装置与金属壳体的接地螺母应连接，保护地线的接线端子应采用铜材，其连接电阻值不应大于0.1Q。
7检验方法
7.1检验环境条件
通电前被测设备应与环境温度平衡，按产品规定预热时间对被测设备进行预热。除非另有规定，检验应在检验用标准大气条件下进行。检验用标准大气条件为：
a）环境温度：15℃~35℃；
b）相对湿度：25%~75%；
c）大气压力：86kPa~106kPa。
7.2检验用仪器、设备
见附录A。
7.3外观和结构检查
目测设备的外观和结构，记录结果。7.4输入电源允许变动范围检验
测试基本原理图见图1。
输人电源允许变动范围检验按下列步骤进行：a）检查供电制式是否为单相三线制或三相五线制；6
