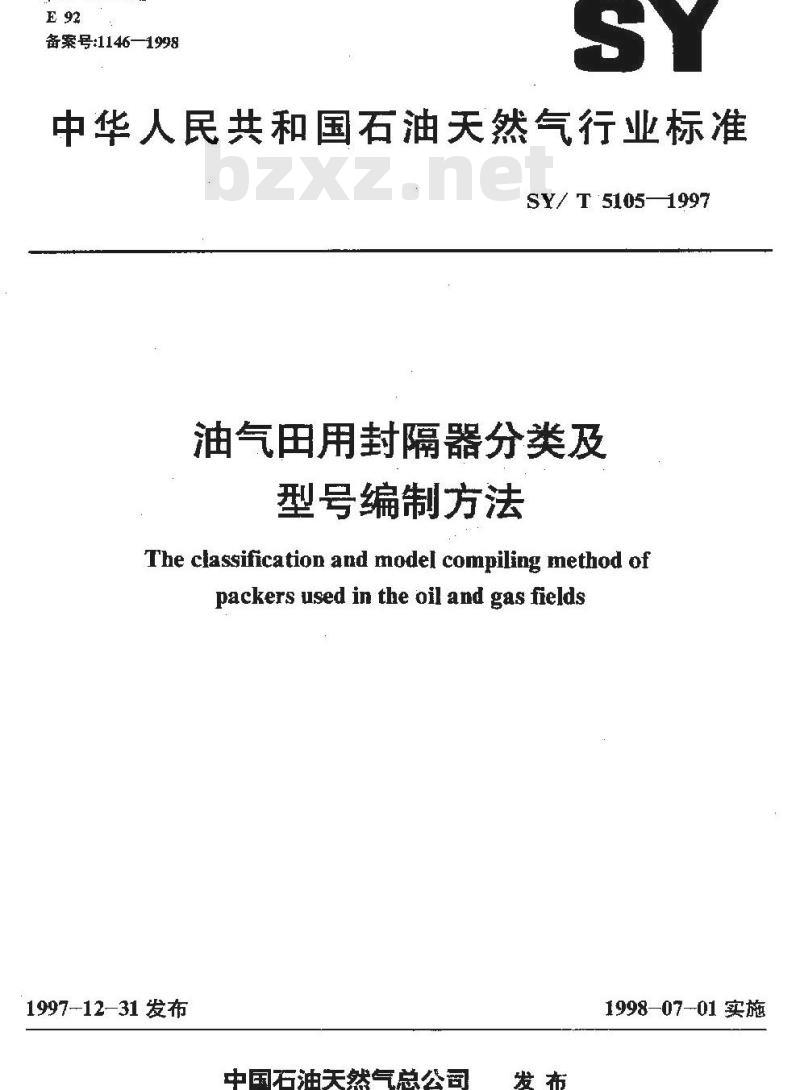

【石油天然气行业标准(SY)】 油气田用封隔器分类及型号编制方法

ICS 75.180.01
备案号：1146—1998
中华人民共和国石油天然气行业标准SY/ T 5105-1997
油气田用封隔器分类及
型号编制方法
The classification and nodel compiling method ofpackers used in the oil and gas fields1997-12-31发布
中国石油天然气总公司
1998-07-01实施
SY/ T 51051997

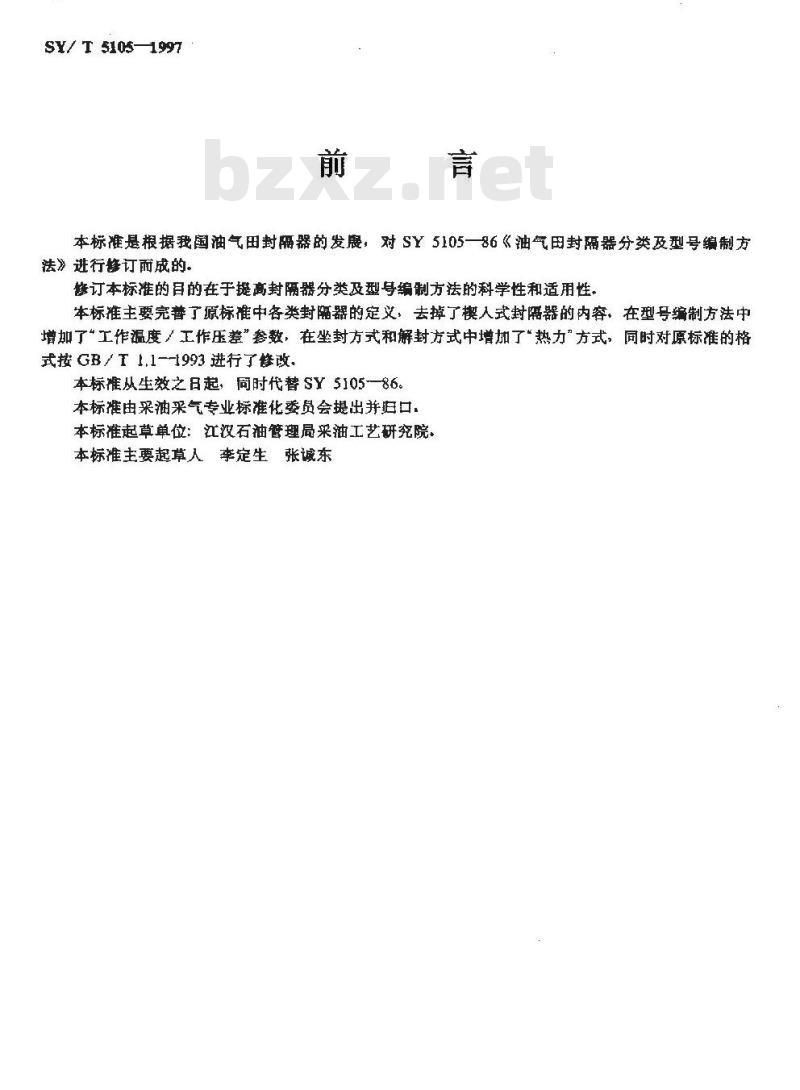

本标准是根据我国油气田封隔器的发展，对SY5105—86《油气田封隔器分类及型号编制方法》进行餐订而成的
修订本标准的目的在于提高封隔器分类及型号编制方法的科学性和适用性，本标准主要完誉了原标准中各类封随器的定义，去掉了楔人式封隔器的内容，在型号编制方法中增加了“工作温度工作压差”参数，在坐封方式和解封方式中增加了“热力”方式，同时对原标准的格式按GB/T1,1--1993进行了修改、本标准从生效之日起，同时代替SY5105一86。本标推由采油采气专业标准化委员会提出并归口，本标准起草单位：江汉石油管理局采油工艺研究院。本标准主要起草人李定生张诚东1范围

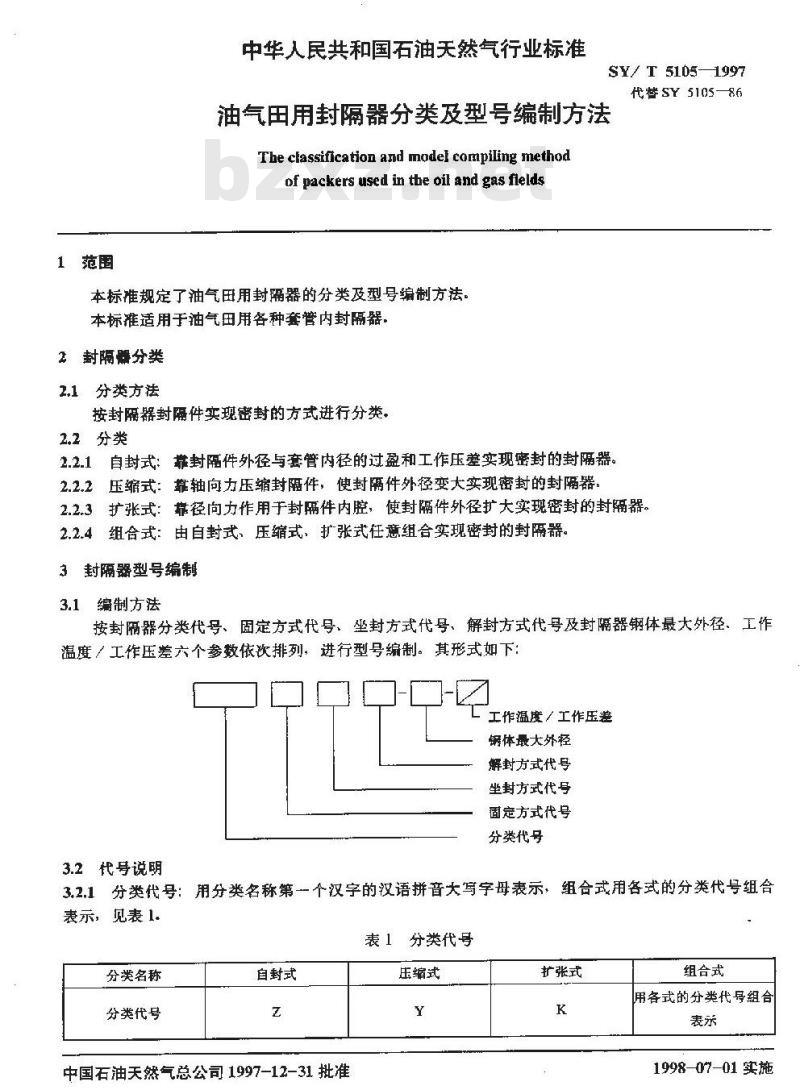

中华人民共和国石油天然气行业标准SY/ T 5105-1997
油气田用封隔器分类及型号编制方法The classification and model compiling methodof packers used in the oil and gas flelds本标准规定了油气田用封隔器的分类及型号编制方法，本标准适用于油气田用各种套管内封隔器2封隔器分类
2.1分类方法
按封隔器封隔件实现密封的方式进行分类，2,2分类
2.2.1自封式：靠封隔件外径与套管内径的过盈和工作压差实现密封的封隔器。代替SY5105-—86
2.2.2压缩式：靠轴向力压缩封隔件，使封隔件外径变大实现密封的封隔器。2.2.3扩张式：靠径向力作用于封隔件内腔，使封隔件外径扩大实现密封的封隔器。2.2.4组合式：由自封式，压缩式，扩张式任意组合实现密封的封隔器。3封隔器型号编制
3.1编制方法wwW.bzxz.Net
按封隔器分类代号、固定方式代号、坐封方式代号、解封方式代号及封隔器钢体最大外径。工作温度／工作压差六个参数依次排列，进行型号编制。其形式如下：工作温度工作压差
钢体最大外径
解封方式代号
坐封方式代号
固定方式代号
分类代号
3.2代号说明
3.2.1分类代号：用分类名称第一个汉字的汉语拼音大写字母表示，组合式用各式的分类代号组合表示，见表1。
表1分类代号
分类名称
分类代号
自封式
中国石油天然气总公司1997-12-31批准压缩式
扩张式
组合式
用各式的分类代导组合
1998-07-01 实施
SY/ T 5105-1997

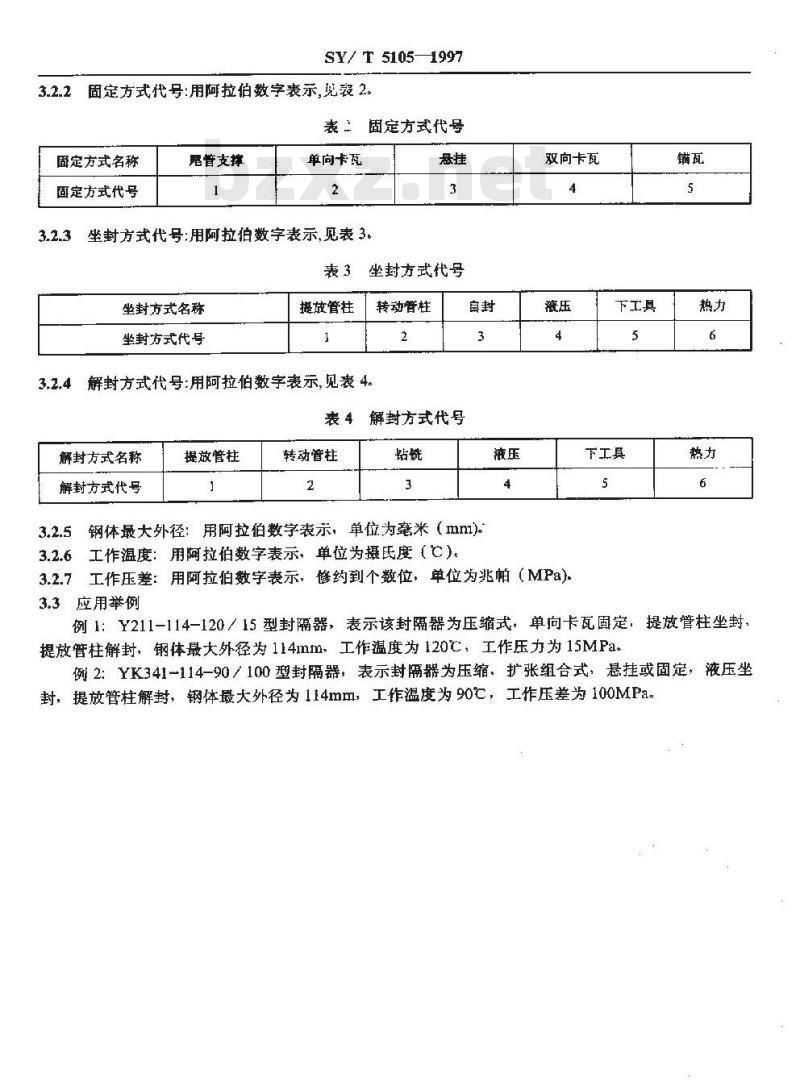

3.2.2固定方式代号:用阿拉伯数字表示,免表2。表，固定方式代号
固定方式名称
定方式代号
尾管支撑
单向卡瓦
坐封方式代号：用阿拉伯数字表示,见表3。3.2.3
坐封方式名称
坐封方式代号
提放管柱
坐封方式代号
转动普柱
3.2.4解封方式代号：用阿拉伯数字表示，见表4。表4
解封方式代号
解封方式名称
解封方式代号
提效管柱
转动管柱
钢体最大外径：用阿拉伯数字表示，单位为毫米（m)。3.2.54
3.2.6工作温度：用阿拉伯数字表示，单位为摄氏度（℃）双向卡瓦
下工具
下工具
3.2.7工作压差：用阿拉伯数字表示，修约到个数位，单位为兆帕（MPa).3.3应用举例
例1：Y211-114-120／15型封隔器，表示该封隔器为压缩式，单向卡瓦固定：提放管柱坐封提放管柱解封，钢体最大外径为114mm，工作温度为120℃，工作压力为15MPa。例2：YK341-114-90／100型封隔器，表示封隔器为压缩、扩张组合式，悬挂或固定，液压坐封，提放管柱解封，钢体最大外径为114mm，工作温度为90℃，工作压差为100MPa。
