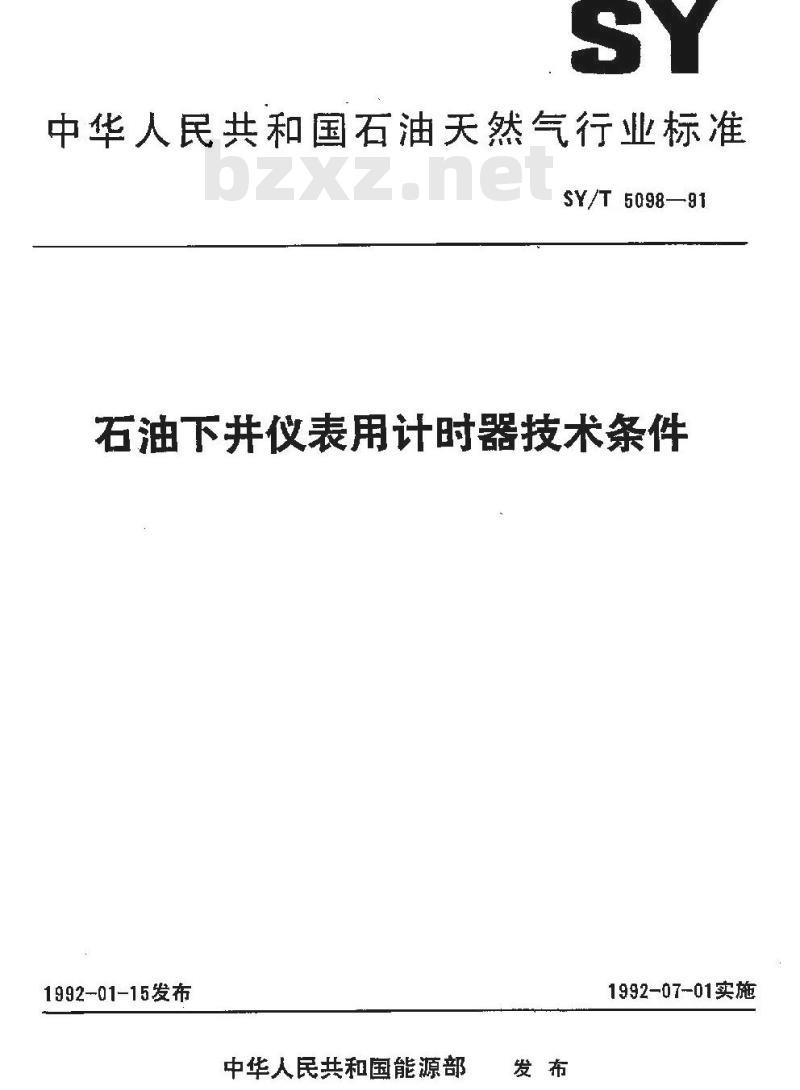

【石油天然气行业标准(SY)】 石油下井仪表用计时器技术条件

中华人民共和国石油天然气行业标准SY/T5098—91
石油下井仪表用计时器技术条件1992-01-15发布
中华人民共和国能源部
1992-07-01实施

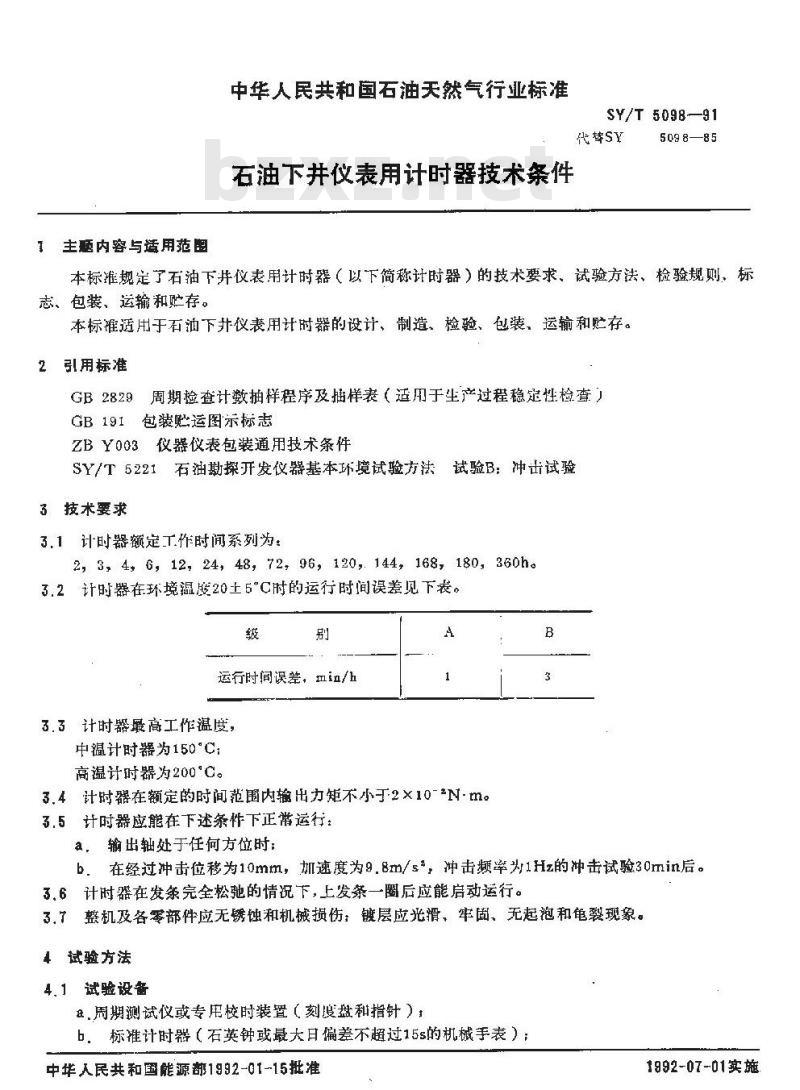

主题内容与适用范阁
中华人民共和国石油天然气行业标准石油下并仪表用计时器技术条件SY/T 5098-—91
5098—85
本标准规定了石油下并仪表用计时器（以下简称计时器）的技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于石油下并仪表用计时器的设计、制造、检验、包装、运输和贮存。2．引用标准
GB2829周期检查计数抽样程序及插样表（适用于生产过程稳冠性检弯」GB191包装贮运图示标志
ZBY003仪器仪表包装通用技术条件SY/T5221石油勘探开发仪器基本环境试验方法试验B：冲击试验3技术要求
3.1计时器额定工作时间系列为：2,3,4,6,12,24,48,72,96,120,144,168,180,360h。3.2计时器在环境温度20土5°C时的运行时间误差见下表。级
运行时间误差，min/h
3.3计时器最高工作温度，
中温计时器为150°C;
高温计时器为200°C。
3.4计时器在额定的时间范围内输出力矩不小于2×10-2N-m。3.5计时器应能在下述条件下正带运行：a，输出轴处于任何方位时：
b在经过冲击位移为10mm，加速度为9.8m/s\，冲击频率为1Hz的冲击试验30min后。3，6计时器在发条完全松驰的情况下，上发条一圈后应能启动运行。3.了整机及各零部件应无锈蚀和机损伤：镀层应光滑、牢固、无起泡和龟裂现象。4试验方法
4.1试验设备
8周期测试仪或专用校时装置（刻度盘和指针）：b，标准计时器（石英钟或最大日偏差不超过15s的机械手表）：中华人民共和国能源都1992-01-15批准1992-07-01实施

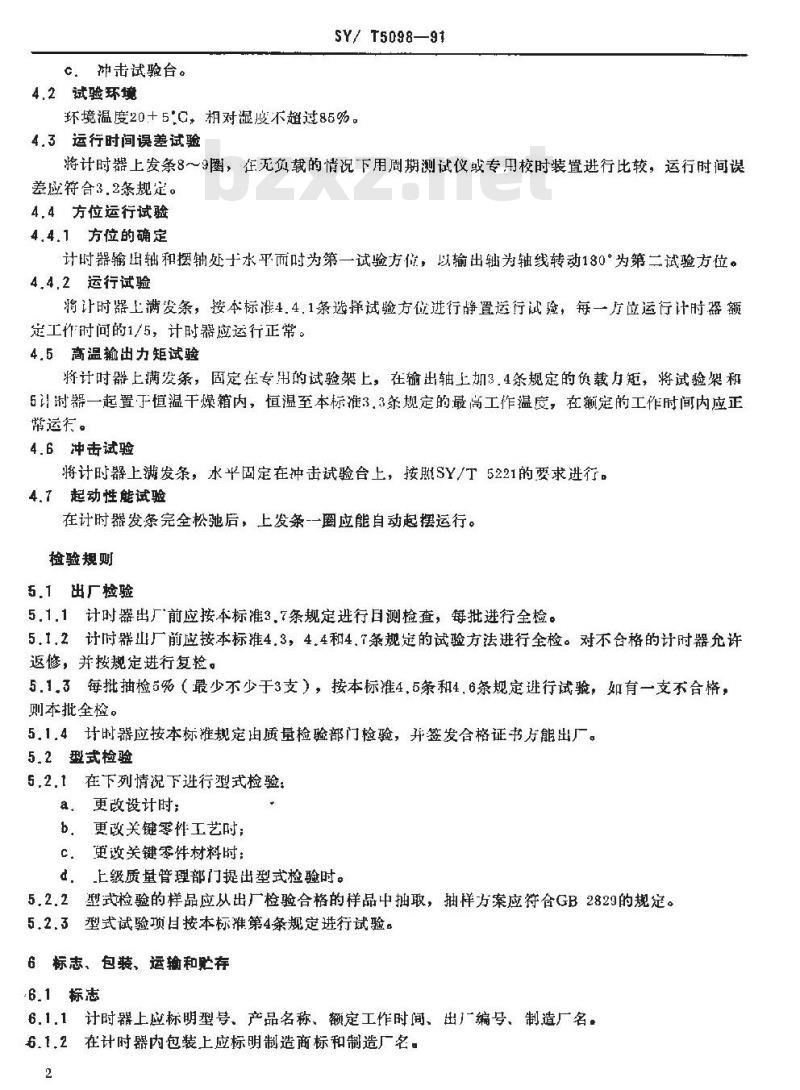

c。神击试验台。
4.2试验环境
SY/T5098—91
环境温度20+5'G，相对湿度不超过85%。4.3运行时间误差试验
将计时器上发条8～9圈，在无负载的情况下用周期测试仪或专用校时装置进行比较，运行时间误差应符合3.2条规定。
4.4方位运行试验
4,4.1 方位的确定
计时器输出轴和摆轴处于水平而时为第一试验方位，以输出轴为轴线转动180°为第二试验方位。4,4.2运行试验
将计时器上满发条，按本标准4.4.1条选择试验方位进行静置运行试验，每一方位运行计时器额定工作时问的1/5，计时器应运行正常。4.5高温出力矩试验
将计时器上满发条，固定在专用的试验架上，在输出轴上加3.4条规定的负载方矩，将试验架和5认过器一起置于恒温干燥箱内，恒温至本标准3.3条规定的最高工作温度，在额定的工作时间内应正常运行。
4.6 冲击试验
将计时器上满发条，水平固定在冲击试验合上，按SY/T5221的要求进行4.7起动性能试验
在计时器发条完全松驰后，上发条-一圈应能自动起摆运行。检验规
5.1出厂检验
5.1.1计时器出厂前应按本标准3.7条规定进行日测检查，每批进行全检。5.1.2计时器山厂前应按本标推4.3，4.4和4.7条规定的试验方法进行全检。对不合格的计时器允许返修，并按规定进行复检。
5.13每批抽检5%（最少不少于3支），按本标准4，5条和4，6条规定进行试验，如有一支不合格，则本批全检。
51.4计时器应按本标准规定质量检验部门检验，并签发合格证书方能出厂。5.2型式检验
5.2.1在下列情况下进行型式检验：a，更改设计时；
更改关键零性工艺时；
C.更关键零件材料时：
d．上级质量管理部门提出型式检验时。5.2.2
型式检验的样品应从出厂检验合格的样品中抽取，抽样方案应符合GB2829的规定。5.2.32
型式试验项日按本标第4条规定进行试验。6标志，包装、运输和贮存
-6.1标志
6.1.1计时器上应标明型号、产品名称、额定工作时间、出」-编号、制造厂名：6.1,2在计时器内包装上应标明制造商标和制造厂名。2Www.bzxZ.net
SY/T 5098—91

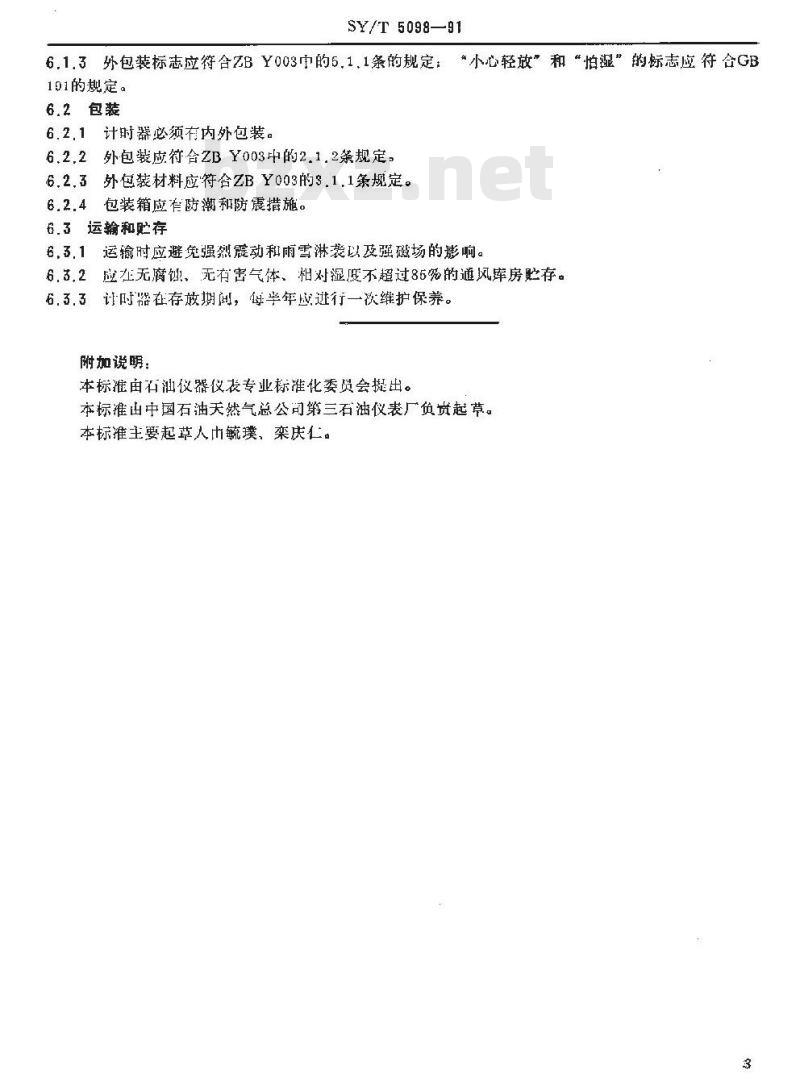

6.1,3外包装标志应符合ZBY003中的5.1.1条的规定：*小心轻放”和“怕湿”的标志应符合GB101的规定。
6.2包装
6.2.1计时器必须有内外包装。
6.2.2外包装应符含ZB Y003中的21.2签规定，6.2.3外包装材料应符合ZBY003的S.1.1条规定。6.2.4包装箱应有防潮和防震措施。6.3运输和贮存
6,3,1运输时应避免强烈震动和雨雪淋袭以及强磁场的影响。6.3.2应在无腐蚀、无有害气体、相对湿度不超过85%的通风库房贮存。石33计时器在存放期闽，每毕年成进行一次维护保养。附加说明：

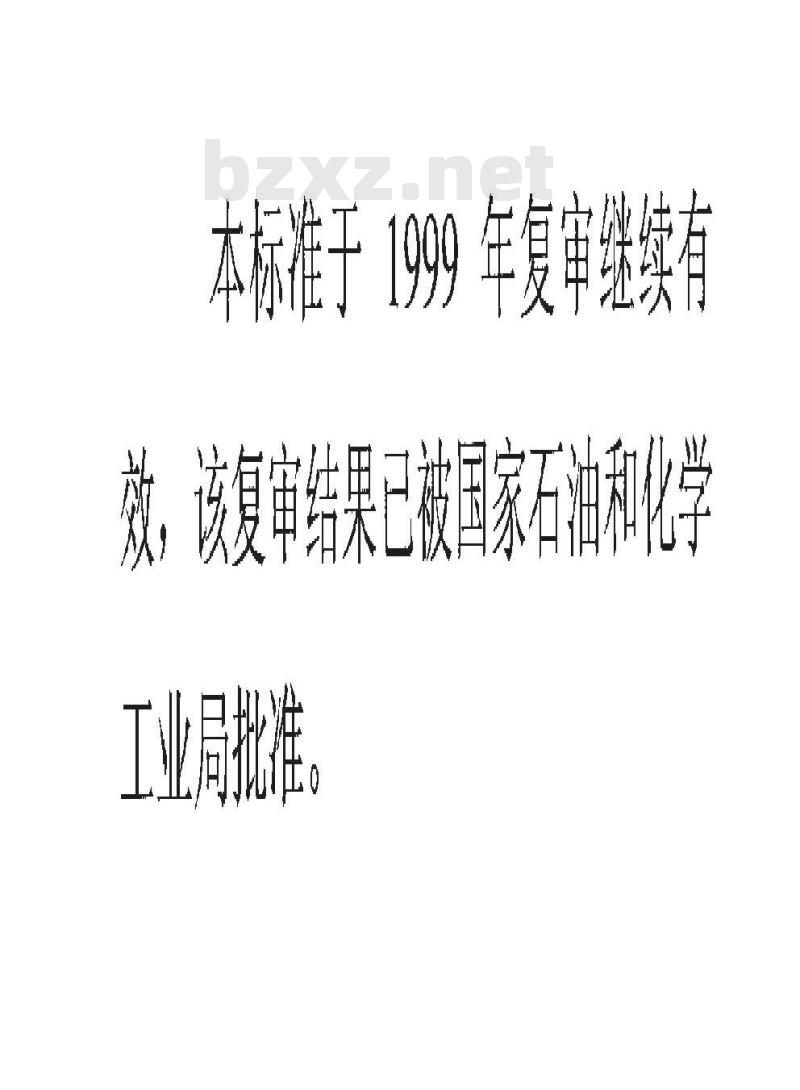

本标准由石油仪器仪表专业标准化委员会提出。本标推出中国石油天然气总公司第三石油仪表厂负贵起草。本标推主要起草人中毓璞，栾庆仁。本标准于 199 复审继续有
效，该复审结果已被国家石油和化学工业局批准。
