【国家标准】 检定铸造粘结剂用标准硅砂

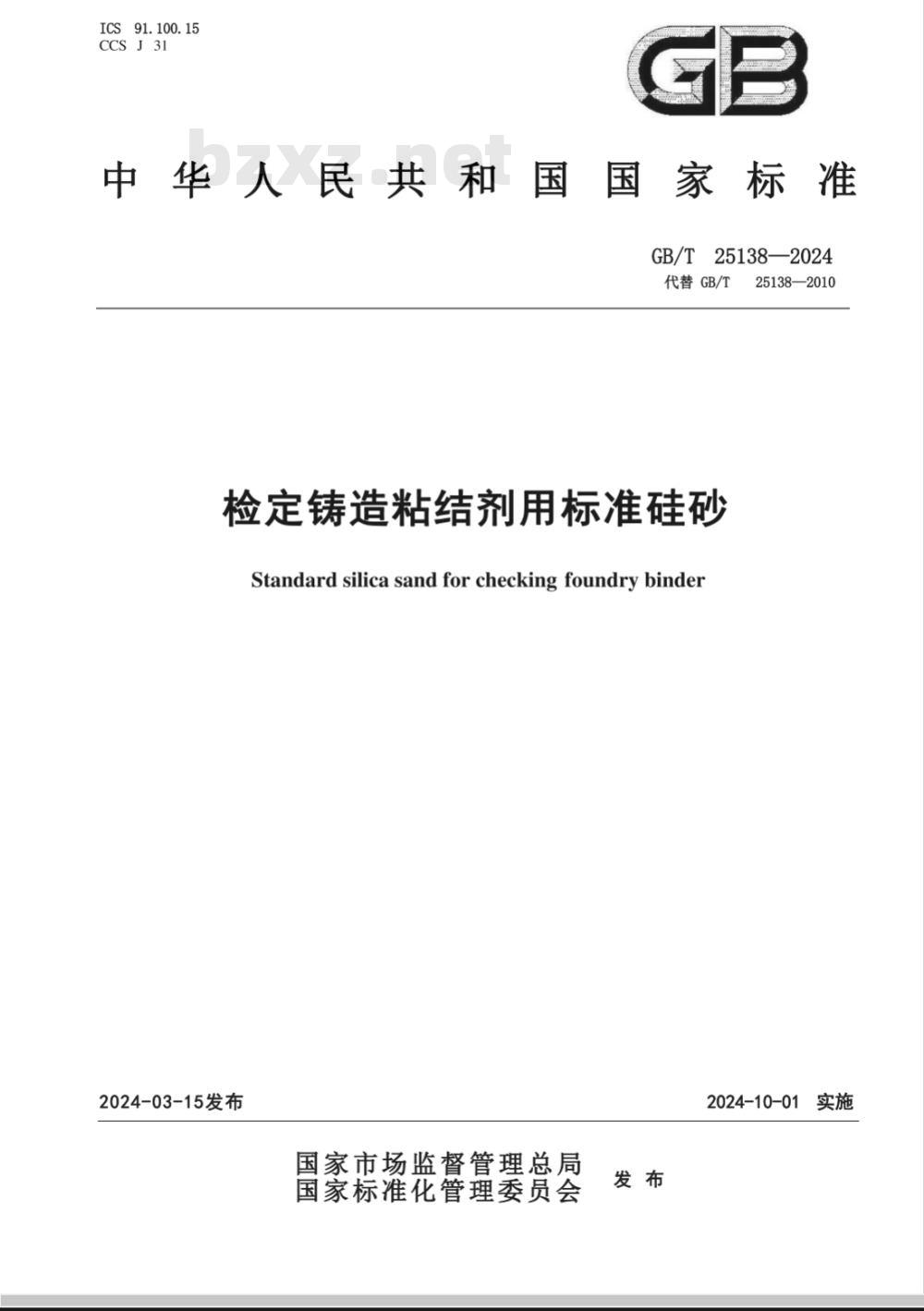

ICS91.100.15
ccSJ31
中华人民共和国国家标准
GB/T25138—2024
代替GB/T25138—2010
检定铸造粘结剂用标准硅砂
Standard silica sand for checking foundry binder2024-03-15发布
国家市场监督管理总局
国家标准化管理委员会
2024-10-01实施
GB/T25138—2024

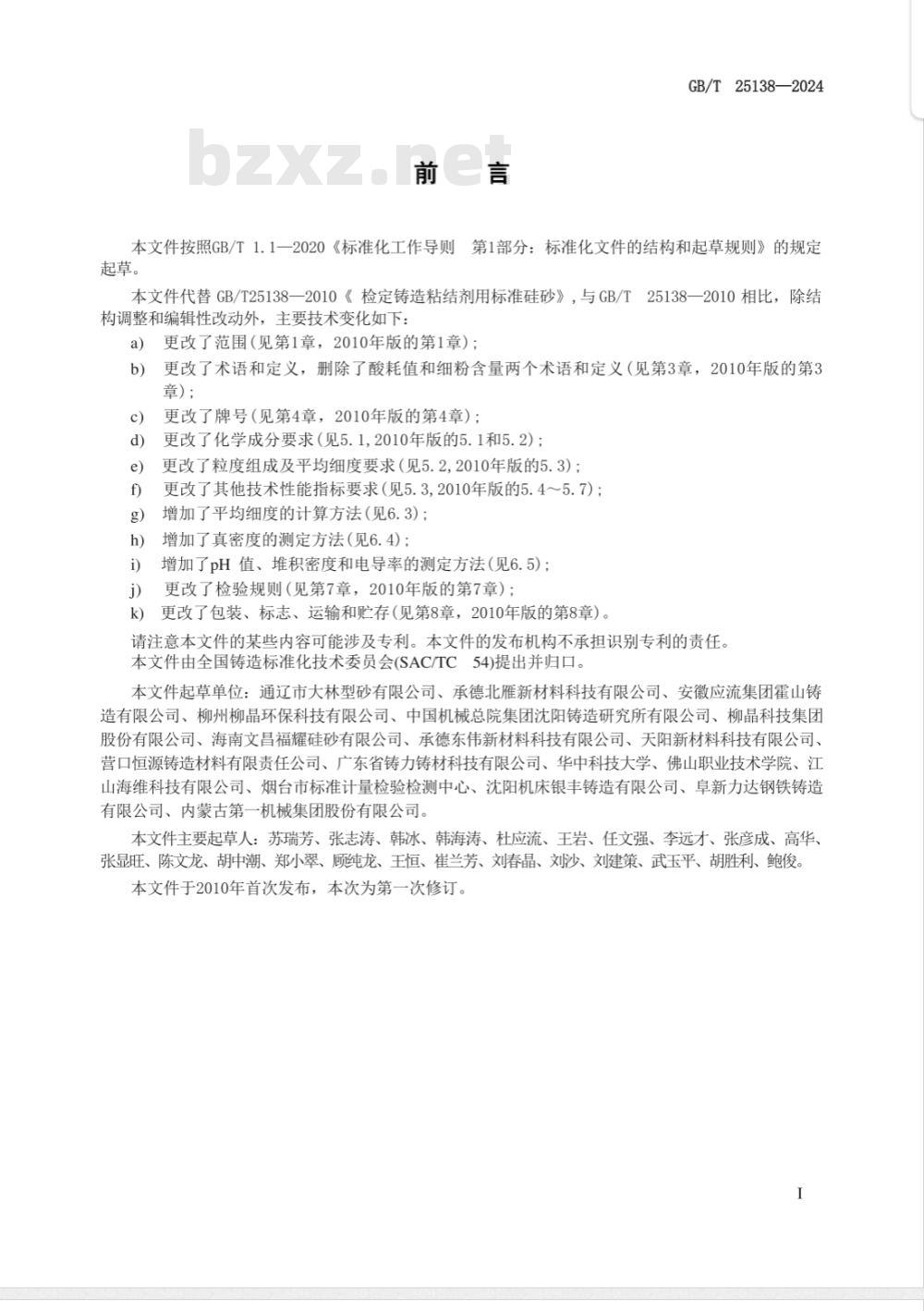

本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替GB/T25138—2010《检定铸造粘结剂用标准硅砂》，与GB/T25138一2010相比，除结构调整和编辑性改动外，主要技术变化如下：更改了范围（见第1章，2010年版的第1章）；a
更改了术语和定义，删除了酸耗值和细粉含量两个术语和定义（见第3章，2010年版的第3b)
章）；
更改了牌号（见第4章，2010年版的第4章）；更改了化学成分要求（见5.1，2010年版的5.1和5.2）；更改了粒度组成及平均细度要求（见5.2，2010年版的5.3）；更改了其他技术性能指标要求（见5.3，2010年版的5.4～5.7)；g）
增加了平均细度的计算方法（见6.3)；h)
增加了真密度的测定方法（见6.4)；增加了pH值、堆积密度和电导率的测定方法（见6.5)；i）
更改了检验规则（见第7章，2010年版的第7章）；k）更改了包装、标志、运输和贮存（见第8章，2010年版的第8章）。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由全国铸造标准化技术委员会(SAC/TC54)提出并归口。本文件起草单位：通辽市大林型砂有限公司、承德北雁新材料科技有限公司、安徽应流集团霍山铸造有限公司、柳州柳晶环保科技有限公司、中国机械总院集团沈阳铸造研究所有限公司、柳晶科技集团股份有限公司、海南文昌福耀硅砂有限公司、承德东伟新材料科技有限公司、天阳新材料科技有限公司、营口恒源铸造材料有限责任公司、广东省铸力铸材科技有限公司、华中科技大学、佛山职业技术学院、江山海维科技有限公司、烟台市标准计量检验检测中心、沈阳机床银丰铸造有限公司、阜新力达钢铁铸造有限公司、内蒙古第一机械集团股份有限公司。本文件主要起草人：苏瑞芳、张志涛、韩冰、韩海涛、杜应流、王岩、任文强、李远才、张彦成、高华、张显旺、陈文龙、胡中潮、郑小翠、顾纯龙、王恒、崔兰芳、刘春晶、刘沙、刘建策、武玉平、胡胜利、鲍俊本文件于2010年首次发布，本次为第一次修订。I

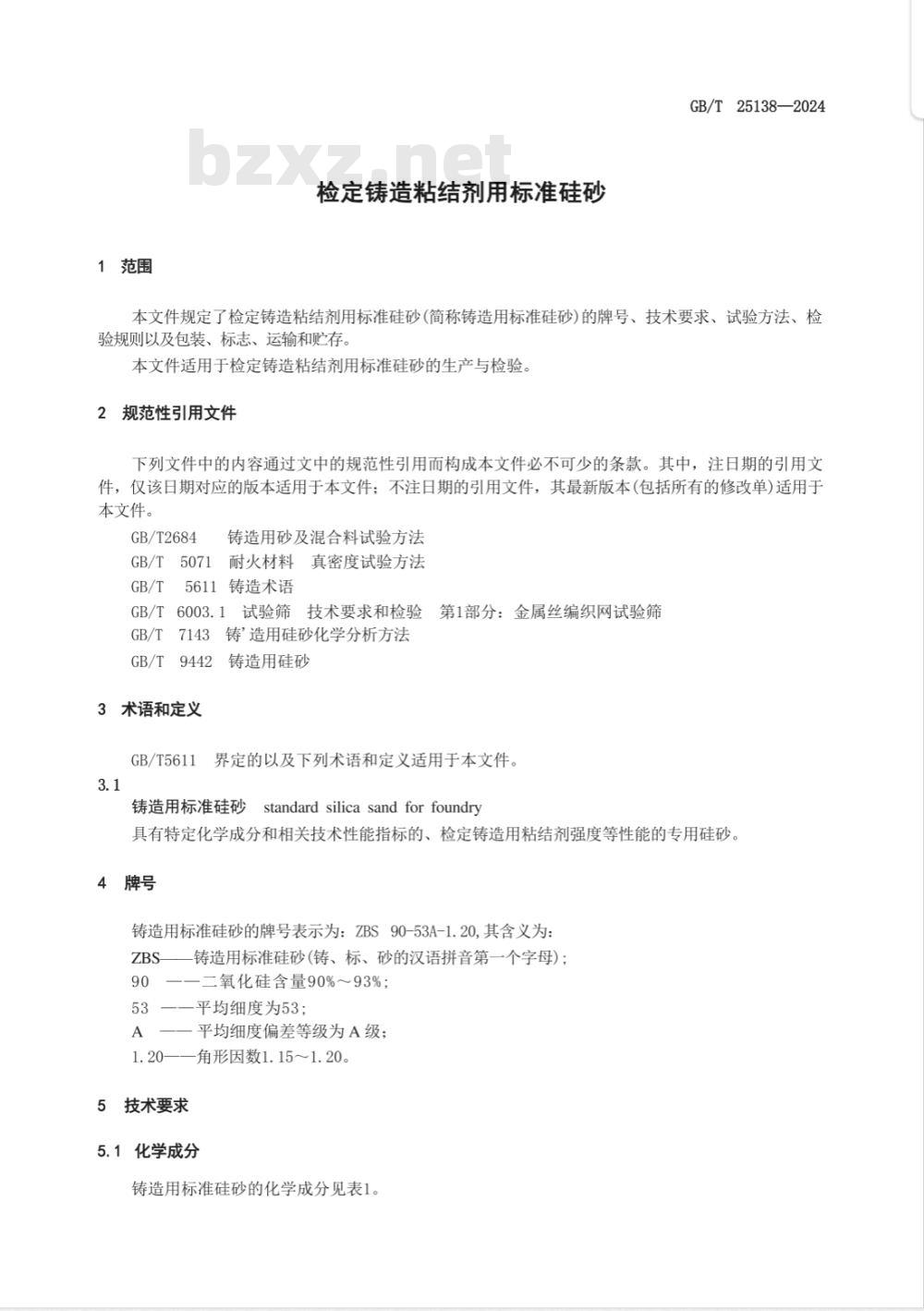

1范围
检定铸造粘结剂用标准硅砂
GB/T25138—2024
本文件规定了检定铸造粘结剂用标准硅砂（简称铸造用标准硅砂)的牌号、技术要求、试验方法、检验规则以及包装、标志、运输和贮存。本文件适用于检定铸造粘结剂用标准硅砂的生产与检验。规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2684
GB/T5071
铸造用砂及混合料试验方法
耐火材料真密度试验方法
铸造术语
GB/T 6003.1
GB/T9442
3术语和定义
GB/T5611
试验筛
技术要求和检验
铸”造用硅砂化学分析方法
铸造用硅砂
第1部分：金属丝编织网试验筛
界定的以及下列术语和定义适用于本文件。铸造用标准硅砂
standard silica sand for foundry具有特定化学成分和相关技术性能指标的、检定铸造用粘结剂强度等性能的专用硅砂。4牌号
铸造用标准硅砂的牌号表示为：ZBS90-53A-1.20,其含义为：ZBS一铸造用标准硅砂(铸、标、砂的汉语拼音第一个字母)；90
一一二氧化硅含量90%～93%；
53一一平均细度为53；
一一平均细度偏差等级为A级；
1.20——角形因数1.15～1.20。技术要求

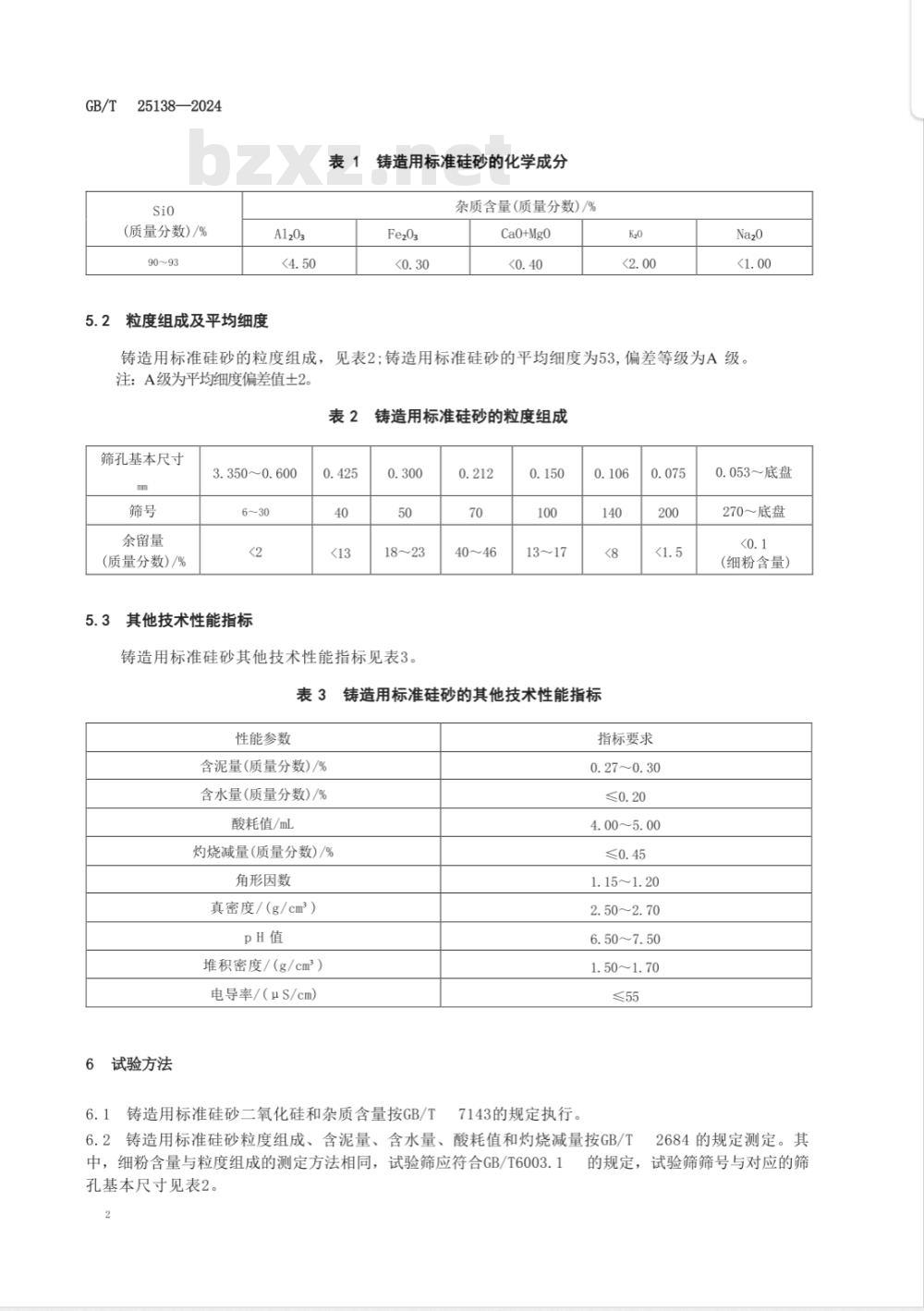

5.1化学成分
铸造用标准硅砂的化学成分见表1。GB/T
25138—2024
（质量分数）/%
粒度组成及平均细度
铸造用标准硅砂的化学成分
杂质含量(质量分数)/%
Ca0+Mgo
铸造用标准硅砂的粒度组成，见表2；铸造用标准硅砂的平均细度为53，偏差等级为A级注：A级为平均细度偏差值土2。表2
筛孔基本尺寸
余留量
(质量分数）/%
3.3500.600
其他技术性能指标
铸造用标准硅砂的粒度组成
铸造用标准硅砂其他技术性能指标见表3。0.212
40～46
铸造用标准硅砂的其他技术性能指标表3
性能参数
含泥量(质量分数)/%
含水量(质量分数)/%
酸耗值/mL
灼烧减量（质量分数）/%
角形因数
真密度/（g/cm2）
堆积密度/（g/cm2）
电导率/（μS/cm）
试验方法
铸造用标准硅砂二氧化硅和杂质含量按GB/T6.1
7143的规定执行。
指标要求
0.27~0.30
4.00~5.00
1.15~1.20
2.50~2.70
6.50~7.50
1.50~1.70
6.2铸造用标准硅砂粒度组成、含泥量、含水量、酸耗值和灼烧减量按GB/T中，细粉含量与粒度组成的测定方法相同，试验筛应符合GB/T6003.1孔基本尺寸见表2。
0.053～底盘www.bzxz.net
270～底盘
(细粉含量）
2684的规定测定。其
的规定，试验筛筛号与对应的筛GB/T25138—2024

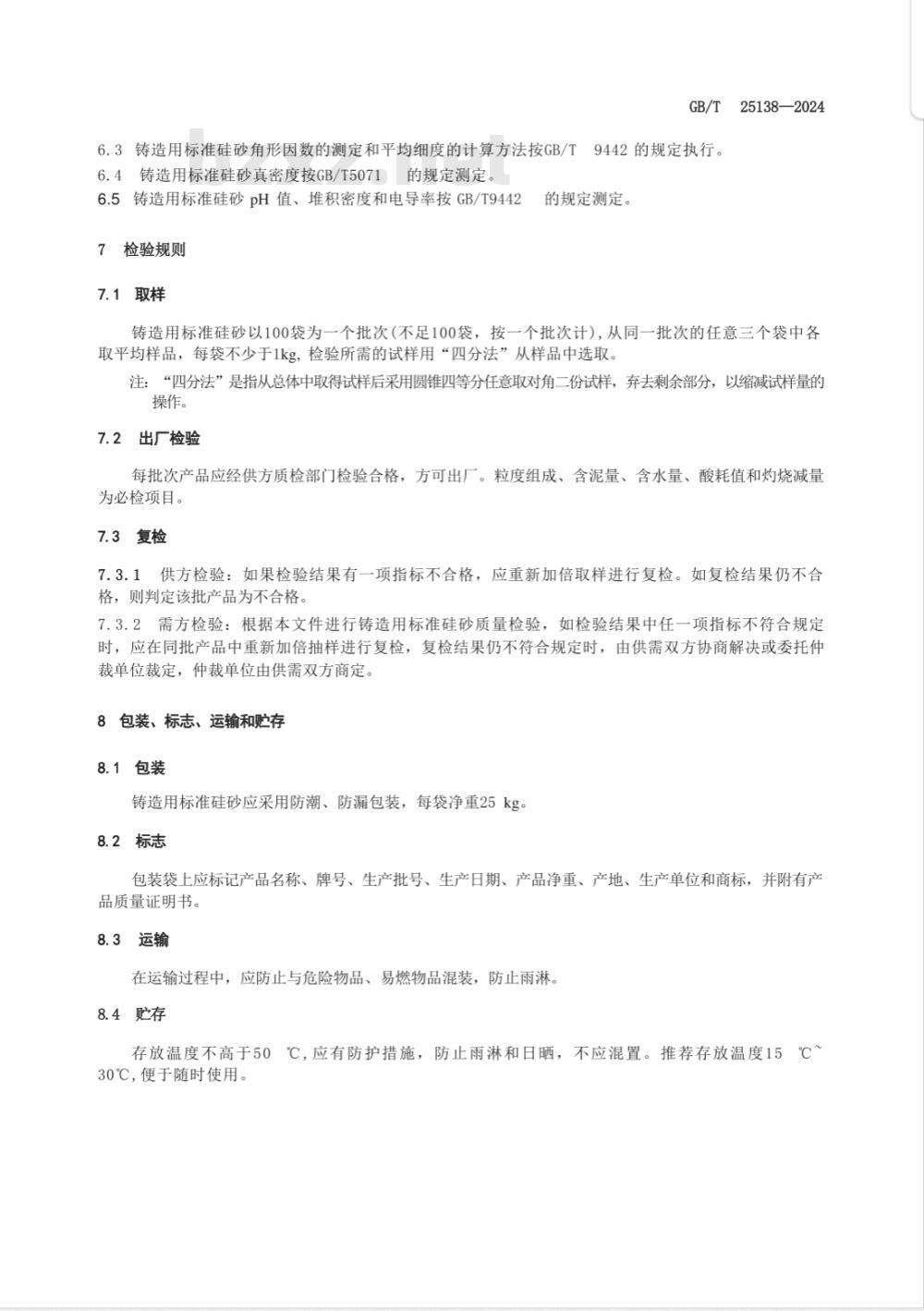

6.3铸造用标准硅砂角形因数的测定和平均细度的计算方法按GB/T9442的规定执行。6.4铸造用标准硅砂真密度按GB/T5071的规定测定。
5铸造用标准硅砂pH值、堆积密度和电导率按GB/T94426.5
7检验规则
7.1取样
的规定测定。
铸造用标准硅砂以100袋为一个批次（不足100袋，按一个批次计），从同一批次的任意三个袋中各取平均样品，每袋不少于1kg，检验所需的试样用“四分法”从样品中选取。注：“四分法”是指从总体中取得试样后采用圆锥四等分任意取对角二份试样，弃去剩余部分，以缩减试样量的操作。
7.2出厂检验
每批次产品应经供方质检部门检验合格，方可出厂。粒度组成、含泥量、含水量、酸耗值和灼烧减量为必检项目。
7.3复检
7.3.1供方检验：如果检验结果有一项指标不合格，应重新加倍取样进行复检。如复检结果仍不合格，则判定该批产品为不合格。7.3.2需方检验：根据本文件进行铸造用标准硅砂质量检验，如检验结果中任一项指标不符合规定时，应在同批产品中重新加倍抽样进行复检，复检结果仍不符合规定时，由供需双方协商解决或委托仲裁单位裁定，仲裁单位由供需双方商定。8包装、标志、运输和贮存
8.1包装
铸造用标准硅砂应采用防潮、防漏包装，每袋净重25kg8.2标志
包装袋上应标记产品名称、牌号、生产批号、生产日期、产品净重、产地、生产单位和商标，并附有产品质量证明书。
8.3运输
在运输过程中，应防止与危险物品、易燃物品混装，防止雨淋8.4贮存
存放温度不高于50℃，应有防护措施，防止雨淋和日晒，不应混置。推荐存放温度15℃30℃，便于随时使用。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
