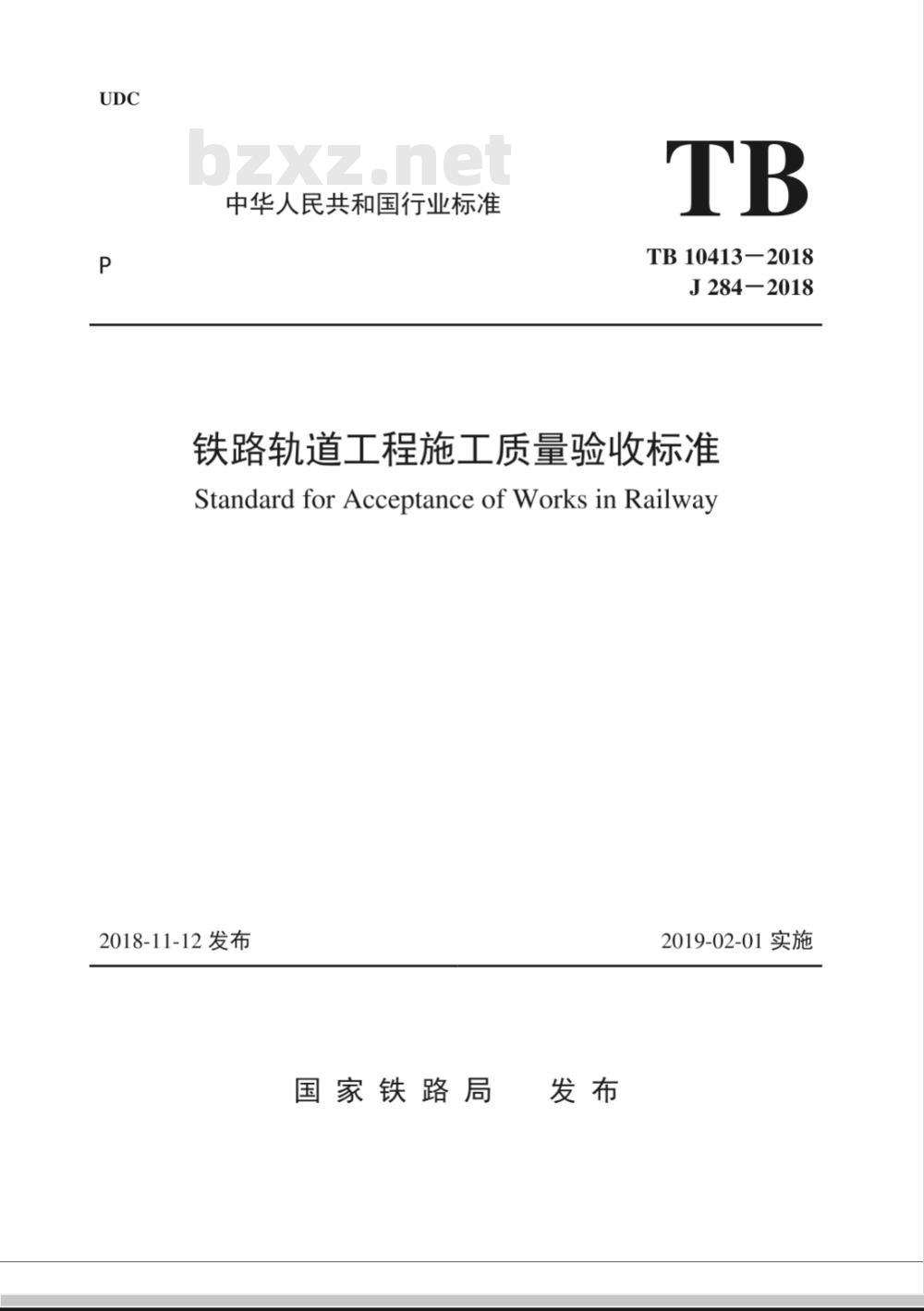

【TB铁路运输标准】 铁路轨道工程施工质量验收标准

中华人民共和国行业标准
TB10413-2018
J 284—2018
铁路轨道工程施工质量验收标准Standard for Acceptance of Works in Railway2018-11-12发布
国家铁路局
2019-02-01实施

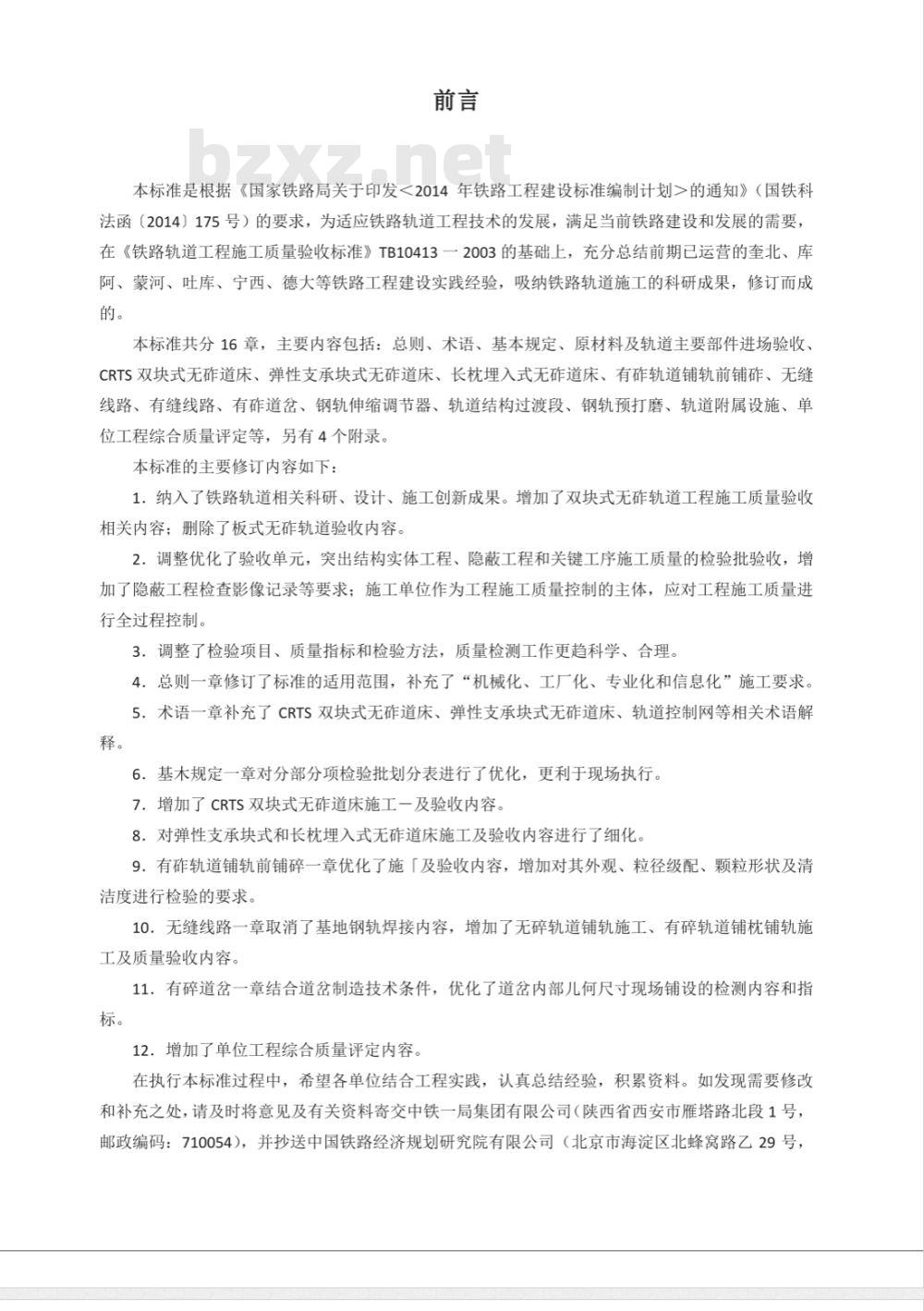

本标准是根据《国家铁路局关于印发<2014年铁路工程建设标准编制计划>的通知》（国铁科法函（2014）175号）的要求，为适应铁路轨道工程技术的发展，满足当前铁路建设和发展的需要，在《铁路轨道工程施工质量验收标准》TB10413一2003的基础上，充分总结前期已运营的奎北、库阿、蒙河、吐库、宁西、德大等铁路工程建设实践经验，吸纳铁路轨道施工的科研成果，修订而成的。
本标准共分16章，主要内容包括：总则、术语、基本规定、原材料及轨道主要部件进场验收、CRTS双块式无道床、弹性支承块式无确道床、长枕埋入式无确道床、有诈轨道铺轨前铺、无缝线路、有缝线路、有碓道岔、钢轨伸缩调节器、轨道结构过渡段、钢轨预打磨、轨道附属设施、单位工程综合质量评定等，另有4个附录。本标准的主要修订内容如下：
1.纳入了铁路轨道相关科研、设计、施工创新成果。增加了双块式无作轨道工程施工质量验收相关内容；删除了板式无诈轨道验收内容。2．调整优化了验收单元，突出结构实体工程、隐蔽工程和关键工序施工质量的检验批验收，增加了隐蔽工程检查影像记录等要求；施工单位作为工程施工质量控制的主体，应对工程施工质量进行全过程控制。
3．调整了检验项目、质量指标和检验方法，质量检测工作更趋科学、合理。4．总则一章修订了标准的适用范围，补充了“机械化、工厂化、专业化和信息化”施工要求。5.术语一章补充了CRTS双块式无诈道床、弹性支承块式无诈道床、轨道控制网等相关术语解释。
6．基木规定一章对分部分项检验批划分表进行了优化，更利于现场执行。7.增加了CRTS双块式无道床施工一及验收内容。8．对弹性支承块式和长枕埋入式无诈道床施工及验收内容进行了细化，9.有轨道铺轨前铺碎一章优化了施「及验收内容，增加对其外观、粒径级配、颗粒形状及清洁度进行检验的要求。
10．无缝线路一章取消了基地钢轨焊接内容，增加了无碎轨道铺轨施工、有碎轨道铺枕铺轨施工及质量验收内容。
11．有碎道岔一章结合道岔制造技术条件，优化了道岔内部儿何尺寸现场铺设的检测内容和指标。

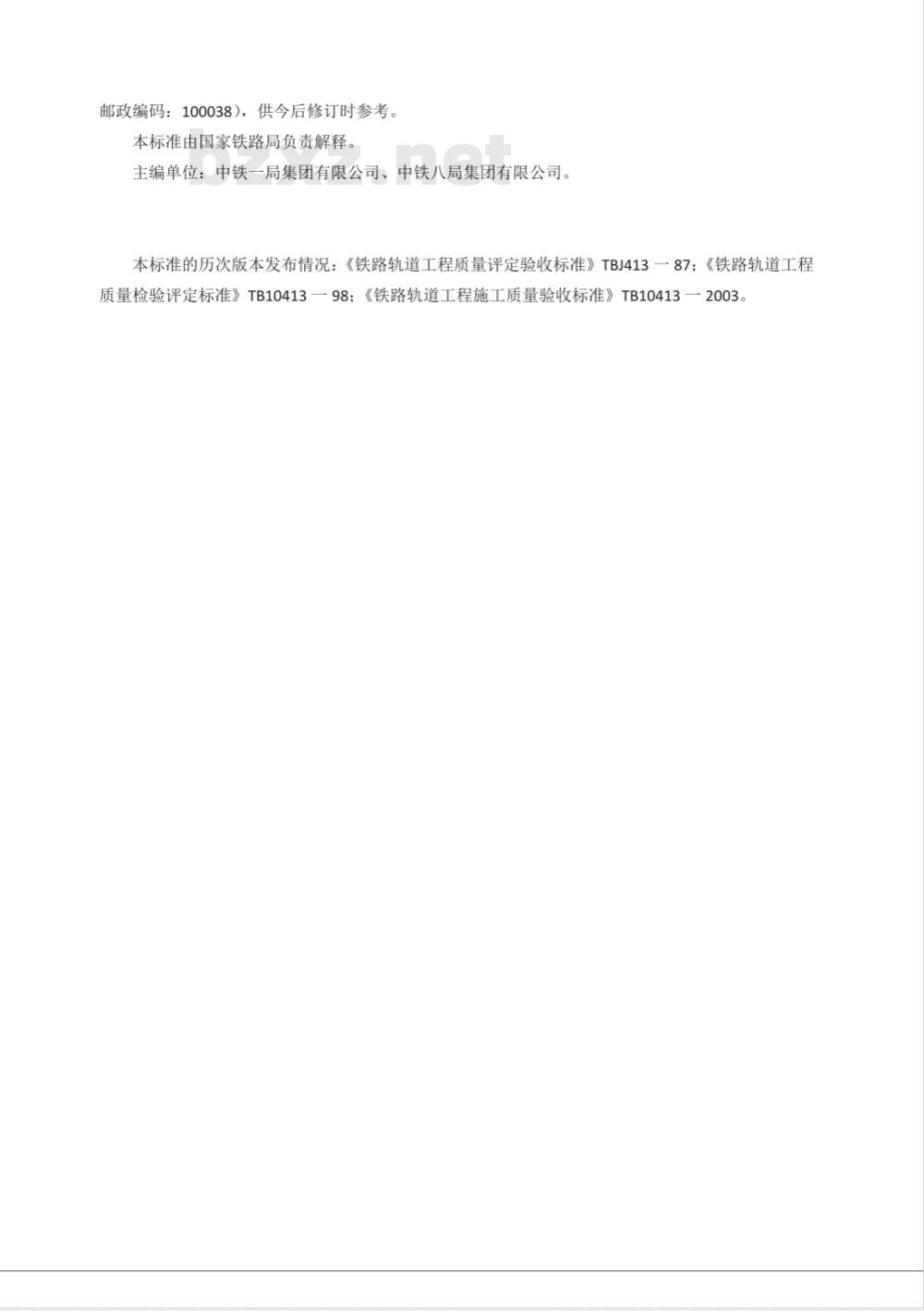

12．增加了单位工程综合质量评定内容。在执行本标准过程中，希望各单位结合工程实践，认真总结经验，积累资料。如发现需要修改和补充之处，请及时将意见及有关资料寄交中铁一局集团有限公司（陕西省西安市雁塔路北段1号，邮政编码：710054），并抄送中国铁路经济规划研究院有限公司（北京市海淀区北蜂窝路乙29号：邮政编码：100038），供今后修订时参考。本标准由国家铁路局负责解释。主编单位：中铁一局集团有限公司、中铁八局集团有限公司。本标准的历次版本发布情况：《铁路轨道工程质量评定验收标准》TBJ413一87；《铁路轨道工程质量检验评定标准》TB10413
3一98；《铁路轨道工程施工质量验收标准》TB104133—2003

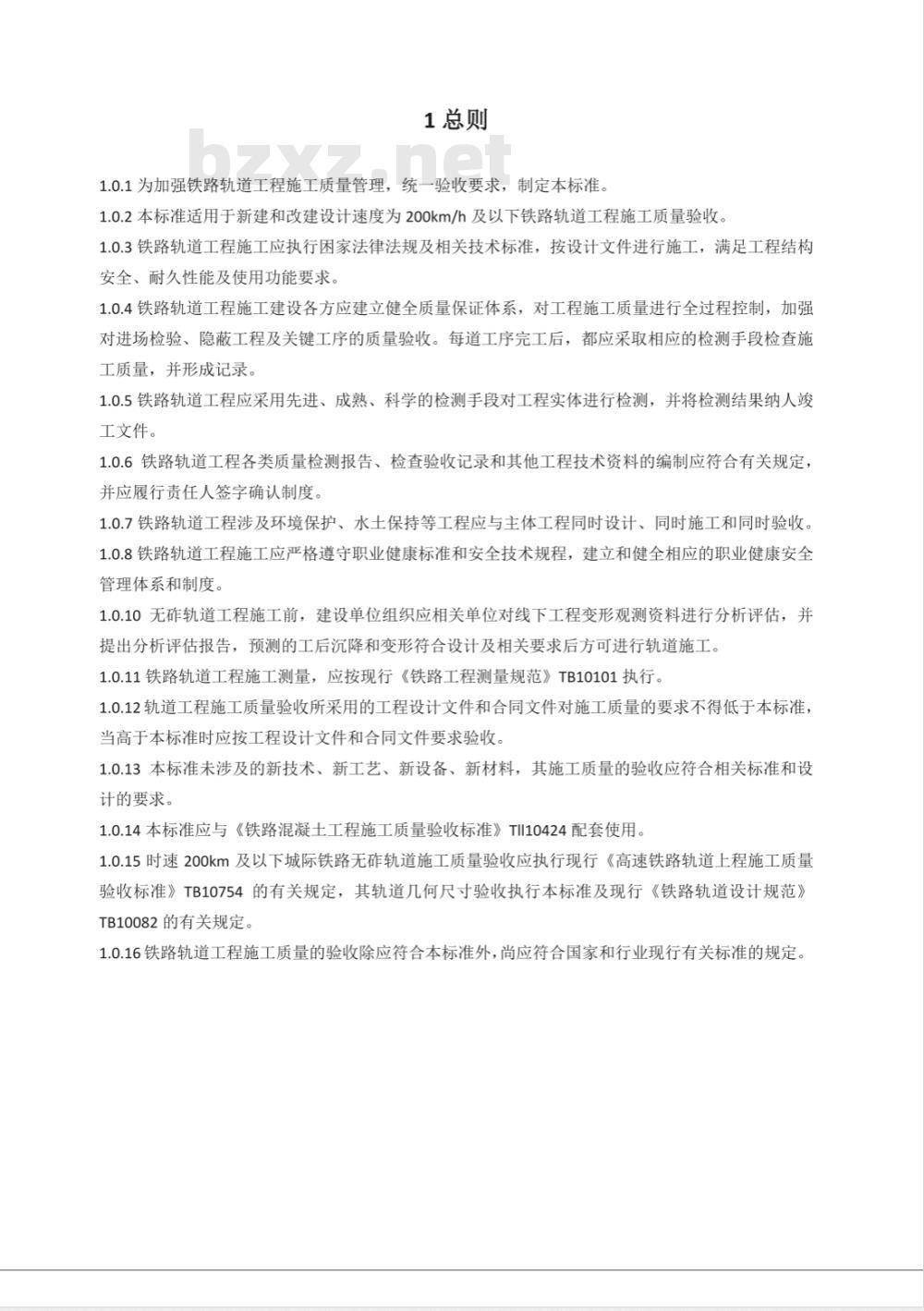

1总则
1.0.1为加强铁路轨道工程施工质量管理，统一验收要求，制定本标准。1.0.2本标准适用于新建和改建设计速度为200km/h及以下铁路轨道工程施工质量验收，1.0.3铁路轨道工程施工应执行困家法律法规及相关技术标准，按设计文件进行施工，满足工程结构安全、耐久性能及使用功能要求。1.0.4铁路轨道工程施工建设各方应建立健全质量保证体系，对工程施工质量进行全过程控制，加强对进场检验、隐蔽工程及关键工序的质量验收。每道工序完工后，都应采取相应的检测手段检查施工质量，并形成记录。
1.0.5铁路轨道工程应采用先进、成熟、科学的检测手段对工程实体进行检测，并将检测结果纳人竣工文件。
1.0.6铁路轨道工程各类质量检测报告、检查验收记录和其他工程技术资料的编制应符合有关规定并应履行责任人签字确认制度。1.0.7铁路轨道工程涉及环境保护、水土保持等工程应与主体工程同时设计、同时施工和同时验收，1.0.8铁路轨道工程施工应严格遵守职业健康标准和安全技术规程，建立和健全相应的职业健康安全管理体系和制度。
1.0.10无诈轨道工程施工前，建设单位组织应相关单位对线下工程变形观测资料进行分析评估，并提出分析评估报告，预测的工后沉降和变形符合设计及相关要求后方可进行轨道施工。1.0.11铁路轨道工程施工测量，应按现行《铁路工程测量规范》TB10101执行。1.0.12轨道工程施工质量验收所采用的工程设计文件和合同文件对施工质量的要求不得低于本标准，当高于本标准时应按工程设计文件和合同文件要求验收。1.0.13本标准未涉及的新技术、新工艺、新设备、新材料，其施工质量的验收应符合相关标准和设计的要求。
1.0.14本标准应与《铁路混凝土工程施工质量验收标准》TII10424配套使用。1.0.15时速200km及以下城际铁路无诈轨道施工质量验收应执行现行《高速铁路轨道上程施工质量验收标准》TB10754的有关规定，其轨道几何尺寸验收执行本标准及现行《铁路轨道设计规范》TB10082的有关规定
1.0.16铁路轨道工程施工质量的验收除应符合本标准外，尚应符合国家和行业现行有关标准的规定。2术语

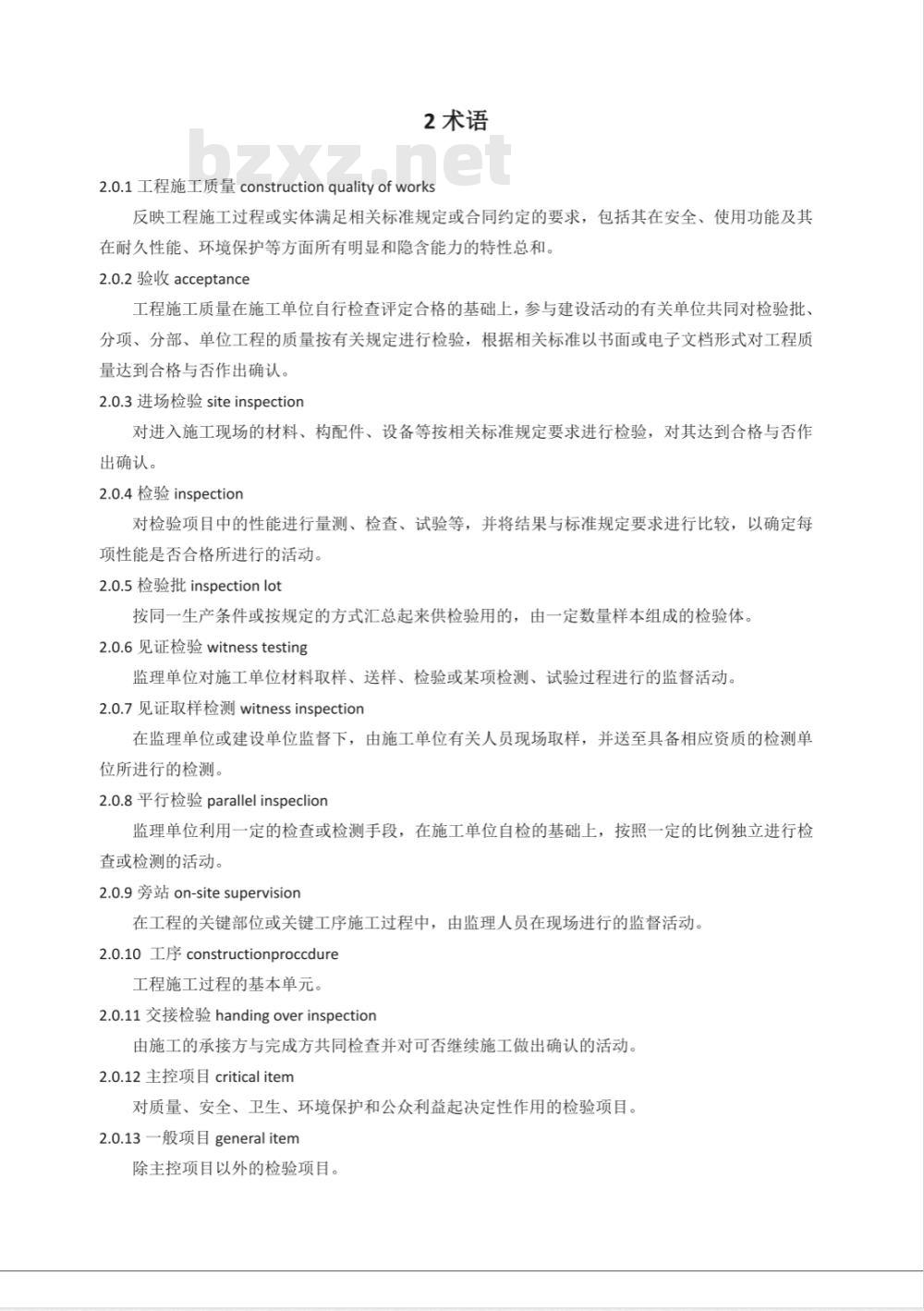

2.o.1工程施工质量constructionqualityofworks反映工程施工过程或实体满足相关标准规定或合同约定的要求，包括其在安全、使用功能及其在耐久性能、环境保护等方面所有明显和隐含能力的特性总和。2.0.2验收acceptance
工程施工质量在施工单位自行检查评定合格的基础上，参与建设活动的有关单位共同对检验批、分项、分部、单位工程的质量按有关规定进行检验，根据相关标准以书面或电子文档形式对工程质量达到合格与否作出确认。
2.0.3进场检验siteinspection
对进入施工现场的材料、构配件、设备等按相关标准规定要求进行检验，对其达到合格与否作出确认。
2.0.4检验inspection
对检验项目中的性能进行量测、检查、试验等，并将结果与标准规定要求进行比较，以确定每项性能是否合格所进行的活动。2.0.5检验批inspectionlot
按同一生产条件或按规定的方式汇总起来供检验用的，由一定数量样本组成的检验体。2.0.6见证检验witnesstesting
监理单位对施工单位材料取样、送样、检验或某项检测、试验过程进行的监督活动。2.0.7见证取样检测witnessinspection在监理单位或建设单位监督下，由施工单位有关人员现场取样，并送至具备相应资质的检测单位所进行的检测。
2.0.8平行检验parallelinspeclion监理单位利用一定的检查或检测手段，在施工单位自检的基础上，按照一定的比例独立进行检查或检测的活动。
2.0.9旁站on-site supervision在工程的关键部位或关键工序施工过程中，由监理人员在现场进行的监督活动。2.0.10 工序 constructionproccdure工程施工过程的基本单元。
2.0.11交接检验handingoverinspection由施工的承接方与完成方共同检查并对可否继续施工做出确认的活动。2.0.12主控项目critical item
对质量、安全、卫生、环境保护和公众利益起决定性作用的检验项目。2.0.13一般项目generalitem
除主控项目以外的检验项目。
2.0.14抽样方案samplingscheme根据检验项目的特性所确定的抽样数量方法，2.0.15抽样检验samplinginspection按照规定的抽样方案，随机地从进场的材料、构配件、设备或工程检验项目中，按检验批抽取一定数碳的样本所进行的检验。2.0.16计数检验countinginspection在抽样的样本中，记录每一个体有某种属性或计算每一个体中的缺陷数目的检查方法2.0.17观感质量quallityofappearance通过观察和必要的量测所反映的工程外在质量。2.0.18返工rework
对不合格的工程部位采取的重新制作、重新施工等措施。2.0.19返修repalr
对工程不符合标准规定的部位采取整修等措施2.0.20缺陷defect
工程施工质量中不符合规定要求的检验项或检验点，按其程度可分为严重缺陷和一般缺陷。2.0.21一般缺陷minordcfect
对结构构件的受力性能或安装使用性能无决定性影响的缺陷。2.0.22严重缺陷seriousdcfect
对结构构件的受力性能或安装使用性能有决定性影响的缺陷。2.0.23型式检验typeinspection确认产品或过程应用结果适用性所作的检验。2.0.24长钢轨longrail
超过标准长度的钢轨（其中包括厂焊钢轨）。2.0.25单元轨节unitrail link
一次铺设锁定的连续轨条。
2.0.26设计锁定轨温designrailfasteningdowntemperature根据气象资料和无缝线路允许升温、允许降温计算确定的无缝线路锁定轨温。2.0.27实际锁定轨温actualfasteningdowntemperature无缝线路温度力为“零”时的钢轨温度。2.0.28钢轨胶接绝缘接头gluedinsulatedrailjoint由胶黏剂粘合的钢轨绝缘接头。2.0.29应力放散de-stressingofCWR采用自然或强制方法，释放钢轨内温度应力，使单元轨节锁定轨温满足设计锁定轨温要求的作业。bZxz.net
2.0.30长枕埋入式无作轨道sleeper-embeddedballastlesstrack以现场浇筑混凝土方式将长轨枕浇筑到钢筋混凝土道床内，并适应轨道电路的无硫轨道结构形式。
2.0.31弹性支承块式无作道床lowvibrationtrack以现场浇筑混凝土方式将弹性支承块（含预制的混凝土支承块、橡胶套靴、块下垫板）浇筑到钢筋混凝土道床内，并适应轨道电路的无轨道结构形式。2.0.32CRTs双块式无作道床CRTSbi-blocksleeperballastlesstrack以现场浇筑混凝土方式，将预制的双块式轨枕浇人钢筋混凝土道床内．并适应轨道电路的无轨道结构形式。
2.0.33混凝土底座concretebase现场浇筑的用于支承混凝土道床板的钢筋混凝上基础。2.0.34支承层concretesupportlaye现场摊铺的用于支承混凝土道床板的水硬性混合料基础。2.0.35轨道控制网（cPIII）trackcontrolnetwork（cPIII）沿线路布设的平面、高程控制网，平面起闭于基础平面控制网（CPI）或线路控制网（CPII）、高程起闭于线路水准基点，一般在线下工程施工完成后进行施测，是轨道铺设和运营维护的基准，2.0.36钢轨预打磨railpre-polished预打磨是对铺设上道的新钢轨道行的打磨作业，目的是为了去除新钢轨轨面脱碳层，消除钢轨在生产、焊接、运输和施工过程中产生的表面缺陷，优化轨头廓形，改善焊接接头平顺性。3.1一般规定
3基本规定
3.1.1铁路轨道工程施工现场质缺管理应有相应的施工技术标准、健全的质量管理体系和施工质量检验制度，加强施工过程中的现场标准化管理和过程控制。3.1.2轨道工程施工质量控制应符合下列规定：1工程采用的轨道主要材料和轨道部件，应按本标准及国家现行有关标准的规定和设计文件要求进行测试检验并形成记录，
不合格的轨道主要材料和轨道部件不得用于工程。2各工序应按施工技术标准及设计文件要求进行质量控制，每道工序完成后，施工单位应进行测试或检查，并形成记录，相关专业接口工序检验应经监理工程师检查认可。未经检查或经检查不合格的不得进行下道工序施工。3工序施工过程中的测试或试验应符合相关技术标准和本标准规定，并进行记录。4隐蔽工程植盖前应按国家法律法规规定和本标准要求全数检查并形成记录，经监理工程师检查签认后才能进行下道工序施不。5工程施工完成后应进行必要的实体质量和外观质量检测并记录。3.1.3轨道工程施工质量验收应符合下列规定：1工程质量验收均应在施工单位自检合格的基础上进行。2参加工程施工质量验收的各方人员应具备相应的资格。3工程施工质量验收应包括实物功能检查、外观检查、质量保证资料检查等内容，验收应形成记录，并签字确认。
4涉及结构安全、环境保护和主要使用功能的试块、试件及材料，应在进场时或施工中按规定进行平行检验、见证检验或见证取样检测。5隐蔽工程在覆盖前应由施工单位通知监理单位进行验收，并应形成验收文件，验收检查应按附录A要求留存影像资料。
6单位工程验收时，应按规定对实体质量和主要功能进行抽样检验。7工程观感质量应由验收人员现场检查，并应共同确认。3.1.4铁路轨道工程应有齐全、真实、系统、完整的施工原始记录、试验检测数据、质量检验结果等质量保证资料。质量保证资料应包括下列主要内容：1所用原材料、半成品及轨道部件检验结果。2材料配比、拌和加工控制检验和试验数据。3隐蔽工程检查记录等。
4各项质量控制指标的试验记录和质量检验汇总图表，5施工过程中遇到的非正常情况记录及其对工程质量影响的分析资料。6施工过程中发现的质量缺陷，经处理补救后，满足质量要求的技术资料。3.1.5轨道工程施工质量验收合格应符合下列规定：1符合设计文件的要求。
2符合本标准和相关标准的规定。3.1.6本标准对轨道工程中的验收项目未作出相应规定的，应由建设单位组织监理、设计、施工等相关单位制定专项验收要求，涉及安全、环境保护等项目的专项验收要求应由建设单位组织专家论证。3.1.7符合下列条件之一时，可适当调整抽样复验、试验数量，调枯后的抽样复验、试验方案应由施工单位编制，并报监理单位、建设单位审核确认。1同一项目中由相同施工单位的多个单位工程，使用同一生产厂家的同品种、同规格、同批次的材料、轨道部件。
2同一施工单位在现场加工的成品、半成品、轨道部件用于同一项目中的多个单位工程。3在同一项目中，针对同一抽样对象已有检验成果可以反复利用。4获得铁路认证、来源稳定且连续气批均一次检验合格的产品。3.2工程施工质量验收单元划分
3.2.1轨道工程施毛质量验收划分为单位工程，分部工程，分项工程和检验批。3.2.2单位工程应按一个完整工程或一个相当规模的施工范围划分，轨道单位工程分为区问正线轨道单位工程和站场轨道单位工程，并按下列原则确定：区间正线轨道单位工程：一个区间（以相邻两车站最外方道岔为界，不含道岔）的正线轨道；当区间轨道划分为不同的施工标段或接管管段时，单位工程也可按施工标段或接管管段划分。站场轨道单位工程：一个站（线路所）或场（以最外方道岔为界）的轨道工程，由站内正线、站内正线道岔、站线、站线道岔等分部工程组成。3.2.3分部工程应按一个完整部位或主要结构及施工阶段划分。3.2.4分项工程应按工种、工序、材料、施工工艺划分。3.2.5检验批可根据施工及质量控制和验收需要按长度、施工段（处）等进行划分。检验批抽样样本应按均匀分布、具有代表性及有利于质量控制的原则随机抽取。3.2.6原材料、构配件、半成品、轨道部件等应按进场批次进行检验。属于同一工程项目且同期施工的多个单位工程，对同一厂家生产的同批次原材料、构配件、半成品、轨道部件等，可统一划分检验批进行验收。
3.2.7施工前，应由施工单位制定分项工程和检验批的划分方案，并由监理单位审核，报建设单位确认。本标准未涵盖的分部、分项工程和检验批，可由建设单位组织监理、施工单位协商确定，3.2.8轨道的分部工程、分项工程和检验批划分宜按附录B进行。3.2.9本标准主控项目、一般项目中所涉及检查内容及检查数量为施工单位、监理单位自检数量。3.3工程施工质量验收内容和要求3.3.1检验批的质量验收应包括如下内容：1实物检查：在工序、隐蔽工程质量检验的基础上，按本标准规定进行抽样检查实体质量、外观质量。
2资料检查：核查施工原始记录、试验检测数据、质量检验结果等质量保证资料。3.3.2检验批合格质量应符合下列规定：1主控项目的质量经抽样检验全部合格。2一般项目的质量经抽样检验应合格；当采用计数检验时，有允许偏差的抽查点，除有专门要求外，80%及以上的抽查点应控制在规定的允许偏差内，最大偏差不得大于规定允许偏差的1.5倍且不得有严重缺陷，不合格点不得集中。3应具有完整的隐蔽工程质量检验记录，重要工序应具有完整的施工操作记录。4涉及结构安全和主要使用功能的工程实体质量抽样检验结果应符合相应规定。5工程实体观感质量验收应符合要求。3.3.3分项工程质量验收合格应符合下列规定：1所含的检验批均验收合格；
2所含的检验批的质量验收记录完整。3.3.4分部工程质量验收合格应符合下列规定：1所含分项工程均验收合格。
2质量控制资料完整。
3涉及结构安全和主要使用功能的抽样检验结果应符合相应规定。3.3.5单位工程质量验收合格应符合下列规定：1所含分部工程均验收合格。
2质量控制资料应完整。
3工程实体质量和主要功能应符合设计要求和相关标准的规定。4工程实体观感质量验收应符合要求。3.3.6轨道工程施工质量验收记录可按下列规定填写：1检验批质量验收记录可按附录表cO.1填写，主控项目应详细填写，一般项目可仅填写检查验收结论。
2分项工程质量验收记录可按附录表C.0.2填写3分部工程质量验收记录可按附录表C.0.3填写。4单位工程质量验收记录、单位工程质虽控制资料核查记录、实体质量和主要功能核查记录、观感质量检查记录应按附录D填写。3.3.7当检验批质量不符合要求时，应按以下规定进行处理：1经返工或返修的检验批，应重新进行验收；2经有资质的检测机构检测鉴定能够达到设计要求的检验批，应予以验收；3经返修或加固处理的分项、分部工程，满足安全及使用功能要求时，可按技术处理方案和协商文件的要求予以验收。
3.3.8工程质量控制资料应齐全完整，当部分资料缺失时，应委托有资质的检测机构按有关标准进行相应的实体检验或抽样试验。
3.3.9通过返修或加固处理仍不能满足结构安全和使用功能要求的分部工程及单位工程，严禁验收。3.4工程施工质量验收程序和组织3.4.1检验批应由监理工程师组织施工单位专业质量检查人员、施工工长等进行验收。监理单位应对全部主控项目进行检查，一般项目的检查可根据具体情况确定。3.4.2分项工程应由监理工程师组织施工单位分项工程技术负责人等进行验收。3.4.3分部工程应由总监理工程师组织施工单位项目负责人和技术、质量负责人等进行验收。3.4.4单位工程完工后，施工单位应自行组织有关人员进行检查评定，监理单位应组织有关人员进行检查，存在施工质量问题时，应进行整改。整改完毕后向建设单位申请工程验收。3.4.5建设单位收到单位工程验收申请后，应由建设单位项目负责人组织设计、监理、施工单位负责人进行单位工程验收。
3.4.6单位工程有分包单位施工时，分包单位应对所承担的工程项目按本标准规定的程序进行检查评定，总包单位应派人参加。分包工程完工后．应将有关资料移交总包单位。3.4.7当参加验收各方对工程施工质量验收意见不一致时，可请铁路建设行政上管部门或其委托的质量监督部门协调处理。
3.4.8改建既有线和增建第二线工程中急需投产使用的项目，验收交接工作必须在开通使用前进行，验收不合格的工程严禁交付使用。
