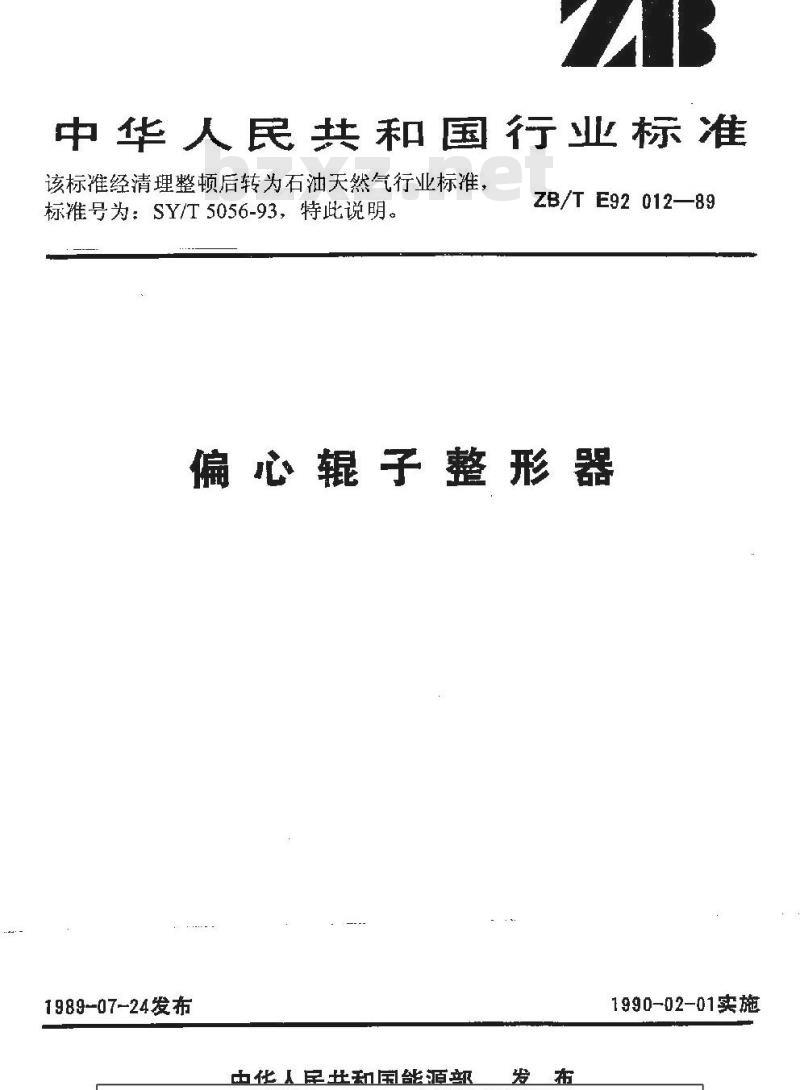

偏心辊子整形器
1989-07-24发布
中化人民共和国能源部
1990-02-01实施
1主题内容与适用范围
中华人民共和国行业标准
偏心辊子整形器
ZB/T E92 012--89

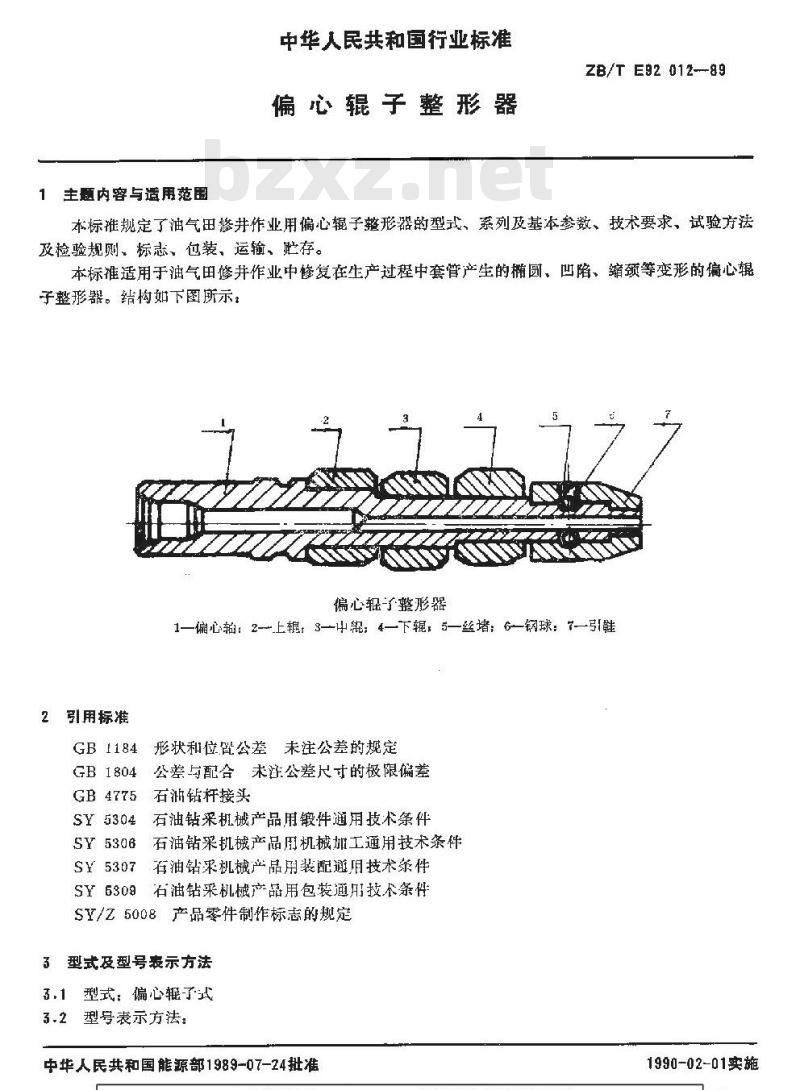

本标准规定了油气田修井作业用偏心辊子整形器的型式、系列及基本参数、技术要求、试验方法及检验规则、标志、包装、运输、贮存。本标谁适用于油气田修井作业中修复在生产过程中套管产生的椭圆、凹陷、缩颈等变形的偏心辊子整形器。结构如下图所示：
偏心辑子整形器
1—偏心轴：2-上辑：3—山辊，4—下：5—丝堵：6-钢球：7—引鞋引用标准
GB 1184
GB 1804
GB4775
形状和位置公差未注公差的规定公差与配合未游公差尺寸的极限偏差石钻杆接头免费标准下载网bzxz
石油钻采机械产品用锻件通用技术条件SY5304
SY 5306
SY 5307
SY6309
石油钻采机械产品用机械加工通用技术条件石油钻采机械产品用装配避明技术条件石油钻采机械产品用包装通用技尽条件SY/Z5008产品零件制作标志的规定3
型式及型号表示方法
型式：偏心辗了式
型号表示方法：
中华人民共和国能源部1989-07-24批准1990-02-01实施
ZB/T E92 012—89
公称直径，mm（in）
偏心的“偏”字汉语拼音第一个字母整形的“形”宇汉语拼音第一个学母整形的“整”字汉语拼音第一个字母型号示例：102（4）偏心辑子整形器，其型号为7×-P102（4）。4系列及基本替数

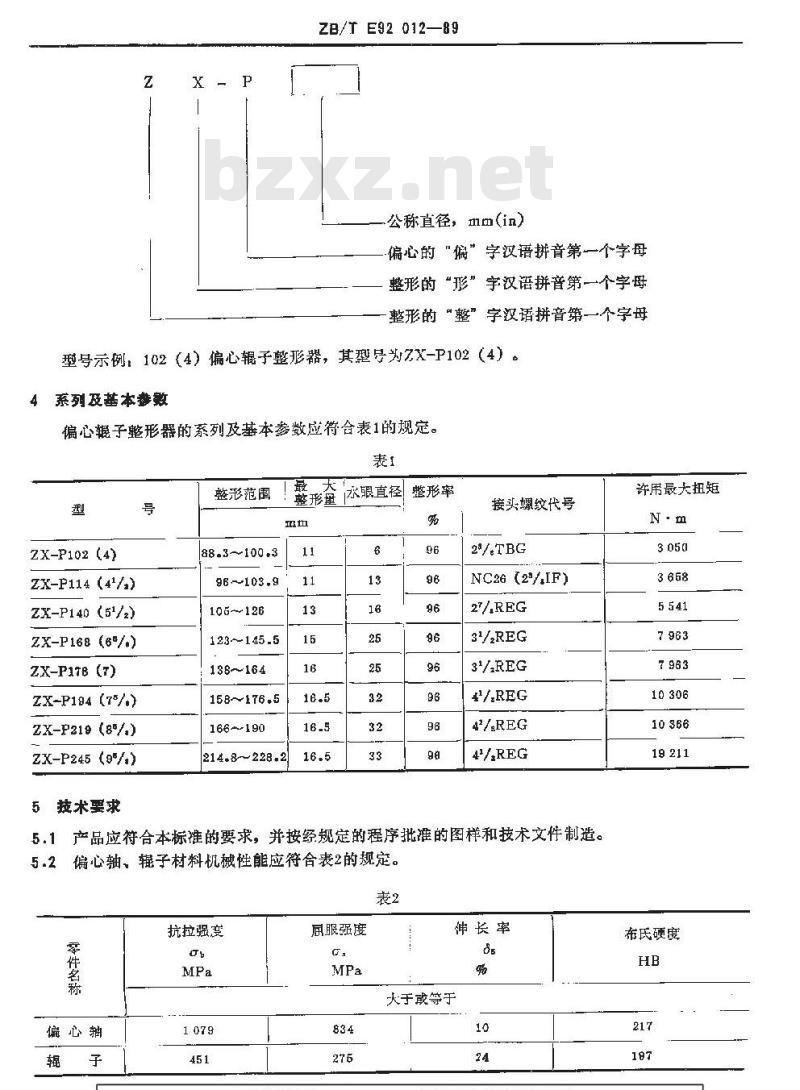

偏心辗子整形器的系列及基本参数应符合表1的规定。表1
ZX-P102 (4)
ZX-P114 (4'/)
ZX-P140 (51/2)
ZX-P168 (6%/)
ZX-P1TB (T)
ZX-P194 (7/)
ZX-P219 (8%)
zX-P245 (9\/)
5技术要求
整形范围
88.3~100.3
96--103.9
105-126
123~145.5
138-164
166-190
整形奎水限直径
整形率
214.8~228.2
接头螺纹代号
NC26 (2/IF)
4'/REG
5.1产品应符合本标谁的要求，并按经规定的程序批准的图样和按术文件制造。5.2偏心轴、辑子材料机性能应符合表2的规定。表2
零件名称
偏心轴
抗拉强度
風服强度
伸长率
大于或等于
许用最大扭矩
布氏硬度

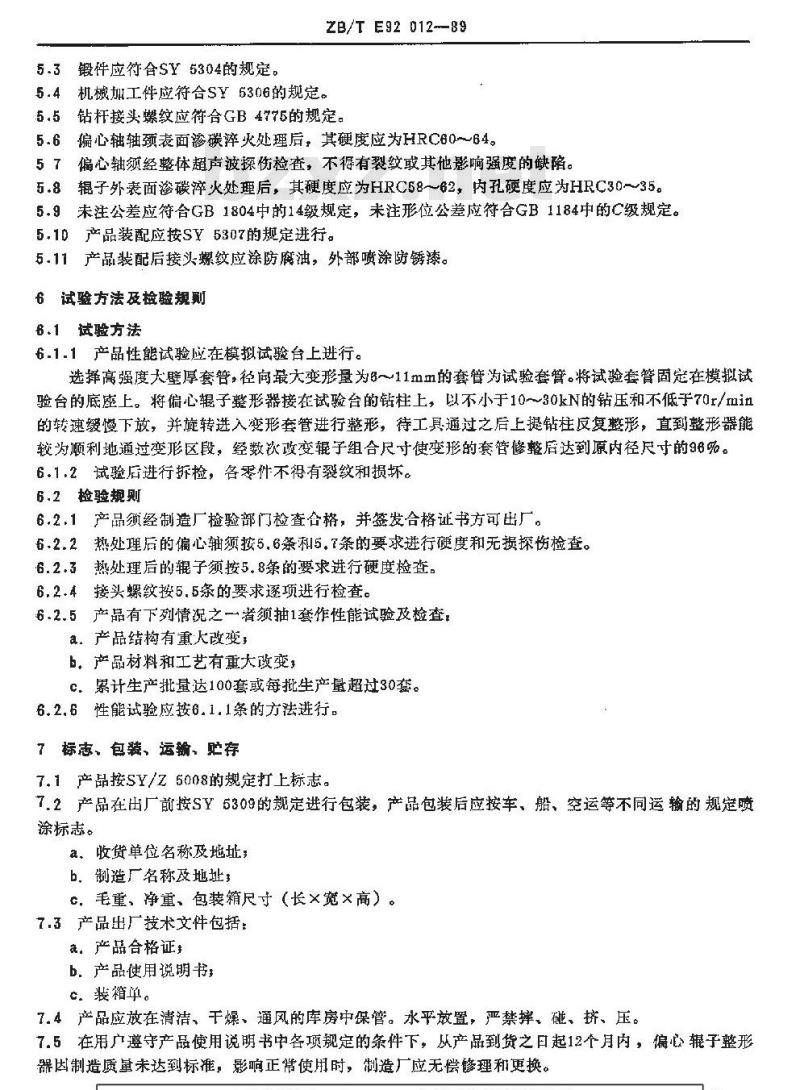

5.3锻件应符合SY5304的规定。
ZB/T E92 012-89
5.4机械加工件应符合SY6306的规定。5.5钻杆接头螺纹应符合GB4775的规定。5.6偏心轴轴颈表面渗碳萍火处理后，其硬度应为HRC60～64。57偏心轴须经整体超声波探伤检查，不得有裂纹或其他影响强度的缺陷。5.8辊子外表面渗碳萍火处理后，其硬度应为HRC58~~62，内孔硬度应为HRC30~35。5.9未注公差应符合GB1804中的14级规定，未注形位公差应符合GB1184中的C级规定。5.1D产品装配应按SY5307的规定进行。5.11产品装配后接头螺纹应涂防腐油，外部喷涂防锈漆。6试验方法及检验规测
6.1试验方法
6.1.1产品性能试验应在模拟试验台上进行。选择高强度大壁厚套管，径向最大变形量为B～11mm的套管为试验套管。将试验套管固定在模拟试验台的底座上。将偏心辊子整形器接在试验台的钻柱上，以不小于10~30kN的钻压和不低于70r/min的转速缓慢下放，并旋转进入变形套管进行整形，待工具通过之后上提钻柱反复整形，直到整形器能较为顺利地通过变形区段，经数次改变辊子组合尺寸使变形的套管修整后达到原内径尺寸的96%。6.1.2试验后进行拆检，各零件不得有裂致和损坏。6.2检验规则
6.2.1产品须经制造厂检验部门检查合格，并签发合格证书方可出厂。6.2.2热处理后的偏心轴须按5.6条利5.7条的要求进行硬度和无损探伤检查。6.2.3热处理后的辊子须按5.8条的要求进行硬度检查。6.2.4接头螺纹按5.5条的要求逐项进行检查。6.2.5产品有下列情况之一须抽1套作性能试验及检查，a.产品结构有重人改变，
b。产品材料和工艺有重大改变，c.累计生产批量达100套或每批生产量超过30套。6.2.6性能试验应按6.1.1条的方法进行。7标、包装、运输、贮存
7.1产品按SY/Z6008的规定打上标志。7.2产品在出厂前按SY5309的规定进行包装，产品包装后应按车，船、空运等不同运输的规定喷涂标志。
a、收货单位名称及地址：
b，制造厂名称及地址：
c，毛重，净重、包装箱尺寸（长×宽×高）。7.3产品出厂技术文件包括：
a，产品合格证#
b.产品使用说明书：
心装箱单。
7.4产品应放在清洁、干燥、通风的库房中保管。水平放置，严禁摔、碰、挤、压。7.5在用广遵守产品使用说明书中各项规定的条件下，从产品到货之日起12个月内，偏心辊子整形器因制造质量未达到标准，影响正常使用时，制造厂应无偿修理和更换。3
附加说明
ZB/T E92 012—89

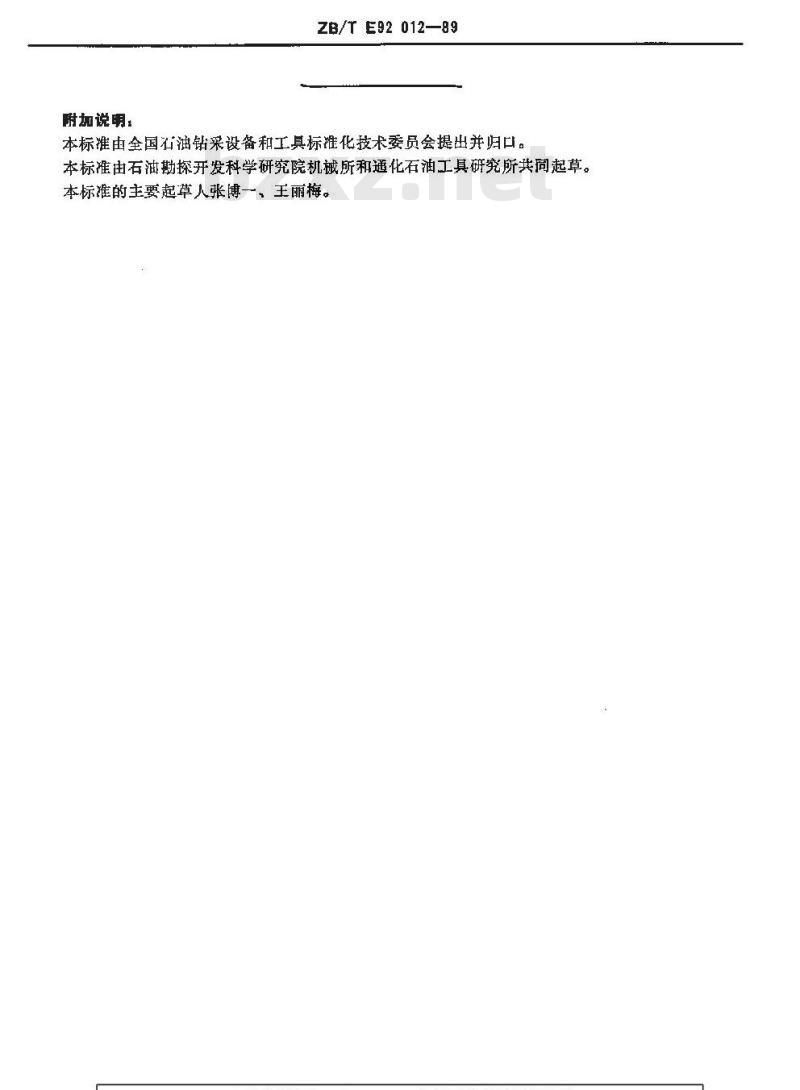

本标准由全国石油钻采设备和工具标准化技术委员会提出并归口。本标准由石油勘探开发科学研究院机械所和通化石油工具研究所共同起草。本标准的主要起草人张博一，王丽梅。
