【石油天然气行业标准(SY)】 地震检波器 第4部分：动圈式加速度检波器

ICS 75.180.10
备案号：10418—2002

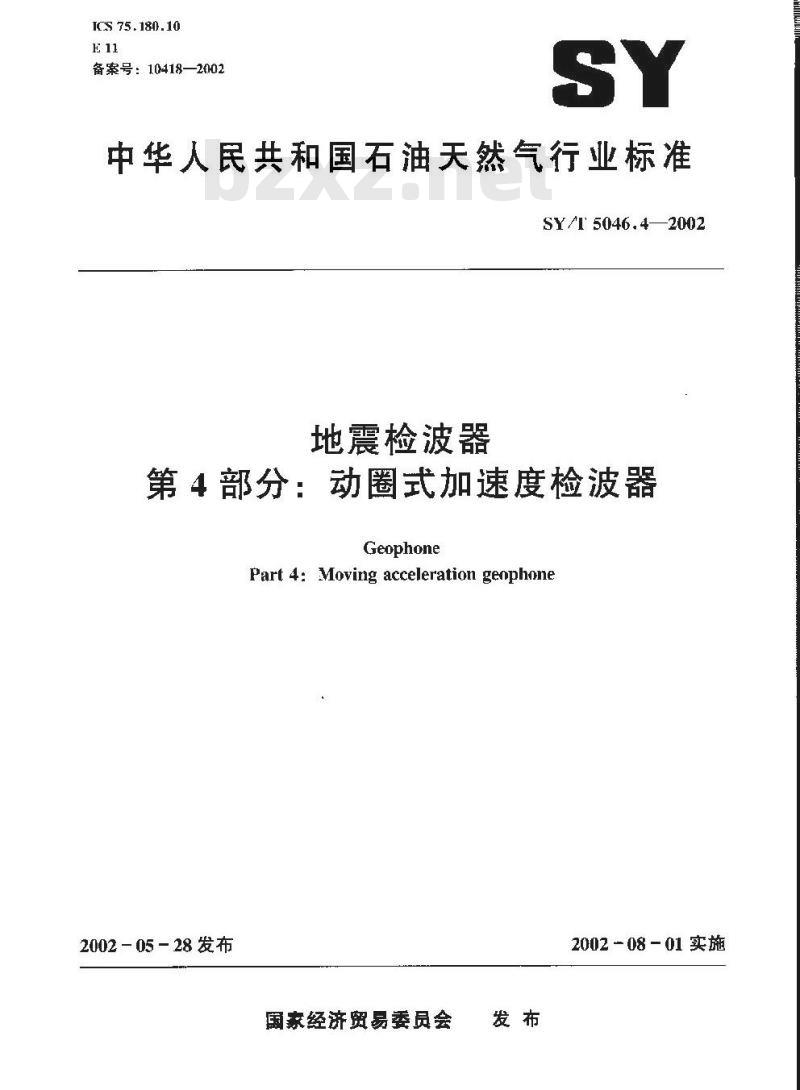

中华人民共和国石油天然气行业标准SY7T 5046.42002
地震检波器
第4部分：动圈式加速度检波器
Geophone
Part 4: Moving acceleration geophone2002-05-28发布
国家经济贸易委员会
2002-08-01实施

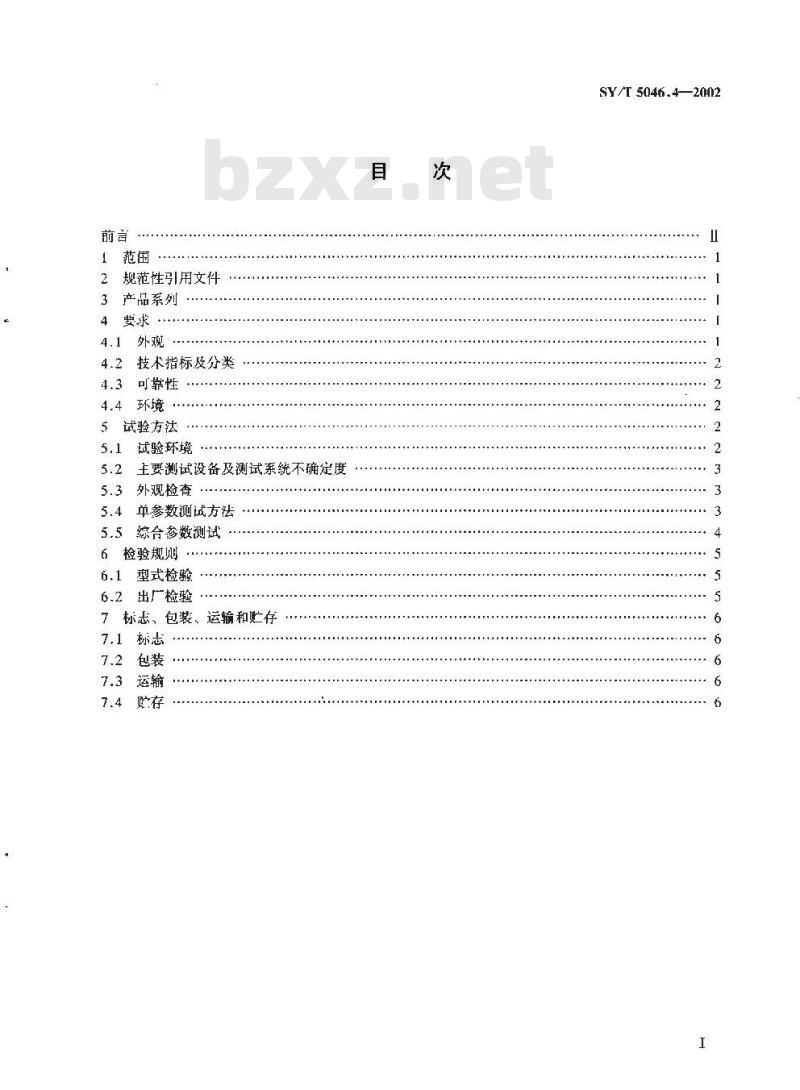

规范性引用文件
产品系列
技术指标及分类
4.3可靠性
4.4环境
５试验方法
试验环境
主要测试设备及测试系统不确定度5.3外观检查
5.4单参数测试方法
5.5综合参数测试
6检验规则
6.1型式检验
6.2出广检验
7标志、包装、运输和忙存
7.1标志
7.2包装
7.3运输
SY/ 5046.4-—2002
SY/T 5046.4—2002

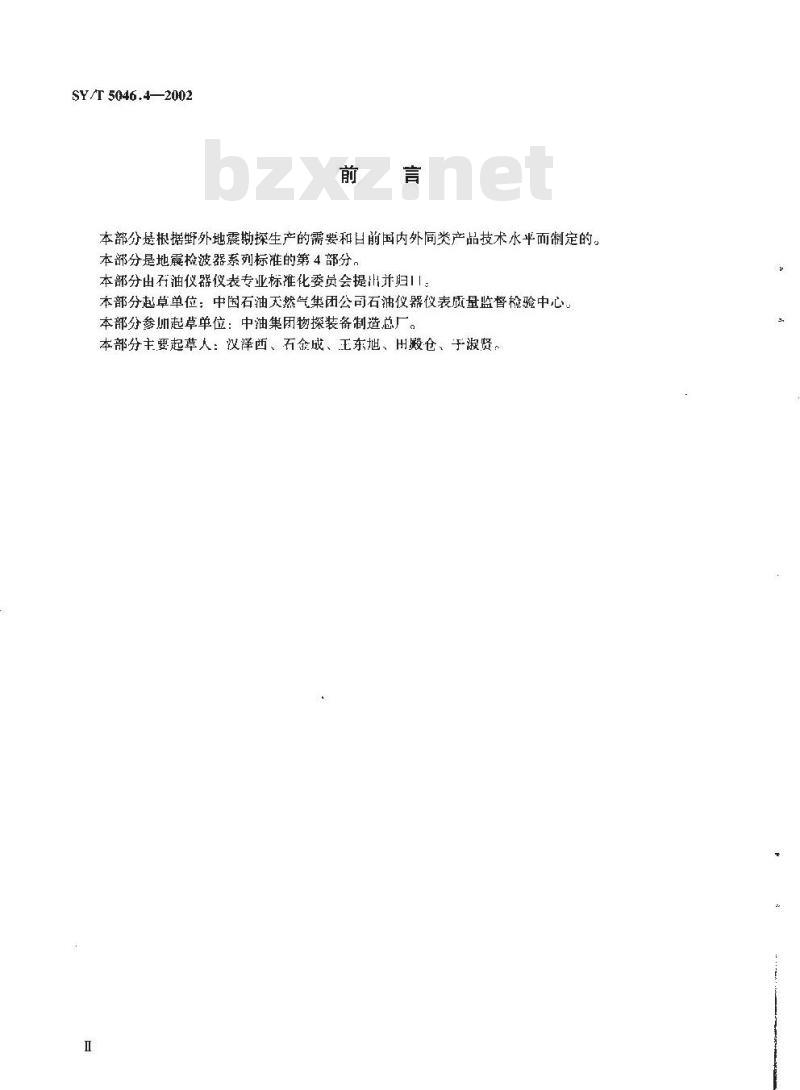

本部分是根据野外地震勘探生产的需要和日前国内外同类产品技术水半而制定的。本部分是地震检波器系列标准的第4部分。本部分出石油仪器仪表专业标雅化委员会提出并归！。本部分起草单位：中国石油天然气集团公司石油仪器仪表质量监督检验中心本部分参加起草单位：中油集团物探装备制造总厂。本部分主要起草人：汉泽西、石金成、王东地、田殿仓、于淑贤、I

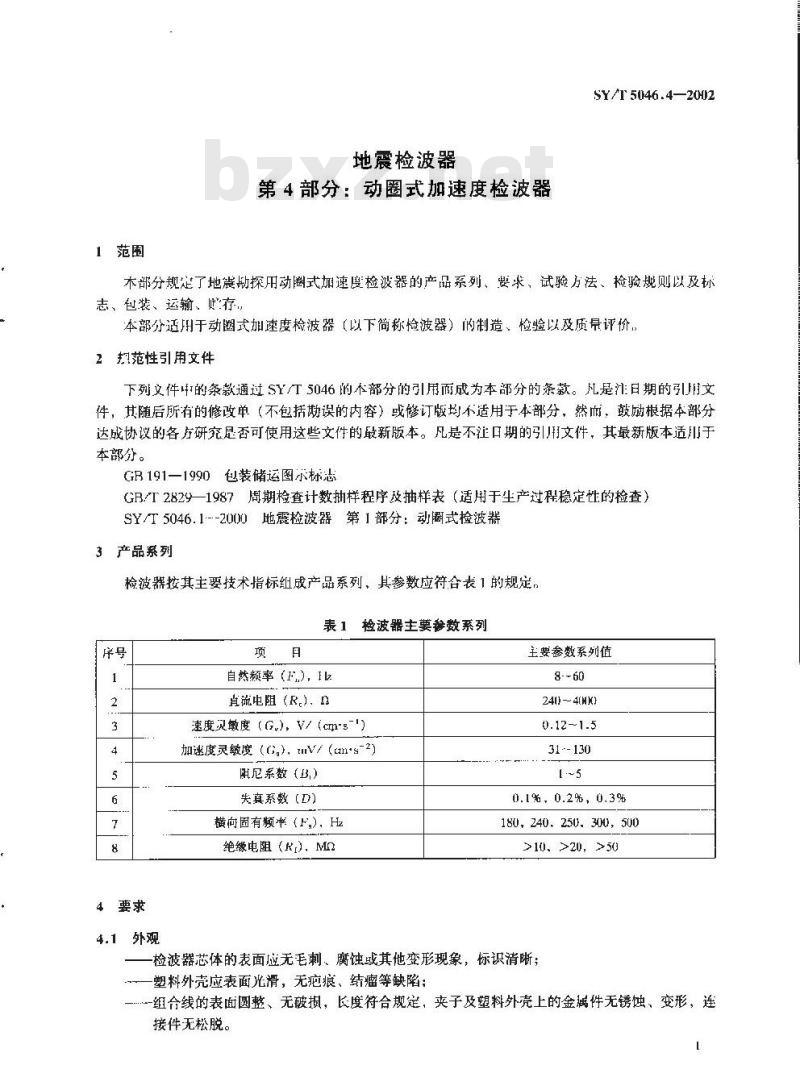

1范围
地震检波器
第4部分：动圈式加速度检波器
SY/T 5046.4—2002
本部分规定了地震励探用动圈式加速度检波器的产品系列、要求、试验方法、检验规则以及标志、包装、运输、存，
本部分适用于动圈式加速度检波器（以下简称检波器）的制造、检验以及质景评价，2范性引用文件
下列文件的条款通过SYT5046的不部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注口期的引用文件，其最新版本适川于本部分。
GR191—1990包装储运图示标志
GB/T2829—1987周期检查计数抽样程序及抽样表（适用于尘产过程稳定性的检查）SY/T5046.1--200地震检波器第1部分：动圈式检波器3产品系列
检波器按其主要技术指标组成产品系列，其参数应符合表1的规定，表1检波器主要参数系列
4要求
4.1外观
自然频率（.)，Iz
直流电阻（R,）、n
速度敏度（G,)，V/（cm's-\)
加速度灵敏度（G,），tmV/（cm*s-2）鼠尼系数(B,)
失真系数 (D)
横向固有频（F.)，Hz
绝缘电阻（R)，M
主要参数系列值
8·-60
2404(HK)
31--130
0.1%, 0.2%,0.3%
180，240.250.300，500
>10. >20, >50
检波器芯体的表面应无毛刺、腐蚀或其他变形现象，标识清晰：塑料外壳应表面光滑，无疤痕，结瘤等缺陷：-组合线的表面圆整、无破损，长度符合规定，夹子及塑料外壳上的金属件无锈蚀、变形，连接件无松脱。
SY/T 5046.42002

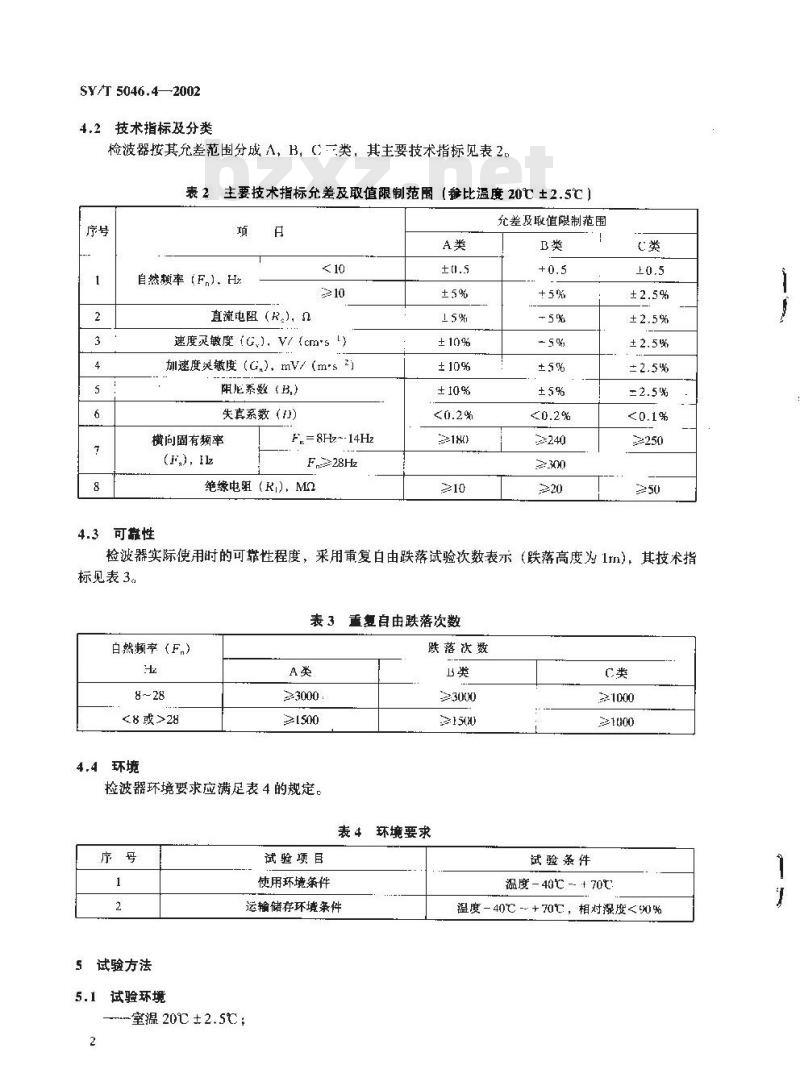

4.2技术指标及分类
检波器按其允差范围分成A，B，（一类，其主要技术指标见表2。表2主要技术指标允差及取值限制范围（参比温度20℃±2.5℃）序号
自然赖率（F,）、Hz
直流电阻（R），n
速度灵敏度（G、），V/（cm\s\）加速度灵嫩度（G)，mV/(m*s2)
限尼系数（B）
失真系数（1)）
横向固有频率
(Fa)，I
F. = 8Hz~-14Hz
F,≥28Hz
绝缘电阻（Ri)、Mn
4.3可靠性
允差及取值限制范围
检波器实际使用时的可靠性程度，采用重复白由跌落试验次数表示（跌落高度为1rn），其技术指标见表3a
表3重复自由跌落次数
白然频率（F,）
<8或>28
≥1500
检波器环境要求应满足表4的规定。序号
5试验方法
5.1试验环境
试验项目
使用环境条件
跌落欣数
表 4环境要求
运输储存环境条件
-室温20℃±2.5：
试验条件
温度-40℃--+ 70℃
温度-40℃-+70元，相对湿度90%+-
相对湿度<85%（测试设备要求）：电磁及振动T扰影响小于检波器技术指标允差的1/10。5.2主要测试设备及测试系统不确定度SY/T 5046.4--2002
5.2.1测试设备系统（振动台除外）的不确定度应优-被测参数允差的1/3，且测量范闹能覆盖被测参数。
5.2.2主要测试设备：
信号源；
频率计；
失真度分析仪；
相位计：
动态信号分析仪：
数字多用表；
振动台及功率放大器：
标准振动检波器（或标准加速度传感器加电荷放大器）；兆欧表（100V）；
频测试系统。
5.3外观检查
目测检查检波器的外观，应符合4.1的要求5.4单参数测试方法
5.4.1自然频率（F,）
按SY/T5046.1—2000中6.3规定的方法测试捡波器的自然频率，测试结果应符合4.2要求。5.4.2直流电阻（R。）
用数字多用表欧姆档测试检波器的直流电阻，其结果应符合4.2要求。5.4,3 灵敏度(G)
5.4.3.1检波器灵敏度测试原理方框图见图1。激字多用表1
数疗多用表2
振动台
5.4.3.2 测试步骤。
功率故大器
注 1：J1—被测检波器；J2—标准加逆度传感器。懒率计
正变波号发生器
注2：娠动台是其有防止外界振动干扰措施的振动台：图1检波器灵敏度测试原理方框图将标准加速度传感器和被测检波器同轴、刚性固定在振动台心-调节正弦波信号发生器，使其输出信号频率为80Hz；-调节功率放大器，使振动台输出的振动加速度为10m/s2-测量被测检波器的输出电压峰值并除以10m/2，即为其加速度灵敏度。3
SY/T 5046.4-—2002
检波器的速度灵敏度按式（1）计算：武中：
G, = 2元/·G,
G——被测检波器速度灵敏度（在80Hz处），V/（cm*s);被测检波器加速度灵敏度（在80Hz处），mV/（m*--）Ga
测试频率，80H
5.4.3.3测试结果应符合4.2的要求，5.4.4阻尼系数（B）wwW.bzxz.Net
按SY/T5046.1—20006.6规定的方法激励被测检波器，采集检波器的响应信号（检波器的响应信号示意图见图2），按式（2）计算被测检波器的阻龙系数，测试结果应符合4.2的要求。0
A—峰值振幅（V)：—12峰值幅时间间隔（s）图2检波器响应信号示意图
B, = 4.53F.-
式中：
Bt——检波器尼系数；
F.检波器白然频率，Hz;
一检波器响应信号两个半峰值之间的时间间隔，%。5.4.5失真系数(D)
按SY/T5046.1一2000中6.7规定的方法测试检波器失真系数，测试结果应符合4.2的要求。5.4.6横向固有频率【Fs!
按SY/T5046.1—2000中6.8规定的方法做横向固有频率测试，测试结果应符合4.2的要求。5.4.7绝缘电阻(R1)
按SY/T5046.1一2000中6.12规定的方法测试检波器的绝缘电阻，测试结果应符合4.2的要求。
5.4.8可靠性
按SY/T5046.1—2000中6.9规定的方法做重复自由跌落试验，测试结果应符合4.3的要求5.5综合参数测试
可以使用专用检波器测试仪（或测试系统）对检波器进行综合参数测试：使用专用检波器测试仪（或测试系统）测试检波器时，应保证其测试方法符合单参数测试方法或与其等效。所使用的专用枪4
波器测试仪（或测试系统）应经检定（校准）已合格检验规则
6.1型式检验
6.1.1有下列情况之一时，应做型式检验：一新产品定型鉴定；
一止式牛产后，结构、工艺、材料有较大改变，可能影响性能时；一产品停产二件以「恢复牛产时；…-出」检验结果与上次型式检验有较大差异时;上级质量监督机构提出要求时。6.1.2型式检验项月见表5。
表5检波器检验项目表
检验项目
自然频率
直流电阻
灵敏度
阻尼系数
失真系数
横向固有频率
绝缘电阻
可靠性
技术要求
注：“”表示必检项目，“”表示不捡项H。试验方法
SY/F 5046.42002
检验类型
型式检验
出厂检验
6.1.3型式检验的试样应在试制样品或批量产品中随机抽取。按GB/T2829的规定，采用一次抽样方案，判别水平I，不合格质量水平RQL等于10，合格判定数A.等于1，不合格判定数R.等于2，可靠性试验按GB/T2829的规定，采用一次抽样方案，判别水平1，不合格质量水平RQL等于25,合格判定数A。等于1，不合格判定数R。等于2.6.1.4对样本按4.1，4.2，4.3规定的各项技术指标逐项检验，以产品为单位，分别累计不合格品总数。
6.1.5根据样本的检杏结果，芳在样本中发现的不合格品数小于或等丁合格判定数A则判定型式试验合格；若在样本中发现的不合格品数大于或等于不合格判定数R：则判定型式试验不合格。养.2出厂检验
6.2.1出厂检验项口见表5.
6.2.2每只（或每串）检波器按6.2.1规定的检测项目逐项测试，若有任一项指标不合格，则该检波器（或串）判定为不合格品，不合格品不得出厂.2.3对不合格品允许返修后再按6.2.2的规定重新检验。5
SY/T 5046.4—2002
7标志、包装、运输和贮存
7.1标志
产品标志的内容包括：
产品型号标记、产品标准号：
生产月期；
产品编号；
制造广名或商标。
7.2包装
检波器的包装采用箱装形式，包装图示标志成符合GB191的规定。出厂随带技术文件包括产品说书、合格证、装箱单等。
7.3运输
检波器可采用海、陆，空方式运输。7.4贮存
检波器应贮存于温度-40C～+70℃、相对湿度小于90%、无腐蚀性气体和强电磁场作用、通风的库房中，如地面潮湿，应放在垫高30eTn～5Ucm的木板上，6
