- YD/T 983-2013 通信电源设备电磁兼容性要求及测量方法

【YD通讯标准】 通信电源设备电磁兼容性要求及测量方法
- YD/T983-2013
- 现行
标准号:
YD/T 983-2013
标准名称:
通信电源设备电磁兼容性要求及测量方法
标准类别:
通信行业标准(YD)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf下载大小:
547.43 KB

点击下载
标准简介:
YD/T 983-2013.Limits and methods of measurement of electromagnetic compatibility of telecommunication power supply equipment.
1范围
YD/T 983规定了通信电源设备(以下简称TPE,不包括UPS、发电机和电池)的电磁兼容性要求,包括限值、性能判据和测量方法等。
YD/T 983适用于电信交换设备、电信传输设备及无线通信设备的供电电源设备。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB 9254信息技术设备的无线电骚扰限值和测量方法
GB 17625.1电磁兼容限值谐波电流发射限值(设备每相输入电流≤16A)
GB 17625.2电磁兼容限值对额定电流不犬于16A的设备在低压供电系统中产生的电压波动和闪烁的限制
GB/T 17626.2电磁兼容试验和测量技术静电放电抗扰度试验
GB/T 17626.3电磁兼容试验和测量技术射频电磁场辐射抗扰度试验
GB/T 17626.4电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验
GB/T 17626.5电磁兼容试验和测量技术浪涌(冲击)抗扰度试验
GB/T 17626.6电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度
GB/T 17626.11电磁兼容试验和测量技术电压暂降、短时中断和电压变化抗扰度试验
ITU-T 0.41(10/94)电话型电路噪声计的使用
3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。

部分标准内容:

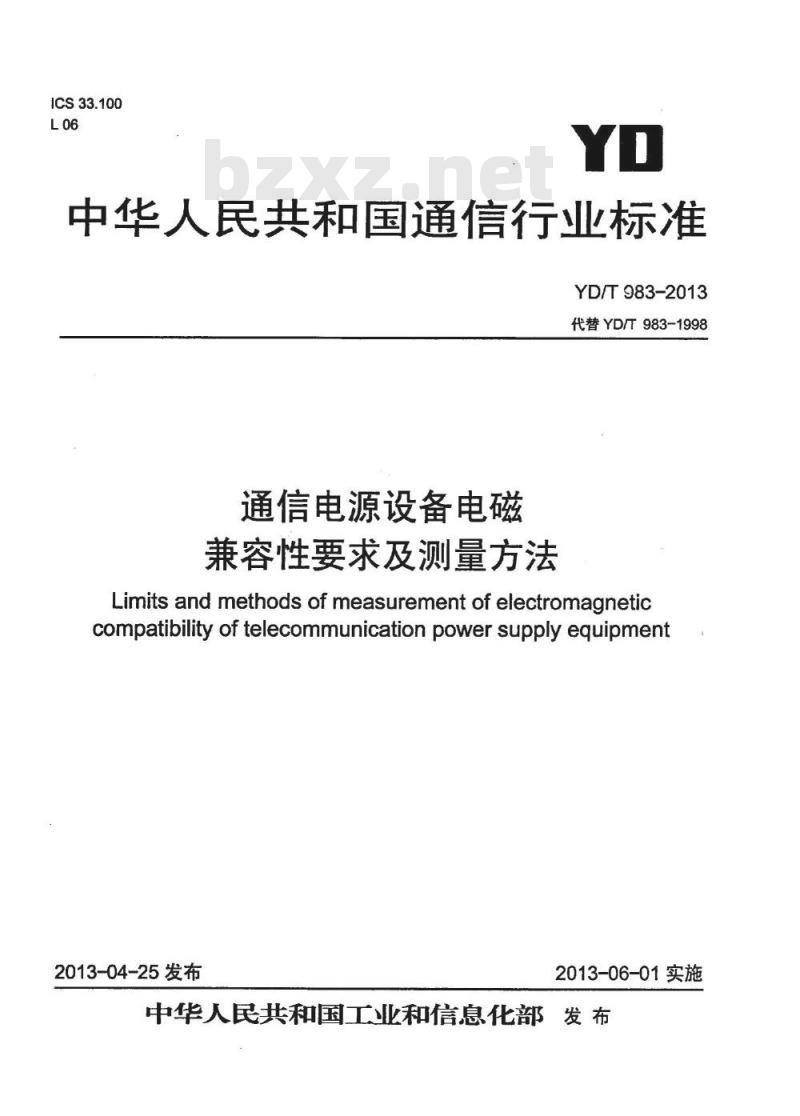

中华人民共和国通信行业标准
YD/T983-2013
代替YD/T983-1998
通信电源设备电磁
兼容性要求及测量方法
Limits and methods of measurement of electromagneticcompatibility of telecommunication power supply equipment2013-04-25发布
2013-06-01实施

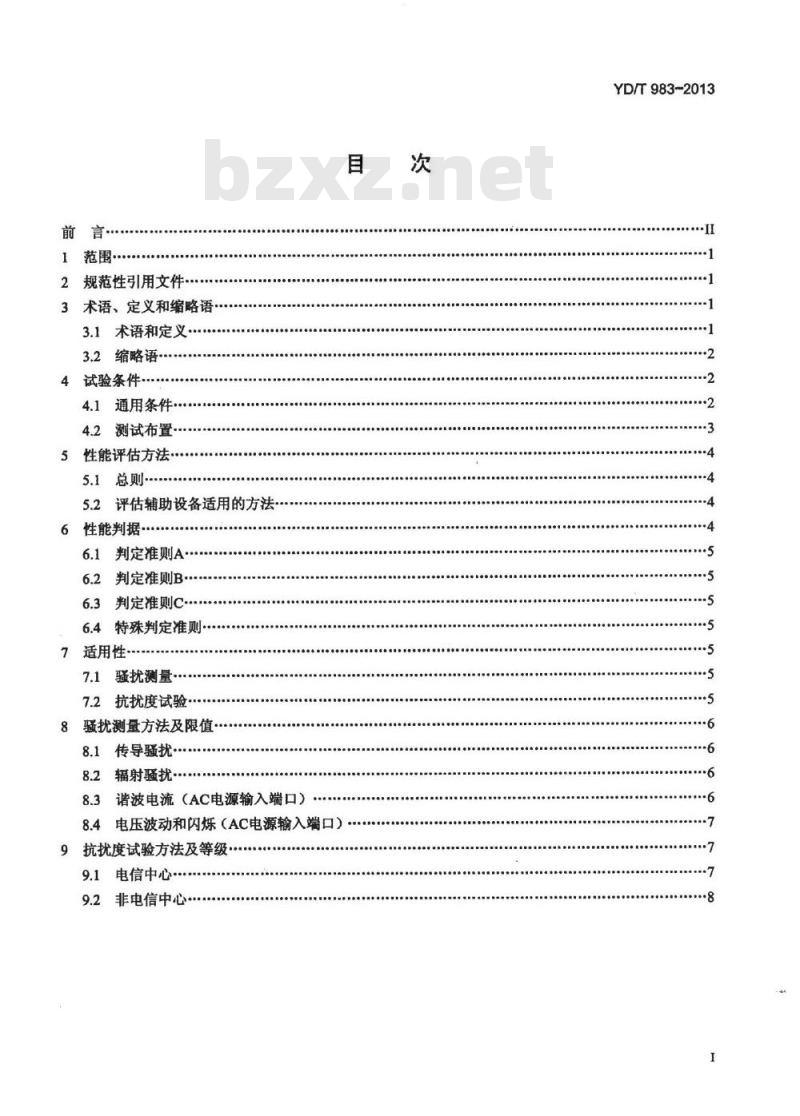

中华人民共和国工业和信息化部发布前言·
1范围
2规范性引用文件
3术语、定义和缩略语
3.1术语和定义
3.2缩略语·
4试验条件…
4.1通用条件
4.2测试布置-
5性能评估方法
5.1总则.
5.2评估辅助设备适用的方法
6性能判据…
判定准则A
判定准则B
6.3判定准则C
6.4特殊判定准则·
7适用性
骚扰测量·
7.2抗扰度试验
骚扰测量方法及限值
8.1传导骚扰
8.2辐射骚扰
8.3谐波电流(AC电源输入端口)目
8.4电压波动和闪烁(AC电源输入端口)9抗扰度试验方法及等级
9.1电信中心·
9.2非电信中心
YD/T983-2013
YD/T983-2013

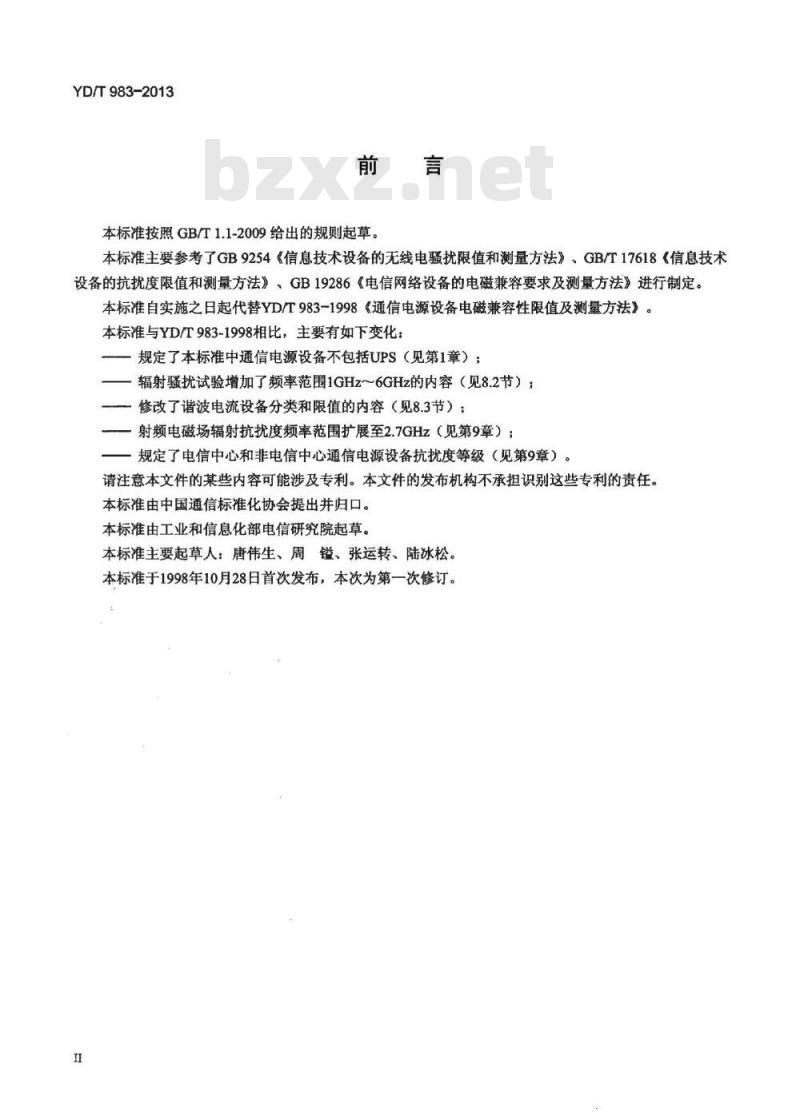

本标准按照GB/T1.1-2009给出的规则起草。本标准主要参考了GB9254《信息技术设备的无线电骚扰限值和测量方法》、GB/T17618《信息技术设备的抗扰度限值和测量方法》、GB19286《电信网络设备的电磁兼容要求及测量方法》进行制定本标准自实施之日起代替YD/T983-1998《通信电源设备电磁兼容性限值及测量方法》。本标准与YD/T983-1998相比,主要有如下变化:规定了本标准中通信电源设备不包括UPS(见第1章);辐射扰试验增加了频率范围1GHz~6GHz的内容(见8.2节):一修改了谐波电流设备分类和限值的内容(见8.3节);一射频电磁场辐射抗扰度频率范围扩展至2.7GHz(见第9章):规定了电信中心和非电信中心通信电源设备抗扰度等级(见第9章)。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准由工业和信息化部电信研究院起草。本标准主要起草人:唐伟生、周镗、张运转、陆冰松。本标准于1998年10月28日首次发布,本次为第一次修订。TiKAONiKAca

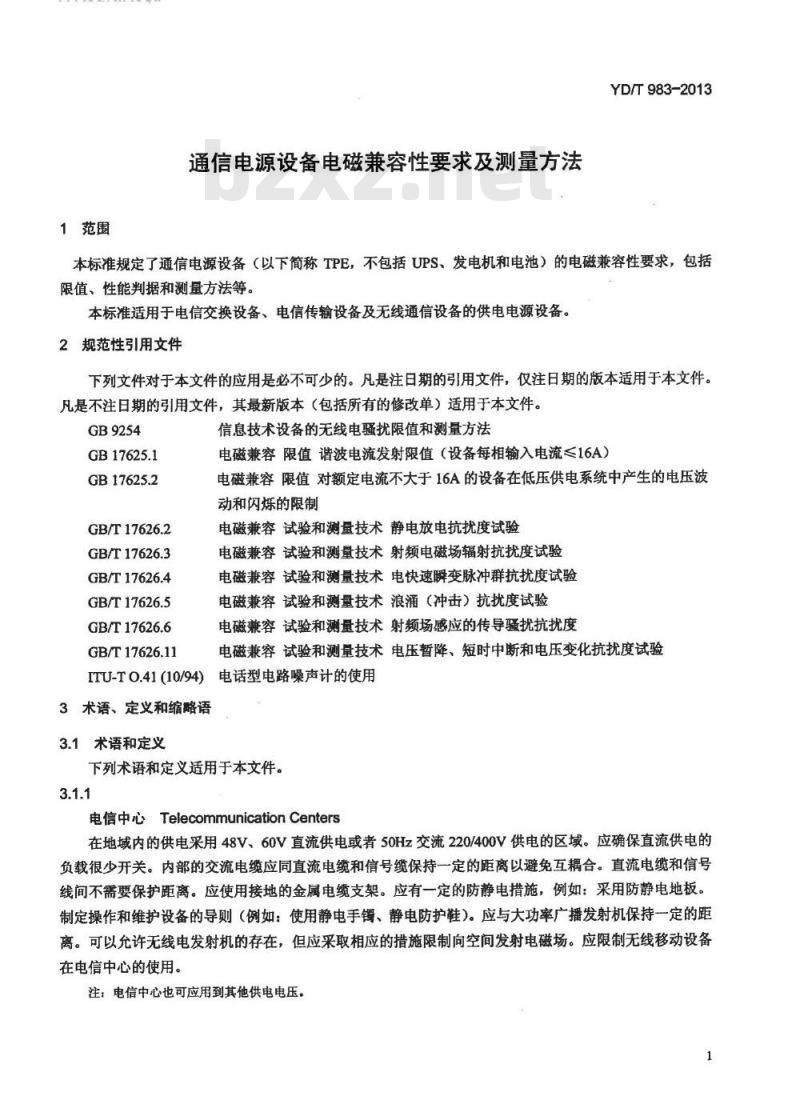

1范围
通信电源设备电磁兼容性要求及测量方法YD/T983-2013
本标准规定了通信电源设备(以下简称TPE,不包括UPS、发电机和电池)的电磁兼容性要求,包括限值、性能判据和测量方法等。本标准适用于电信交换设备、电信传输设备及无线通信设备的供电电源设备。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB9254
GB17625.1
GB17625.2
GB/T17626.2
GB/T17626.3
GB/T17626.4
GB/T17626.5
GB/T17626.6
GB/T17626.11
信息技术设备的无线电骚扰限值和测量方法电磁兼容限值谐波电流发射限值(设备每相输入电流≤16A)电磁兼容限值对额定电流不大于16A的设备在低压供电系统中产生的电压波动和闪烁的限制
电磁兼容试验和测量技术静电放电抗扰度试验电磁兼容试验和测量技术射频电磁场辐射抗扰度试验电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验电磁兼容试验和测量技术浪涌(冲击)抗扰度试验电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度电磁兼容试验和测量技术电压暂降、短时中断和电压变化抗扰度试验ITU-TO.41(10/94)
电话型电路噪声计的使用
3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。3.1.1
电信中心TelecommunicationCenters在地域内的供电采用48V、60V直流供电或者50Hz交流220/400V供电的区域。应确保直流供电的负载很少开关。内部的交流电缆应同直流电缆和信号缆保持一定的距离以避免互耦合。直流电缆和信号线间不需要保护距离。应使用接地的金属电缆支架。应有一定的防静电措施,例如:采用防静电地板。制定操作和维护设备的导则(例如:使用静电手镯、静电防护鞋)。应与大功率广播发射机保持一定的距离。可以允许无线电发射机的存在,但应采取相应的措施限制向空间发射电磁场。应限制无线移动设备在电信中心的使用。
注:电信中心也可应用到其他供电电压。1
TiKAoNiKAca
YD/T983-2013

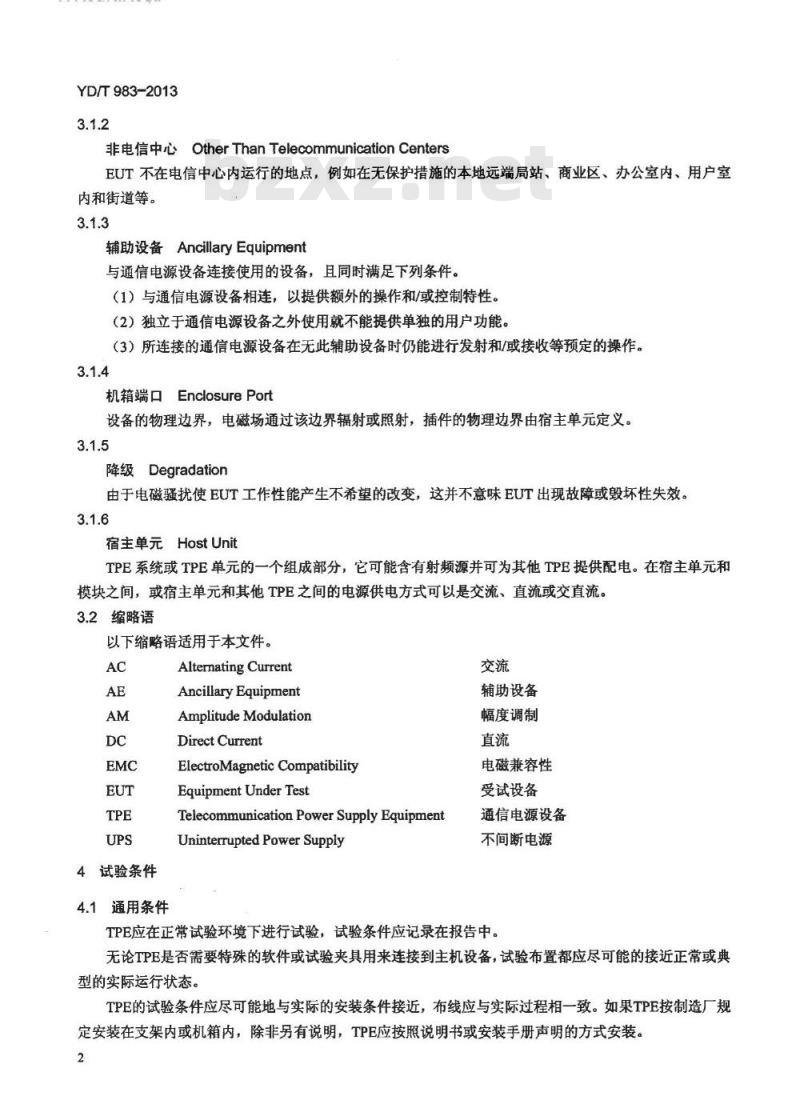

非电信中心OtherThanTelecommunicationCentersEUT不在电信中心内运行的地点,例如在无保护措施的本地远端局站、商业区、办公室内、用户室内和街道等。
辅助设备AncillaryEquipment
与通信电源设备连接使用的设备,且同时满足下列条件。(1)与通信电源设备相连,以提供额外的操作和/或控制特性。(2)独立于通信电源设备之外使用就不能提供单独的用户功能。(3)所连接的通信电源设备在无此辅助设备时仍能进行发射和/或接收等预定的操作。3.1.4
机箱端口EnclosurePort
设备的物理边界,电磁场通过该边界辐射或照射,插件的物理边界由宿主单元定义。3.1.5
降级Degradation
由于电磁骚扰使EUT工作性能产生不希望的改变,这并不意味EUT出现故障或毁坏性失效。3.1.6
宿主单元 HostUnit
TPE系统或TPE单元的一个组成部分,它可能含有射频源并可为其他TPE提供配电。在宿主单元和模块之间,或宿主单元和其他TPE之间的电源供电方式可以是交流、直流或交直流。3.2缩略语
以下缩略语适用于本文件。
4试验条件
4.1通用条件
Alternating Current
AncillaryEquipment
Amplitude Modulation
Direct Current
ElectroMagneticCompatibilityEquipment Under Test
Telecommunication Power SupplyEquipmentUninterruptedPowerSupply
辅助设备
幅度调制
电磁兼容性
受试设备
通信电源设备
不间断电源
TPE应在正常试验环境下进行试验,试验条件应记录在报告中。无论TPE是否需要特殊的软件或试验夹具用来连接到主机设备,试验布置都应尽可能的接近正常或典型的实际运行状态。
TPE的试验条件应尽可能地与实际的安装条件接近,布线应与实际过程相一致。如果TPE按制造厂规定安装在支架内或机箱内,除非另有说明,TPE应按照说明书或安装手册声明的方式安装。2
KAONIKACa
YD/T983-2013
如果设备是系统的一部分或同辅助设备相连,那么在测试时,设备应连上最小典型配置的辅助设备,但对与辅助设备相连的端口应激活。如果设备有大量的端口,就应挑选足够数量的端口以确保能模拟实际情况且确保不同类型的端口都能被测试,
如果TPE由多个通信电源模块组成,对每一个通信电源模块都应进行测试。应当采取措施避免抗扰度试验信号对测量设备和位于试验环境内/外的试验辅助设备(如:信号源、辅助设备等)的影响;应当采取措施避免试验环境内/外的辅助试验设备对试验结果产生影响。在试验中工作模式和配置应准确记录在试验报告中。4.2测试布盖
4.2.1连续骚扰测量条件和布置
布置TPE,使与典型的应用情况相一致,并使TPE的发射达到最大。接口电缆(电源线、信号/控制线)应连接到适用的端口处,观察电缆位置变化后所产生的影响,以找到产生最大发射的布置。
连接电缆应符合产品说明书中所规定的型号和长度。如果长度规定为可变,则应选用会产生最大发射的长度。
如果TPE有多个同类型的接口端口,则只要能证明添加电缆不会明显影响测试结果,就可仅将一根电缆接到该类端口中的某一端口上。任何一组测试结果,都须附有关于TPE和电缆方位的完整说明,以便使测试结果具有重现性。在单一TPE中,每种类型的模块都应有一个处于工作状态。在系统TPE中,应包括该系统配置中所可能包含的每种类型的TPE各一个。当TPE在功能上与其他设备或单元(包括其电源端口依附于宿主单元的任何设备或单元)发生交互作用时,为了提供有代表性的工作条件,可以连接实际相连的设备或单元,也可以连接模拟器(只要该模拟器的影响可被隔离和识别)。如果TPB被设计成是其他设备或单元的一个宿主单元,则应接上该设备或单元,以便使该TPE能在正常条件下进行工作。用来代替实际连接的设备或单元的任何模拟器,应能正确代表相连的设备或单元的电器特性,特别是射频信号和阻抗特性。遵循这一规定,将使单独的TPE的测试结果,也能适用于系统应用以及该TPE与其他已测设备或单元(包括由不同生产厂家生产和测试的设备或单元)相组合的应用情况。TPE与接地平板的相对关系,应与实际使用情况相同,即地面安装的设备应放在接地平板上,或者放在靠近接地平板的绝缘地板上;便携式TPE应放在非导电的实验台上。电源电缆和信号电缆相对于接地平板的走向应与实际情况相同。除非产品说明书有特别规定,TPE应连接阻性负载。信号或控制端口应使用必要的AB或标称电阻正确连接。测试应在输人端输入标称电压的情况下进行。4.2.2抗扰度试验条件和布置
所有测试均应在TPE正常安装条件下进行。电源线及信号线的分布、接地、电缆的互连及测试系统的物理布置均应模拟典型的、实际的应用状态,并应符合产品说明书的规定。3
TTIKAONTKAa
YD斤983-2013
对进行抗扰度测试的TPE,应接通电源并在正常方式下工作。测试应在规定的配置、典型的负载配置(包括硬件、软件和操作程序)及充分运行等条件下进行。应选择能使抗扰性减至最小的配置。应考虑在正常使用的范围内可能的布置。测试应在输入端输入标称电压的情况下进行。附非产品说明书有特别规定,TPE应连接阻性负载。信号或控制端口应使用必要的AE或标称电阻正确连接。测试时,TPE可以工作在较小的输出功率状态下(建议50%的输出功率)。TPE在测试中的实际输出功率应在测试报告中注明。
传导抗扰性测试应在电源输入口、电源输出口以及TPE上每种控制端口的其中一个端口上试。不超过3m(根据产品说明书的规定)的电源线和控制线不须进行传导抗扰性测试。但是,连接到外部网络的电缆应进行测试。
同一TPE各单元之间的内部连接电缆不需测试。为检验TPE对工作失灵和毁坏的承受能力,应在测试前和测试后,对其设计功能进行检查。应在测试报告中详细记录TPE所选择的布置情况,并说明选择特殊布置的理由。5
5性能评估方法
5.1总则
TPE的技术文件中的下列信息,必要时应记录在测试报告中:TPE测试中及测试后检查的TPE的主要功能:测试中使用的辅助设备;
一正常工作下的用户控制功能,以及在抗扰度测试后这些功能丧失与否的评估方法端口的详细列表,以电源或信号/控制来分类以及需要连接的缆线的长度,电源端口需进一步按交流或直流分类;
维护连接器和编程连接器的列表TPE的工作频率范围;
在技术文件中规定的手动恢复正常工作的结构说明;在测试中使用的TPE的软硬件版本TPE的使用环境。
5.2评估辅助设备适用的方法
评估辅助设备时可采用以下几种方法在设备技术文件中声明不与其他设备相连,单独进行抗扰度和辐射发射测量;或声明其符合其他EMC标准;
或按照标准的适用条款,与其他设备相连完成测试,以证明其性能适用。6性能判据
在测试期间被监测的TPE端口可分为以下几类。a)二级电源直流端口:指直流不停电电源端口(基础电源直流端口)。b)二级电源交流端口:指交流不停电电源端口(基础电源交流端口)。c)三级电源端口:指通信设备中的电源设备端口(机架电源端口)。d)控制信号接口
TTKAONiKAca
6.1判定准则A
a)设备在进行EMC测试期间,TPE输出电压应符合正常工作范围。YD/T983-2013
b)设备在进行测试期间和测试后,TPE应正常工作,不应产生报警、误报警指示(供电故障、保护性故障等等)或者误显示指示。6.2判定准则B
a)设备在测试后,TPE应正常工作,输出电压应立即符合正常工作范围。b)设备在测试后,TPE应正常工作,不应产生报警、误报警指示(供电故障、保护性故障等)或者误显示指示。
6.3判定准则C
设备允许监视和报警功能丧失,但是设备在测试后,所有的功能应恢复正常,输出电压应符合正常工作范围。
6.4特殊判定准则
特殊判定准则用于二级直流输出端口和二级交流输出端口。6.4.1二级直流输出端口
判定准则A
二级直流输出端口的最大宽带噪声电平不大于10mV,使用符合建议ITU-TO.41的噪声计测量噪声。6.4.2二级交流输出端口
判定准则A
设备在进行EMC测试期间,电压起伏应小于标称电压的+10%。7适用性
7.1骚扰测量
骚扰测量项目见表1。
测量项目
传导骚扰
辐射骚扰
谐波电流
电压起伏和闪烁
7.2抗扰度试验
抗扰度试验项目见表2。
适用环境
电信中心
适用端口
机箱端口
室外信号线端口
坚扰测量项目
适用端口
信号线端口、电源端口
机箱端口
AC电源端口
AC电源端口
表2抗扰度试验项目
试验项目
静电放电抗扰度
射频电磁场辐射抗扰度
电快速瞬变脉冲群抗扰度
浪涌(冲击)抗扰度
射频场感应的传导骚扰抗扰度
本标准中的参考章节
本标准中的参考章节
TiKAONiKAca
YD/T983-2013
适用环境
电信中心
非电信中心
适用端口
室内信号线端口
AC电源端口
DC电源端口
机箱端口
室外信号线端口
室内信号线端口
AC电源端口
DC电源端口
8骚扰测量方法及限值
8.1传导骚扰
8.1.1信号线端口
表2(续)
试验项目
电快速瞬变脉冲群抗扰度
浪涌(冲击)抗扰度
射频场感应的传导骚扰抗扰度
电快速瞬变脉冲群抗扰度
浪涌(冲击)抗扰度
射频场感应的传导骚扰抗扰度
电压暂降、短时中断抗扰度
电快速瞬变脉冲群抗扰度
射频场感应的传导骚扰抗扰度
静电放电抗扰度
射频电磁场辐射抗扰度
电快速瞬变脉冲群抗扰度
浪涌(冲击)抗扰度
射频场感应的传导骚扰抗扰度
电快速瞬变脉冲群抗扰度
浪涌(冲击)抗扰度
射频场感应的传导骚扰抗扰度
电快速瞬变脉冲群抗扰度
浪涌(冲击)抗扰度
射频场感应的传导骚扰抗扰度
电压暂降、短时中断抗扰度
电快速瞬变脉冲群抗扰度
射频场感应的传导骚扰抗扰度
测量方法及限值按GB9254的规定进行。8.1.2电源端口
测量方法及限值按GB9254的规定进行。8.2辐射骚扰
测量方法及限值按GB9254的规定进行。8.3谐波电流(AC电源输入端口)8.3.1测量方法
本标准中的参考章节
每相输入电流≤16A的设备,测量按GB17625.1进行。每相输入电流>16A的设备,测量按GB/Z17625.6进行。
8.3.2限值
每相输入电流≤16A的设备采用GB17625.1中A类设备限值。每相输入电流16A的设备采用GB/Z17625.6中A类设备限值。
HHKAoNiKAca
8.4电压波动和闪烁(AC电源输入端口)8.4.1测量方法
YD/T983-2013
每相输入电流≤16A的设备,测量按GB17625.2进行。每相输入电流>16A的设备,测量按GB17625.3进行。
8.4.2限值
每相输入电流≤16A的设备,采用GB17625.2中相应的限值。每相输入电流>16A的设备,采用GB/Z17625.3中相应的限值。此内容来自标准下载网
9抗扰度试验方法及等级
9.1电信中心
9.1.1机箱端口
电信中心机箱端口试验要求见表3表3电信中心机箱端口试验要求
章节号
试验项目
静电放电抗扰度
射频电磁场辐射抗扰度
9.1.2室外信号线端口
%AM(1kHz)
电信中心室外信号线端口试验要求见表4。试验等级
4(接触放电)
4(空气放电)
80~2700
电信中心室外信号线端口试验要求表4
章节号
试验项目
电快速瞬变脉冲群抗扰度
浪涌(冲击)抗扰度
射频场感应的传导扰抗扰度
9.1.3室内信号线端口
(T,/T)μus
(线—线)kv
(线地)kv
%AM(1kHz)
电信中心室内信号线端口试验要求见表5。试验等级
10/700
表5电信中心室内信号线端口试验要求章节号
试验项目
电快速解变脉冲群抗扰度
浪涌(冲击)抗扰度
射频场感应的传导骚扰抗扰度
(T,/T)μS
(线一地)kv
%AM(1kHz)
试验等级
1.2/50(8/20)
引用标准
GB/T17626.2
GB/T17626.3
引用标准
GB/T17626.4
GB/T17626.5
GB/T17626.6
引用标准
GB/T17626.4
GB/T17626.5
GB/T17626.6
性能判据
性能判据
性能判据
YD/T983-2013
9.1.4AC电源端口
电信中心AC电源端口试验要求见表6。表6电信中心AC电源端口试验要求章节号
试验项目
电快速瞬变脉冲群抗扰度
浪涌(冲击)抗扰度
射频场感应的传导骚扰抗扰度
电压暂降和短时中断抗扰度
9.1.5DC电源端口
(T,/T)μS
(线-线)kv
(线-地)kv
%AM(1kHz)
电压降低%
持续时间ms
电压降低%
持续时间ms
电压降低%
持续时间ms
电压降低%
持续时间ms
电信中心DC电源端口试验要求见表7。试验等级
1.2/50(/20)
引用标准
GB/T17626.4
GB/T17626.5
GB/T17626.6
.GB/T17626.11
表7电信中心DC电源端口试验要求章节号
试验项目
电快速瞬变脉冲群抗扰度
射频场感应的传导骚扰抗扰度
9.2非电信中心
9.2.1机箱端口
%AM(IkHz)
非电信中心机箱端口试验要求见表8。试验等级
表8非电信中心机箱端口试验要求章节号
试验项目
静电放电抗扰度
射频电磁场辐射抗扰度
2室外信号线端口
%AM(1kHz)
非电信中心室外信号线端口试验要求见表9。8
试验等级
6(接触放电)
8(空气放电)
802700
引用标准
GB/T17626.4
GB/T17626.6
引用标准
GB/T17626.2
GB/T17626.3
性能判据
性能判据
性能判据
章节号
试验项目
表9非电信中心室外信号线端口试验要求单位
电快速瞬变脉冲群抗扰度
浪涌(冲击)抗扰度
射频场感应的传导驱扰抗
9.2.3室内信号线端口
(T,/T)us
(线—线)kv
(线一地)kv
%AM(1kHz)
非电信中心室内信号线端口试验要求见表10。试验等级
10/700
引用标准
GB/T17626.4
GB/T17626.5
GB/T17626.6
表10非电信中心室内信号线端口试验要求章节号
试验项目
电快速瞬变脉冲群抗扰度
浪涌(冲击)抗扰度
射频场感应的传导骚扰抗
9.2.4AC电源端口
(T./TW)uS
(线一地)kv
%AM(1kHz)
非电信中心AC电源端口试验要求见表11。试验等级
1.2/50(8/20)
引用标准
GB/T17626.4
GB/T17626.5
GB/T17626.6
表11非电信中心AC电源端口试验要求章节号
试验项目
电快速瞬变脉冲群抗扰度
浪涌(冲击)抗扰度
射频场感应的传导骚扰抗扰度
电压暂降和短时中断抗扰度
9.2.5DC电源端口
(T./T)μS
(线一线)kv
(线—地)kv
%AM(1kHz)
电压降低%
持续时间ms
电压降低%
持续时间ms
电压降低%
持续时间ms
电压降低%
持续时间ms
非电信中心DC电源端口试验要求见表12。试验等级
1.2/50(8/20)
引用标准
GB/T17626.4
GB/T17626.5
GB/T17626.6
YD/T983-2013
性能判据
性能判据
性能判据
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
