【YD通讯标准】 地下通信管道用塑料管 第8部分:塑料合金复合型管

1CS33.040.50

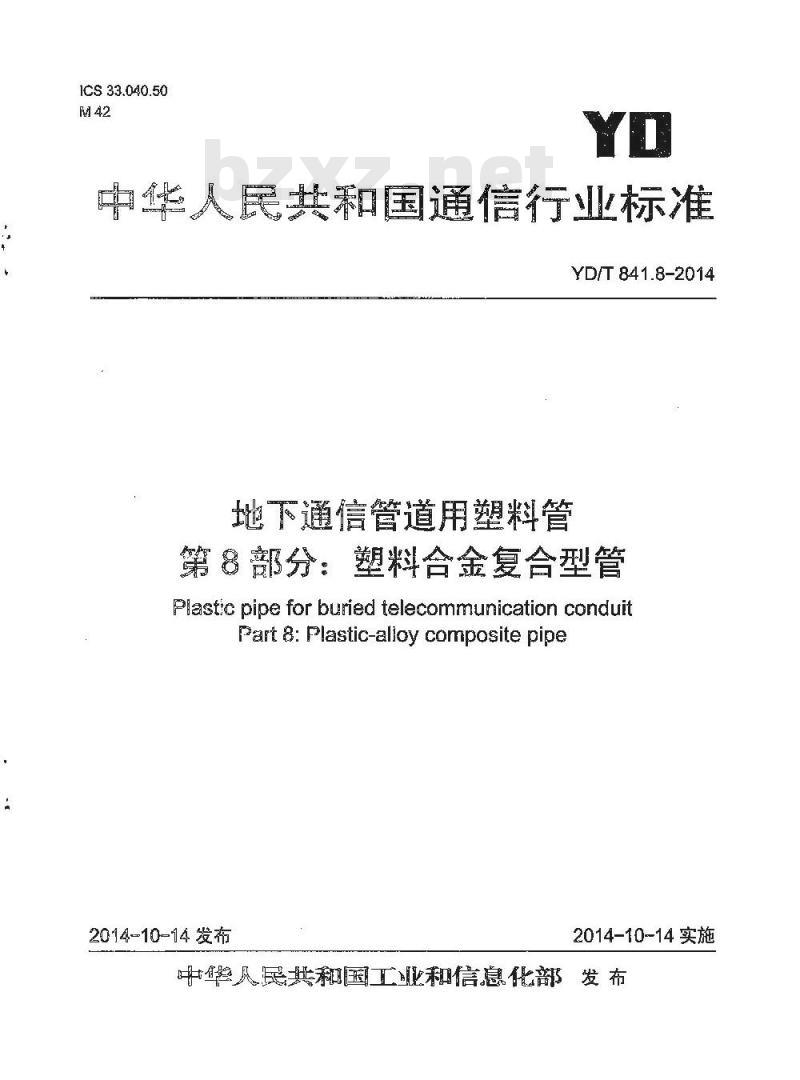

中华人民共和国通信行业标准
YD/T 841.8-2014
地小通信管道用塑料管
第8部分：塑料合金复合型管
Plastic pipe for buried telecommunication conduitPart 8: Plastic-alioy composite pipe2014-10-14 发布
2014-10-14实施
中民共和国工业和信息化部发布前
范围·
2规范引用文件·

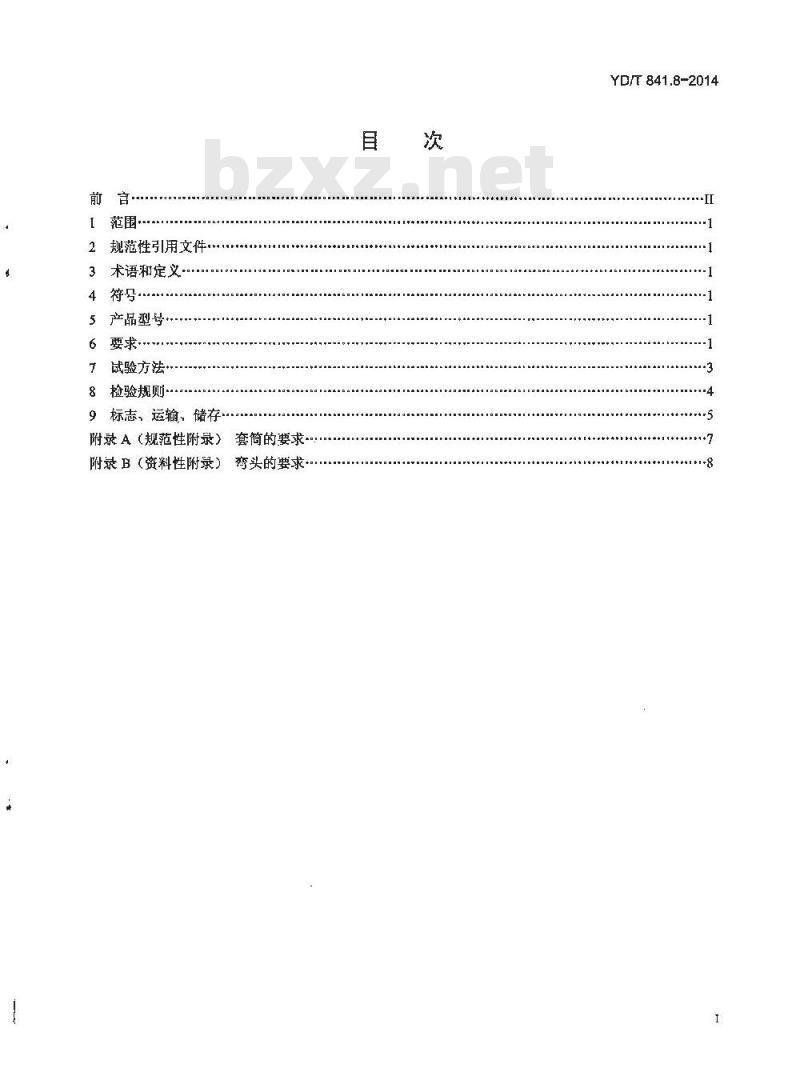

3术语和定义·
5产品型号·
6要求
7试验方法·
8检验规则
9标志，运输，储存
附录A（规范性附录）套简的要求附录B（资料性附录）弯头的要求自
YD/T 841.8-2014

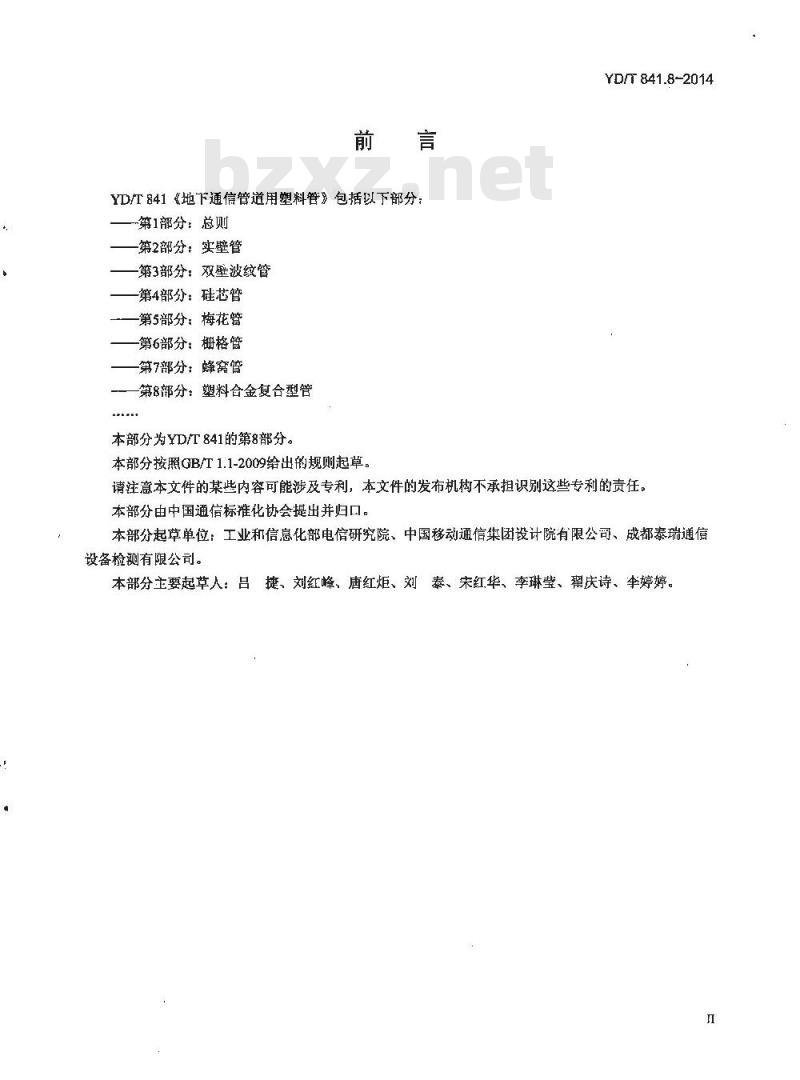

YD/T841《地下通信管道用塑料管》包括以下部分：-第1部分：总则
-第2部分：实壁管
第3部分：双壁波纹管
一第4部分：硅芯管
一第5部分：梅花管
第6部分：栅格管
第7部分；蜂窝管
第8部分：塑料合金复合型管
本部分为YD/T841的第8部分。
本部分按照GB/T1.1-2009给出的规则起草。YD/T 841.8-2014
请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。本部分由中国通信标推化协会提出并归口。本部分起草单位：工业和信息化部电信研究院、中国移动通信集团设计院有限公司、成都泰瑞通信设备检测有限公司。
本部分主要起草人：吕捷、刘红峰、唐红炬、刘泰、宋红华、李琳莹、翟庆诗、李婷婷。1范围
地下通信管道用塑料管
第8部分：塑料合金复合型管
YD/T 841.8-2014

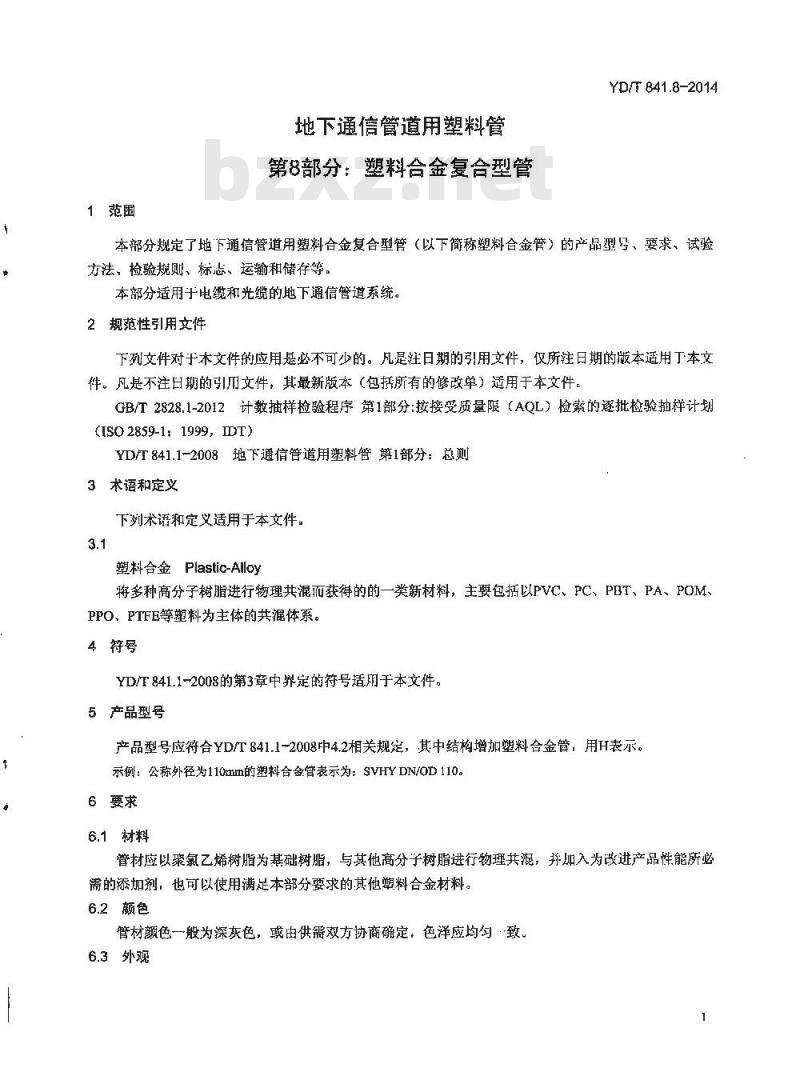

本部分规定了地下通信管道用塑料合金复合型管（以下简称塑料合金管）的产品型号、要求、试验方法、检验规则、标志、运输和储存等。本部分适用于电缆和光缆的助下通信管道系统。2规范性引用文件
下列文件对于木文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用丁本文件。凡甚不注日期的引文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2828.1-2012计数抽样检验程序第1部分：按接受质量限（AQL）检索的逐批检验抽样计划(ISO2859-1:1999,DT)
YD/T841.1-2008地下通信管道用塑料管第1部分：总则3术语和定义
下术语和定义适用于本文件。
塑料合金Plastic-Alloy
将多种高分子树脂进行物理共混而获得的的一类新材料，主要包猛以PVC、PC、PBT、PA、POMPPO、PTFE等塑料为主体的共混体系。4符号
YD/T841.1-2008的第3章中界定的符号适用于本文件。5产品型号
产品型号应符合YD/T841.1-2008中4.2相关规定，其中结构增加塑料合金管，用H表示。示例：公称外径为110mm的塑料合金管表示为：$VHYDN/OD110。6要求
6.1材料
管材应以聚氯乙烯树脂为基础树脂，与其他高分子树脂进行物理共混，并加入为改进产品性能所必需的添加剂，也可以使用满足本部分要求的其他塑料合金材料。6.2颜色
管材颜色一般为深灰色，或由供需双方协商确定，色泽应均勾·致。6.3外观
YD/T 841.8-2014
管材内、外壁应光滑、平整、无气泡、裂纹、凹陷、凸起、分解变色线及明显的杂质，管材断面切割应平整，无裂口、毛刺，并与管轴线垂直。6.4结构
6.4.1结构示意图

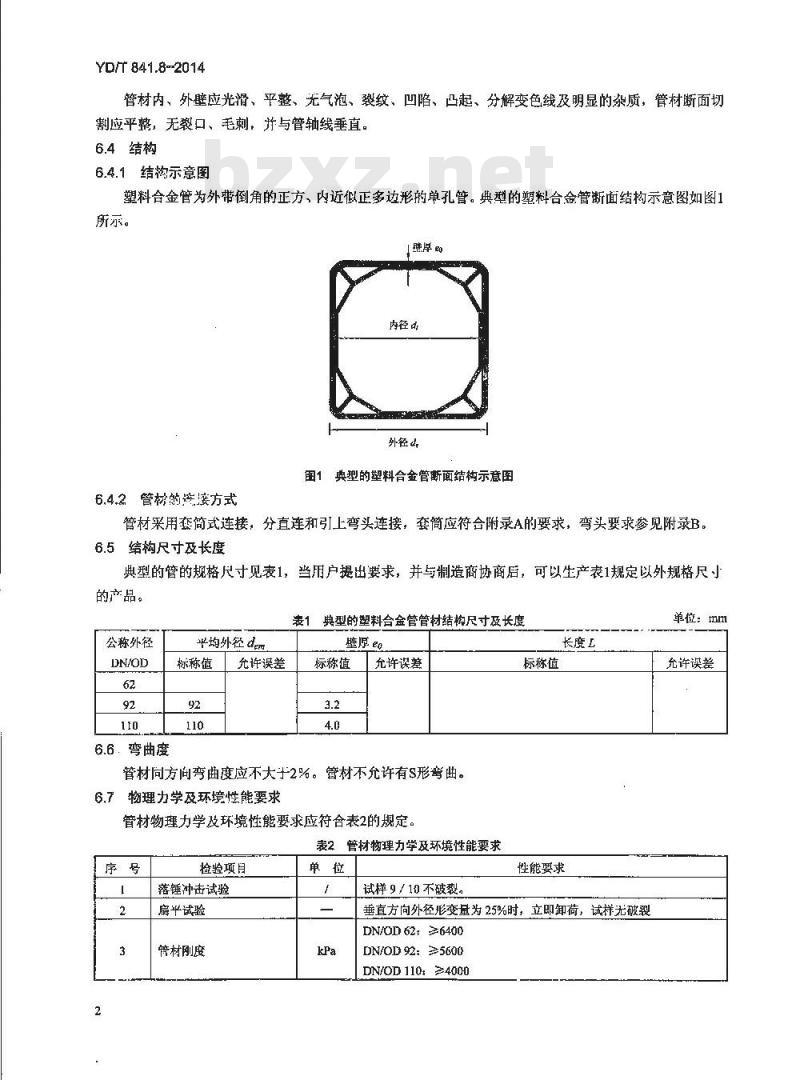

塑料合金管为外带倒角的正方、内近似正多边形的单孔管。典型的塑料合金管断面结构示意图如图1所示。
图1典型的塑料合金管断面结构示意图6.4.2管材的资接方式
管材采用套简式连接，分直连和引上弯头连接，套筒应符合附录A的要求，弯头要求参见附录B。6.5结构尺寸及长度
典型的管的规格尺寸见表1，当用户提出要求，并与制造商协商后，可以生产表1规定以外规格尺小的产品。
表1典型的塑料合金管管材结构尺寸及长度公称外径
6.6．弯曲度
半均外径dem
标称值」允许误差
壁厚eo
标称值
充许误差
管材同方向弯曲度应不大于2%。管材不允许有S形弯曲。6.7物理力学及环境性能要求
管材物理力学及环境性能要求应符合表2的规定，表2管材物理力学及环境性能要求序号
检验项目
落锤冲击试验
扁平试验
臂材刚度
试样 9 / 10 不破裂。
长度L
标称值
性能要求
垂直方向外径形变量为25%时，立即卸荷，试样光破裂DN/OD 62t ≥6400
DN/OD 92:≥5600
DN/OD 110: ≥4000
单位：mm
允许误差
复原率
检验项目
坠落试验
拉伸届服强度
纵向回缩率
连接密封性
维卡软化温度
静摩擦系敬
变比率。
“必要时进行此项目测试
试验方法
状态调节和试验的标准环境
按YD/T841.1-2008中5.1规定进行试验。7.2颜色及外观检查
表2（续）
性能要求
≥90%：且试样不破裂、不分层
试样无破损或裂纹
YD/T 841.8-2014
(150土2)℃下保持60min，冷却至室温后观察：试样应光分层、无开裂或起泡：纵向回缩率≤5%
试样无破裂、无渗漏
按YD/T841.1-2008中5.2规定逊行试验。7.3管材结构尺寸及长度、套筒尺寸按YD/T841.1~2008中5.3规定进行试验。7.4弯曲度
按YD/T841.1-2008中5.4规定进行试验。7.5落锤冲击试验
按YD/T841.1-2008中5.5规定进行试验，质量为0.5kg的落锤应采用d25型锤头。0℃下冲击，每个试样冲击1次，10次冲击9次以上合格为合格。冲击条件按表3规定。在保证冲量一定的情况下，可选择除表3规定之外的落锤质量及冲击高度。表3落锤质量和高度
落锤质量（kg）
7.6扁平试验
按YD/T841.1-2008中S.6规定进行试验。7.7管材刚度试验
按YD/T841.1-2008中5.9规定进行试验。7.8复原率
按YD/T841.I-2008中5.10规定进行试验7.9坠落试验
按YD/T841.1-2008中5.11规定进行试验。7.10拉伸屈服强度试验
按YD/T841.1-2008中5.12规定进行试验。冲击高度（mm)
YD/T841.8-2014
7.11纵向回缩率试验
按YD/T841.1-2008中5.14规定进行试验。7.12连接密封性试验
按YD/T841.1-2008中5.15规定进行试验，7.13维卡软化温度试验
按YD/T841.1-2008中5.16规定进行试验，7.14静磨擦系数试验
按YD841.1-2008中5.17规定进行试验。7.15姻变比率
按YD/T841.1-2008中5.19规定进行试验。8检验规则
8.1总则
产品需经生产厂检验合格并附有质量合格标识方可出厂。8.2检验分类
产品检验分为出厂检验和型式检验，管材检验项目和检验类别见表4。表4管材检验项目和捡验类别
检验项目
管材的构尺寸
弯曲度
落锤冲击试验
扁平试验
管材刚度
坠落试验
拉伸扇服强度
纵向回缩率
连接密封性
维卡软化温度
静摩接系数
竭变比率·
检验要求条文号
表2序号1
表2序号2
表2序号3
表2序号4
表2序号5
表2序号G
表2序号？
表2序号8
表2序号9
表2序号10
表2序号11
注：“}”表示型式检验或出厂检验所选择的相应项目■必要时进行此项日测试
8.3出厂检验
8.3.1组批
试验方法条文号
型式检验项目
出厂检验项耳
同一批原料，同一配方和工艺条件下生产的同一规格管材为一批，每批数量不超过6×10kg。如生产量少，生产期6天尚不足6×10°kg，则以7天产量为一批。4
8.3.2出广检验项目
出厂检验项日见表4。
8.3.3出厂检验项目分类
YD/T 841.8-2014
出厂检验按检验项目分为100%检验及抽样检验。除颜色及外观为100%检验项国外，其他出厂检验项且为抽样检验项目，按照GB/T2828.1-2012规定进行抽样，采用正常检验一次抽样方案，取一检验水平I，接收质量水平（AQL）为6.5.具体抛样见表5。表5抽样方案
[51~280
281~500
501～1200
1201~3200
320110000
8.3.4出厂检验判定规则
接收数
拒收数
单位为根数
100%检验项自中有任何一项不合格，则判该产品为不合格。抽检项目中任一条按表5抽样方案的M个样本中，有小于或等于Ac个样本不符合要求，判该批为合格。有大丁或等于Re个样本不符合要求，则判该批为不合格。不合格产品不允许出厂。8.4型式捡验
8.4.1型式检验的项目
型式检验的项目见表4。
8.4.2型式检验的抽样
型式检验的样本应从出厂检验合格的批中随机抽取，8.4.3型式检验的周期
一般情况下每一年进行一次。如若有以下情况之一，也应进行型式检验：a）新产品或老产品转厂生产的试制定型鉴定：b）产品结构、材料、工艺有较大变动，可能影响产品性能时；c）产品连续停产六个月以上再恢复生产时：d）出厂检验结果与上次型式检验结果有较大差异时。8.4.4型式试验判定规则
型式检验中如有不合格项目时，则需随机抽取双倍样品对该项进行复检，仍不合格，则判该型式检验为不合格。型式检验不合格的应对该型号产品停止验收，停止继续生产。同时应分析原因，采取措施，直至新的型式检验合格后，才能恢复生产与验收。9标志、运输、储存
9.1标志
产品至少有下列标志：产品型号、企业名称或商标、执行标准、生产日期。每管材至少有一处完整标记。
YD/T841.8-2014
9.2运输
产品在装卸运输时，应避免受剧烈摘击、抛摔和重压。9.3储存
储存场地应平整，堆放应整齐，堆放高度不得高于2m，距热源不少于1m，不应露天曦晒。储存温度为—20℃~+60℃
A.1套筒连接方式
A.1.1直连
直连示意图如图A.1所示。
管材1
A.1.2引上弯头连接
连接套
附录A
（规范性附录）
套简的要求
接合长度心
图A.1直连示意图
引上弯头连接示意图如图A.2所示。曾材2
接个长度
臂材1
A.2套筒尺寸
连接套
套简厚度e2
图A.2引上弯头示意图
A.2.1套筒接合长度应不小于200mm套筒厚度应不小于所对应的的塑料合金管的标称厚度。A.2.2
管材2
YD/T841.8-2014
套簡丹度
YD/T841.8-2014
B.1弯头的材料
弯头的材料应与管材材料一致。弯头的尺寸
附录B
（资料性附录）
弯头的要求
弯头的尺寸应与所对应的的塑料合金管的尺寸一致。8
