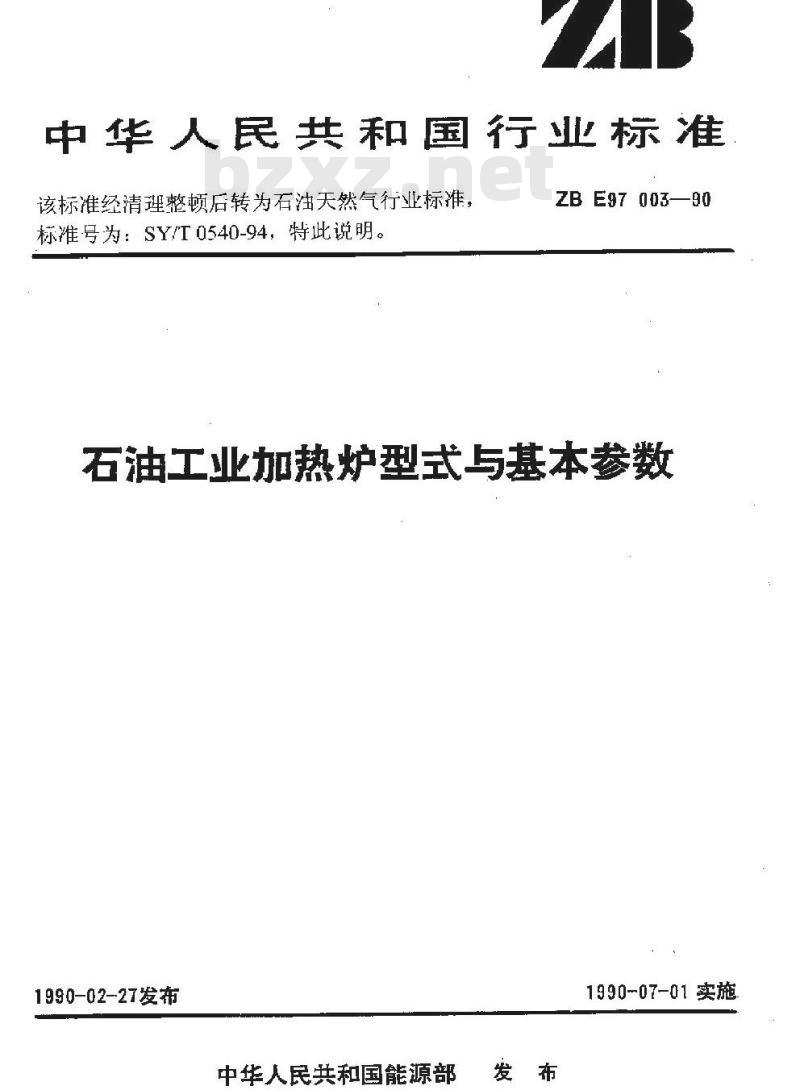

【石油天然气行业标准(SY)】 石油工业加热炉型式与基本参数

中华人民共和国行业标准
该标准经清理整顿后转为石油天然气行业标准标准号为：SY/T0540-94，特此说明。ZB E97 003—90
石油工业加热炉型式与基本参数1990-02-27发布
中华人民共和国能源部
1990-07-01实施

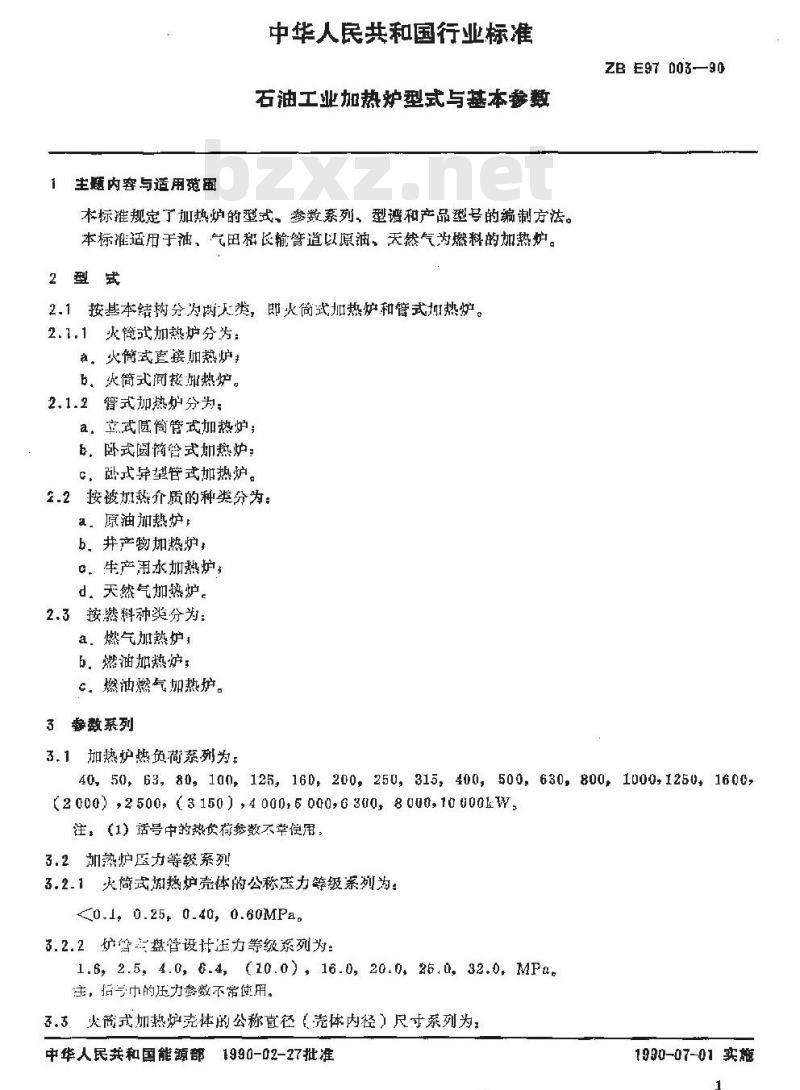

1主题内容与适用范画
中华人民共和国行业标准
石油工业加热炉型式与基本参数本标推规定了加热炉的型式、参数系列，型谱和产品型号的编制方法。本标推适用于油，气田粘长输管道以原油、天然气为燃料的加热炉。2型式
2.1按基本结构分为离天类，即火简式加热炉和管式势热炉，2.1.1火筒式加热炉分为：
a。火简式直接加热炉：
b，火简式间接妞热炉。
2.1.2管式加热炉分为：
a．文式圆筒管式加热炉；
b，卧式圆简管式加热炉：
C，卧式异垫管式加热炉。
.2按被加热介质的种类分为：
a，原油加热炉;
b，井产物加热炉，
C、生产用水加热炉
d，天然气加热炉。
2.3按燃料种类分为：
a.燃气加热炉，
b，燃油加热炉：
c．燃油燃气加热炉。
3整数系列
3.1加热炉负荷系列为：
ZB E97 003-—90
40,50,63,80,100,125,16D,200,250,315,400,500,630,800,10001250,1600(2000) .2500,(3150)40006 000.6300,8000.100001W,注：（1）括号中的热负荷参数不使用：3.2加热炉压力等级系列
3.2.1火简式拍热炉壳体的公称医力等级系划为：<0.1, 0.25, 0.40, 0.60MPa.
3.2.2矿管志盘管设计压力等级系列为1.6, 2.5, 4.0, 6.4,(10.0),16.0, 20.0, 25,0, 32.0, MFa.注，指巾的压力参数不常使用。3.3火简式加热炉克体的公称直径（壳体内径）尺寸系列为：中华人民共和国能源部1990-02-27批准1990-07-01 实施
ZB E97 003-—90
800,1000,1200,1400,1600,18002000,2200,2400,2600,2800,3000,3200,3400,3600,(3800)mm。
注，括号中的尺寸参数不常使用，3,4炉管与盘管的常用径尺寸系列扩實：88，60，89，102,
127,152,219,
279mm。
中低压盘管：32，38，48，60，76，89，219。
114，127,
高压盘管：42，60，76，89，108，133，159mm。3.5火简公称直径尺寸系列为，
250,300,400,450,500,600,700,800,900, 1000mm.3.6烟图公称直径尺寸系列为，
200,250300,400,450,500,600700,800,900,1000,1100,1200mm。4系列型谱

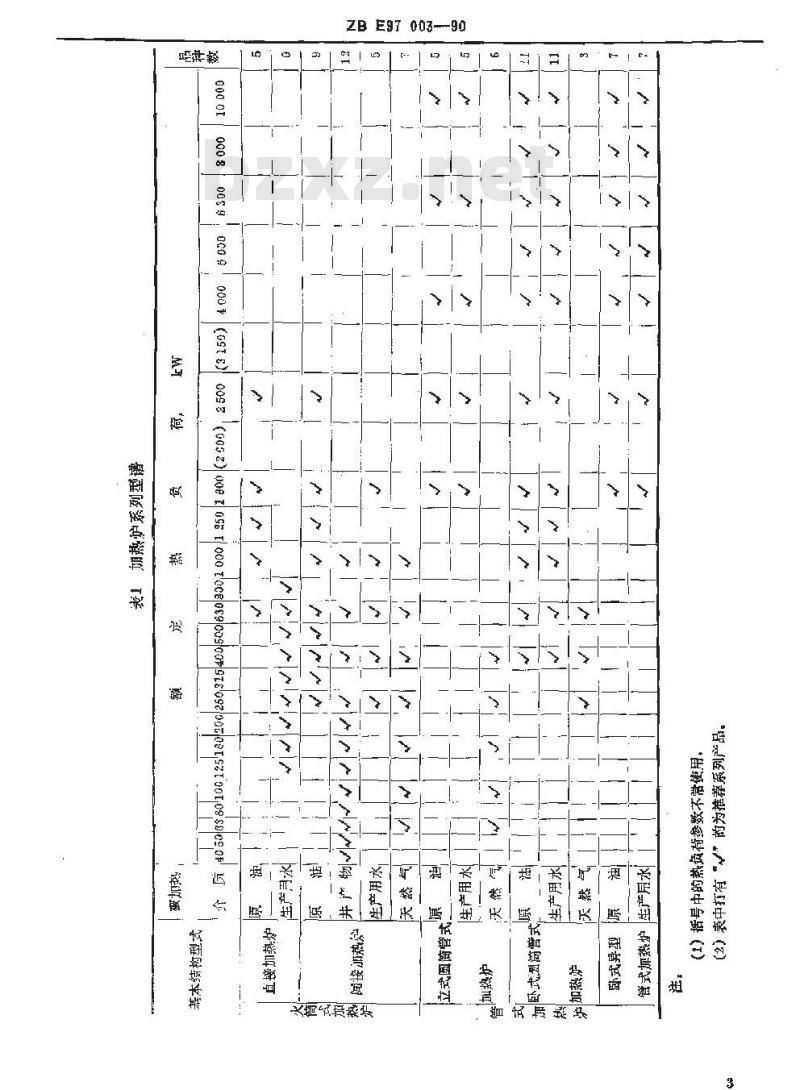

加热炉系列型谱见表1。
5加热护产品的型号编制方法
5.1型号组成

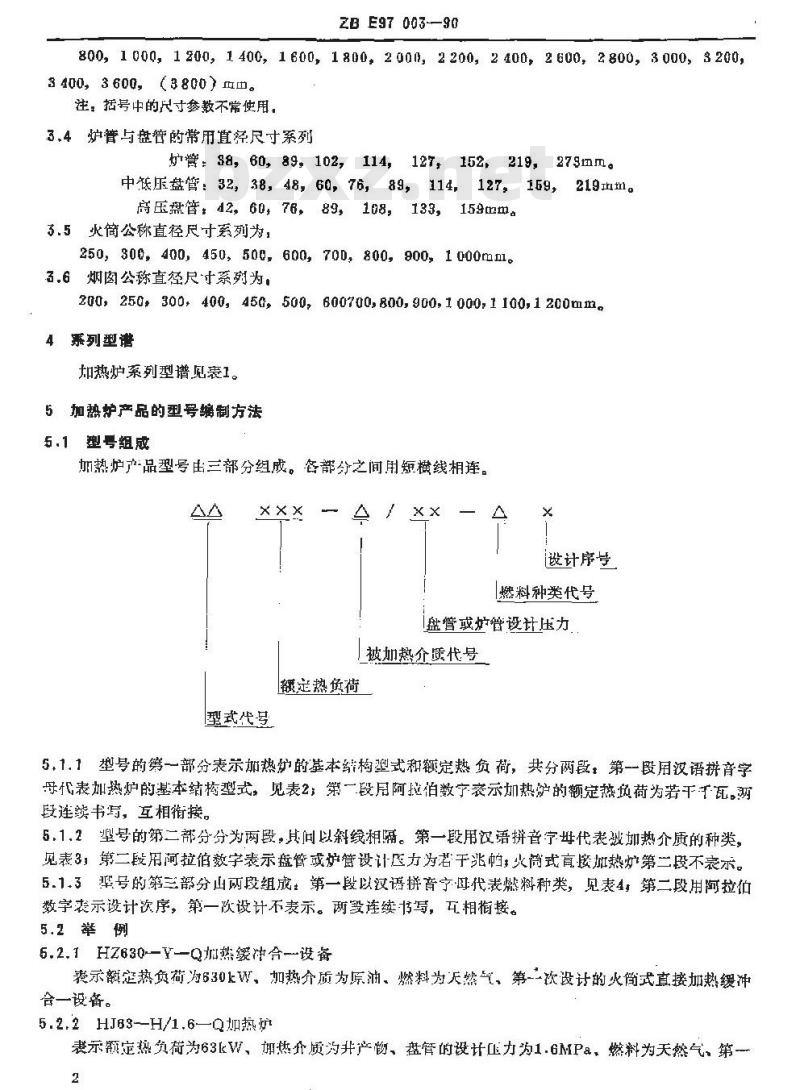

加热炉产品型号由三部分组成。各部分之间用短横线相连。AA
设计序号
燃料种类代号
盘管或炉管设计压力
被加热介质代号
额定热负荷
型式代号
5，1.1型号的第一部分表示加热炉的基本结构型式和额定热负荷，共分两段，第一段用汉语拼音字母代表加热炉的基本结构型式，见表2，第一段月阿拉伯数宁衰示加热炉的额定热负荷为若干于瓦。两段连续书写，互相接。
5.1.2型号的第二部分分为两段，其问以斜线相隔。第一段用汉语拼音宁母代表玻加热介质的种类，见表3，第二段用拉伯数字表示盘管或炉管设计医力为著于兆帕，火简式高接加热炉第二段不衰示。5.1.3辈号的第三部分山两段组成：第一段以汉语拼宁母代表燃料种类，见表4，第二段用阿拉伯数字示设计次序，第一次设计不表示。两没连续书写，瓦相恂接。5.2举例
5.2.1HZ630-Y-Q加热缓冲合-设备表示额定热负荷为630kW、加热介质为原油、燃料为天然气，第-次设计的火筒式直接加热缓冲合一设备。
5.2.2 HJB3--H/1.6—Q灿热炉
表示额定热负荷为63kW、加热介质为井产物、盘管的设计正力为1.6MPa，燃料为天然气，第一2
品种数
(6052)
20909100
ZBE97 003--90
大筒式抓热炉
式加热炉
加热炉的基本结格型戏
火筒式加热炉
管式加热炉
营式加热炉
被加热介质
生产月水
天然气
井产物
燃料类别
云然气
油气两用
ZB E97 003—90

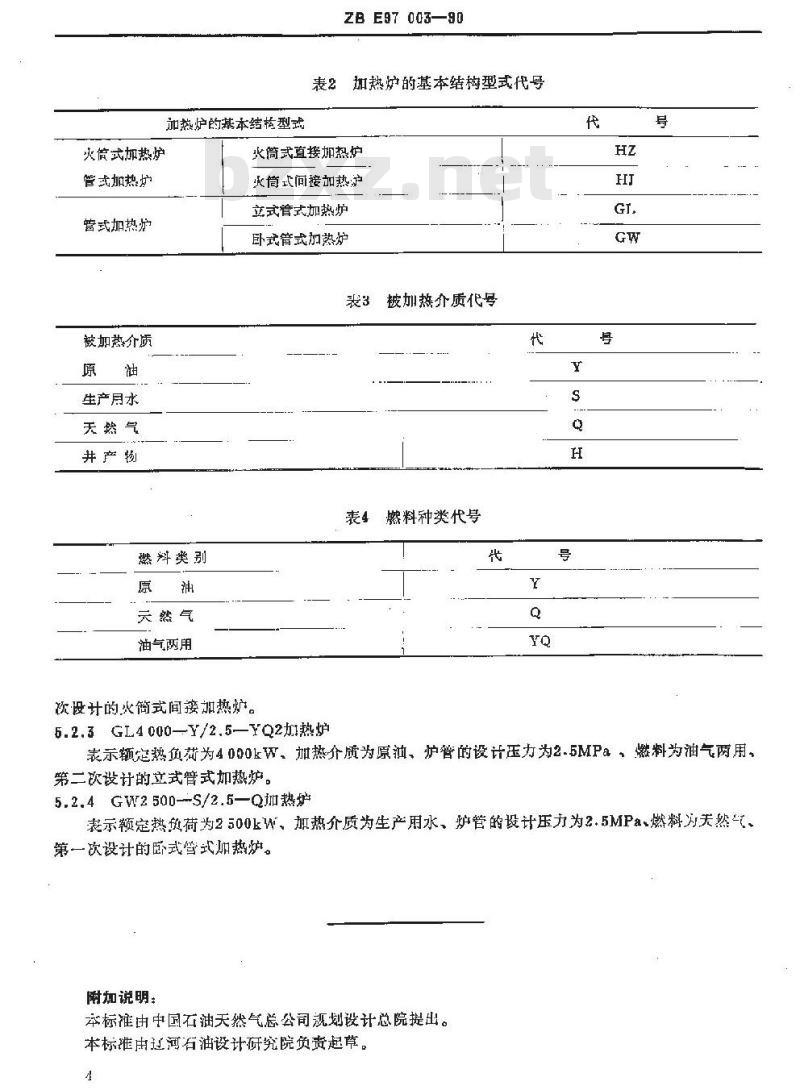

表2加热炉的基本结构型式代号
火筒式直接加热炉
灭筒式问接加热炉
立式管式加热炉
卧式管式加热炉
被加热介质代号
表4燃料种类代号
次设计的火简式闻接加热炉。Www.bzxZ.net
6.2.3GL4000-Y/2.5—YQ2加热炉表示额定热负获为4000kW、加热介质为原油，炉管的设计压力为2.5MPa，燃料为油气两用。第二次设讨的立式管式加热炉。5.2.4G2500--S/2.5-Q加热炉
表示额定热负荷为2500kW、加热介质为生产用水、炉管的设计压力为2.5MPa、燃料为天气、第一次设计的卧式管式加热炉。附加说明：
本标准由中国石油天然气总公司规划设计总院提出。本标准由迁河石油设计研究院负责起草。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
