中华人民共和国铁道行业标准
TB/T3015.4—2001

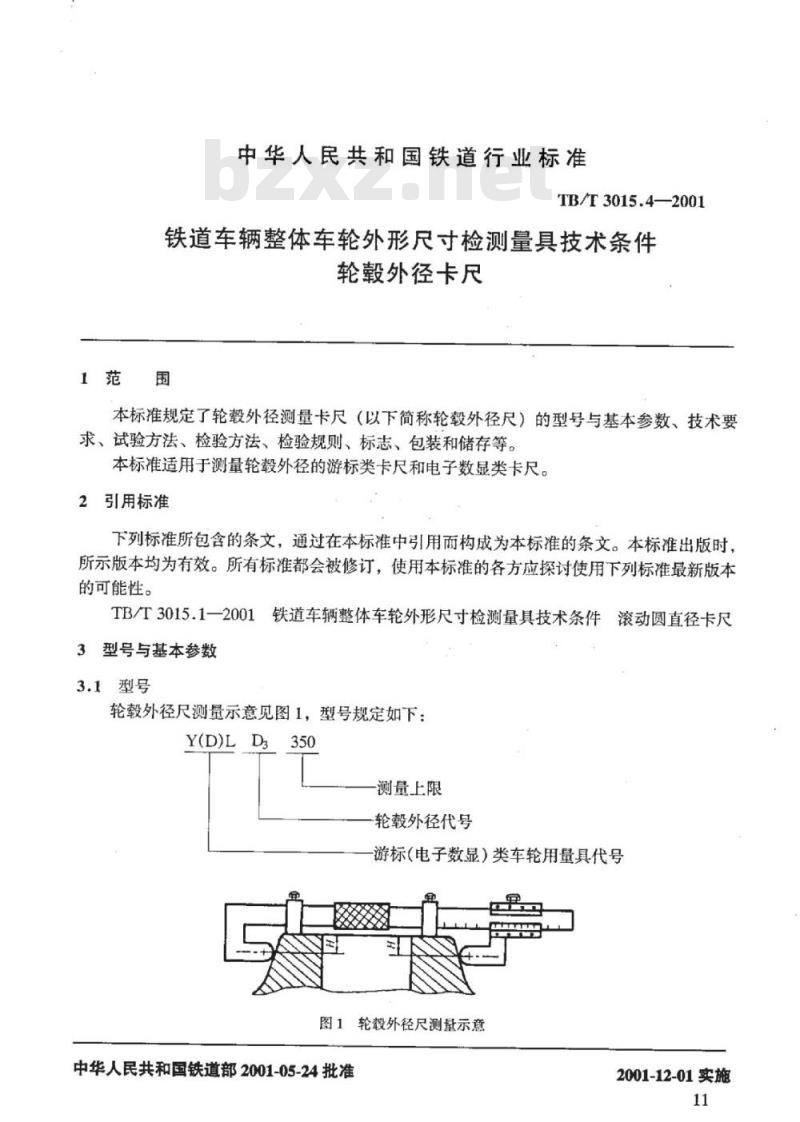

铁道车辆整体车轮外形尺寸检测量具技术条件轮毂外径卡尺
1范围
本标准规定了轮毂外径测量卡尺（以下简称轮毂外径尺）的型号与基本参数、技术要求、试验方法、检验方法、检验规则、标志、包装和储存等。本标准适用于测量轮毂外径的游标类卡尺和电子数显类卡尺。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
TB/T3015.1一2001铁道车辆整体车轮外形尺寸检测量具技术条件滚动圆直径卡尺3型号与基本参数
3.1型号
轮毂外径尺测量示意见图1，型号规定如下：Y(D)LD3350
测量上限
轮毂外径代号
游标（电子数显）类车轮用量具代号图1轮毂外径尺测量示意
中华人民共和国铁道部2001-05-24批准2001-12-01实施
3.2基本参数
TB/T3015.4--2001

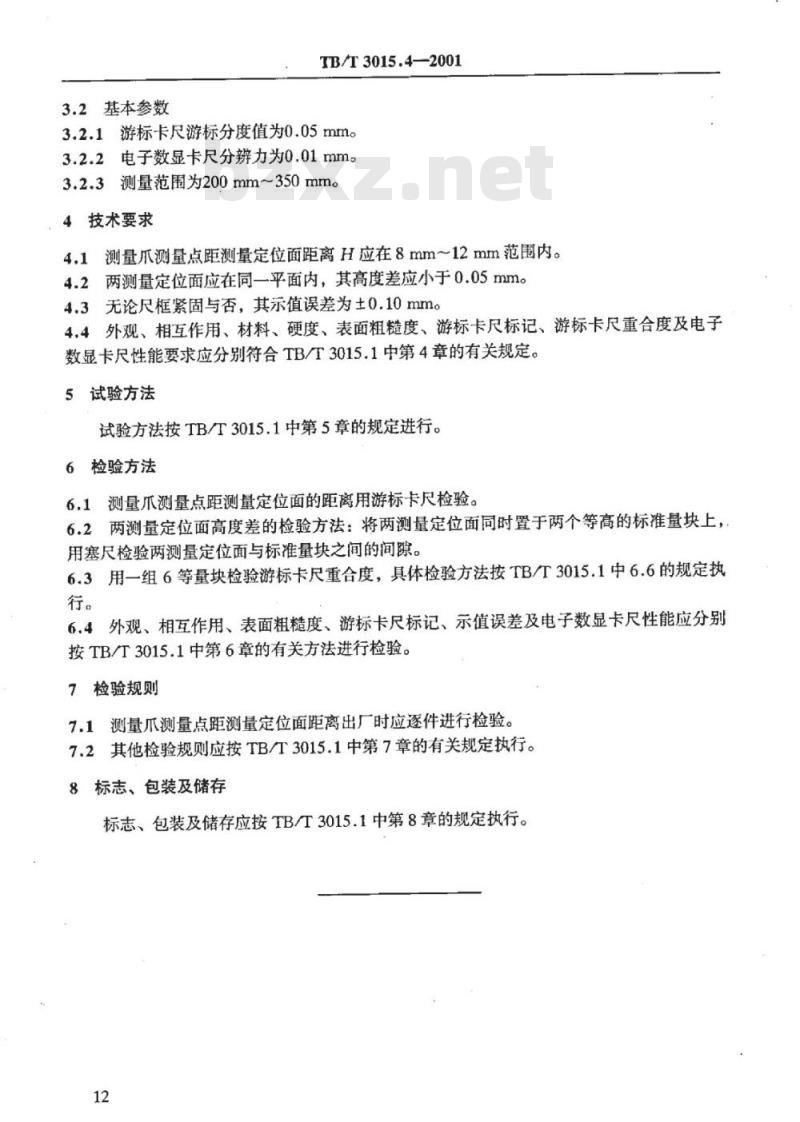

3.2.1游标卡尺游标分度值为0.05mm。3.2.2电子数显卡尺分辨力为0.01mm。3.2.3测量范围为200mm~350mm。4、技术要求
测量爪测量点距测量定位面距离H应在8mm~12mm范围内。4.1
4.2两测量定位面应在同一平面内，其高度差应小于0.05mm。4.3无论尺框紧固与否，其示值误差为土0.10mm。4.4外观、相互作用、材料、硬度、表面粗糙度、游标卡尺标记、游标卡尺重合度及电子数显卡尺性能要求应分别符合TB/T3015.1中第4章的有关规定。5试验方法
试验方法按TB/T3015.1中第5章的规定进行。6检验方法
6.1测量爪测量点距测量定位面的距离用游标卡尺检验。6.2两测量定位面高度差的检验方法：将两测量定位面同时置于两个等高的标准量块上，用塞尺检验两测量定位面与标准量块之间的间隙。6.3用一组6等量块检验游标卡尺重合度，具体检验方法按TB/T3015.1中6.6的规定执行。
6.4外观、相互作用、表面粗糙度、游标卡尺标记、示值误差及电子数显卡尺性能应分别按TB/T3015.1中第6章的有关方法进行检验。7检验规则wwW.bzxz.Net
7.1测量爪测量点距测量定位面距离出厂时应逐件进行检验。7.2其他检验规则应按TB/T3015.1中第7章的有关规定执行。8标志、包装及储存
标志、包装及储存应按TB/T3015.1中第8章的规定执行。12
