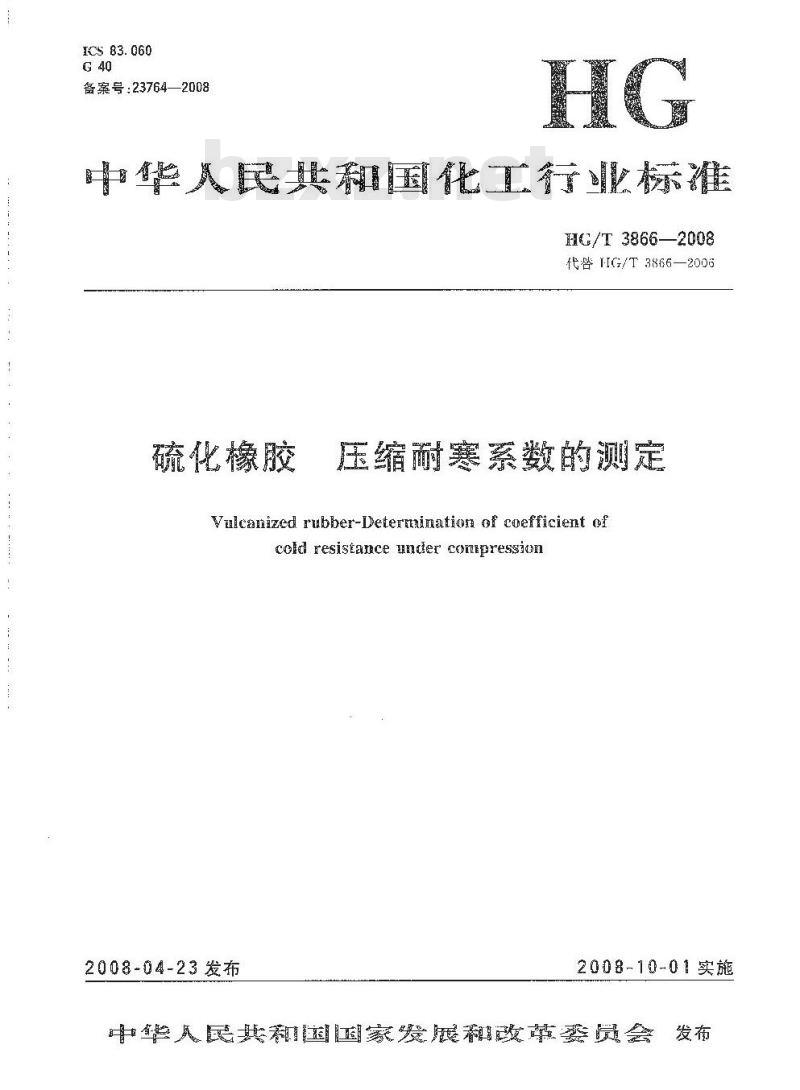

【HG化工标准】 硫化橡胶 压缩耐寒系数的测定

ICS83.060
备案号：23764—2008
华民北宝化行标准
HG/T 3866—2008
代咨HG/T3866—2006
硫化橡胶
压缩耐寒系数的测定
Vulcanized rubber-Deteraination of coefficient ofcold resistance unter conpressiun2008-04-23发布
2008-10-01实施
中中民家暖展草票爱会发布

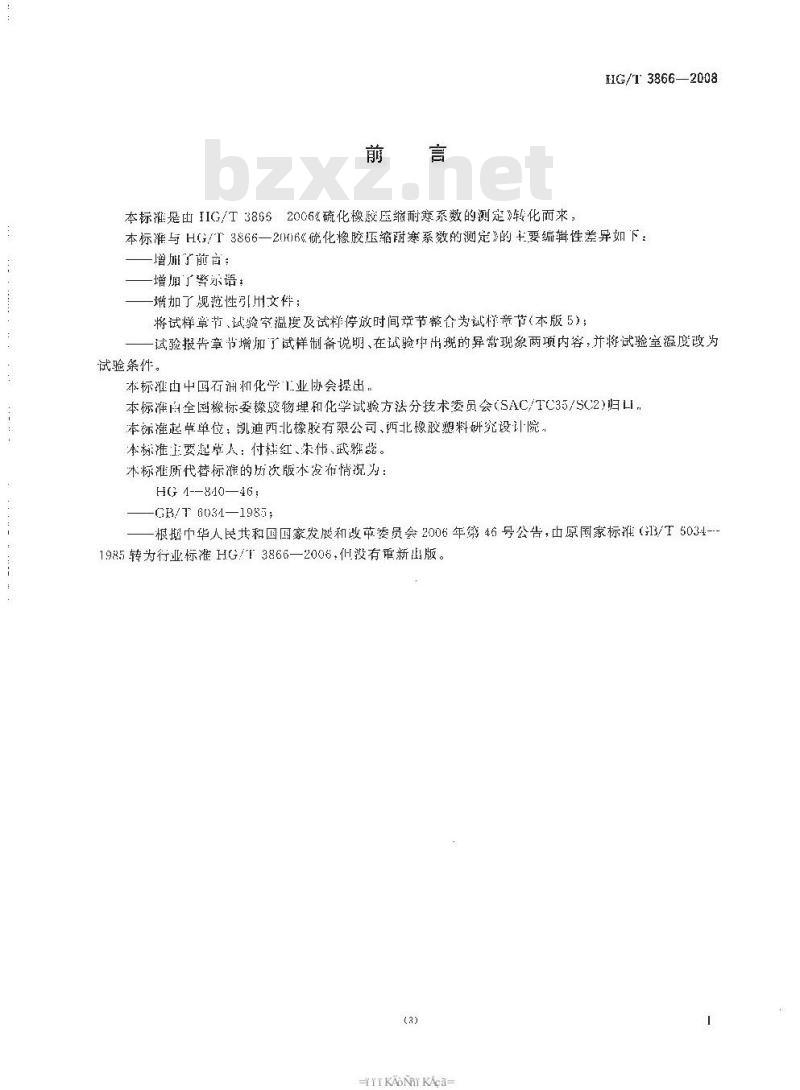

本标摊是由IIG/T38652006《硫化橡胶压缩耐寒系数的测楚》转化而来，G/T 3866—2008
本标准与HG/T3866—2006化橡胶压缩耐寒系效的测定》的卡要编辑性差异如下：增了商：
一增旭了驿东语：
墟加了规范性引用文件；
将试样章节、试验室温度及试样停放时间节整合为试样章节（本版5)；一试验报告章节增加了试样制备说明、在试验中出现的异常现象两项内容，并将试验室温度改为试验条件。
本标滩由中国石润和化学工业协会提出。本标准南全国橡标委橡胶物理和化学试验方法分技术委员会（SAC/TC35/SC2)归口.本标准起草单位：凯迪西北橡胶有限公司、西北橡胶塑料研究设计院。本标准上要起草人：付桂红、朱伟、武雅慈。木标滩所代替标游的历饮版本发布情说为：HG 4--840—46;
GB/T 6034—1985;
一根据中华人民共和国国家发展和改苹委员会2006年第46号公告，山原国家标准（13/T6034--1985转为行业标准HG/T3866—2006.件没有重新出版。(3)
KANrKAca-

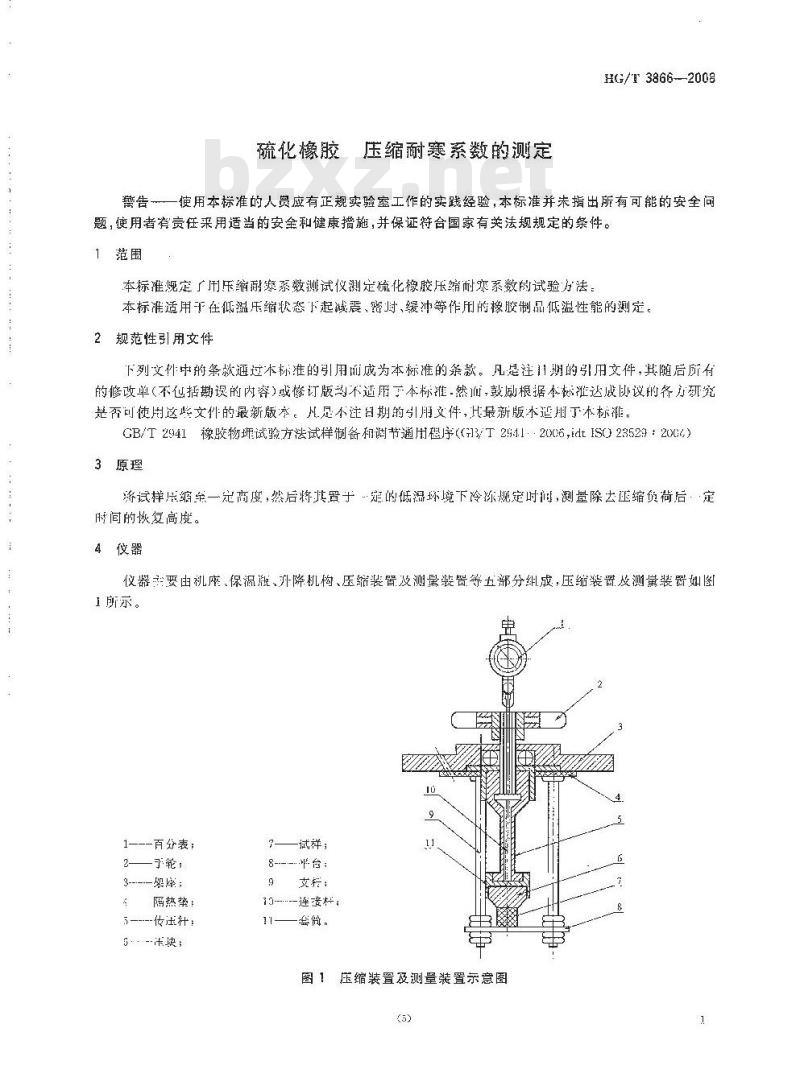

硫化橡胶压缩耐寒系数的测定
HG/13866--2008
使用本标准的人贯应有正规实验室工作的实践经验，本标准并未指出所有可能的案全问题，瘦用者窄责任来用适当的安金和健康措施，并保证符合国家有美法规规定的条件。1范围
本标准规定了用压缩耐系数测试仪测定梳化橡胶压缩耐寒系数的试验方法：本标准适用于在低温压缩状态下起减震、密时、缓冲等作用的橡胶制品低温性能的测定。2规范性引用文件
下列文件中的条款过本标准的引用前成为本标准的条款。凡是注川期的引用文件，其随后所有的修改单（不包括勘误的内容)或惨订版均不适府于本标雅-然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。是小注日期的引用文件，H最新版本适用于本标。GB/T2941像胶物押试验方法试样制备调节通用序（(G13/T29412006,idtISO2352920G2）3原理
将试样片缩垒一定高度，然后将其置于·定的低坏境下冷冻舰定时间，测量除去函缩负荷后·定时间的恢复高度。
4仪器
仪器式要由机座、保温航、升降机构、压缩装置及测量装置等五部分纠成，压缩装置及测量装置如图1所示。
一百分表：
手轮；bzxZ.net
哭庵；
隔热垫：
5—---传注杆：
.法块；
试祥；
支程：
-连接
图1压缩装置及测量装置示意图
HG/T3866-2008

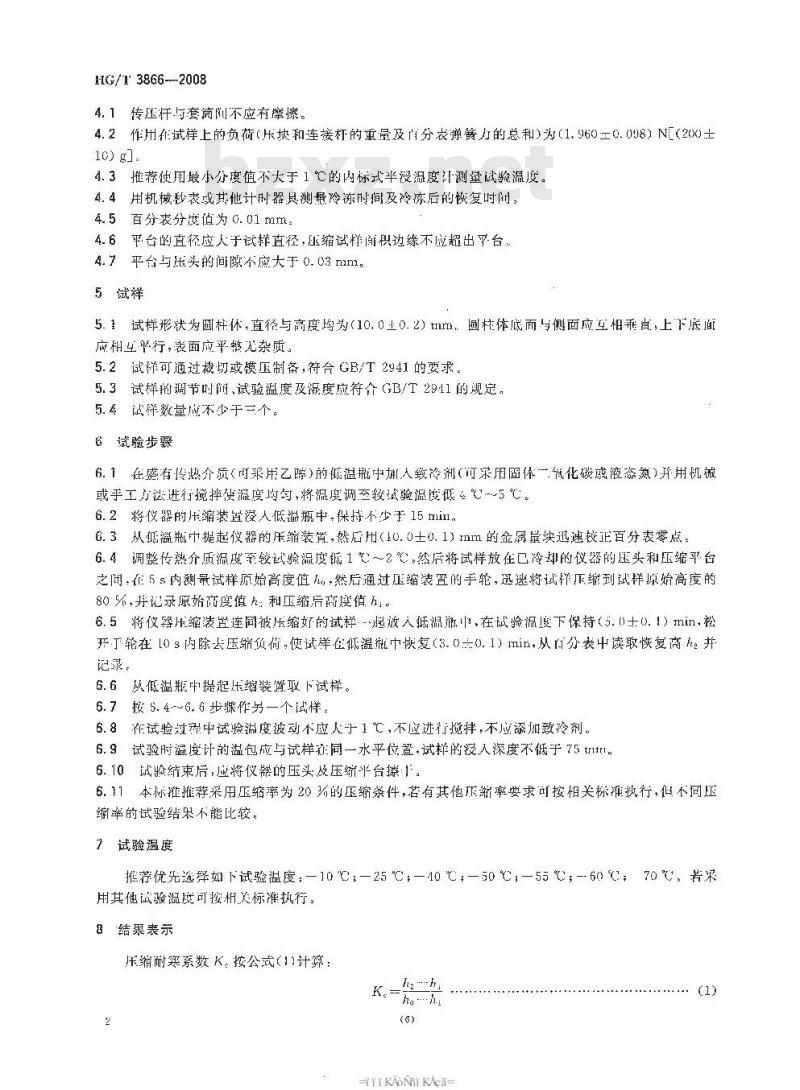

4.1传压杆与套筒刚不应有摩擦。4.2作用在试样上的负荷（乐换和连接杆的重量及门分表弹簧力的总和为（1.9600.008）N[(200士16) gl
4.3推荐使用最小分度值不大于1℃的内标式半漫湿度计测量试验温度。4.4用机械秒表或其他计时器具测量冷冻时间及冷冻后的恢复时闻间，4.5百分表分度值为0.01mm
4.6平台的直径应人于试样直径，压缩试样商积边缘不应超出平台，4.7平台与压头的间隙不应大于0.03mm。5试祥
5.1试样形状为圈柱体，直径与高度均为(10.0土0.2）m：圆柱体底面与侧面应互相乘直，上下底面应相互平行，表面应平整无架质。5.2试样可通过裁切或模压制备，符合GB/T2941的要求。5.3试样拍调节时间，试验温度及混度应符个GB/T2911的现定。5.4试样数量成不少于三个。
斌验步骤
6.1在感有传热介质（间采用乙醇）的低温瓶中加人致冷剂（可采用固体一氧化碳或液态氮）并用机械或乎工方法进行搅拌使温度均勾，将温度调至较试验温度低℃℃。6.2将仪器的缩装置没人低避瓶中保持不少于15mir1。6.3从孤瀛瓶中提起仪器的床缩装置，然后用（10.0土0.1）mm的金属量块迅速校正百分表零点。6.4调整传热介质温度至较试验温度低1%～2%，然庐将试样放在已冷却的仪器的压头和压缩乎台之闻·在58内測量试样原始高度值，然后通过压缩装置的手轮，迅逮将试样压继到试样原始高度的80乐，并记录原始高度值h：和压缩后高度值h，6.5将仪雾压缩装置连同被压缩好的试样起放入抵温瓶中，在试验温度下保持（5.0士0.！）min，松开于轮在[0s内除去压缩负荷,使试样在低温中恢复（3.00.1）min，从白分表中读取恢复商h。并记录。
6.6从低温瓶中提起压缩装置取下试样。6.7按6.4~6.6步骤作另一个试样。6.8在试验过乱中试验温度波动不应人于1℃，不应进行搅拌，不应添致冷剂。6.9试验时温度计的温包应与试样者同一水平位叠，试举的没入深度不低于75机。6.10试验结束后,应将仪器的压头及压缩平台擦1。6.11本标推推荐采用压缩率为20为的压缩件，若有其他示缔率要求可按相关标涯执行，不同函缩率的试验结果不能比较。
7试验温度
推荐优先选择下试验温度：—10 'C；—25 C;一40 ℃；—50 ℃;—55 ；--60C： 70 ℃。若采用其他试战验温度可按相关标准执行。8结果表示
深缩耐寒系数K。按公式（1)计算：ha mh,
KAONKACa

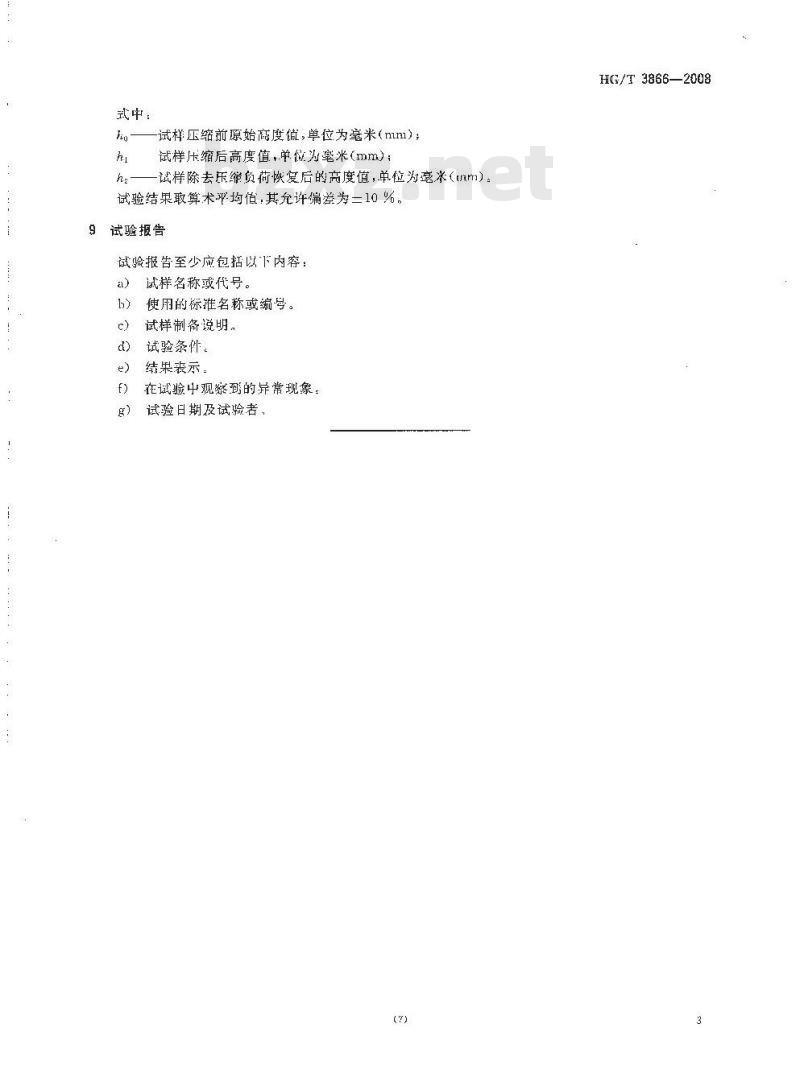

武中：
-试样压缩前原始高度值，单位为亳米（mm）;试样压缩后高度值，单位为米（mm）；h—试样除去压缩负荷恢复后的高度值，单位为毫水（m）试验结果取算术P-均值：其允许偏差为=10%。试验报告
试验报告至少应包括以下内容：a)
试样名称或代号。
使用的标准名称或编号。
试样制备说明。
试验条件。
结果表示。
在试验中观察到的异常现象：
试验日期及试验者，
HG/T3866—2008
中华人民共利国
化工行业标雅
硫化橡胶压缩耐寒系数的测定
硫化橡胶拉伸耐寒系数的测定
HG/T 8865~3867—2008
出版发行;化学1业出版社
（北京市东城区青华潮南街3号：邯峻编00011)北京云浩印刷有限责低公司印装88Ua1230mm1/16米1
宁数千学
20089引北京第1版第1次印刷
书号：155325-0662
购书咨询：010-64518888
售后服务：01064518899
Jg址：http：//cip,com,ca8007--298-9985 F./0H
凡购买本序，如有缺损质量间题，不社销倍心负责调换。版权所有违者必究
KANrKAca-
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
