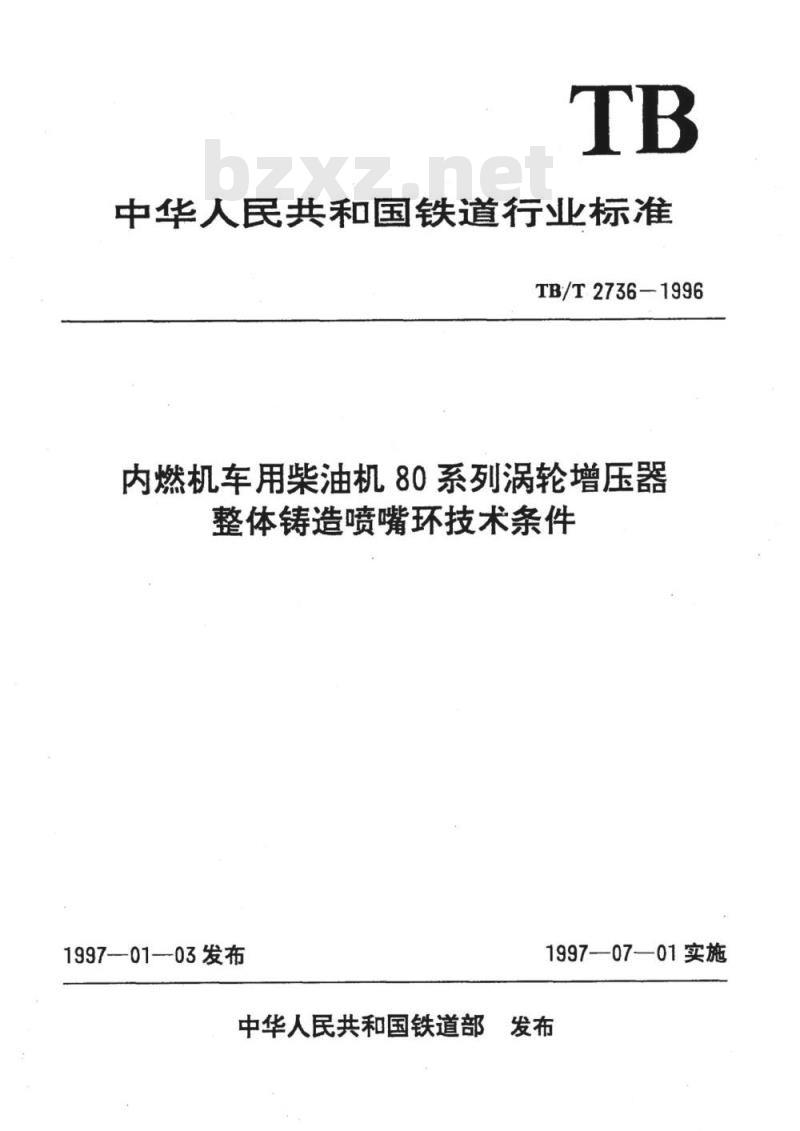

中华人民共和国铁道行业标准
TB/T2736—-1996
内燃机车用柴油机80系列涡轮增压器整体铸造喷嘴环技术条件
1997-01-03发布
1997—07—01实施
中华人民共和国铁道部发布

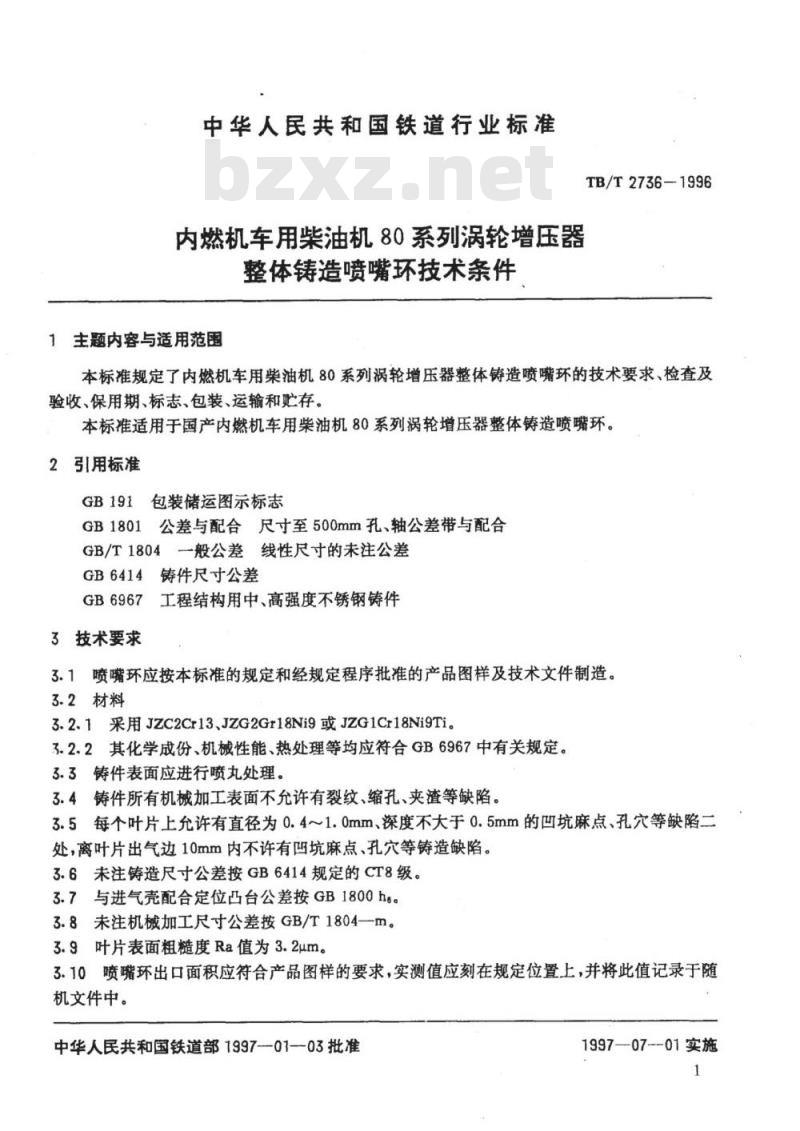

中华人民共和国铁道行业标准
内燃机车用柴油机80系列涡轮增压器整体铸造喷嘴环技术条件
1主题内容与适用范围
TB/T2736-1996
本标准规定了内燃机车用柴油机80系列涡轮增压器整体铸造喷嘴环的技术要求、检查及验收、保用期、标志、包装、运输和贮存。本标准适用于国产内燃机车用柴油机80系列涡轮增压器整体铸造喷嘴环。2引用标准
包装储运图示标志
GB1801公差与配合尺寸至500mm孔、轴公差带与配合GB/T1804一般公差线性尺寸的未注公差GB6414铸件尺寸公差
GB6967工程结构用中、高强度不锈钢铸件3技术要求
3.1喷嘴环应按本标准的规定和经规定程序批准的产品图样及技术文件制造。3.2材料
3.2.1采用JZC2Cr13、JZG2Gr18Ni9或JZG1Cr18Ni9Ti。3.2.2其化学成份、机械性能、热处理等均应符合GB6967中有关规定。3.3铸件表面应进行喷丸处理。
3.4铸件所有机械加工表面不允许有裂纹、缩孔、夹渣等缺陷。3.5每个叶片上允许有直径为0.4~1.0mm、深度不大于0.5mm的凹坑麻点、孔穴等缺陷二处，离叶片出气边10mm内不许有凹坑麻点、孔穴等铸造缺陷。3.6未注铸造尺寸公差按GB6414规定的CT8级。3.7与进气壳配合定位凸台公差按GB1800he。3.8未注机械加工尺寸公差按GB/T1804一m。3.9叶片表面粗糙度Ra值为3.2um。3.10喷嘴环出口面积应符合产品图样的要求，实测值应刻在规定位置上，并将此值记录于随机文件中。
中华人民共和国铁道部1997-01—03批准1997—07--01实施

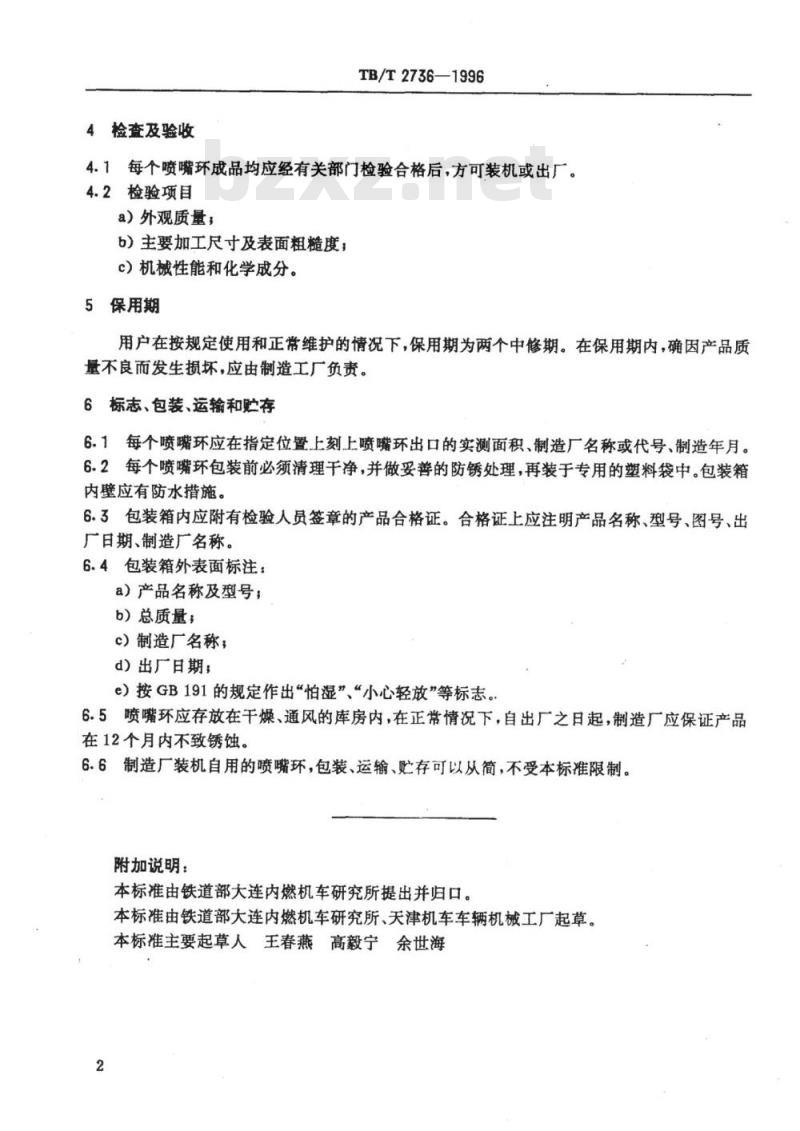

4检查及验收
TB/T2736—1996
4.1每个喷嘴环成品均应经有关部门检验合格后，方可装机或出厂。4.2检验项目
a）外观质量：免费标准下载网bzxz
b）主要加工尺寸及表面粗糙度；c）机械性能和化学成分。
5保用期
用户在按规定使用和正常维护的情况下，保用期为两个中修期。在保用期内，确因产品质量不良而发生损坏，应由制造工厂负责。6标志、包装、运输和贮存
6.1每个喷嘴环应在指定位置上刻上喷嘴环出口的实测面积、制造厂名称或代号、制造年月。6.2每个喷嘴环包装前必须清理干净，并做妥善的防锈处理，再装于专用的塑料袋中。包装箱内壁应有防水措施。
6.3包装箱内应附有检验人员签章的产品合格证。合格证上应注明产品名称、型号、图号、出厂日期、制造厂名称。
6.4包装箱外表面标注：
a）产品名称及型号；
b）总质量；
c）制造厂名称；
d）出厂日期；
e）按GB191的规定作出“怕湿”“小心轻放”等标志。6.5喷嘴环应存放在干燥、通风的库房内，在正常情况下，自出厂之日起，制造厂应保证产品在12个月内不致锈蚀。
6.6制造厂装机自用的喷嘴环，包装、运输、贮存可以从简，不受本标准限制。附加说明：
本标准由铁道部大连内燃机车研究所提出并归口。本标准由铁道部大连内燃机车研究所、天津机车车辆机械工厂起草。本标准主要起草人王春燕高毅宁余世海2
TB/T 2736-1996
