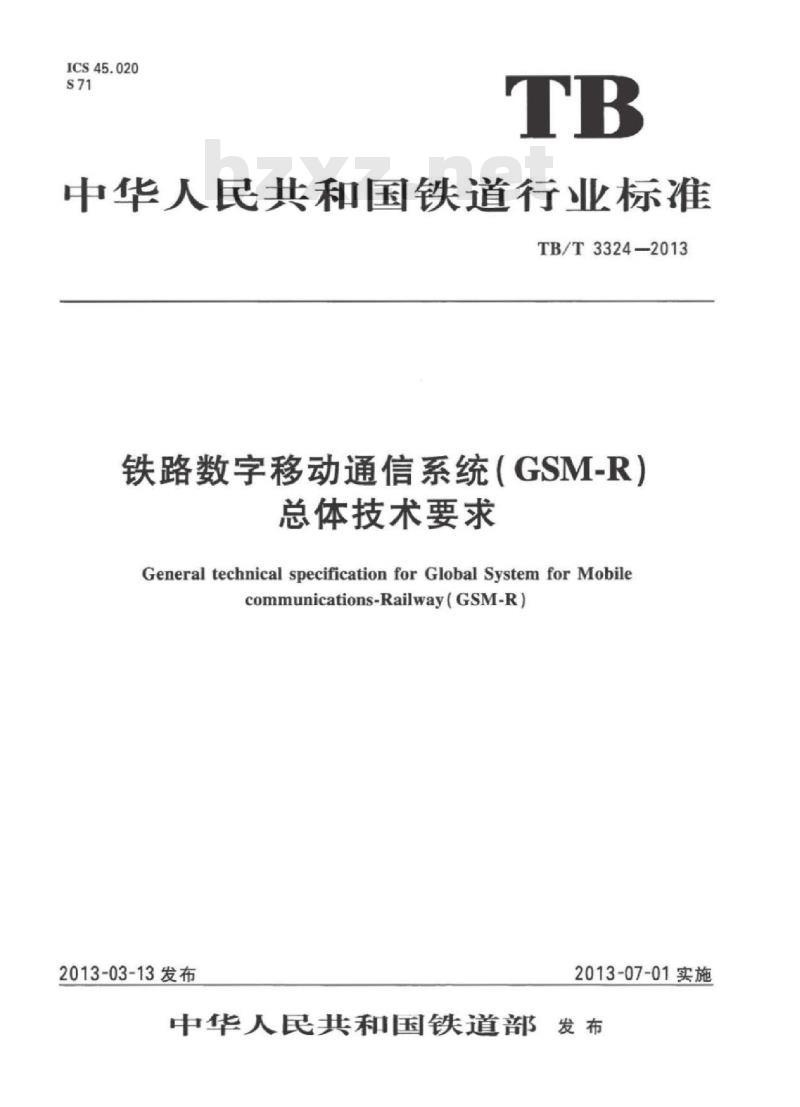

ICS45.020
中华人民共和国铁道行业标准
TB/T3324—2013
铁路数字移动通信系统（GSM-R）总体技术要求
General technical specification for Global System for Mobilecommunications-Railway(GSM-R）2013-03-13发布
2013-07-01实施
中华人民共和国铁道部发布

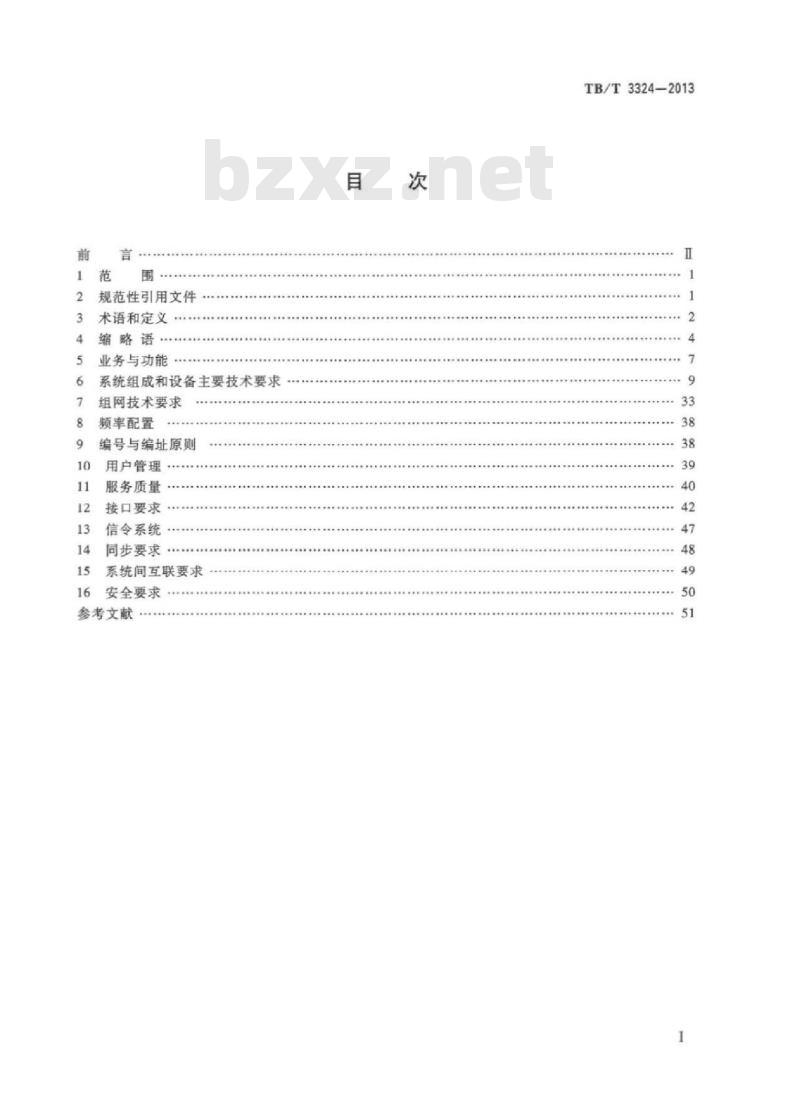

规范性引用文件
术语和定义
缩略语
业务与功能
系统组成和设备主要技术要求
组网技术要求
频率配置
编号与编址原则
用户管理
服务质量
接口要求
信令系统
同步要求
系统间互联要求
安全要求
参考文献
TB/T3324-2013
TB/T3324—2013

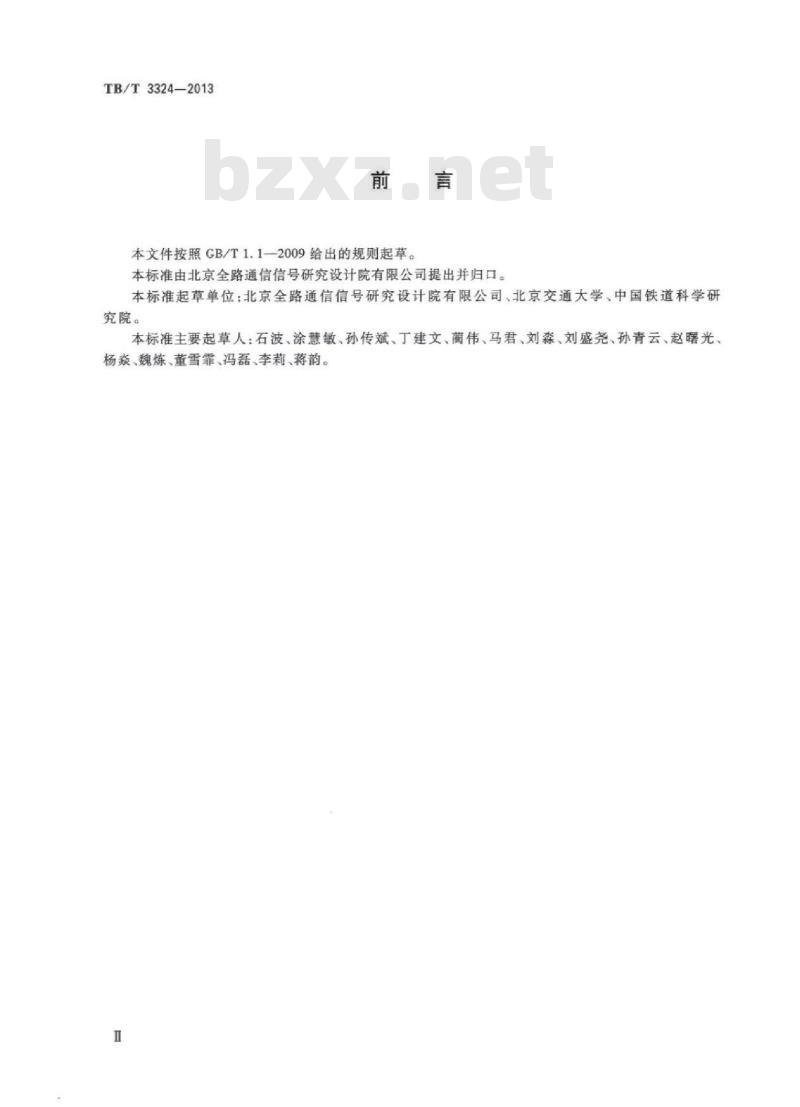

本文件按照GB/T1.1—2009给出的规则起草。本标准由北京全路通信信号研究设计院有限公司提出并归口。本标准起草单位：北京全路通信信号研究设计院有限公司、北京交通大学、中国铁道科学研究院。
本标准主要起草人：石波、涂慧敏、孙传斌、丁建文、蘭伟、马君、刘森、刘盛尧、孙青云、赵曙光、杨焱、魏炼、董雪霏、冯磊、李莉、蒋韵。I

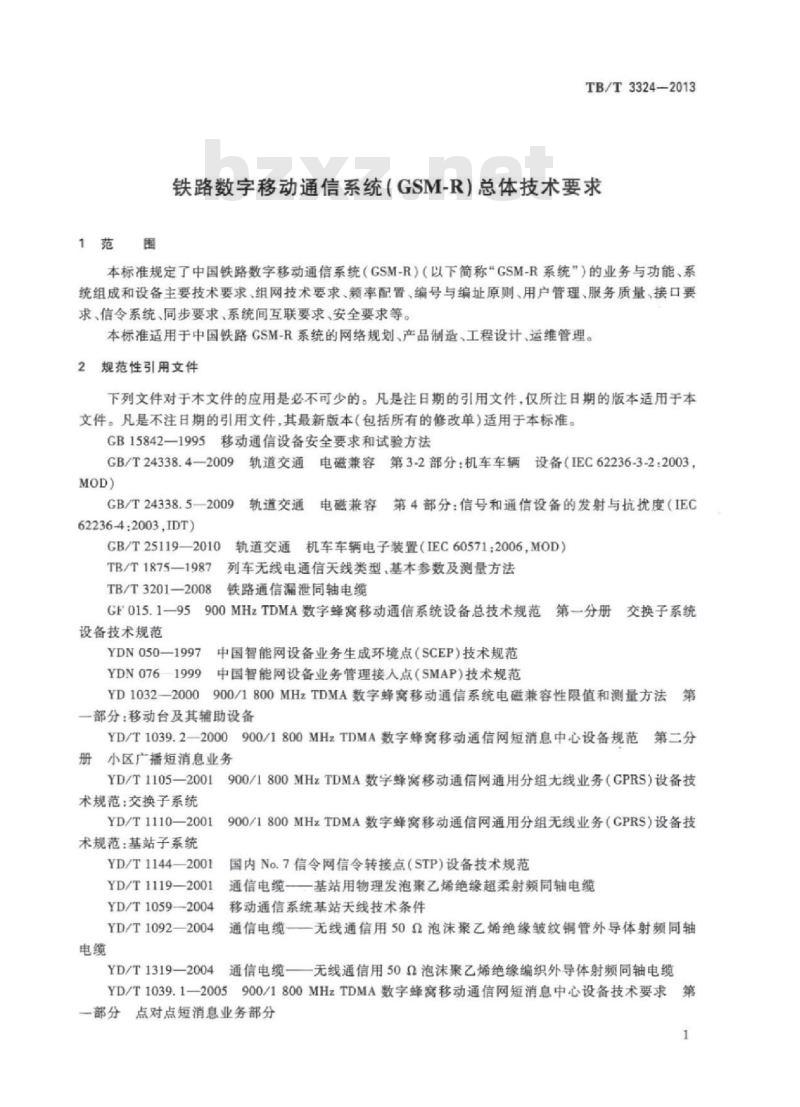

1范围
TB/T3324—2013
铁路数字移动通信系统（GSM-R）总体技术要求本标准规定了中国铁路数字移动通信系统（GSM-R）（以下简称“GSM-R系统”）的业务与功能、系统组成和设备主要技术要求、组网技术要求、频率配置、编号与编址原则、用户管理、服务质量，接口要求、信令系统、同步要求、系统间互联要求、安全要求等。本标准适用于中国铁路GSM-R系统的网络规划、产品制造、工程设计、运维管理。2规范性引用文件
下列文件对于不文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。GB15842—1995移动通信设备安全要求和试验方法GB/T24338.4—2009轨道交通电磁兼容第3-2部分：机车车辆设备（IEC62236-3-2：2003MOD)
GB/T24338.5—2009轨道交通电磁兼容第4部分：信号和通信设备的发射与抗扰度（IEC62236-4:2003,IDT)
CB/T25119—2010
轨道交通机车车辆电子装置（IEC60571：2006，M0D）TB/T1875—1987列车无线电通信天线类型，基本参数及测量方法TB/T32012008
GF 015.195
设备技术规范
铁路通信漏泄同轴电缆
900MHzTDMA数字蜂窝移动通信系统设备总技术规范第一分册交换子系统YDN050—1997
中国智能网设备业务生成环境点（SCEP）技术规范YDN0761999中国智能网设备业务管理接人点（SMAP）技术规范YD1032—2000
0900/1800MHzTDMA数字蜂窝移动通信系统电磁兼容性限值和测量方法第一部分：移动台及其辅助设备
YD/T1039.2-2000900/1800MHzTDMA数字蜂窝移动通信网短消息中心设备规范第二分册小区广播短消息业务
YD/T1105—2001
术规范：交换子系统
YD/T1110—2001
术规范：基站子系统
YD/T1144—2001
YD/T1119—2001
YD/T1059—2004
YD/T1092—2004
YD/T1319—2004
9OO/I800MHzTDMA数学蜂窝移动通信网通用分组无线业务（GPRS）设备技900/1800MHzTDMA数字蜂窝移动通信网通用分组无线业务（CPRS）设备技国内No.7信令网信令转接点（STP）设备技术规范通信电缆一一基站用物理发泡聚乙烯绝缘超柔射频同轴电缆移动通信系统基站天线技术条件通信电缆一无线通信用50Q泡沫聚乙烯绝缘皱纹铜管外导体射频同轴通信电缆一一无线通信用50Q泡沫聚乙烯绝缘编织外导体射频同轴电缆YD/T1039.1—2005
900/1800MHzTDMA数字蜂窝移动通信网短消息中心设备技术要求第一部分点对点短消息业务部分
TB/T3324-2013

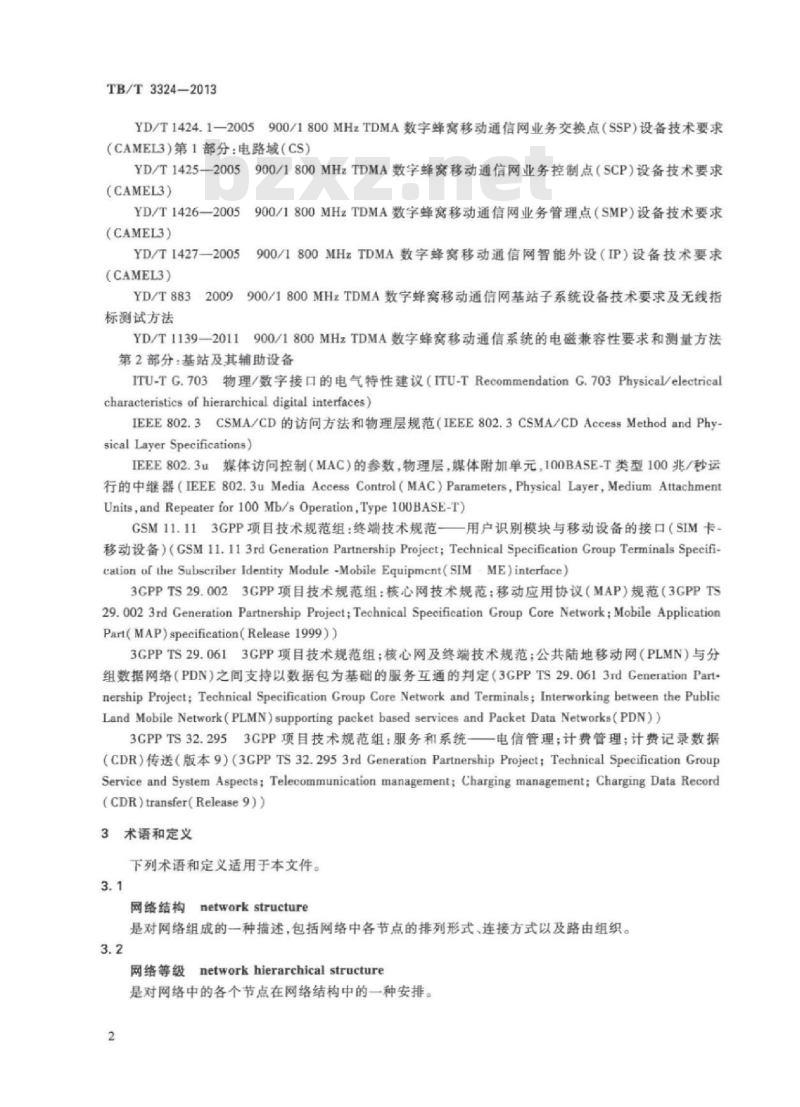

YD/T1424.1-2005900/1800MHzTDMA数字蜂窝移动通信网业务交换点（SSP）设备技术要求（CAMEL3）第1部分：电路域（CS）900/1800MHzTDMA数字蜂窝移动通信网业务控制点（SCP）设备技术要求YD/T1425—2005
(CAMEL3)
YD/T1426—2005
(CAMEL3)
YD/T1427—2005
(CAMEL3)
YD/T883-2009
标测试方法bZxz.net
900/1800MHzTDMA数字蜂窝移动通信网业务管理点（SMP）设备技术要求900/1800MHzTDMA数字蜂窝移动通信网智能外设（IP）设备技术要求900/1800MHzTDMA数字蜂窝移动通信网基站子系统设备技术要求及无线指YD/T1139-2011900/1800MHzTDMA数字蜂窝移动通信系统的电磁兼容性要求和测量方法第2部分：基站及其辅助设备
ITU-TG.703物理/数字接口的电气特性建议（ITU-TRecommendation G.703Physical/electricalcharacteristics of hierarchical digital interfaces)IEEE802.3CSMA/CD的访问方法和物理层规范（IEEE802.3CSMA/CDAccessMethodandPhysical Layer Specifications)
IEEE802.3u媒体访问控制（MAC）的参数，物理层，媒体附加单元，100BASE-T类型100兆/秒运行的中继器（IEEE802.3uMedia Access Control(MAC)Parameters,Physical Layer,MediumAttachmentUnits,and Repeater for100 Mb/s Operation,Type 100BASE-T)GSM11.113GPP项自目技术规范组：终端技术规范一一用户识别模块与移动设备的接口（SIM卡移动设备）(GSMll.1l3rd Generation Partnership ProjectTechnical Specification GroupTerminals Specifi-cation of the Subscriber Identity Module -Mobile Equipmcnt(SIM - ME)interface)3GPPTS29.0023CPP项目技术规范组：核心网技术规范：移动应用协议（MAP）规范（3GPPTS29. o02 3rd Generation Partnership Project; Technical Specification Group Core Network; Mobile ApplicationPart(MAP)specification(Release1999))3GPPTS29.0613GPP项目技术规范组：核心网及终端技术规范：公共陆地移动网（PLMN）与分组数据网络（PDN）之间支持以数据包为基础的服务互通的判定（3GPPTS29.0613rdGenerationPartnership Project; Technical Specification Group Core Network and Terminals; Interworking between the PublicLand Mobile Network(PLMN) supporting packet based services and Packet Data Networks(PDN))3CPPTS32.2953GPP项目技术规范组：服务和系统电信管理：计费管理：计费记录数据(CDR）传送（版本9）（3GPPTS32.2953rd GenerationPartnershipProject；Technical SpecificationGroupService and System Aspects; Telecommunication management; Charging management; Charging Data Record(CDR)transfer(Release 9))
3术语和定义
下列术语和定义适用于本文件。3.1
网络结构networkstructure
是对网络组成的一种描述，包括网络中各节点的排列形式，连接方式以及路由组织。3.2
network hierarchical structure网络等级
是对网络中的各个节点在网络结构中的一种安排。2
路由routing
是指在通信网中两个节点之间为建立一个呼叫连接或传送信息的途径。服务质量 quality of service
指网络提供业务的质量水平。
voice group call
语音组呼
TB/T3324—-2013
向预定义的一组用广提供半双工通话。在一定范围内，对预定义的组成员发起的呼叫，在任何时刻，组内只能有一个成员讲话，其他成员接收。3.6
voicebroadcastcall
语音广播
特定用户呼叫其当前所在组内所有用户，并与之进行点对多点的单向通话。3.7
功能号
functional number
根据用户工作岗位的功能或角色所定义的号码。3.8
functional addressing
功能寻址
用户使用功能号发起呼叫，网络根据该功能号将呼叫路由到相对应工作岗位的终端地址。3.9
location dependant addressing基于位置寻址
用户使用短号码发起呼叫，网络根据用户所拨打的短号码和用户位置信息，将呼叫路由到一个与该用户当前所处位置相关的终端地址。3.10
enhanced location dependant addressing增强型位置寻址
是基于位置寻址业务的扩充，网络根据用户所拨打的短号码和用户的精确位置信息，将呼叫路由到一个与该用户当前所处位置相关的终端地址。3.11
callbarring
呼叫限制
系统按预先的设定，限制终端的某些呼人，呼出能力。3.12
公众紧急呼叫public emergencycall是指紧急情况下的点对点呼叫，用来通知铁路外的机构（如公安和教援机构）3.13
rallway emergency call
铁路紧急呼叫
是具有最高优先级的一种组呼，在紧急情况下，用来呼叫预先定义区域内的司机、调度员和其他相关人员，包括列车紧急呼叫和调车紧急呼叫两种呼叫。3.14
多司机通信 multiple-driver communications within the same train两个或两个以上机车牵引一列列车时，不同机车司机之间的通信。3.15
调车作业模式通信 shunting modecommunication为调车作业有关人员提供的一种通信方式。3
TB/T3324—2013
direct mode
直通模式
指在网络故障时或没有网络覆盖地区，无线终端之间不需中继而直接进行的通信方式。4缩略语
下列缩略语适用于本文件。
AC：确认中心(Acknowledgement Center)AGCH：允许接入信道（Access CrantCHannel）AoCI：计费通知（信息）（AdviceofCharge（Information））AoCC：计费通知（计费）（Advice of Charge（Charging））API：应用程序接口（ApplicationProgrammingInterface）APN：接人点名称（Access PaintName）APN(r）：用户请求APN（APNRequested）APN(s）：用户签约APN（APNSubscribed）AuC：鉴权中心（Authentication Center）BAIC：闭锁所有人局呼叫（Barring of All Incoming Calls）BAOC：闭锁所有出局呼叫（Barringof All OutgoingCalls）BER：基本编码规则（Basic EncodingRules）BG：边界网关（BorderGateway）BCP：边界网关协议（BorderGatewayProtocol）BOIC：闭锁所有国际出局呼叫（BarringofOutgoingIntermational Calls）BSC：基站控制器（Base Station Controller）BSS：无线子系统（Base Station Subsystem）BSSAP：基站子系统应用部分（BSSApplicationPart）BSSGP：基站子系统GPRS协议（BSSCPRSProtocol）BTS：基站(Base Transceiver Station)BVC：BSSCP虚连接（BSSGPVirtual Connection）CAP：CAMEL应用部分（CAMELApplicationPart）CAPS：每秒试呼次数（Call AttemptsPerSecond）CAMEL：移动网络增强逻辑的客广化应用（CustomizedApplicationsforMobileNctworkEnhancedLogic)
CAMEL3:第3阶段 CAMEL(Customized Applications for Mobile Network Enhanced Logic,Phase 3)CBC：小区广播中心（Cell Broadcast Center）CCBS：遇忙呼叫完成（Completionof CallstoBusySubscriber）CDR：呼叫详细记录（Call Detail Record）CFB：遇忙呼叫前转（Call Forwarding onmobile subscriberBusy）CFU：无条件呼叫前转（Call Forwarding Unconditional）CFNRc：移动用户不可及呼叫前转（CallForwardingonmobileBubecriberNotReachable）CFNRy：无应答呼叫前转（CallForwarding onNoReply）CG：计费网关（ChargingGateway）CLI：命令行界面（Command LineInterface）CLIP：主叫号码识别显示（CallingLine IdentificationPresentation）CLIR：主叫号码识别限制（CallingLineIdentificationRestriction）4
COLP：被叫号码识别显示（COnnected Line identification Presentation）COLR：被叫号码识别限制（COnnected Line identification Restriction）TB/T3324-2013
CORBA：公用对象请求代理程序体系结构（CommonObjectRequestBrokerArchitecture）CS：编码模式（Code Scheme）
CSD：电路交换数据业务（CircuitSwitched Data）CTCSS：连续话音控制静噪系统（Continuous ToneControlled SquelchSystems）CUG：闭合用户组（Closed UserGroup）CW：呼叫等待（CallingWaiting）DHCP：动态主机配置协议（Dynamic HostConfiguration Protocol）DNS：域名服务器（Domain Name Server)DPC：目的信令点编码（DestinationPoint Code）DSSl：1号数字用户信令（Digital Subscriber Signalling No.1）DTMF：双音多频(Dual Tone Multiple Frequency）eMLPP：增强型多级优先与强拆（enhanced Multi-level Precedence and Pre-emption）ECT：显示呼叫转移（ExplicitCallTransfer）EIR：设备识别寄存器（EquipmentIdentityRegister）EIRENE：欧洲铁路综合数字移动通信网络（EuropeanIntegratedRailway Radio Enhanced Network）ERTMS：欧洲铁路运输管理系统（European Rail Traffic ManagementSystem）ETCS：欧洲铁路列车控制系统（European TrainControlSystem）FE：快速以太网（FastEthernet)FTAM：文件传输访问和管理协议（FileTransfer Access and Management）FTP：文件传输协议（FileTransferProtocol）GCR：组呼寄存器（GroupCall Register）CCSN：网关CPRS支持节点（GatewayCPRSSupportNode）CPRS：通用分组无线业务（GeneralPacketRadinService）GMSC：网关移动交换中心（GatewayMobileSwitchingCenter）GRIS：GPRS接口服务器（GPRSInterface Server)GROS.CPRS日属服务器（GPRSHomeServer）GSM：全球移动通信系统（Global System for Mobile communications）GSM-R：铁路数字移动通信系统（CSM-Railway）CSN：CPRS支持节点（GPRSSupportNode）GT：全球码（ClobalTitle）
GTP：GPRS隧道协议（GPRSTunnelingProtocol）HLR：归属位置寄存器（HomeLocation Register）HOLD：呼叫保持（Call Hold）
IEEE：美国电气及电子工程师学会（InstituteofElectrical andElectronics Engineers）ID：标识（Identifier）
IMEl：国际移动设备标识（IntermationalMobile EquipmentIdentity）IMSI：国际移动用户标识（IntermationalMobile Subscriber Identity）IN：智能网（IntelligentNetwork）IP：智能外设（IntelligentPeripheral）ISDN：综合业务数字网（Integrated ServicesDigital Network）ISUP：ISDN用户部分（ISDNUserPart）5
TB/T3324-2013
IWF：互联功能单元（InterWorkingFunction）Kc：密钥(Cipheringkey)
Ki：用户鉴权密钥（Individual subscriberauthenticationkey）LCX：漏泄同轴电缆（Leaky Coaxial cable）MAP：移动应用部分（Mobile ApplicationPart）MC：多呼（Multicall）
ME：移动设备（MobileEquipment）MGW：媒体网关（MediaGateWay）MMI：人机接（Man Machine Interfaee）MPTY：多方通信（MultiParTY）MS：移动终端（台）（MobileStation）MSC：移动交换中心（Mobile SwitchingCenter）MSISDN：移动用户ISDN号码（MobileSubscriberISDNNumber）MSRN：移动台漫游号码（Mobile Station RoamingNumber）MTBF：平均无故障时间（Mean Time BetweenFailures）MTP：消息传递部分（Message TransferPart）MTTR：平均修复时间（Mean Time To Repair）MU:近端机（MasterUnit）
M3UA：消息传递部分第三级用户适配层（MTPLevel3UserAdaptionLayer）NMC：网络管理中心（Network Management Center）NS-VC：网络业务虚连接（Network ServiceVirtual Connection）O&M：操作与维护（Operations and Maintenance）OACSU：非占用空中信道的呼叫建立（Off-Air-Call-Set-Up）OMC：操作与维护中心（Operation and Maintenance Center）OMC-D：通用分组无线数据业务子系统操作维护中心（OMC-Data）OMC-I：智能网子系统操作维护中心（OMC-Initelligent）OMC-R：无线子系统操作维护中心（OMC-Radio）OMC-S：移动交换子系统操作维护中心（OMC-Switching）OMC-T：中继设备操作维护中心（OMC-Trunking）OSS：运营与支撑子系统（OperationSupportSubsystem）PCU：分组控制单元（PacketControlUnin）PDP：分组数据协议（Packet Data Protocol）PLMN：公共陆地移动网络（PublieLand MobileNetwork）PRI：基群速率接口（Primary RateInterface）PSTN：公共交换电话网（Publie SwitchedTelephoneNetwork）P-TMSI：分组临时移动用户识别码（PacketTemporaryMobileSubscriberIdentity）QoS：服务质量（Qualityof Service）RADIUS：远端拨入用户验证服务（Remote Authentication Dial In Uscr Scrvice）RAI：路由区标识（RoutingAreaIdentity）RAND:随机数(Random number)
RPE-LTP：规则脉冲激励长期预测（RegularPulseExcited-Long Term Prediction）RU：远端机（RemoteUnit)
R4：3GPPUMTS（通用陆地移动通信系统）规范版本4（Release4）6
R99：3GPPUMTS（通用陆地移动通信系统）规范版本99（Release99）SCEP：业务生成环境点（Service Creation Environment Point)SCFID：业务控制功能标识（ServiceControlFunctionIdentity）SCP：业务控制点（Service Control Point）SCCP：信令转接控制部分（SignallingConnection ControlPart）SDU：服务数据单元（Service Data Unit)SGSN：服务GPRS支持节点（ServingGPRSSupportNode）SIB：业务独立构件（Service Independent BuildingBlock）SIM：用户识别模块（SubscriberIdentityModule）SMP：业务管理点（ServiceManagementPoint）SMAP：业务管理接入点（Service Management Access Point)SMSC：短消息服务中心（Short Message Service Center）SRES：鉴权响应（SignedRESponse）SP：信令点（Signalling Point）SRF：专用资源功能（Specific ResourceFunction）SSP：业务交换点（Service SwitchingPoint)SSN：子系统号码（Sub-SystemNumber）SsS：交换子系统（Switching Subsystem）STP：信令转接点（SignallingTransferPoint）TCAP：事务处理能力应用部分（TransactionCapabilityApplicationPart）TCP：传输控制协议（TransmissionControlProtocol）TDMA：时分多址（TimeDivisionMultipleAccess）TLLI：临时逻辑链路标识（TemporaryLogical Link Identifier）TMSC：汇接移动交换中心（Tandem Mobile SwitchingCenter）TMSI：移动用户临时标识（TemporaryMobile SubscriberIdentity）TPM：每分钟交易处理数（TransactionsperMinute）TRX：收发信机（Transceiver）TB/T3324-2013
TPC-C：事务处理性能委员会C基准程序（TransactionProcessingPerformanceCouncil-C）TRAU：码变换和速率适配单元（TranscoderandRateAdapterUnit）TUP：电话应用部分（TelephoneUserPart）UDP：用户数据报协议（UserDatagram Protocol）UIC：国际铁路联盟（Intermational Union of Railways）USSD：非结构化补充业务数据（UnstructuredSupplementary ServiceData）UUSl：用户到用户信令类型1（User-to-UserSignallingtype1）VBS：语音广播业务（Yoice Broadcast Service）VGCS：语音组呼业务（Voice Group Call Service）VLR：拜访位置寄存器（VisitorLocationRegister）5业务与功能
5.1概述
GSM-R业务包括语音业务、数据业务，与呼叫相关的业务和铁路特定业务。GSM-R功能包括支持基本业务的功能、支持移动性操作的功能、呼叫处理附加功能、管理功能和其他功能。
TB/T3324—2013
在上述业务和功能基础上，可扩展和开发新的应用业务。5.2业务
5.2.1语音业务
语音业务应包括：
点对点语音呼叫业务（个呼）：a)
语音组呼业务：
e）语音广播业务：
公共紧急呼叫业务：
多方通信业务。
5.2.2数据业务
数据业务应包括：
电路交换数据业务：
分组交换数据业务。
5.2.3与呼叫相关的业务
与呼叫相关的业务应包括：
增强型多级优先与强拆：
号码识别类补充业务，包括主叫号码识别显示（CLIP）、主叫号码识别限制（CLIR）被叫号码b)
识别显示（COLP）被叫号码识别限制（COLR）：c
呼叫提供类补充业务，包括无条件呼叫前转（CFU），遇忙呼叫前转（CFB）、无应答呼叫前转（CFNRy），移动用户不可及呼叫前转（CFNRe）：呼叫完成类补充业务，包括呼叫等待（CW）、呼叫保持（HOLD）遇忙呼叫完成（CCBS）：多方通信类补充业务，包括多方通信（MPTY）、多呼（MC）、闭合用户组（CUG）：计费类补充业务，包括计费通知（信息）（AoCI）、计费通知（计费）（AoCC）；附加信息传送类补充业务，包括用户到用户信令类型1（UUS1）；h)
呼叫限制类补充业务，包括闭锁所有出局呼叫（BAOC），闭锁所有国际出局呼叫（BOIC）闭锁除归属PLMN国家外的所有国际呼叫（BOIC-exHC）：闭锁所有人局呼叫（BAIC）：当漫游出归属PLMN国家后，闭锁所有入局呼叫（BAIC-Roam）；非结构化补充业务数据（USSD）：i)
显示呼叫转移（ECT）。
铁路特定业务
铁路特定业务应包括：
功能寻址：
基于位置寻址，包括增强型位置寻址：b)
调车作业模式通信：
铁路紧急呼叫，包括列车紧急呼叫和调车紧急呼叫。5.3功
支持基本业务的功能
支持语音、数据和铁路特定等基本业务的功能应包括：呼叫处理；
用户身份鉴权；
用户与业务多优先级管理；
紧急呼叫，包括公众紧急呼叫和铁路紧急呼叫：d)
短消息处理；
f）信令信息单元的加密；
g）分组数据处理。
支持移动性操作的功能
支持移动性操作的功能应包括：位置登记；
切换；
呼叫重建：
漫游；
小区重选。
呼叫处理附加功能
呼叫处理附加功能应包括：
快速呼叫建立；
安全相关的服务：
支持DTMF信号传输：
组呼静音和取消静音；
接人矩阵；
呼叫限制：
不连续发送和接收；
迟后进人。
管理功能和其他功能
管理功能和其他功能应包括：
管理功能，包括：
1）通话记录；
2）话务、信令负荷统计，监测和拥塞控制；3）系统维护和管理。
用户分级接入控制。
其他功能，可包括直通模式通信。6系统组成和设备主要技术要求
TB/T3324—2013
GSM-R系统包括移动交换子系统（SSS）、移动智能网子系统（IN）、通用分组无线业务子系统（CPRS）、无线子系统（BSS），无线终端、运营与支撑子系统（OSS）等部分。CSM-R系统主要设备组成及接口如图1所示。6.2移动交换子系统（SSS）
6.2.1概述
SSS包括移动交换中心（MSC）拜访位置寄存器（VLR）归属位置寄存器（HLR）鉴权中心（AUC）、设备识别奇存器（EIR）、互联功能单元（IWF）、组呼奇存器（GCR）、短消息服务中心（SMSC）确认中心（AC）等，具有基本交换功能、呼叫接续功能以及用户数据管理和移动性管理等功能。6.2.2移动交换中心（MSC)
6.2.2.1功能
MSC应具有下列主要功能：
呼叫处理功能，包括：
1）呼叫连接功能，包括服务区内合法用户来话和去话的呼叫处理、根据用户的签约信息提9
