【YD通讯标准】 通信光缆机械性能试验方法 第2部分:接插线光缆中被覆光纤的压缩位移

ICS33.180.10
中华人民共和国通信行业标准
YD/T3022.2-2016
通信光缆机械性能试验方法
第2部分：接插线光缆中被覆光纤的压缩位移
MechanicaltestmethodsfortelecommunicationopticalfibrecablesPart2:Bufferedfibremovementundercompression inoptical fibrecablesforuseinpatchcords
2016-01-15发布
2016-04-01实施
中华人民共和国工业和信息化部发布前
要求·
待规定的细节，
YD/T3022.2-2016
YD/T3022.2-2016
YD/T3022《通信光缆机械性能试验方法》分为以下部分：一第1部分：护套拔出力；
一第2部分：接插线光缆中被覆光纤的压缩位移；一第3部分：撕裂绳功能：wwW.bzxz.Net
一第4部分：舞动：
一第5部分：机械可靠性；
本部分为YD/T3022《通信光缆机械性能试验方法》的第2部分。有限公司、长飞光纤本部分按照GB/T1.1一2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国通信标准化协会提出并归口。本部分起草单位：成都泰瑞通信设备检测有限公司，大唐电信科技产业集团，成都大唐线缆有限公司、四川汇源光通信光缆股份有限公司、江苏永鼎股份有限公司，江苏亨通光电股份有限公司、武汉烽火科技集团有限公司、北京邮电大学、长飞光纤光缆（上海)有限公司、江苏通鼎光电股份有限公司、江苏南方通信科技有限公司。
本部分主要起草人：王则民、宋志佗、时彬、黄垫、彭媛、赵秋香、熊壮、陈晓红、薛梦驰、刘骋、李春生、于春花、万冰、黄正欧。I
HiKAONiKAca
1范围
通信光缆机械性能试验方法
YD/T3022.2-2016
第2部分：接插线光缆中被覆光纤的压缩位移本部分规定了通信用接插线光缆中被覆光纤的压缩位移试验的目的、试样、设备、程序、要求和待规定细节等。
本部分适用于带连接器组件用接插线光缆的检验。2目的
本试验的目的，在于检查接插线光缆中的被覆光纤仅仅在轴向压力下移动时的衰减性能（衰减变化）和反作用力。
3试样
试样应取自制造长度光缆，长5m，然后去掉两端各2m的光缆护套和排除被覆光纤之外的其他光缆元构件，留下试样中间1.0m长的完整护套。4设备
试验装置包括：
a）一个光缆固定装置，用于固定但并不挤压光缆一端：b）一个光纤卡盘，用于固定从光缆夹持端伸出的被覆光纤，它和光缆端面之间的距离应为7mm，而且夹具应能朝向该光缆端移动一个可调节的距离（见图1），用于模拟压缩：c）一个负载传感器，用于监测夹具上的力，其最大误差为土3%：d）一台衰减监测仪，用于监测光纤的衰减变化。1.0m
环氧树脂
被覆光纤
说明：
光缆固定装置
光纤卡盘和负载传感器
一压缩移动
衰减监测

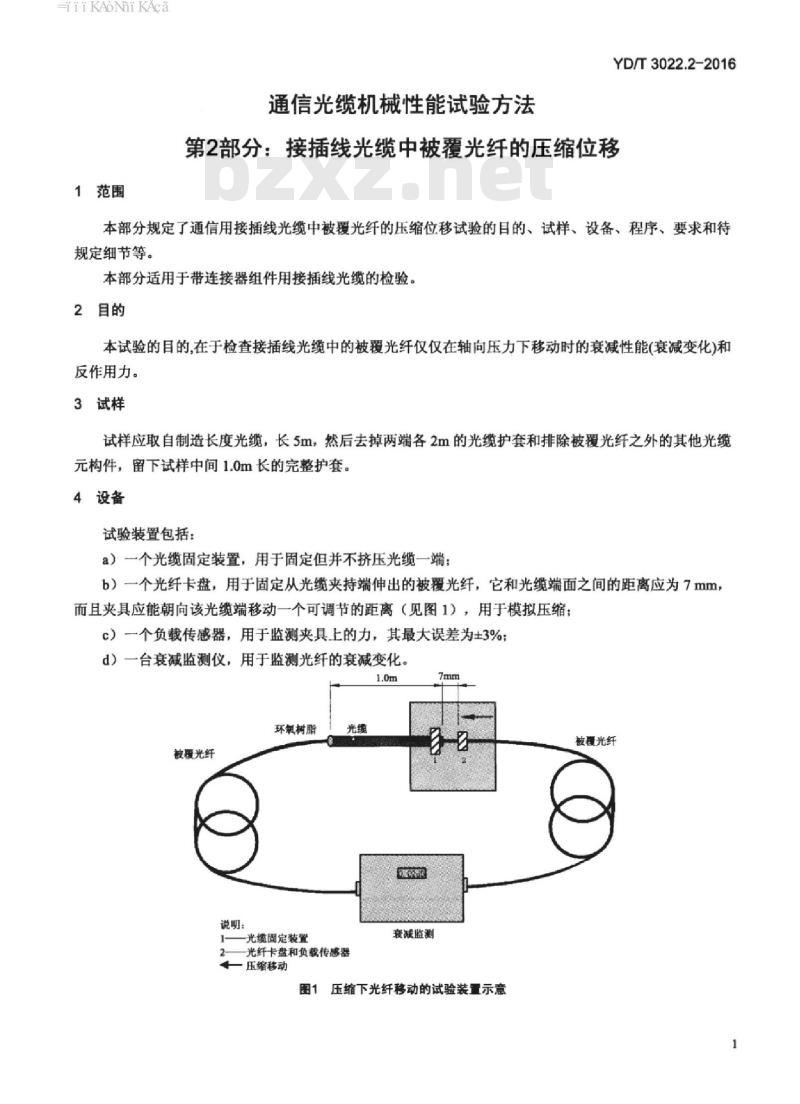

图1压缩下光纤移动的试验装重示意被覆光纤
HiiKAoiKAca
YD/T3022.2-2016

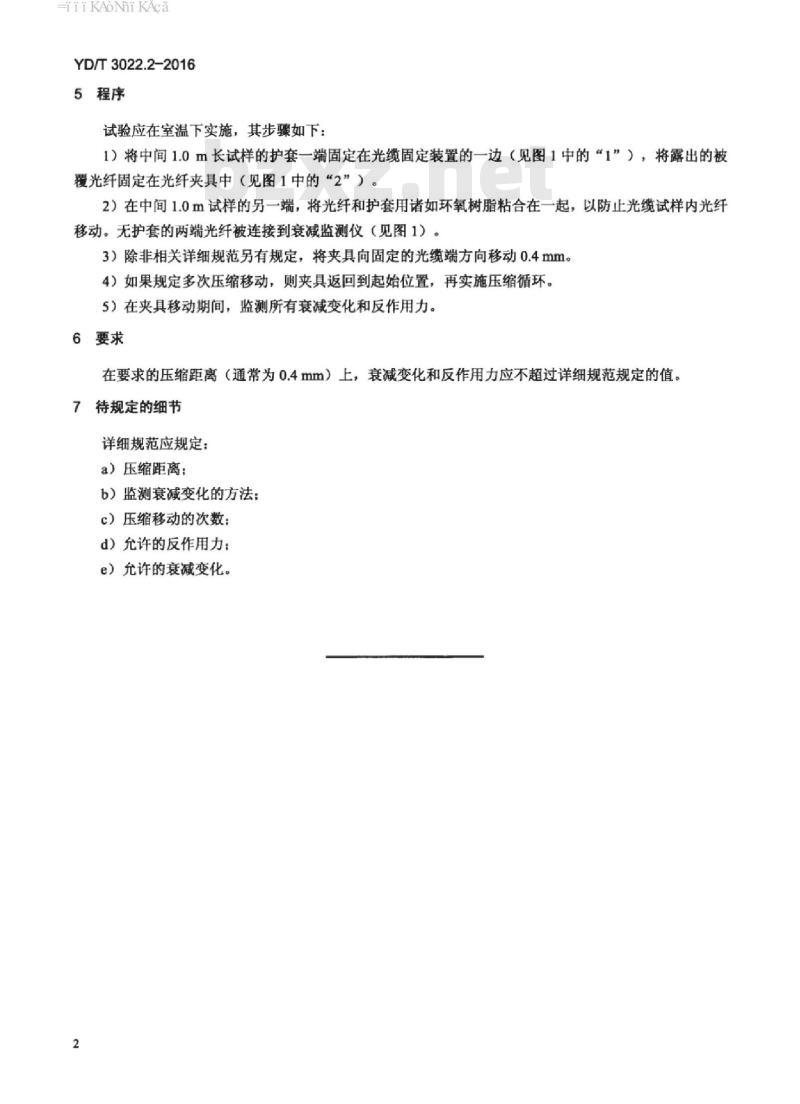

5程序
试验应在室温下实施，其步骤如下：1）将中间1.0m长试样的护套一端固定在光缆固定装置的一边（见图1中的“1”），将露出的被覆光纤固定在光纤夹具中（见图1中的“2”）。2）在中间1.0m试样的另一端，将光纤和护套用诸如环氧树脂粘合在一起，以防止光缆试样内光纤移动。无护套的两端光纤被连接到衰减监测仪（见图1）。3）除非相关详细规范另有规定，将夹具向固定的光缆端方向移动0.4mm。4）如果规定多次压缩移动，则夹具返回到起始位置，再实施压缩循环。5）在夹具移动期间，监测所有衰减变化和反作用力。6要求
在要求的压缩距离（通常为0.4mm）上，衰减变化和反作用力应不超过详细规范规定的值。7待规定的细节
详细规范应规定：
a）压缩距离；
b）监测衰减变化的方法：
c）压缩移动的次数；
d）允许的反作用力；
e）允许的衰减变化。
