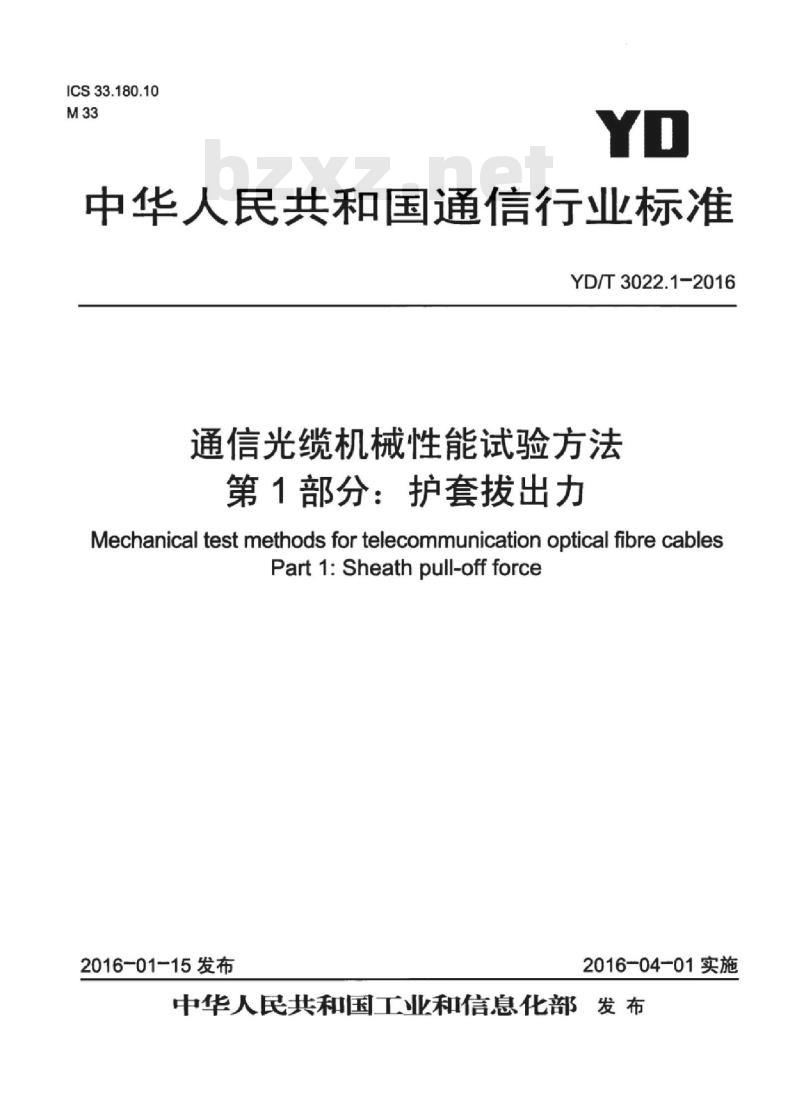

【YD通讯标准】 通信光缆机械性能试验方法 第1部分:护套拔出力

ICS33.180.10
中华人民共和国通信行业标准
YD/T3022.1-2016
通信光缆机械性能试验方法
第1部分：护套拨出力
Mechanicaltestmethodsfortelecommunicationoptical fibrecablesPart1:Sheathpull-offforce
2016-01-15发布
2016-04-01实施
中华人民共和国工业和信息化部发布前
试样·
待规定的细节
YD/T3022.1-2016
YD/T3022.1-2016
YD/T3022《通信光缆机械性能试验方法》分为以下几部分：第1部分：护套拔出力：
第2部分：接插线光缆中被覆光纤的压缩位移：第3部分：撕裂绳功能：
第4部分：舞动：
第5部分：机械可靠性：

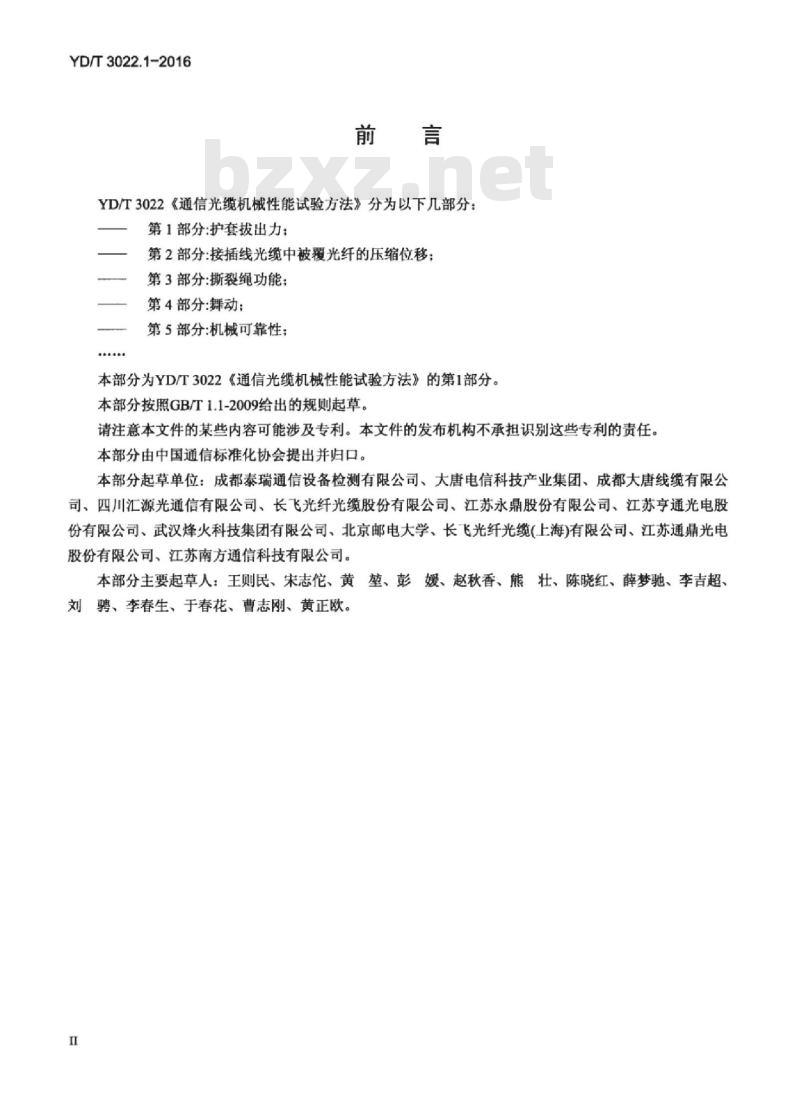

本部分为YD/T3022《通信光缆机械性能试验方法》的第1部分。本部分按照GB/T1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国通信标准化协会提出并归口。本部分起草单位：成都泰瑞通信设备检测有限公司、大唐电信科技产业集团、成都大唐线缆有限公司、四川汇源光通信有限公司、长飞光纤光缆股份有限公司、江苏永鼎股份有限公司、江苏亨通光电股份有限公司、武汉烽火科技集团有限公司、北京邮电大学、长飞光纤光缆（上海）有限公司、江苏通鼎光电股份有限公司、江苏南方通信科技有限公司。本部分主要起草人：王则民、宋志佗、黄、彭媛、赵秋香、熊壮、陈晓红、薛梦驰、李吉超、刘骋、李春生、于春花、曹志刚、黄正欧。I
HiiKAoiKAca此内容来自标准下载网
1范围
通信光缆机械性能试验方法
第1部分：护套拨出力
YD/T3022.1-2016
本部分规定了通信用光缆护套拔出力试验的目的、试样、设备、程序、要求和待规定细节等。本部分适用于接插线用圆形单芯或圆形双芯光缆、光缆中的圆形光纤单元或子单元的护套的拔出力试验。
2目的
本试验的自的是测量从接插线光缆移除一段护套所需的力。3试样
3.1应从光缆上切下一段作为试样，在置于拉伸装置内拉拔制备端护套时，试样长度应能确保另一端被锚定。

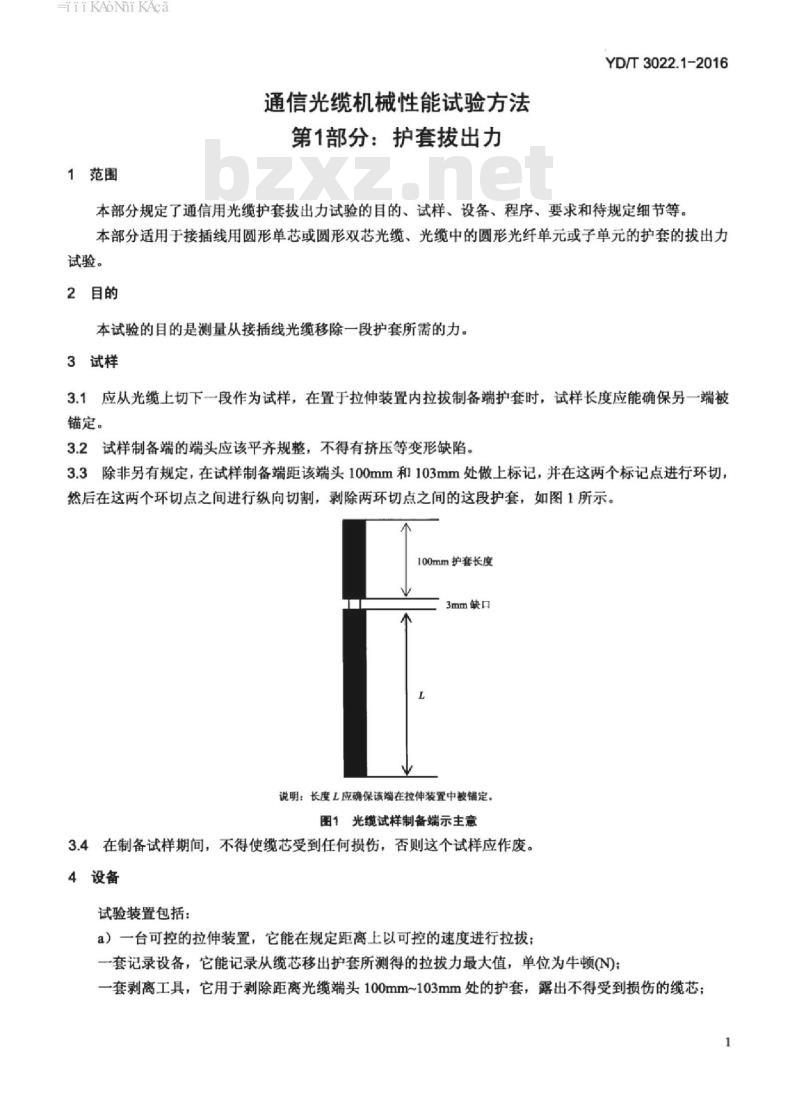

3.2试样制备端的端头应该平齐规整，不得有挤压等变形缺陷。3.3除非另有规定，在试样制备端距该端头100mm和103mm处做上标记，并在这两个标记点进行环切然后在这两个环切点之间进行纵向切割，剥除两环切点之间的这段护套，如图1所示。100mm护套长度
3mm缺口
说明：长度L应确保该端在拉伸装置中被锚定。图1光缆试样制备端示主意
3.4在制备试样期间，不得使缆芯受到任何损伤，否则这个试样应作废。4设备
试验装置包括：
a）一台可控的拉伸装置，它能在规定距离上以可控的速度进行拉拔：一套记录设备，它能记录从缆芯移出护套所测得的拉拔力最大值，单位为牛顿(N)：一套剥离工具，它用于剥除距离光缆端头100mm~103mm处的护套，露出不得受到损伤的缆芯；1
HiiKAoiKAca
YD/T3022.1-2016

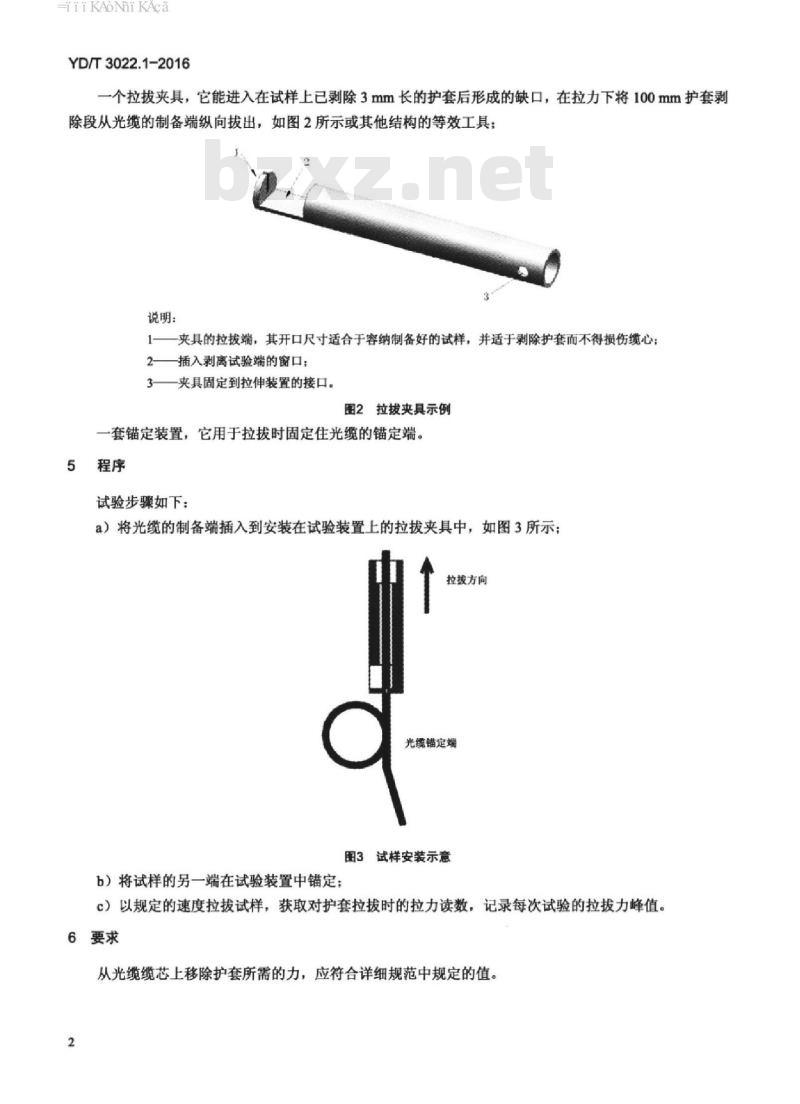

一个拉拔夹具，它能进入在试样上已剥除3mm长的护套后形成的缺口，在拉力下将100mm护套剥除段从光缆的制备端纵向拔出，如图2所示或其他结构的等效工具：说明：
1一夹具的拉拔端，其开口尺寸适合于容纳制备好的试样，并适于剥除护套而不得损伤缆心：2—插入剥离试验端的窗口：
3一夹具固定到拉伸装置的接口。图2拉拨夹具示例
一套锚定装置，它用于拉拔时固定住光缆的锚定端。5程序
试验步骤如下：
a）将光缆的制备端插入到安装在试验装置上的拉拔夹具中，如图3所示：拉拨方向
光缆锚定端
图3试样安装示意
b）将试样的另一端在试验装置中锚定；c）以规定的速度拉拔试样，获取对护套拉拔时的拉力读数，记录每次试验的拉拔力峰值。6要求
从光缆缆芯上移除护套所需的力，应符合详细规范中规定的值。2
HiiKAoNiKAca
7待规定的细节
详细规范应规定：
a）分离速率（拉拔速度）
b）剥除长度（移除的护套长度），当不同于100mm的规定时：c）剥离该护套长度的力。
YD/T3022.1-2016
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
