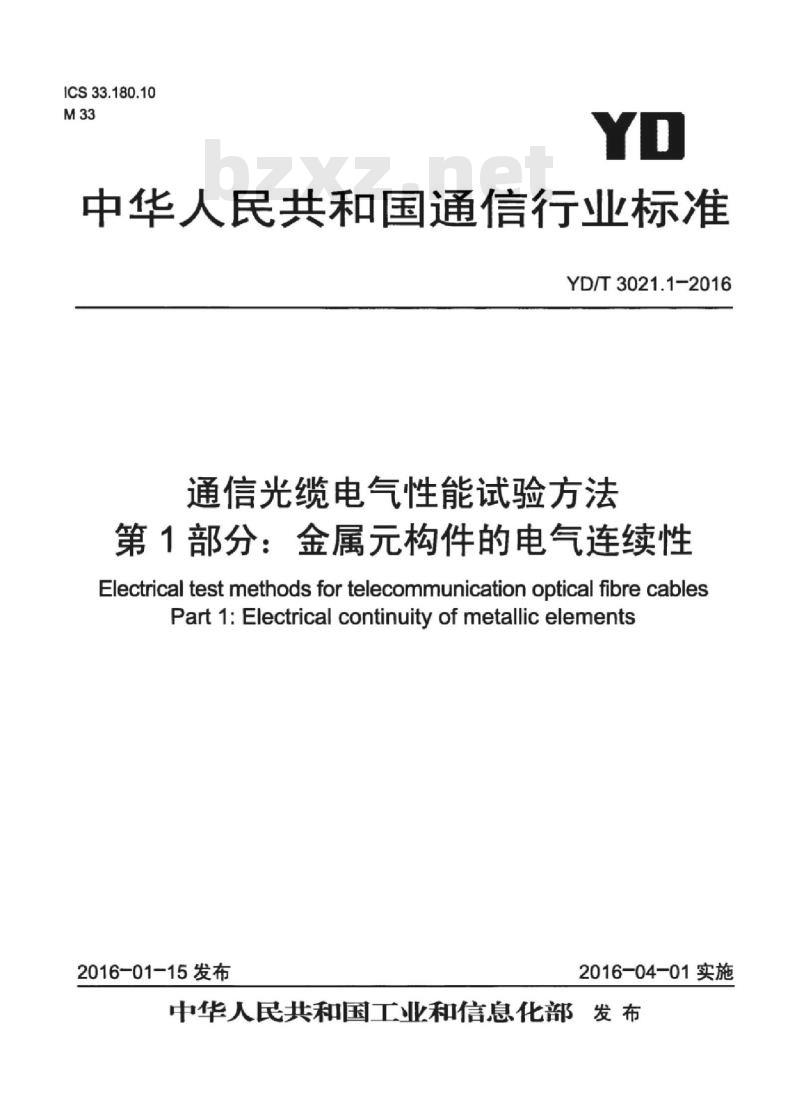

ICS33.180.10
中华人民共和国通信行业标准
YD/T3021.1-2016
通信光缆电气性能试验方法
第1部分：金属元构件的电气连续性ElectricaltestmethodsfortelecommunicationopticalfibrecablesPart1:Electrical continuityofmetallicelements2016-01-15发布
2016-04-01实施
中华人民共和国工业和信息化部发布前
范围·
待规定的细节
YD/T3021.1-2016
YD/T3021.1-2016

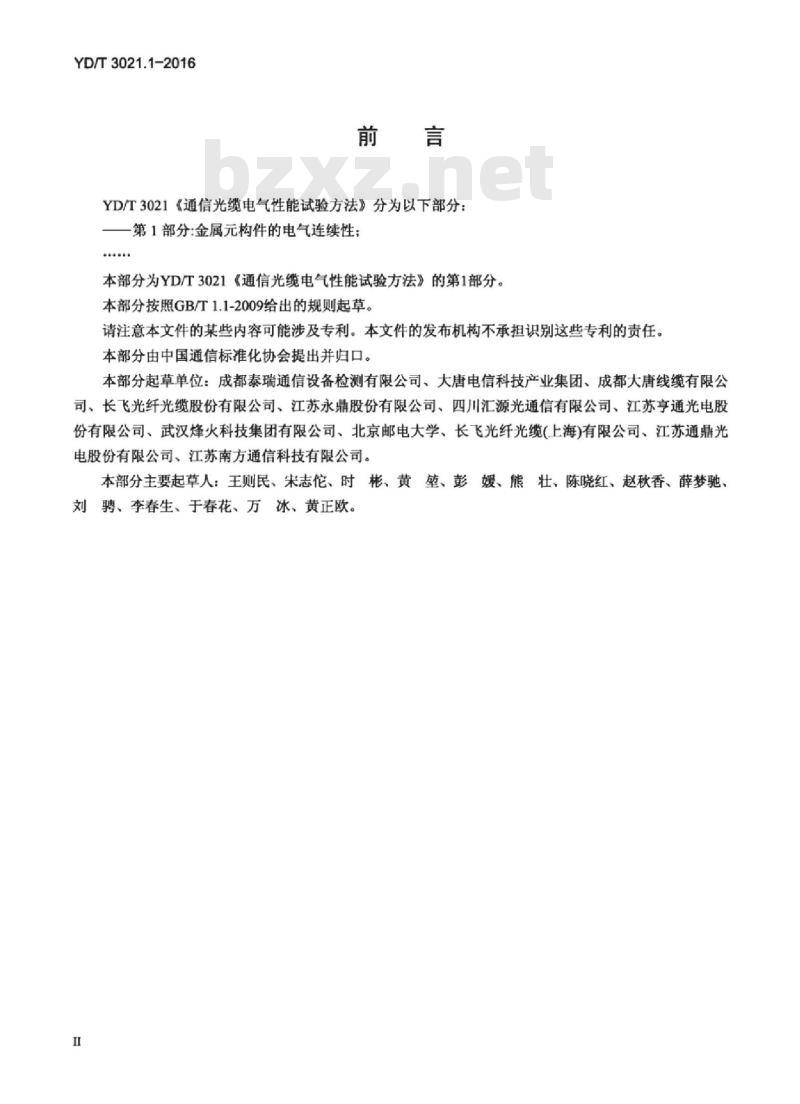

YD/T3021《通信光缆电气性能试验方法》分为以下部分：一第1部分：金属元构件的电气连续性：.
本部分为YD/T3021《通信光缆电气性能试验方法》的第1部分。本部分按照GB/T1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国通信标准化协会提出并归口。本部分起草单位：成都泰瑞通信设备检测有限公司、大唐电信科技产业集团、成都大唐线缆有限公司、长飞光纤光缆股份有限公司、江苏永鼎股份有限公司、四川汇源光通信有限公司、江苏亨通光电股份有限公司、武汉烽火科技集团有限公司、北京邮电大学、长飞光纤光缆（上海）有限公司、江苏通鼎光电股份有限公司、江苏南方通信科技有限公司。本部分主要起草人：王则民、宋志佗、时彬、黄堃、彭媛、熊壮、陈晓红、赵秋香、薛梦驰、刘骋、李春生、于春花、万冰、黄正欧。Ⅱ
HiiKAoiKAca

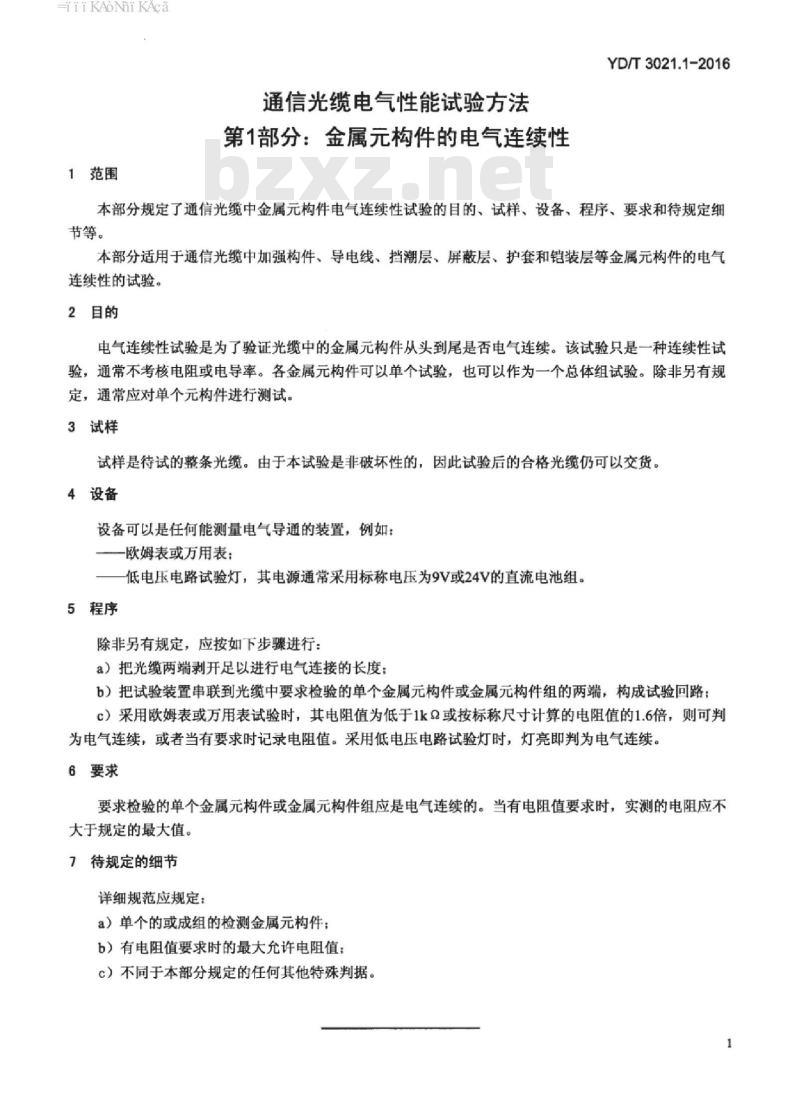

1范围
通信光缆电气性能试验方法
第1部分：金属元构件的电气续性YD/T3021.1-2016
本部分规定了通信光缆中金属元构件电气连续性试验的目的、试样、设备、程序、要求和待规定细节等。
本部分适用于通信光缆中加强构件、导电线、挡潮层、屏蔽层、护套和铠装层等金属元构件的电气连续性的试验，
2目的
电气连续性试验是为了验证光缆中的金属元构件从头到尾是否电气连续。该试验只是一种连续性试验，通常不考核电阻或电导率。各金属元构件可以单个试验，也可以作为一个总体组试验。除非另有规定，通常应对单个元构件进行测试。3试样wwW.bzxz.Net
试样是待试的整条光缆。由于本试验是非破坏性的，因此试验后的合格光缆仍可以交货4设备
设备可以是任何能测量电气导通的装置，例如：欧姆表或万用表：
一低电压电路试验灯，其电源通常采用标称电压为9V或24V的直流电池组。5程序
除非另有规定，应按如下步骤进行：a）把光缆两端剥开足以进行电气连接的长度：b）把试验装置串联到光缆中要求检验的单个金属元构件或金属元构件组的两端，构成试验回路c）采用欧姆表或方用表试验时，其电阻值为低于1飞Q或按标称尺寸计算的电阻值的1.6倍，则可判为电气连续，或者当有要求时记录电阻值。采用低电压电路试验灯时，灯亮即判为电气连续。6要求
要求检验的单个金属元构件或金属元构件组应是电气连续的。当有电阻值要求时，实测的电阻应不大于规定的最大值。
7待规定的细节
详细规范应规定：
a）单个的或成组的检测金属元构件；b）有电阻值要求时的最大允许电阻值：C）不同手本部分规定的任何其他特殊判据。
