【YD通讯标准】 800MHz/2GHz cdma2000 数字蜂窝移动通信网 演进的高速分组数据(eHRPD)设备测试方法 接入终端

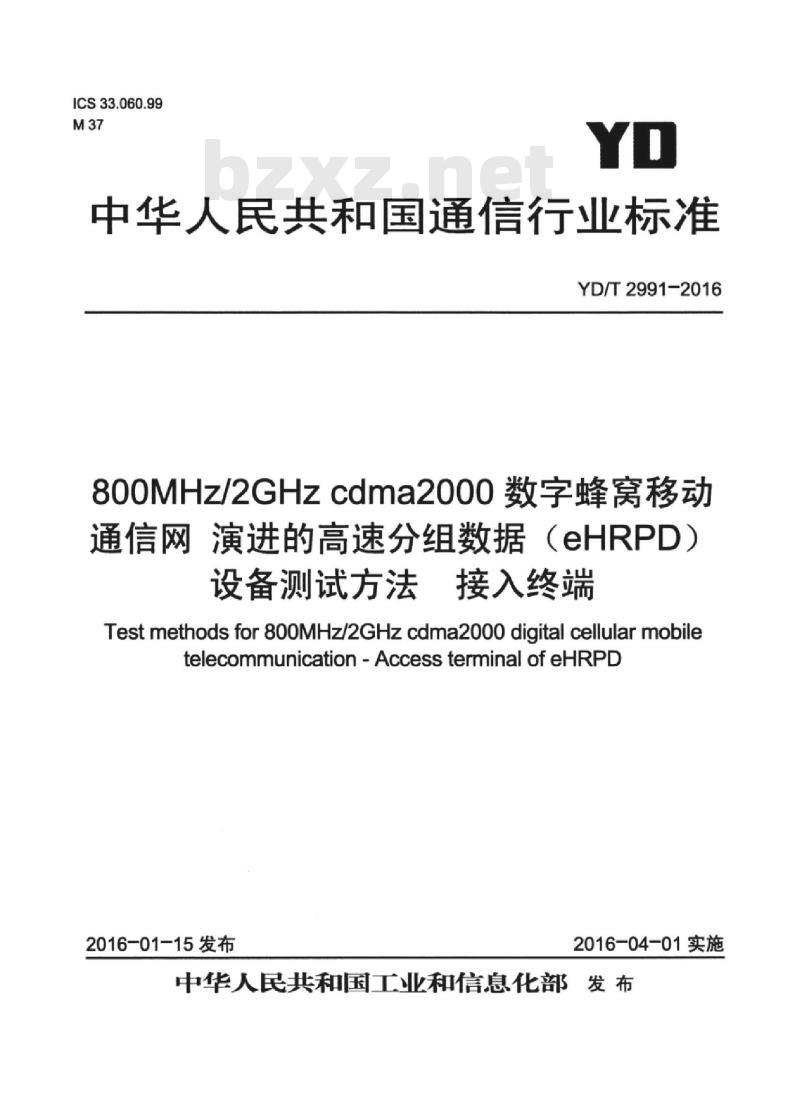

ICS33.060.99
中华人民共和国通信行业标准
YD/T2991-2016
800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）设备测试方法接入终端
Test methods for 800MHz/2GHz cdma2000 digital cellular mobiletelecommunication-AccessterminalofeHRPD2016-01-15发布
2016-04-01实施
中华人民共和国工业和信息化部发布前

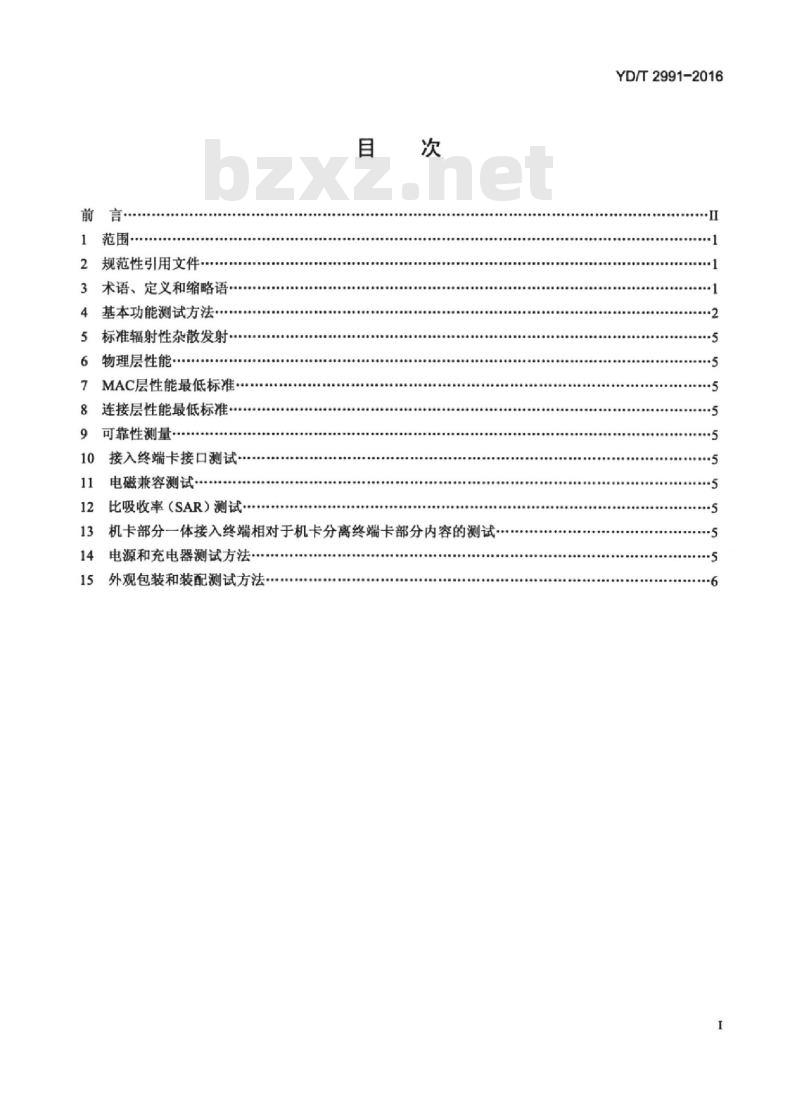

范围·
规范性引用文件
术语、定义和缩略语·
基本功能测试方法··
标准辐射性杂散发射·
物理层性能
MAC层性能最低标准
连接层性能最低标准
可靠性测量
接入终端卡接口测试·
电磁兼容测试
比吸收率（SAR）测试·
13机卡部分一体接入终端相对于机卡分离终端卡部分内容的测试·14电源和充电器测试方法
15外观包装和装配测试方法
YD/T2991-2016
YD/T2991-2016

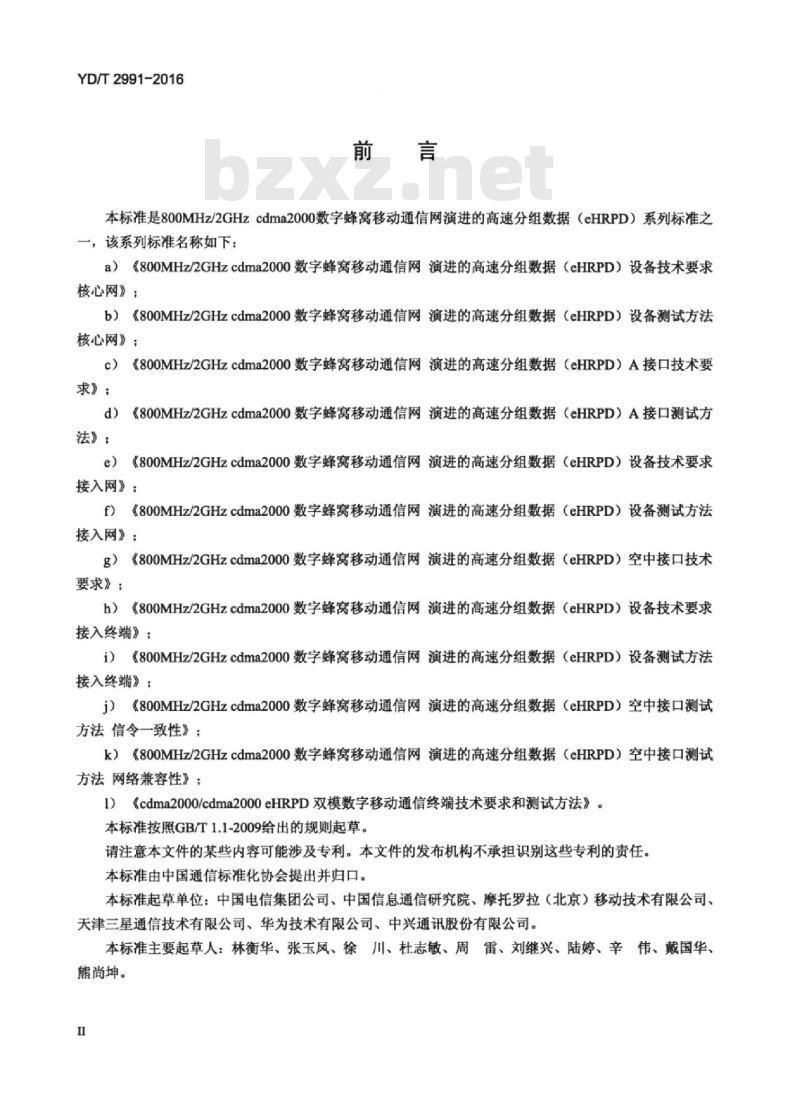

本标准是800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）系列标准之一，该系列标准名称如下：
a）《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）设备技术要求核心网》；
b）《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）设备测试方法核心网》：
c）《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）A接口技术要求》；
d）《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）A接口测试方法》：
e）《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）设备技术要求接入网》：
f）《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）设备测试方法接入网》：
g）《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）空中接口技术要求》：
h）《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）设备技术要求接入终端》：
i）《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）设备测试方法接入终端》：
j）《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）空中接口测试方法信令一致性》：
k）《800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）空中接口测试方法网络兼容性》：
1）《cdma2000/cdma2000eHRPD双模数字移动通信终端技术要求和测试方法》。本标准按照GB/T1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：中国电信集团公司、中国信息通信研究院、摩托罗拉（北京）移动技术有限公司、天津三星通信技术有限公司、华为技术有限公司、中兴通讯股份有限公司。本标准主要起草人：林衡华、张玉风、徐川、杜志敏、周雷、刘继兴、陆婷、辛伟、戴国华、熊尚坤。
iiiAoiKAca

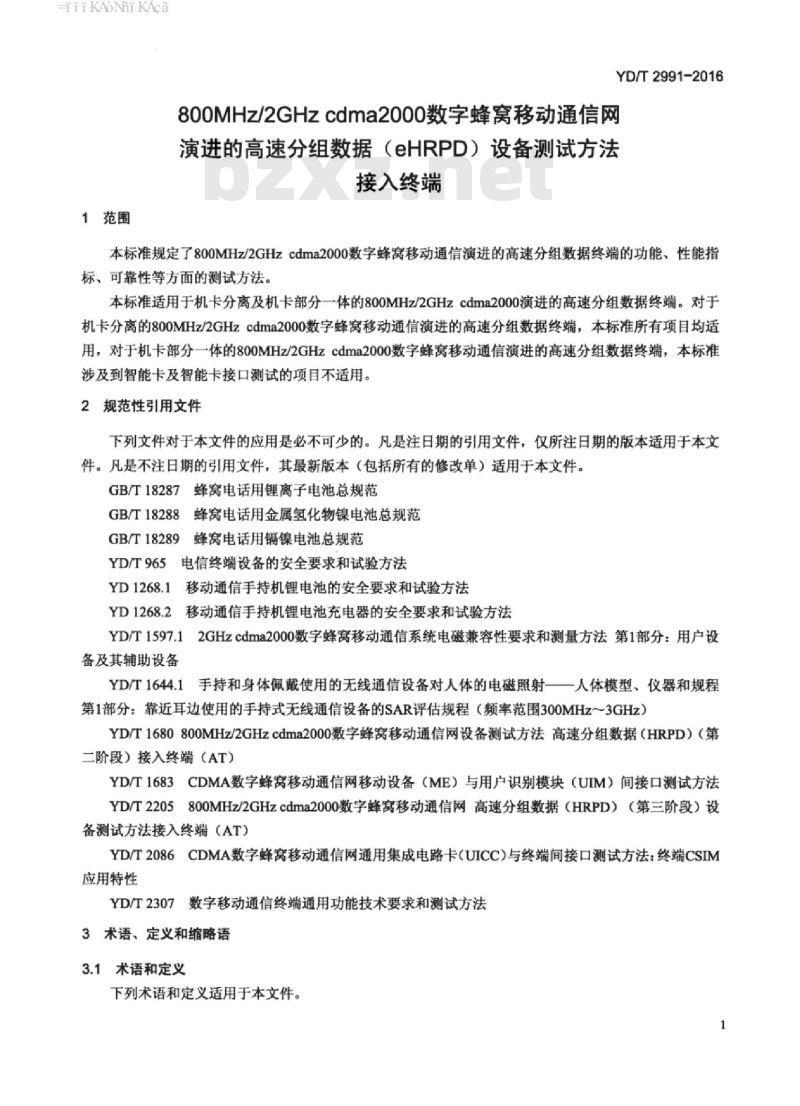

1范围
YD/T2991-2016
800MHz/2GHzcdma2000数字蜂窝移动通信网演进的高速分组数据（eHRPD）设备测试方法接入终端
本标准规定了800MHz/2GHzcdma2000数字蜂窝移动通信演进的高速分组数据终端的功能、性能指标、可靠性等方面的测试方法。本标准适用于机卡分离及机卡部分一体的800MHz/2GHzcdma2000演进的高速分组数据终端。对于机卡分离的800MHz/2GHzcdma2000数字蜂窝移动通信演进的高速分组数据终端，本标准所有项目均适用，对于机卡部分一体的800MHz/2GHzcdma2000数字蜂窝移动通信演进的高速分组数据终端，本标准涉及到智能卡及智能卡接口测试的项目不适用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T18287蜂窝电话用锂离子电池总规范GB/T18288蜂窝电话用金属氢化物镍电池总规范GB/T18289蜂窝电话用镉镍电池总规范YD/T965电信终端设备的安全要求和试验方法YD1268.1移动通信手持机锂电池的安全要求和试验方法YD1268.2移动通信手持机锂电池充电器的安全要求和试验方法YD/T1597.12GHzcdma2000数字蜂窝移动通信系统电磁兼容性要求和测量方法第1部分：用户设备及其辅助设备
YD/T1644.1手持和身体佩戴使用的无线通信设备对人体的电磁照射一一人体模型、仪器和规程第1部分：靠近耳边使用的手持式无线通信设备的SAR评估规程（频率范围300MHz～3GHz）YD/T1680800MHz/2GHzcdma2000数字蜂窝移动通信网设备测试方法高速分组数据（HRPD）（第二阶段）接入终端（AT）
YD/T1683CDMA数字蜂窝移动通信网移动设备（ME）与用户识别模块（UIM）间接口测试方法YD/T2205800MHz/2GHzcdma2000数字蜂窝移动通信网高速分组数据（HRPD）（第三阶段）设备测试方法接入终端（AT）
YD/T2086CDMA数字蜂窝移动通信网通用集成电路卡（UICC)与终端间接口测试方法：终端CSIM应用特性
YD/T2307数字移动通信终端通用功能技术要求和测试方法3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。1
HiiKAoNiKAca
YD/T2991-2016

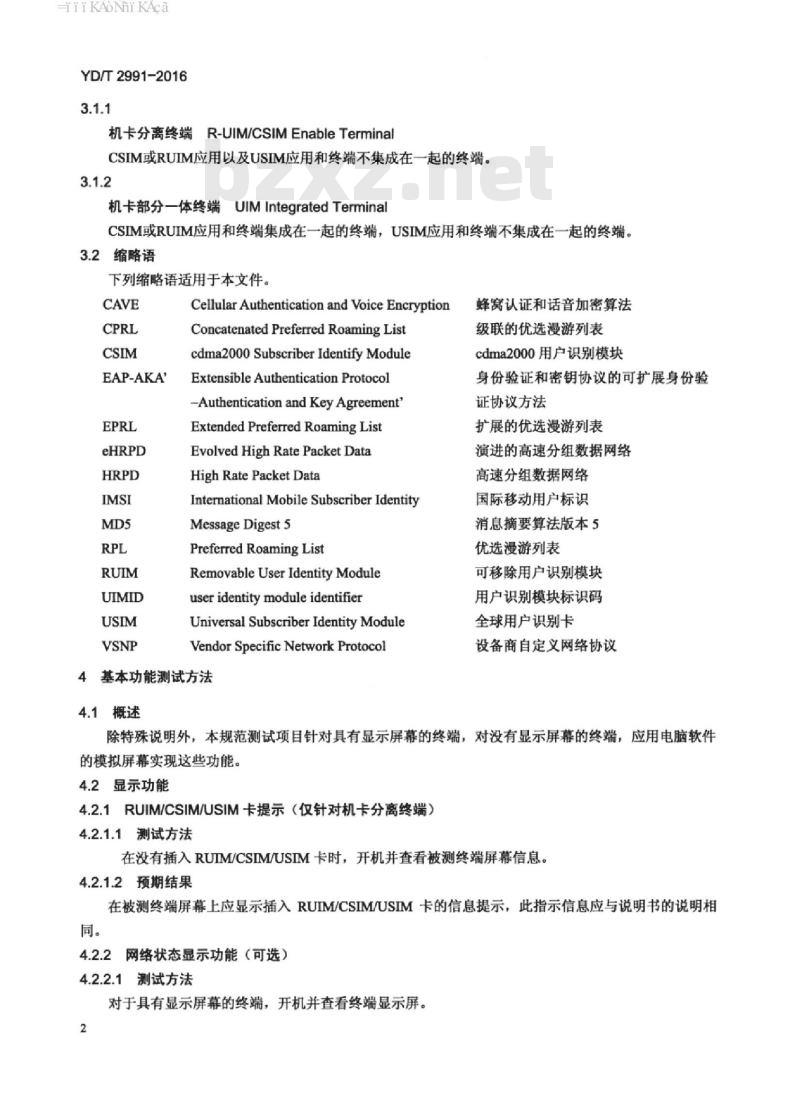

机卡分离终端R-UIM/CSIMEnableTerminalCSIM或RUIM应用以及USIM应用和终端不集成在一起的终端。3.1.2
机卡部分一体终端UiMIntegratedTerminalCSIM或RUIM应用和终端集成在一起的终端，USIM应用和终端不集成在一起的终端。3.2缩略语
下列缩略语适用于本文件。
EAP-AKA'
Cellular Authentication and Voice EncryptionConcatenated Preferred Roaming Listcdma2000 Subscriber Identify ModuleExtensible Authentication Protocol-Authentication and Key AgreementExtended Preferred Roaming ListEvolved High Rate Packet DataHigh Rate Packet Data
International Mobile Subscriber IdentityMessage Digest 5
Preferred Roaming List
Removable User Identity Moduleuser identity module identifierUniversal Subscriber Identity ModuleVendor Specific Network Protocol4基本功能测试方法
4.1概述
蜂窝认证和话音加密算法
级联的优选漫游列表
cdma2000用户识别模块
身份验证和密钥协议的可扩展身份验证协议方法
扩展的优选漫游列表
演进的高速分组数据网络
高速分组数据网络
国际移动用户标识
消息摘要算法版本5
优选漫游列表
可移除用户识别模块
用户识别模块标识码
全球用户识别卡
设备商自定义网络协议
除特殊说明外，本规范测试项目针对具有显示屏幕的终端，对没有显示屏幕的终端，应用电脑软件的模拟屏幕实现这些功能。
4.2显示功能
4.2.1RUIM/CSIM/USIM卡提示（仅针对机卡分离终端）4.2.1.1测试方法
在没有插入RUIM/CSIM/USIM卡时，开机并查看被测终端屏幕信息。4.2.1.2预期结果
在被测终端屏幕上应显示插入RUIM/CSIM/USIM卡的信息提示，此指示信息应与说明书的说明相同。
4.2.2网络状态显示功能（可选）4.2.2.1测试方法
对于具有显示屏幕的终端，开机并查看终端显示屏。2
TiiKAoNiKAca
4.2.2.2预期结果
终端可以根据的网络状态情况，支持相应提示信息的显示。4.3终端的安全特性（仅针对机卡分离的终端）4.3.1.1测试方法
测试步骤如下：
YD/T2991-2016
a）将CSIM/USIM卡插入被测终端并将终端连接到基站模拟器，记录用于登录基站模拟器的HRPDNAI/USIM IMSI。
b）取出CSIM/USIM卡，将终端连接到基站模拟器，尝试登录基站。c）将另一张CSIM/USIM卡（具有不同的HRPDNAI/USIMIMSI）插入被测终端并将终端连接到基站模拟器，记录用于登录基站模拟器的HRPDNAI/USIMIMSI。4.3.1.2预期结果
预期结果如下：
a）步骤a）中，终端应能正常地登录基站模拟器。b）步骤b）中，终端应不能正常地登录基站模拟器。c）步骤c）中，此次用于登录的HRPDNAI/USIMIMSI与第一次使用的HRPDNAI/USIMIMSI不同。
4.4智能卡鉴权功能
4.4.1CSIM/USIM卡鉴权
4.4.1.1测试方法
测试步骤如下：
a）机卡部分一体终端不插USIM卡，打开终端：b）机卡分离终端不插CSIM/USIM卡，打开终端：C）对于机卡分离的终端，插入运营商提供的CSIM/USIM卡，打开终端。4.4.1.2预期结果
预期结果如下：
a）步骤a）中，机卡部分一体的移动台正常接入网络并能正常通信（支持MD5算法），此时终端接入的是HRPD网络。
b）步骤b）中，机卡分离的终端无法正常接入网络（紧急呼叫除外），并显示插入CSIM/USIM卡的提示。
c）步骤c）中，机卡分离的终端能够正常接入网络并正常通信（支持CAVE、MD5或EAP-AKA算法)。
4.4.2RUIM卡鉴权
4.4.2.1测试方法
测试步骤如下：
a）不插CSIM卡或RUIM卡，打开终端：b）对于机卡分离的终端，插入运营商提供的RUIM卡，打开接入终端。4.4.2.2预期结果
HiiKAoNiKAca
YD/T2991-2016
预期结果如下：
a）步骤a）中，机卡部分一体的移动台正常接入网络并能正常通信（支持MD5算法），此时终端接入的是HRPD网络；机卡分离的终端无法正常接入网络（紧急呼叫除外），并显示插入CSIM卡或RUIM卡的提示。
b）步骤b）中，机卡分离的终端能够正常接入网络并正常通信（支持CAVE、MD5算法），此时终端接入的是HRPD网络。
4.4.3CSIM卡鉴权
4.4.3.1测试方法
测试步骤如下：
a）不插CSIM卡或RUIM卡，打开终端：b）对于机卡分离的终端，插入运营商提供的CSIM卡，打开终端。4.4.3.2预期结果
预期结果如下：
a）步骤a）中，机卡部分一体的移动台正常接入网络并能正常通信（支持MD5算法），此时终端接入的是HRPD网络：机卡分离的终端无法正常接入网络（紧急呼叫除外），并显示插入CSIM卡或RUIM卡的提示。
b）步骤b）中，机卡分离的终端能够正常接入网络并正常通信（支持CAVE、MD5算法），此时终端接入的是HRPD网络。
4.5网络发起专用承载建立一终端支持网络发起的专有承载建立（可选）4.5.1测试方法
网络将QoS参数通过封装了RSVPResv消息的VSNP信令发送给终端，并发起承载和A10承载建立或修改。
4.5.2预期结果
终端发送封装了RSVPResv消息的VSNP信令给网络，空口承载激活，A10承载激活。4.6其它功能
除特别说明外，其它测试项目按照YD/T2307进行。4.7eHRPD终端网络捕获方法
4.7.1.1测试方法免费标准bzxz.net
准备两张CSIM/RUIM卡，两张卡的EF(PRL）文件中写入了具有不同内容的CPRL数据（即PRL和EPRL的级联数据），卡一中CPRL的EPRL数据部分有一个扩展系统记录将AN模拟器的SubnetID设为优选系统，卡二中CPRL的EPRL数据部分有对应的扩展系统记录将AN模拟器的SubnetID设为禁正系统，两个卡中CPRL的EPRL数据部分均有一个扩展捕获记录对应于AN模拟器工作的频段和频点它们和前述的扩展系统记录相关联。测试步骤如下：
a）被测终端关机，将卡一插入终端，然后将终端连接到eAN模拟器，终端开机：b）检查终端是否成功接入eAN模拟器：c）被测终端关机，将卡二插入终端，终端开机：4
HiiKANiKAca
d）检查终端是否未尝试接入eAN模拟器。4.7.1.2预期结果
预期结果如下：
a）步骤b）中，终端应能捕获和正常登录eAN模拟器：b）步骤d）中，终端应不尝试登陆eAN模拟器。5标准辐射性杂散发射
终端标准辐射性杂散发射测试方法见YD/T1680或YD/T2205。6物理层性能
终端物理层性能测试方法见YD/T1680或YD/T22057MAC层性能最低标准
终端MAC层性能最低标准测试方法见YD/T1680或YD/T2205。8连接层性能最低标准
终端连接层性能最低标准测试方法见YD/T1680或YD/T2205。9可靠性测量
终端按照YD/T1539定义的限值和测量方法进行测试。10接入终端卡接口测试
终端的卡接口测试方法见YD/T1683以及YD/T2086。11电磁兼容测试
终端的电磁兼容测试方法见YD/T1597.1。12比吸收率（SAR）测试
终端的比吸收率测试方法见YD/T1644.1。13机卡部分一体接入终端相对于机卡分离终端卡部分内容的测试YD/T2991-2016
CSIM卡中的内容应存储在机卡部分一体终端本机中，相应的测试见YD/T2086中适用的部分。14电源和充电器测试方法
14.1电池测试方法
各种锂电池性能测试方法应满足GB/T18287的要求。各种金属氢化物镍电池性能测试方法应满足GB/T18288的要求。各种镉镍电池性能测试方法应满足GB/T18289的要求。各种锂电池安全测试方法应满足YD1268.1的要求。
14.2充电器安全性测试方法
充电器的安全性测试方法应满足YD/T965和YD1268.2的要求。5
HiiKAoiKAca
YD/T2991-2016
5外观包装和装配测试方法
对接入终端出厂时的外观、包装和装配按表1的要求进行检查见表1。表1接入终端外观、包装和装配要求项目
包装盒标志应与产品型号相符
包装盒无破损
无漏装移动电话机、说明书、附件等包装标志型号、商标完整
包装盒内无异物
机壳无变型、开裂
产品标志型号、商标、接入终端唯一识别码完整内容
产品表面无掉漆、磕碰、毛刺、划痕和明显的颜色不均匀零部件无松动
机内无异物
按键、操作机构有效可用
按键、操作机构灵活
智能卡、充电器、耳机、数据线接插件接触良好显示器显示完整、亮度色彩均匀金属表面无明显锈蚀
产品或者其包装上的标识应当有产品质量检验合格证明、名称、生产厂或公司名称、厂址或公司地址
