【TB铁路运输标准】 铁路信号系统内部接口

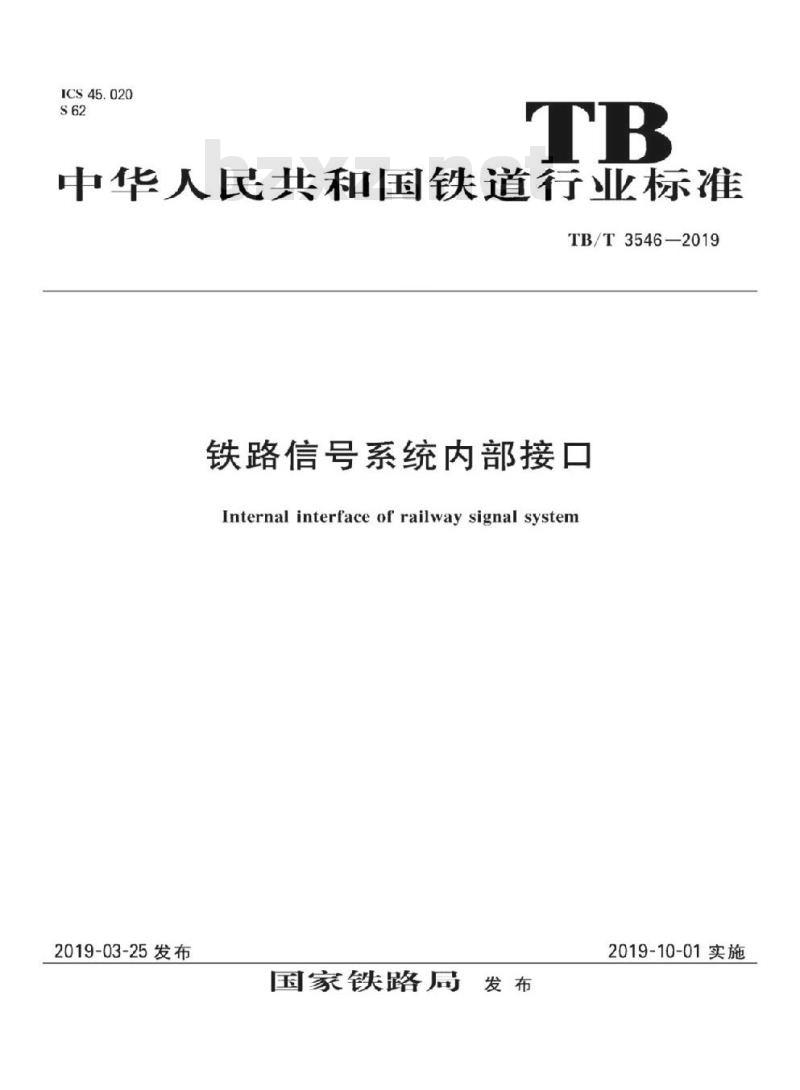

ICS45.020
中华人民共和国铁道行业标准
TB/T3546-2019
铁路信号系统内部接口
Internal interface of railway signal system2019-03-25发布
国家铁路局
2019-10-01实施

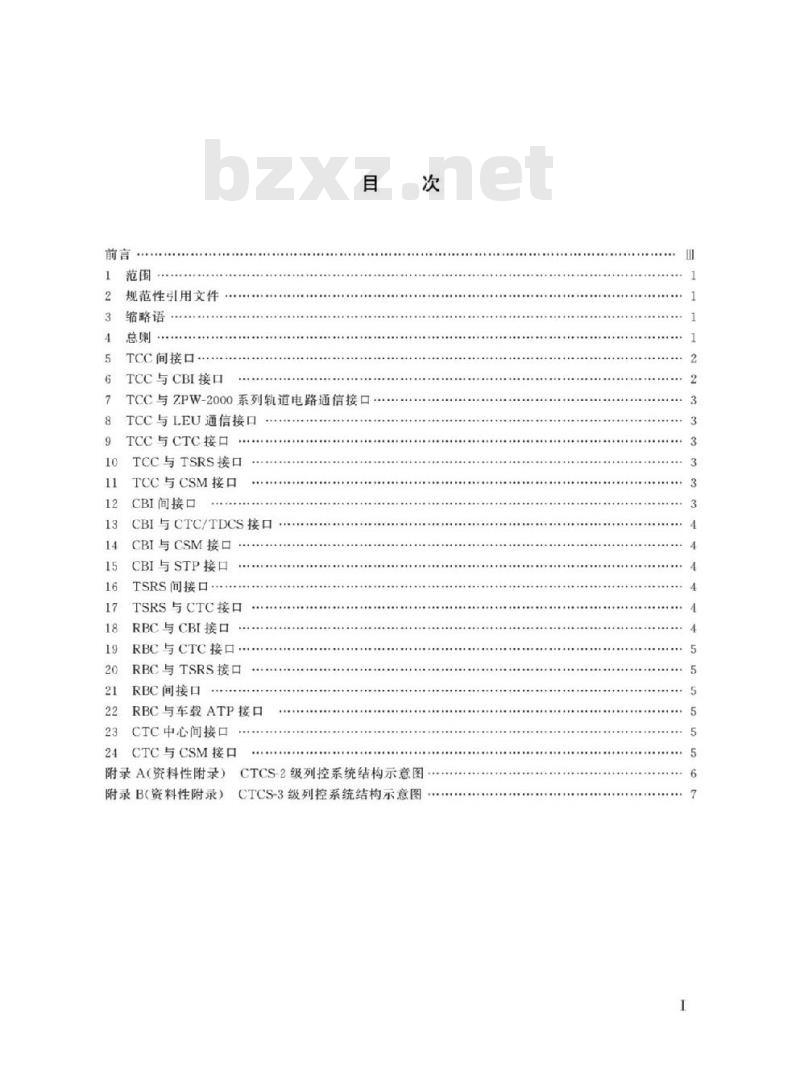

规范性引用文件
缩略语
TCC间接口
TCC与CBI接口
TCC与ZPW-2000系列轨道电路通信接口TCC与LEU通信接口
TCC与CTC接口
TCC与TSRS接口
TCC与CSM接口
CBI间接口
CBI与CTC/TDCS接口
CBI与CSM接口
CBI与STP接口
TSRS间接口·
TSRS与CTC接口
RBC与CBI接口
RBC与CTC接口·
RBC与TSRS接口
RBC间接口
RBC与车载ATP接口
CTC中心间接口
CTC与CSM接口
.........
附录A（资料性附录）CTCS-2级列控系统结构示意图附录B（资料性附录）
CTCS-3级列控系统结构示意图

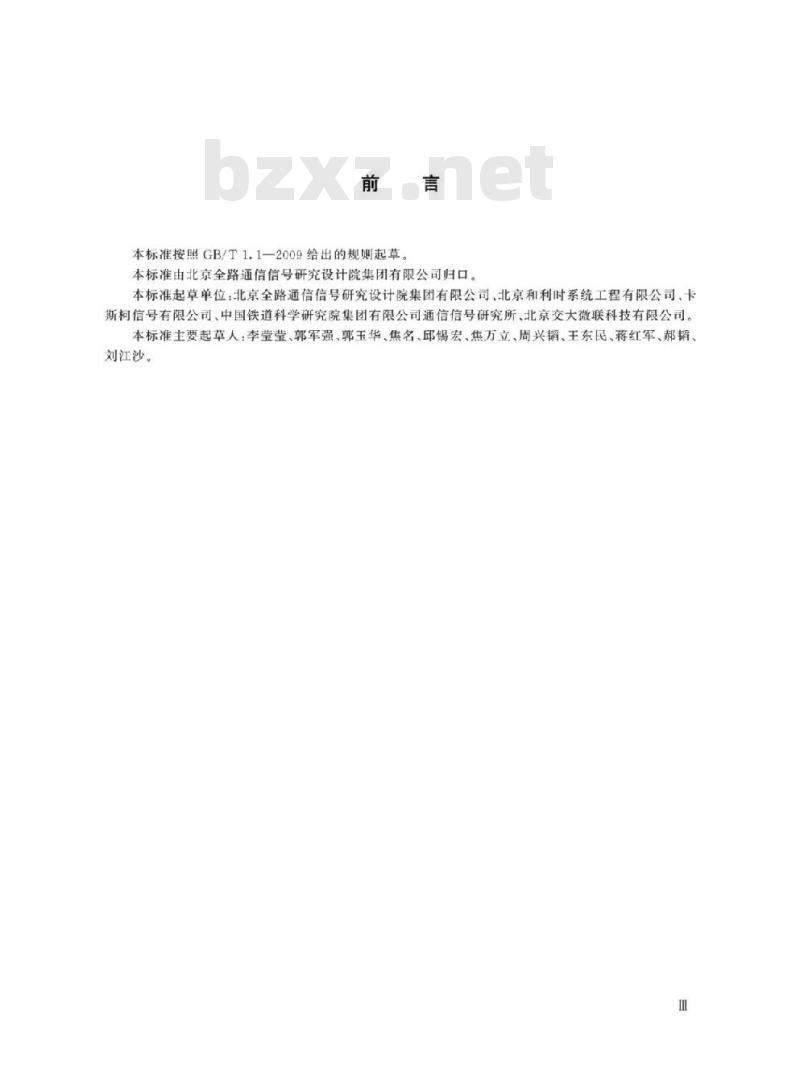

本标准按照GB/T1.1—2009给出的规则起草。本标准由北京全路通信信号研究设计院集团有限公司归口。本标准起草单位：北京全路通信信号研究设计院集团有限公司、北京和利时系统工程有限公司、卡斯柯信号有限公司、中国铁道科学研究院集团有限公司通信信号研究所、北京交大微联科技有限公司本标准主要起草人：李莹莹、郭军强、郭玉华、焦名、邱锡宏、焦万立、周兴韬、王东民、蒋红军、郝韬、刘江沙。
1范围
铁路信号系统内部接口
本标准规定了列控中心、计算机联锁、临时限速服务器、无线闭塞中心、车载ATP、ZPW-2000系列轨道电路、轨旁电子单元、调度集中系统、集中监测主要设备间的接口方式和应用信息。本标准适用于信号系统设备相关接口设计、开发和测试工作。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T24339.1轨道交通
重通信、信号和处理系统
充第1部分：封闭式传输系统中的安全相关通信
GB/T24339.2
3缩略语
轨道交通
下列缩路语适用于本文件。
通信、信号和处理系统
第2部分：开放式传输系统中的安全相关ATP：列车自动防护系统（AutomaticTrainProtection）BTM：应答器传输模块（BaliseTransmissionModule)BTS:基站(BaseTransceiverStation)CAN：控制器局域网络（ControllerAreaNetwork）CBl：计算机联锁（ComputerBasedInterlocking）CSM：集中监测（CentralizedSignallingMonitoringsystem）CTC：调度集中系统（CentralizedTrafficControl system）CTCS：中国列车运行控制系统（ChineseTrainControlSystem）GSM-R：铁路数字移动通信系统（GlobalSystemforMobileCommunications-Railway）LEU：地面电子单元（LinesideElectronicUnit）OTE：光传输设备（OpticalTransmissionEquipment）RBC.无线闭塞中心（RadioBlockCenter）STP：无线调车机车信号和监控系统（RadioShuntingLocomotiveSignalingandMonitoringSystem）TCC,列控中心(TrainControl Center)TCR：轨道电路信息读取器（TrackCircuitReader）TDCS：列车调度指挥系统（TrainOperationDispatchingCommandSystem）TSRS：临时限速服务器（TemporarySpeedRestrictionServer）4总则
4.1本规范规定的接口范围：
a）TCC间接口；
b）TCC与CBI接口；
TB/T3546—2019
TCC与ZPW-2000系列轨道电路通信接口；TCC与LEU通信接口：
TCC与CTC接口；
TCC与TSRS接口；
TCC与CSM接口；
CBI间接口；
CBI与CTC/TDCS接口；
CBI与CSM接口；
CBI与STP接口；
TSRS间接口；
TSRS与CTC接口；
RBC与CBI接口；
RBC与CTC接口；
RBC与TSRS接口；
RBC间接口；
RBC与车载ATP接口；
CTC中心间接口；
CTC与CSM接口。
4.2安全相关设备间应采用元余连接、4.3安全相关设备间采用封闭式传输系统进行信息交互时，宜使用封闭式传输系统中的安全相关通信协议。
4.4安全相关设备间采用开放式传输系统进行信息交互时，应使用开放式传输系统中的安全相关通信协议。
4.5安全相关设备间通信应按照GB/T24339.1和GB/T24339.2要求传输安全相关信息：并对信息传输的真实性、完整性、实时性、有效性进行检查。4.6CTCS-2级、CTCS-3级列控系统设备间接口关系见附录A和附录B。5TCC间接口
5.1接口方式
5.1.1TCC间应采用封闭式传输系统进行信息交互。5.1.2TCC间应采用信号系统安全数据网实现允余连接。5.2应用信息
TCC间应交互轨道区段状态和低频、区间方向、异物侵限、信号机显示状态和接口版本校验等信息。
TCC与CBI接口
6.1接口方式
6.1.1.TCC与CBI间应采用封闭式传输系统进行信息交互。6.1.2TCC与CBI间应采用信号系统安全数据网实现允余连接。6.2应用信息
6.2.1TCC应向CBI发送区间闭塞分区状态、区间方向、异物侵限、信号限速和接口版本校验等信息。
6.2.2CBI应向TCC发送区间方向控制命令、进路、进站信号机红灯断丝和接口版本校验等信息。2
7TCC与ZPW-2000系列轨道电路通信接口7.1接口方式
7.1.1TCC与ZPW-2000系列轨道电路间应采用封闭式传输系统进行信息交互。TB/T3546—2019
7.1.2TCC与ZPW-2000系列轨道电路设备通信接口应采用CAN总线、以太网或串行总线实现允余连接。
7.2应用信息
7.2.1TCC应向ZPW-2000系列轨道电路发送载频和低频编码等信息。7.2.2ZPW-2000系列轨道电路应向TCC发送轨道区段状态等信息。8TCC与LEU通信接口
8.1接口方式
8.1.1TCC与LEU间应采用封闭式传输系统进行信息交互。8.1.2TCC与LEU间应采用RS422或以太网实现穴余连接。8.2应用信息
8.2.1TCC应向LEU发送应答器报文等信息。8.2.2LEU应向TCC发送LEU设备状态等信息。9TCC与CTC接口
9.1接口方式
TCC与CTC间应采用RS422实现允余连接。9.2应用信息
9.2.1TCC应向CTC发送区间方向、设备状态、信号机显示状态、闭塞分区状态、闭塞分区低频编码和接口版本校验等信息
9.2.2CTC应向TCC发送区间闭塞分区状态确认命令和接口版本校验等信息。DTCC与TSRS接口
10.1接口方式
10.1.1TCC与TSRS间应采用封闭式传输系统进行信息交互。2TCC与TSRS间应采用信号系统安全数据网实现允余连接。10.1.2
10.2应用信息
10.2.1TCC应向TSRS发送限速执行状态、区间方向、闭寒分区状态和接口版本校验等信息。10.2.2TSRS应向TCC发送限速命令、时钟、闭塞分区状态和接口版本校验等信息。11TCC与CSM接口
11.1接口方式
TCC与CSM间应采用以太网接口连接。11.2应用信息
11.2.1TCC应向CSM发送设备状态及报警、区间方向、区间闭塞分区状态、临时限速执行状态、道电路编码和应答器报文等信息。11.2.2CSM应向TCC发送心跳信息。2CBI间接口
12.1接口方式
12.1.1CBI间应采用封闭式传输系统进行信息交互。3
TB/T3546—2019
12.1.2CBI间应采用信号系统安全数据网实现允余连接。12.2应用信息
CBI间应根据需求传输站联/场联和接口版本校验等信息。BCBI与CTC/TDCS接口
13.1接口方式
CBI与CTC/TDCS间应采用RS422实现穴余连接。13.2应用信息
13.2.1CBI应向CTC发送站场表示、控制状态和控制模式转换等信息。13.2.2CBI应向TDCS发送站场表示等信息。13.2.3CTC应向CBI发送控制命令和时钟等信息。14CBI与CSM接口
14.1接口方式
CBI与CSM间应采用RS422接口连接。14.2应用信息
CBI应向CSM发送轨道区段状态、按钮状态、道岔状态、信号机状态和设备状态及报警等信息。5CBI与STP接口
15.1接口方式
CBI与STP间应采用RS422接口连接。15.2应用信息
CBI应向STP发送信号机状态、道岔状态和轨道区段状态等信息。STSRS间接口
16.1接口方式
16.1.1TSRS间应采用封闭式传输系统进行信息交互。16.1.2TSRS间应采用信号系统安全数据网实现余连接。16.2应用信息
TSRS间应交互限速命令及执行状态、边界TCC区间方向和接口版本校验等信息。17TSRS与CTC接口
17.1接口方式
TSRS与CTC间应采用专用数字通道实现穴余连接。17.2应用信息
17.2.1TSRS应向CTC发送限速执行状态、设备状态和接口版本校验等信息。17.2.2CTC应向TSRS发送限速命令、时钟和接口版本校验等信息。BRBC与CBI接口
18.1接口方式
18.1.1RBC与CBI间应采用封闭式传输系统进行信息交互。18.1.2RBC与CBI间应采用信号系统安全数据网实现穴余连接。18.2应用信息
18.2.1RBC应向CBI发送接口版本校验等信息。2CBI应向RBC发送进路状态、闭塞分区状态和接口版本校验等信息。18.2.2
9RBC与CTC接口
19.1接口方式
RBC与CTC间应采用专用数字通道实现元余连接19.2应用信息
19.2.1RBC应向CTC发送列车状态等信息。19.2.2CTC应向RBC发送时钟等信息。20
DRBC与TSRS接口
20.1接口方式
20.1.1RBC与TSRS间应采用封闭式传输系统进行信息交互。20.1.2RBC与TSRS间应采用信号系统安全数据网实现允余连接20.2应用信息
20.2.1RBC应向TSRS发送限速执行状态和接口版本校验等信息。20.2.2TSRS应向RBC发送限速命令和接口版本校验等信息21RBC间接口
21.1接口方式
21.1.1RBC间应采用封闭式传输系统进行信息交互。21.1.2RBC间应采用信号系统安全数据网实现余连接。21.2应用信息
RBC间应交互移交预告、移交授权和移交接管等信息。22RBC与车载ATP接口
22.1接口方式
22.1.1RBC与车载ATP间应采用开放式传输系统进行信息交互。22.1.2RBC与车载ATP间应采用GSM-R等无线网络实现连接。22.2应用信息
22.2.1RBC应向车载ATP发送行车许可、线路描述和紧急消息等信息。22.2.2车载ATP应向RBC发送列车数据和列车位置报告等信息。3CTC中心间接口
23.1接口方式
CTC中心间应实现元余连接。
23.2应用信息
CTC中心间应交互表示信息、调度命令和计划等信息24CTC与CSM接口
24.1接口方式
CTC与CSM间应采用RS422接口连接。24.2应用信息
TB/T3546—2019
CTC应向CSM发送信号状态、道岔状态、区段状态、按钮状态、表示灯状态和各类报警等信息5
附录A
（资料性附录）Www.bzxZ.net
CTCS-2级列控系统结构示意图
CTCS-2级列控系统结构见图A.1。车载设备
BTM天线
TCR天线
O-有源应答器无源应答器-O
车站/线路所
CTC站机
列控中心
集中监测站机
轨道电路
轨道电路
列控中心
信号系统安全数据网
调度集中数据网
集中监测站机
信号集中监测数据网
CTCS-2级列控系统结构
中继站
维修中心
调度中心
临时限速
服务器
附录B
（资料性附录）
CTCS-3级列控系统结构示意图
CTCS-3级列控系统结构见图B.1。车载电台（MT））
车载设备
BTM天线
TCR天线
车站线路所
0-有源应答器无源应答器-O
列控中心
集中监测站机
轨道电路
轨道电路
列控中心
信号系统安全数据网
调度集中数据网
中继站
无线闭塞中心
集中监测站机
信号集中监测数据网
图B.1CTCS-3级列控系统结构
维修中心
调度中心
临时限速
服务器
