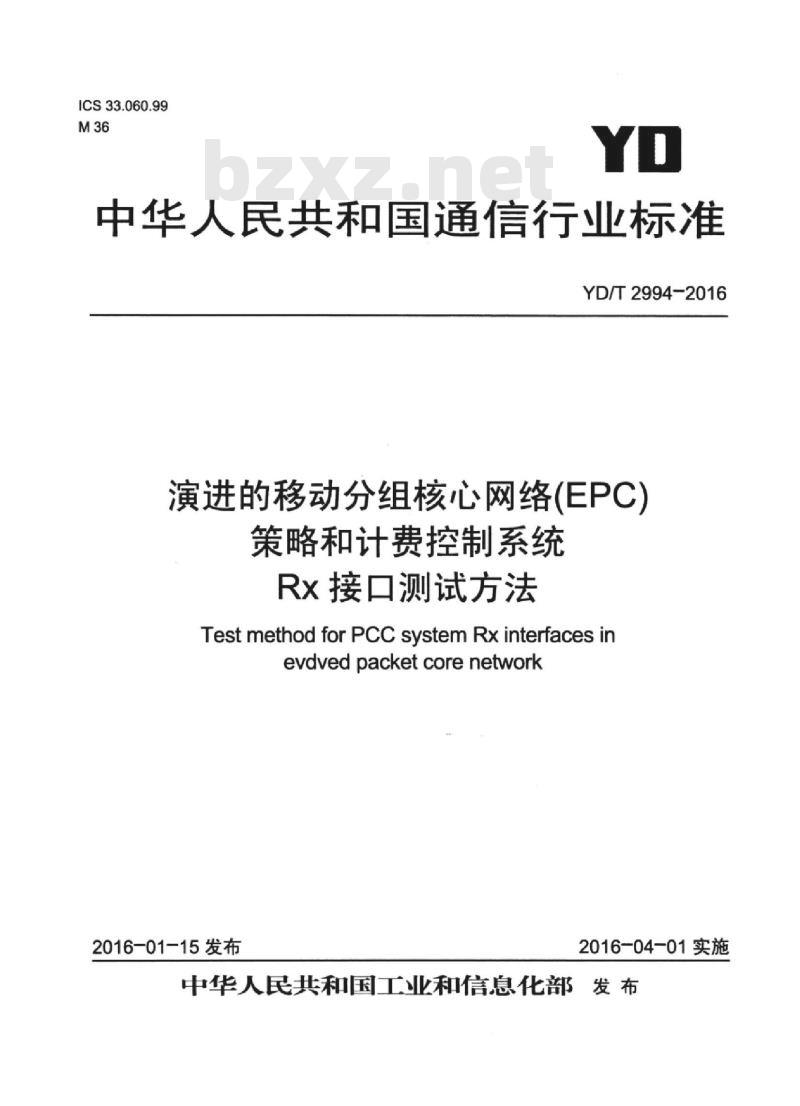

ICS33.060.99
中华人民共和国通信行业标准
YD/T2994-2016
演进的移动分组核心网络(EPC）策略和计费控制系统
Rx接口测试方法
TestmethodforPCCsystemRxinterfaces inevdvedpacketcorenetwork
2016-01-15发布
2016-04-01实施

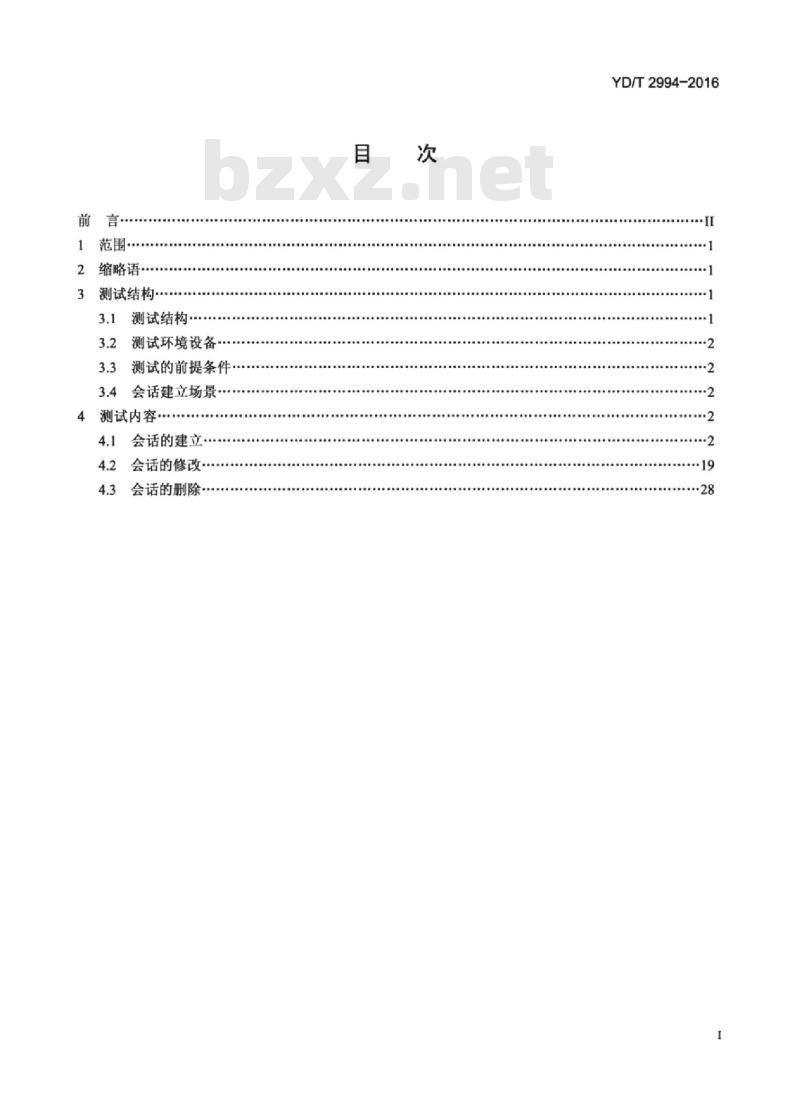

中华人民共和国工业和信息化部发布前言
缩略语·
3测试结构
3.1测试结构·
测试环境设备·
3.3测试的前提条件
3.4会话建立场景
测试内容·
会话的建立·
会话的修改
会话的删除
YD/T2994-2016
YD/T2994-2016

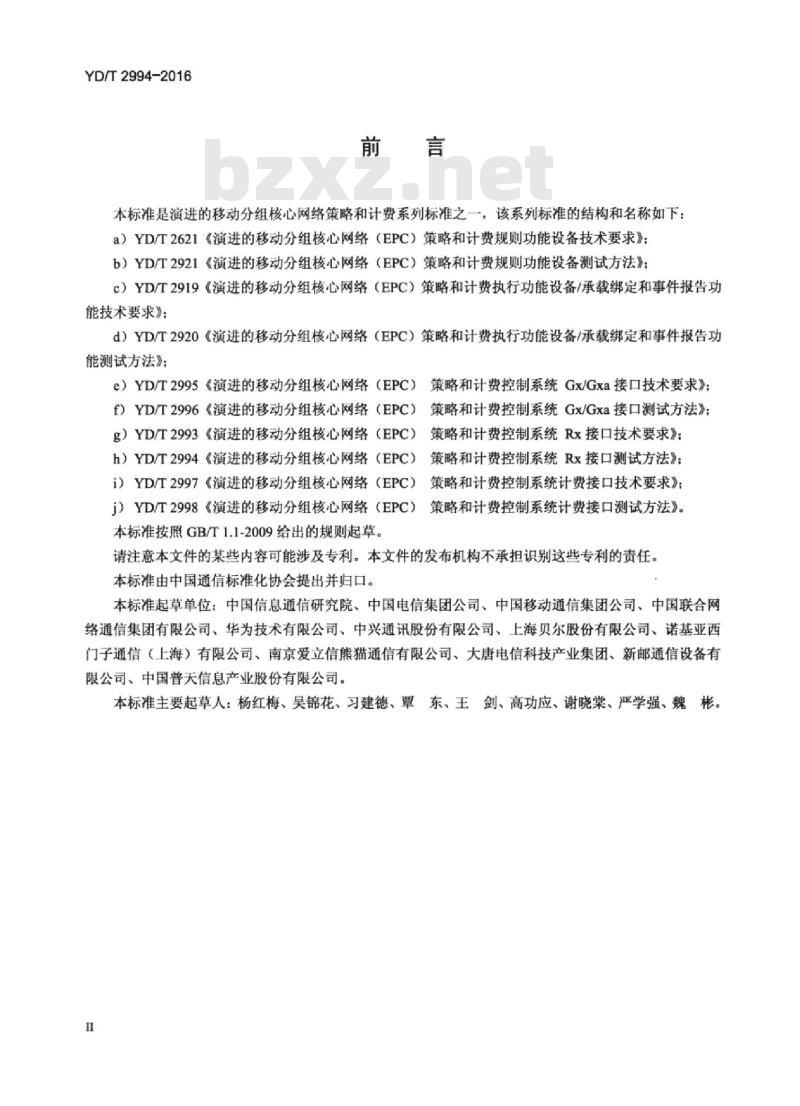

本标准是演进的移动分组核心网络策略和计费系列标准之一，该系列标准的结构和名称如下：a）YD/T2621《演进的移动分组核心网络（EPC）策略和计费规则功能设备技术要求》：b）YD/T2921《演进的移动分组核心网络（EPC）策略和计费规则功能设备测试方法》；c）YD/T2919《演进的移动分组核心网络（EPC）策略和计费执行功能设备/承载绑定和事件报告功能技术要求》：
d）YD/T2920《演进的移动分组核心网络（EPC）策略和计费执行功能设备/承载绑定和事件报告功能测试方法》：
e）YD/T2995《演进的移动分组核心网络（EPC）策略和计费控制系统Gx/Gxa接口技术要求》：f）YD/T2996《演进的移动分组核心网络（EPC）策略和计费控制系统Gx/Gxa接口测试方法》；g）YD/T2993《演进的移动分组核心网络（EPC）策略和计费控制系统Rx接口技术要求》：h）YD/T2994《演进的移动分组核心网络（EPC）策略和计费控制系统Rx接口测试方法》：i）YD/T2997《演进的移动分组核心网络（EPC）策略和计费控制系统计费接口技术要求》j）YD/T2998《演进的移动分组核心网络（EPC）策略和计费控制系统计费接口测试方法》。本标准按照GB/T1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：中国信息通信研究院、中国电信集团公司、中国移动通信集团公司、中国联合网络通信集团有限公司、华为技术有限公司、中兴通讯股份有限公司、上海贝尔股份有限公司、诺基亚西门子通信（上海）有限公司、南京爱立信熊猫通信有限公司、大唐电信科技产业集团、新邮通信设备有限公司，中国普天信息产业股份有限公司。本标准主要起草人：杨红梅、吴锦花、习建德、覃东、王剑、高功应、谢晓棠、严学强、魏彬。HiiKAoNiKAca
YD/T2994-2016

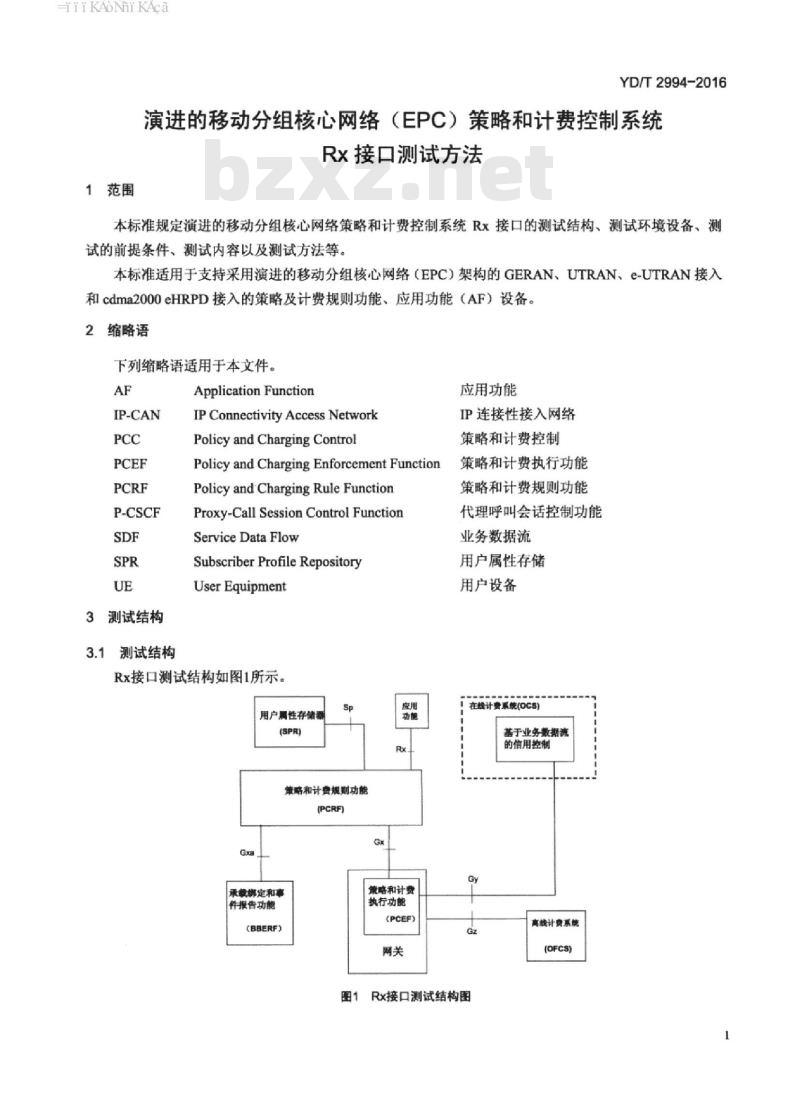

演进的移动分组核心网络（EPC）策略和计费控制系统Rx接口测试方法
1范围
本标准规定演进的移动分组核心网络策略和计费控制系统Rx接口的测试结构、测试环境设备、测试的前提条件、测试内容以及测试方法等。本标准适用于支持采用演进的移动分组核心网络（EPC）架构的GERAN、UTRAN、e-UTRAN接入和cdma2000eHRPD接入的策略及计费规则功能、应用功能（AF）设备。2缩略语
下列缩略语适用于本文件。
IP-CAN
P-CSCF
3测试结构
3.1测试结构
Application Function
IP Connectivity Access NetworkPolicy and Charging Control
PolicyandChargingEnforcementFunctionPolicyand ChargingRuleFunctionProxy-CallSessionControlFunctionService Data Flow
Subscriber Profile RepositoryUser Equipment
Rx接口测试结构如图1所示。
用户属性存储器
策略和计费规则功能
(PCRF)
承快绑定和事
件报告功能
(BBERF)
策略和计费
执行功能
(PCEF)
应用功能
IP连接性接入网络
策略和计费控制
策略和计费执行功能
策略和计费规则功能
代理呼叫会话控制功能
业务数据流
用户属性存储
用户设备
基于业务数据流
的信用控制
高线计费系统
(OFCS)
图1Rx接口测试结构图
HiiKANiKAca
YD/T2994-2016

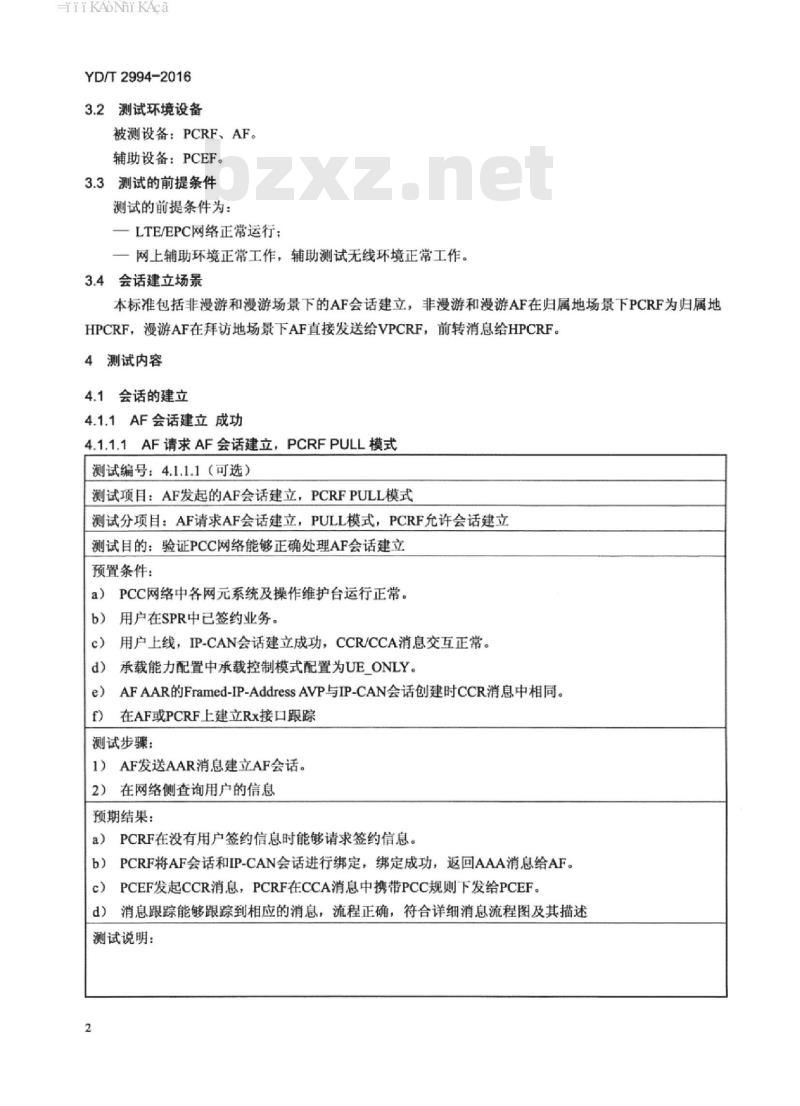

3.2测试环境设备
被测设备：PCRF、AF。
辅助设备：PCEF。
3.3测试的前提条件
测试的前提条件为：
LTE/EPC网络正常运行：
一网上辅助环境正常工作，辅助测试无线环境正常工作。3.4会话建立场景
本标准包括非漫游和漫游场景下的AF会话建立，非漫游和漫游AF在归属地场景下PCRF为归属地HPCRF，漫游AF在拜访地场景下AF直接发送给VPCRF，前转消息给HPCRF。4测试内容
4.1会话的建立
4.1.1AF会话建立成功
4.1.1.1AF请求AF会话建立，PCRFPULL模式测试编号：4.1.1.1（可选）
测试项目：AF发起的AF会话建立，PCRFPULL模式测试分项目：AF请求AF会话建立，PULL模式，PCRF允许会话建立测试目的：验证PCC网络能够正确处理AF会话建立预置条件：
a）PCC网络中各网元系统及操作维护台运行正常。b）用户在SPR中已签约业务。
c）用户上线，IP-CAN会话建立成功，CCR/CCA消息交互正常。d）承载能力配置中承载控制模式配置为UE_ONLY。e）AFAAR的Framed-IP-AddressAVP与IP-CAN会话创建时CCR消息中相同。f）在AF或PCRF上建立Rx接口跟踪测试步骤：
1）AF发送AAR消息建立AF会话。2）在网络侧查询用户的信息
预期结果：
a）PCRF在没有用户签约信息时能够请求签约信息。b）PCRF将AF会话和IP-CAN会话进行绑定，绑定成功，返回AAA消息给AF。c）PCEF发起CCR消息，PCRF在CCA消息中携带PCC规则下发给PCEF。d）消息跟踪能够跟踪到相应的消息，流程正确，符合详细消息流程图及其描述测试说明：
iiikAoNiKAca
IP-CAN sessipn modification
V-PCRF
H-PCRF
Store Service
Information
1.Trigger
2. Diameter AAR
4. Profile Request
5.ProfileResponse
Identifyaffected IPCAN
session(s)
7. Diameter AAA
Legend
YD/T2994-2016
IfthePCRE
subseription
Mandatory
Conditonal
步骤1）AF收到一个内部或外部触发，创建AF会话提供业务信息。AF提供业务相关信息，其中包括五元组和媒体类型等业务信息；
步骤2）AF发送AAR请求消息给PCRF，消息中携带业务信息；步骤3）PCRF存储收到的业务信息：步骤4）如果PCRF本地没有相关签约信息，发起签约信息获取流程，向SPR发送请求消息获取：步骤5）SPR给PCRF返回签约信息，包括签约允许的业务、相关QoS和PCC规则信息等：步骤6）PCRF通过匹配AF和此前PCEF提供的业务信息，识别出和该AF会话关联的P-CAN会话：步骤7）PCRF发送AAA消息给AF：步骤8）PCRF根据AF提供的媒体信息进行策略决策，生成PCC规则，等待PCEF发送CCR消息更新会话时，发送CCA消息给PCEF更新IP-CAN会话TiiKAoiKAca
YD/T2994-2016
4.1.1.2AF请求AF会话建立，PCRFPUSH模式测试编号：4.1.1.2
测试项目：AF发起的AF会话建立，PCRFPUSH模式测试分项目：AF请求AF会话建立，PUSH模式，PCRF允许会话建立测试目的：验证PCC网络能够正确处理AF会话建立预置条件：
a）PCC网络中各网元系统及操作维护台运行正常。b）用户在SPR中已签约业务。
c）用户上线，IP-CAN会话建立成功，CCR/CCA消息交互正常。d）承载能力配置中承载控制模式配置为UENW。e）AFAAR的Framed-IP-AddressAVP与IP-CAN会话创建时CCR消息中相同。f）在AF或PCRF上建立Rx接口跟踪测试步骤：
1）AF发送AAR消息建立AF会话。2）在网络侧查询用户的信息
预期结果：
a）PCRF在没有用户签约信息时能够请求签约信息b）PCRF将AF会话和IP-CAN会话进行绑定，绑定成功，返回AAA消息给AF：c）PCRF发起IP-CAN会话修改，更新PCC规则，PCRF发送RAR消息携带PCC规则下发给PCEF：d）消息跟踪能够跟踪到相应的消息，流程正确，符合详细消息流程图及其描述测试说明：
步骤1）AF收到一个内部或外部触发，创建AF会话提供业务信息。AF提供业务相关信息，其中包括五元组和媒体类型等业务信息；
步骤2）AF发送AAR请求消息给PCRF，消息中携带业务信息：步骤3）PCRF存储收到的业务信息：步骤4）如果PCRF本地没有相关签约信息，发起签约信息获取流程，向SPR发送请求消息获取：步骤5）SPR给PCRF返回签约信息，包括签约允许的业务、相关QoS和PCC规则信息等：步骤6）PCRF通过匹配AF和此前PCEF提供的业务信息，识别出和该AF会话关联的IP-CAN会话：步骤7）PCRF发送AAA消息给AF：步骤8）PCRF根据AF提供的媒体信息进行策略决策，生成PCC规则，发送RAR消息给PCEF更新IP-CAN会话
iiKAoNiKAca
IP-CAN sessibn modification
V-PCRF
H-PCRF
Trigger
2. Diameter AAR
Store Service
Information
4. Profile Request
5. Profile Respon.
IdentifyaffectedIPCAr
sessian(s)
7. Diameter AAA
Legend
YD/T2994-2016
thePCRF
subscriptian
rolate
nddoes
nothave
Mandatory
Condltonal
HiiKANiKAca
YD/T2994-2016
4.1.1.3AF发起的AF会话建立，AF属于签约赞助商（可选）测试编号：4.1.1.3
测试项目：AF发起的AF会话建立，AF属于签约赞助商测试分项目：AF请求AF会话建立，AF属于签约赞助商，PCRF允许会话建立测试目的：验证PCC网络能够正确处理赞助数据业务，AF会话建立预置条件：
a）PCC网络中各网元系统及操作维护台运行正常。b）用户在SPR中已签约业务，AF属于签约赞助商。c）用户上线，IP-CAN会话建立成功，CCR/CCA消息交互正常。d）AF与PCRF之间的Rx链路正常，在AF或PCRF上建立Rx接口跟踪测试步骤：
1）用户A访问赞助商业务，AF发送AAR消息建立AF会话，2）AF将赞助商信息通过Rx接口下发给PCRF。3）在网络侧查询用户的信息
预期结果：
a）PCRF在没有赞助商签约信息时能够请求签约信息，赞助商的签约信息检查通过；b）PCRF将AF会话和IP-CAN会话进行绑定，绑定成功，返回AAA消息给AF：c）PCEF发起CCR消息，PCRF在CCA消息中携带PCC规则下发给PCEF：d）消息跟踪能够跟踪到相应的消息，流程正确，符合详细消息流程图及其描述测试说明：参照4.1.1.2流程
HiiKAoNiKAca
4.1.1.4AF请求AF会话建立，一个IP-CAN会话多个AF会话测试编号：4.1.1.4
测试项目：AF发起的AF会话建立，一个IP-CAN会话多个AF会话YD/T2994-2016
测试分项目：AF请求AF会话建立，一个IP-CAN会话多个AF会话，正确绑定，AF会话建立成功测试目的：验证PCC网络能够正确处理AF会话建立预置条件：
a）PCC网络中各网元系统及操作维护台运行正常。b）用户在SPR中已签约业务。
c）用户上线，IP-CAN会话建立成功，CCR/CCA消息交互正常d）AFAAR的Framed-IP-AddressAVP与IP-CAN会话创建时CCR消息中相同。e）该IP-CAN会话上已有绑定AF会话f）在AF或PCRF上建立Rx接口跟踪测试步骤：
1）AF发送AAR消息建立AF会话。2）在网络侧查询用户的信息bzxZ.net
预期结果：
a）PCRF在没有用户签约信息时能够请求签约信息：b）PCRF将该AF会话和IP-CAN会话进行绑定，绑定成功，返回AAA消息给AFC）PCRF发起IP-CAN会话修改，更新PCC规则，PCRF发送RAR消息携带PCC规则下发给PCEF：d）消息跟踪能够跟踪到相应的消息，流程正确，符合详细消息流程图及其描述测试说明：
步骤1）AF收到一个内部或外部触发，创建AF会话提供业务信息。AF提供业务相关信息，其中包括五元组和媒体类型等业务信息；
步骤2）AF发送AAR请求消息给PCRF，消息中携带业务信息：步骤3）PCRF存储收到的业务信息：步骤4）如果PCRF本地没有相关签约信息，发起签约信息获取流程，向SPR发送请求消息获取：步骤5）SPR给PCRF返回签约信息，包括签约允许的业务、相关QoS和PCC规则信息等：步骤6）PCRF通过匹配AF和此前PCEF提供的业务信息，识别出和该AF会话关联的IP-CAN会话，进行会话绑定：
步骤7）PCRF发送AAA消息给AF；步骤8）PCRF根据AF提供的媒体信息进行策略决策，生成PCC规则，发送RAR消息更新IP-CAN会话YD/T2994-2016
IP-CAN sessibn modification
V-PCRF
H-PCRF
Triggen
2.Diamcter AAR
Store Service
Information
4.Profile Request
5.ProfileResponge
Identify affected IP CAr
session(s)
7.DiameterAAA
Legend
Mandatony
Conditonal
IifthePCRF
subacrption
relatad
infomation
4.1.1.5AF请求AF会话建立，多个AF会话绑定多个IP-CAN会话测试编号：4.1.1.5
测试项目：AF发起的AF会话建立，多个AF会话绑定多个IP-CAN会话YD/T2994-2016
测试分项目：AF请求AF会话建立，多个AF会话绑定多个IP-CAN会话，正确绑定，AF会话建立成功测试目的：验证PCC网络能够正确处理AF会话建立预置条件：
a）PCC网络中各网元系统及操作维护台运行正常。b）用户在SPR中已签约业务。
c）用户上线，IP-CAN会话建立成功，CCR/CCA消息交互正常。d）创建两个以上IP-CAN会话，AF发起AAR1的Framed-IP-AddressAVP与IP-CAN会话1创建时CCR消息中相同：AF发起AAR2的Framed-IP-AddressAVP与IP-CAN会话2创建时CCR消息中相同。e）在AF或PCRF上建立Rx接口跟踪测试步骤：
1）AF发送AAR1消息建立AF1会话：发送AAR2建立AF2会话。2）在网络侧查询用户的信息
预期结果：
a）PCRF在没有用户签约信息时能够请求签约信息：b）PCRF将AF会话1和IP-CAN会话1进行绑定，绑定成功，返回AAA消息给AF：C）PCRF将AF会话2和IP-CAN会话2进行绑定，绑定成功，返回AAA消息给AF：d）PCRF分别发送RAR消息给PCEF，更新IP-CAN会话1和2e）消息跟踪能够跟踪到相应的消息，流程正确，符合详细消息流程图及其描述测试说明：
步骤1）AF收到一个内部或外部触发，创建AF会话提供业务信息。AF提供业务相关信息，其中包括五元组和媒体类型等业务信息：
步骤2）AF发送AAR请求消息给PCRF，消息中携带业务信息：步骤3）PCRF存储收到的业务信息：步骤4）如果PCRF本地没有相关签约信息，发起签约信息获取流程，向SPR发送请求消息获取：步骤5）SPR给PCRF返回签约信息，包括签约允许的业务、相关QoS和PCC规则信息等：步骤6）PCRF通过匹配AF和此前PCEF提供的业务信息，识别出和该AF会话关联的IP-CAN会话，进行会话绑定：
步骤7）PCRF发送AAA消息给AF
步骤8）PCRF根据AF提供的媒体信息进行策略决策，生成PCC规则，发送RAR消息更新IP-CAN会话；步骤9）AF修改Framed-IP-AddressAVP对应于IP-CAN会话2，触发AFsession2建立，其处理流程同步骤1)～8)
