【YD通讯标准】 传送网承载以太网(EoT)技术要求 第8部分:以太网局域网(E-LAN)业务和以太网树型(E-Tree)业务

ICS33.040.20
中华人民共和国通信行业标准
YD/T1948.8-2015

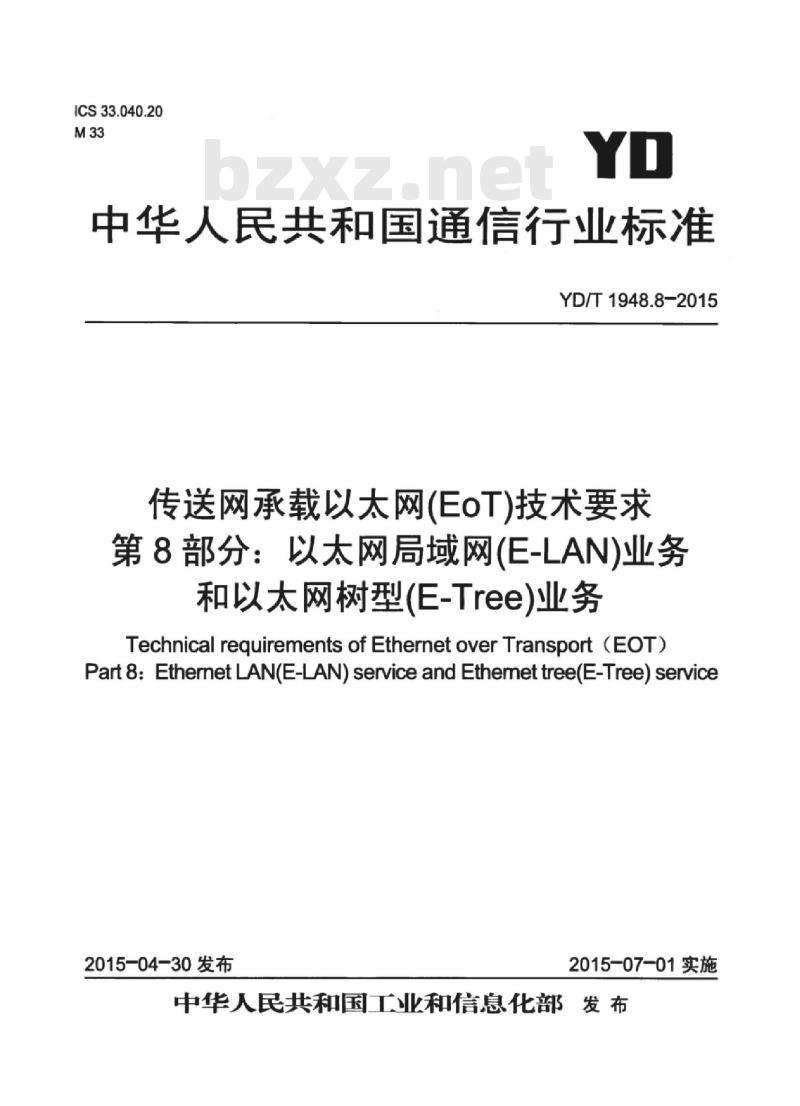

传送网承载以太网(EoT)技术要求第8部分：以太网局域网(E-LAN)业务和以太网树型(E-Tree)业务
Technical requirements of Ethernet over Transport (EOT)Part8:EthernetLAN(E-LAN)serviceandEthemettree(E-Tree)service2015-04-30发布
2015-07-01实施
中华人民共和国工业和信息化部发布言
范围·
规范性引用文件
3缩略语：
4以太网局域网和树型业务类型

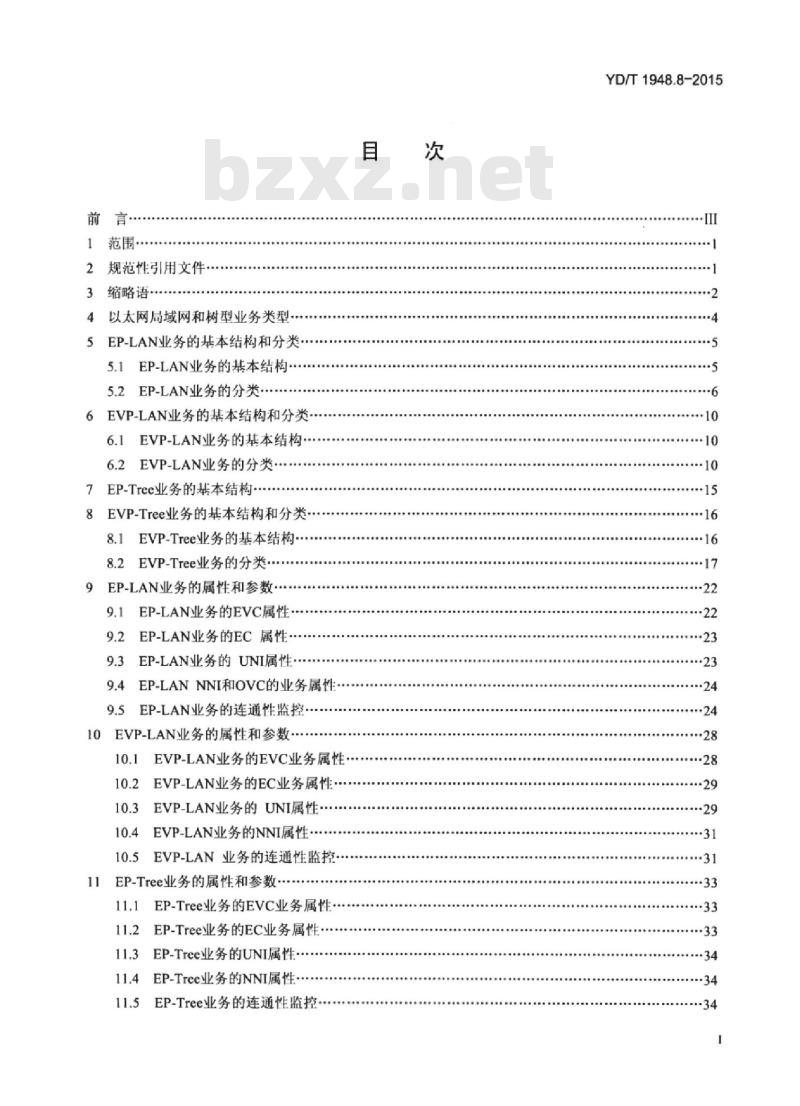

EP-LAN业务的基本结构和分类·5
5.1EP-LAN业务的基本结构.
5.2EP-LAN业务的分类
6EVP-LAN业务的基本结构和分类6.1EVP-LAN业务的基本结构
6.2EVP-LAN业务的分类
7EP-Tree业务的基本结构.
8EVP-Tree业务的基本结构和分类8.1EVP-Tree业务的基本结构...8.2EVP-Tree业务的分类
9EP-LAN业务的属性和参数..
9.1EP-LAN业务的EVC属性
9.2EP-LAN业务的EC属性
EP-LAN业务的UNI属性…
9.4EP-LANNNI和OVC的业务属性
9.5EP-LAN业务的连通性监控·
10EVP-LAN业务的属性和参数·
10.1EVP-LAN业务的EVC业务属性10.2EVP-LAN业务的EC业务属性
10.3EVP-LAN业务的UNI属性
10.4EVP-LAN业务的NNI属性
10.5EVP-LAN业务的连通性监控·11EP-Tree业务的属性和参数
11.1EP-Tree业务的EVC业务属性·11.2EP-Tree业务的EC业务属性
11.3EP-Tree业务的UNI属性·
11.4EP-Tree业务的NNI属性
11.5EP-Tree业务的连通性监控
YD/T1948.8-2015
YD/T1948.8-2015
12EVP-Tree业务的属性和参数
12.1EVP-Tree业务的EVC属性..
12.2EVP-Tree业务的EC属性
12.3EVP-Tree业务的UNI属性

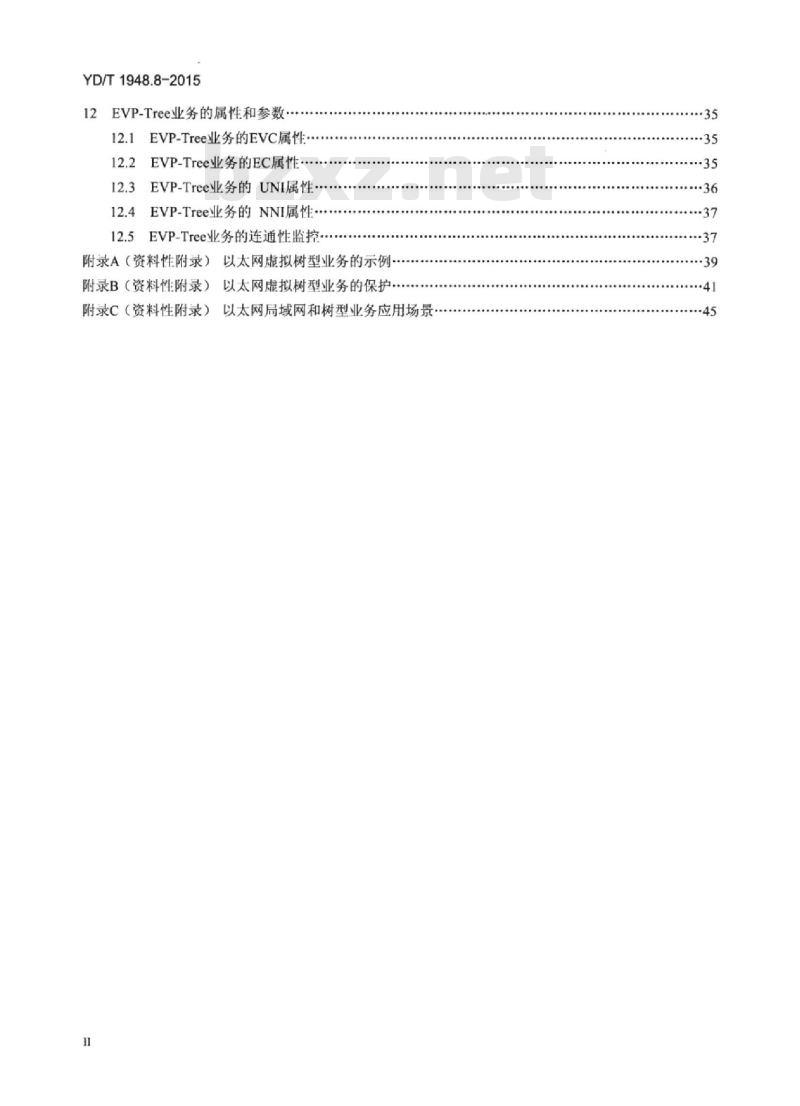

12.4EVP-Tree业务的NNI属性.·12.5EVP-Tree业务的连通性监控附录A（资料性附录）以太网虚拟树型业务的示例附录B（资料性附录）以太网虚拟树型业务的保护附录C（资料性附录）以太网局域网和树型业务应用场景：·35
TiiKAoNiKAca
YD/T1948《传送网承载以太网（EoT）技术要求》已经或计划发布以下部分：第1部分：以太网层网络的体系结构一第2部分：以太网用网络接口（UNI）和网络节点接口（NNI）一第3部分：以太网业务框架
一第4部分：以太网运营、管理和维护（OAM）一第5部分：以太网专线（EPL）业务和以太网虚拟专线（EVPL）业务一第6部分：以太网保护
一第7部分：以太网管理功能要求第8部分：以太网局域网（E-LAN）业务和以太网树型（E-Tree）业务本部分是YD/T1948的第8部分。
本部分按照GB/T1.1-2009给出的规则起草。YD/T1948.8-2015

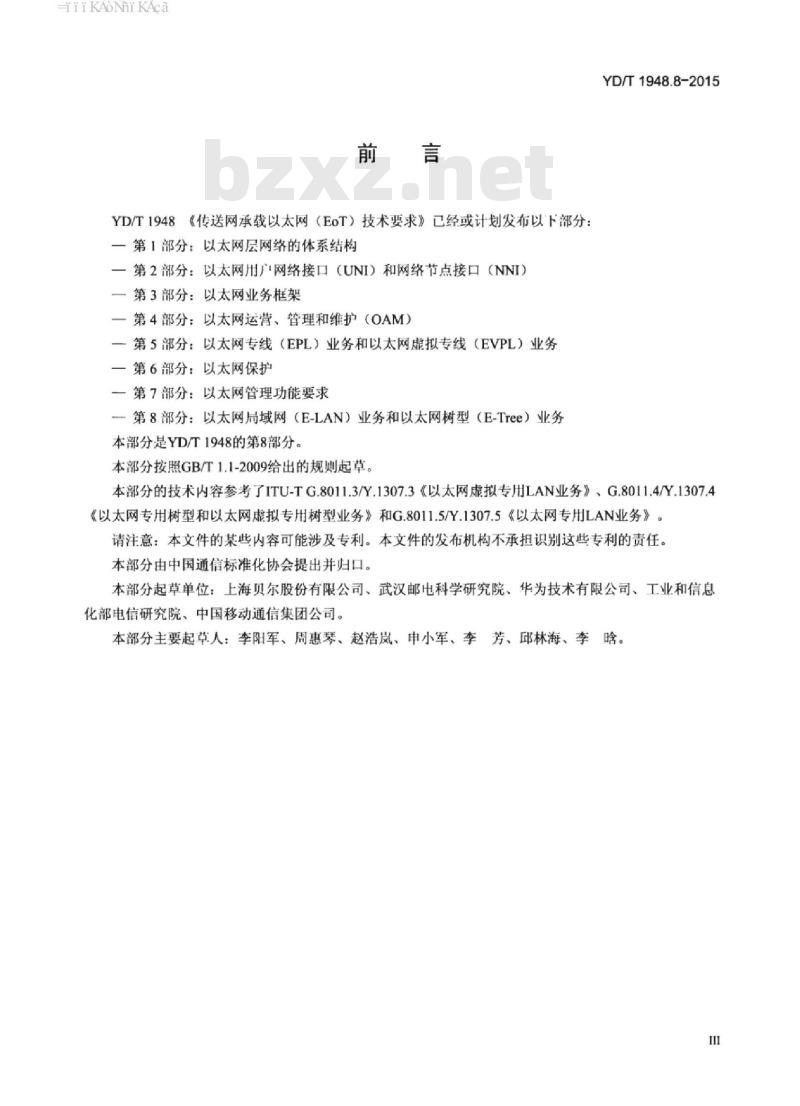

本部分的技术内容参考了ITU-TG.8011.3/Y.1307.3《以太网虚拟专用LAN业务》、G.8011.4/Y.1307.4《以太网专用树型和以太网虚拟专用树型业务》和G.8011.5/Y.1307.5《以太网专用LAN业务》。请注意：本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国通信标准化协会提出并归口。本部分起草单位：上海贝尔股份有限公司、武汉邮电科学研究院、华为技术有限公司、工业和信息化部电信研究院、中国移动通信集团公司。本部分主要起草人：李阳军、周惠琴、赵浩岚、申小军、李芳、邱林海、李晗。HiiKAoNiKAca
传送网承载以太网（EoT）技术要求YD/T1948.8-2015
第8部分：以太网局域网（E-LAN）业务和以太网树型（E-Tree）业务1范围

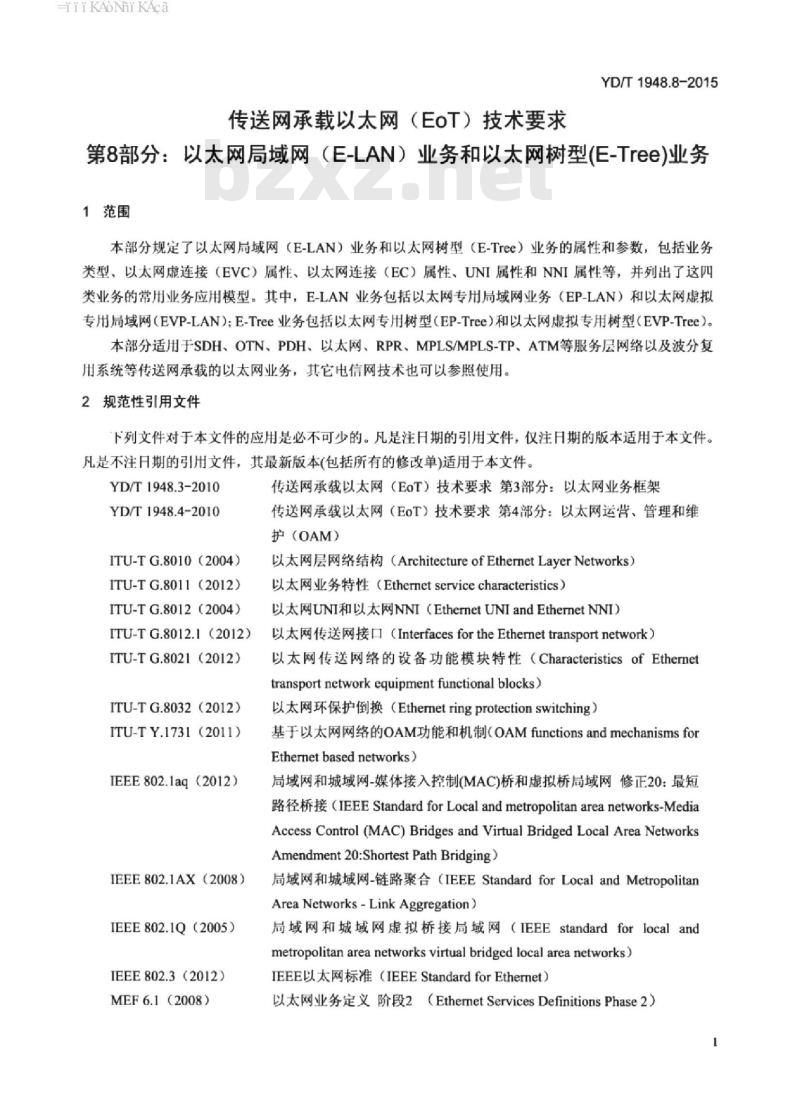

本部分规定了以太网局域网（E-LAN）业务和以太网树型（E-Tree）业务的属性和参数，包括业务类型、以太网虚连接（EVC）属性、以太网连接（EC）属性、UNI属性和NNI属性等，并列出了这四类业务的常用业务应用模型。其中，E-LAN业务包括以太网专用局域网业务（EP-LAN）和以太网虚拟专用局域网（EVP-LAN)：E-Tree业务包括以太网专用树型（EP-Tree）和以太网虚拟专用树型（EVP-Tree）。本部分适用于SDH、OTN、PDH、以太网、RPR、MPLS/MPLS-TP、ATM等服务层网络以及波分复用系统等传送网承载的以太网业务，其它电信网技术也可以参照使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。YD/T1948.3-2010
YD/T 1948.4-2010
ITU-TG.8010（2004)
ITU-TG.8011（2012）
ITU-TG.8012（2004）
ITU-TG.8012.1（2012）wwW.bzxz.Net
ITU-TG.8021(2012)
ITU-TG.8032(2012)
ITU-TY.1731(2011)
IEEE802.1ag（2012)
IEEE802.1AX(2008)
IEEE802.1Q（2005)
IEEE802.3（2012）
MEF6.1（2008）
传送网承载以太网（EoT）技术要求第3部分：以太网业务框架传送网承载以太网（EoT）技术要求第4部分：以太网运营、管理和维护（OAM）
以太网层网络结构（ArchitectureofEthernetLayerNetworks）以太网业务特性（Ethernetservicecharacteristics）以太网UNI和以太网NNI（EthernetUNIandEthernetNNI）以太网传送网接（InterfacesfortheEthernettransportnetwork）以太网传送网络的设备功能模块特性（CharacteristicsofEthernettransportnetwork equipmentfunctional blocks)以太网环保护倒换（Ethernetringprotectionswitching）基于以太网网络的OAM功能和机制(OAMfunctionsandmechanismsforEthernetbasednetworks)
局域网和城域网-媒体接入控制(MAC)桥和虚拟桥局域网修正20：最短路径桥接（IEEE Standard for Local and metropolitan area networks-MediaAccessControl (MAC)BridgesandVirtualBridgedLocalAreaNetworksAmendment 20:Shortest Path Bridging)局域网和城域网-链路聚合（IEEEStandardforLocalandMetropolitanAreaNetworks-Link Aggregation)局域网和城域网虚拟桥接局域网（IEEEstandardforlocalandmetropolitan area networks virtual bridged local area networks)IEEE以太网标准（IEEEStandardforEthermet）以太网业务定义阶段2（EthernetServicesDefinitionsPhase2）一
HiiKANiKAca
YD/T1948.8-2015
MEF6.1.1(2012)
MEF10.2（2009）
MEF26.1(2012)
（2012)
MEF35(2011)
3缩略语
MEF6.1的2层协议处理修正（Layer2ControlProtocolHandingAmendment toMEF6.1)
以太网业务属性阶段2（EthemetServicesAttributesPhase2）外部网络网络接口阶段2（ExternalNetworkNetworkInterface（ENNI)Phase2）
OAM业务性能监控实施协定（ServiceOAMPerformanceMonitoringImplementation Agreement)
OAM业务收障管理实施协定（ServiceOAMFaultManagementImplementation Agreement)
下列缩略语适用于本部分。
C-VLAN
EP-LAN
EP-Tree
Asynchronous Transfer Mode
Alarm Indication Signal
Automatic Protection SwitchingBroadband Remote Access ServerCommitted Burst Size
Continuity Check Message
Customer Edge
Coupling Flag
Connectivity Fault ManagementCommitted Information Rate
ColorMode
ConnectionOrientedPacketSwitchedClass of Service
Customer VLAN
Delay Measurement Message
Delay Measurement Reply
Digital SubscriberLineAccess MultiplexerExcess Burst Size
Ethernet Connection
Ethernet in the First Mile
Excess Information Rate
External Network Network InterfaceEthernetPrivateLocal AreaNetworkEthermet Private Tree
异步转移模式
告警指示信号
自动保护倒换
宽带远程接入服务器
承诺突发长度
连续性检测消息
客广边缘设备
联合标记
连通性故障管理
承诺信息速率
着色模式
面向连接的分组交换
服务等级
客户VLAN
延时测量消息
延时测量回复
数字用户线接入复用器
超额突发长度
以太网连接
第·千米以太网
超额信息速率
外部网络-网络接口
以太网专用局域网
以太网专用树型
HiiKAoNiKAca
ETH_CI
ETH_FP
Ety-NNI
Ety-UNI
EVP-LAN
EVP-Tree
E-Tree
MPLS-TP
Ethernet MAC LayerNetwork
Ethernet MAC Characteristic InformationEthernet Flow Forwarding FunctionEthermet Flow Point
Ethermet Physical Layer NetworkNNI Ethernet over Transport NNIUNI Ethernet UNI
Ethernet Virtual Connection
Ethernet Virtual Private LineEthernet Virtual Private Local Area NetworkEthernet Virtual Private TreeEthermet LAN
Ethermet Local Management InterfaceEthernetTree
GARPVLAN registration protocolIdentification
IPProtocol
Local Area Network
Loopback Function
Link Capacity Adjustment SchemeLock Signal Function
Label switched path
LinkTrace
Media Access Control
Metro Ethernet Forum
Maintenance Entity Group
MEGEnd Point
Metro Ethernet Network
MEG Intermediate Point
Multi-Protocol Label SwitchingMulti-Protocol Label Switching-Transport ProfileMulti-Point to Multi-Point
Multi-service Transport PlatformMaximum Transmission Unit
YD/T1948.8-2015
以太网MAC层网络
以太网MAC特征信息
以太网流转发功能
以太网流点
以太网物理层网络
传送网承载以太网的NNI
以太网的UNI
以太网虚拟连接
以太网虚拟专线
以太网虚拟专用局域网
以太网虚拟专用树型
以太网局域网
以太网本地管理接口
以太网树型
通用属性注册协议的VLAN
注册协议
标识符
以太网协议
局域网
环回功能
链路容量调整方案
信号锁定功能
标签交换路径
链路跟踪
媒质接入控制
城域以太网论坛
维护实体组
维护实体组终点
城域以太网网络
维护实体组中间点
多协议标签交换
多协议标签交换传送子集
多点到多点
多业务传送节点
最大传输单元
HiiKAoNiKAca
YD/T1948.8-2015
S-VLAN
VC-n-Xc
VC-n-Xv
MultipleVLANRegistrationProtocolNetwork Network Interface
Operations,AdministrationandMaintenanceOptical Transport Network
Operator Virtual Connection
Packet Transport Network
Plesiochronous Digital HierarchyPhysical Device
Pseudo Wire
Point to Multi-point
Point to Point
Qualityof Service
Resilient Packet Ring
Rapid Spanning Tree ProtocolSynchronous Digital HierarchyService Level Agreement
VLAN Service VLAN
User Network Interface
Customer side of UNI
Network side of UNI
Virtual Container-n
XContiguously concatenated VC-nsX Virtually concatenated VC-ns4以太网局域网和树型业务类型
多标签注册协议
网络一网络接口
运行、管理和维护
光传送网络
操作者虚连接
分组传送网
准同步数字体系
物理层设备
点到多点
点到点
服务质量
弹性分组环
快速生成树协议
同步数字体系
服务等级协议
用户网络接口
客户侧UNI
网络侧UNI
虚容器n
X个VC-n连续级联
X个VC-n虚级联
根据YD/T1948.3-2010对以太网业务类型的规范，以太网LAN业务的连接是多点到多点，以太网树型业务的连接是根节点到多个叶节点。根据UNI-N端口和NNI网络带宽是专用还是共享等原则，又将其分为专用和虚拟专用两大类。表1列出了本部分规范的两类以太网局域网（E-LAN）业务和两类以太网树型（E-Tree）业务。
以太网局域网和树型业务类型
以太网业务类型
以太网局域网（E-LAN）业务
（多点到多点连接，即MP2MP）
以太网树型（E-Tree）业务
（点到多点连接，即P2MP）
以太网专用局域网EP-LAN
以太网专用树型业务EP-Tree
以太网虚拟专用局域网EVP-LAN
以太网虚拟专用树型业务EVP-Tree专用表示接入的UNI-N端口没有业务复用且多个客户的业务实例不共享服务层网络带宽。虚拟包括两层含义：一是接入的UNI-N端口具有业务复用，二是多个客户的业务实例共享服务层的网络带宽。虚拟是指至少符合其中一种
iiikAoNiAca
5EP-LAN业务的基本结构和分类
5.1EP-LAN业务的基本结构
5.1.1EP-LAN业务的概述
YD/T1948.8-2015
以太网专用局域网（EP-LAN)业务是两个或者多个分界点之间的一种多点到多点的业务。EP-LAN业务分为单域和多域两种模型，分别如图1和图2所示。EP-LAN业务承载在面向连接的服务层网络之上，需要服务层网络支持承诺信息速率（CIR）。而面向连接的分组交换服务层网络应支持流量管理，以确保可以满足承诺信息速率。另外，报文的特征信息在EP-LAN业务中保持透明传送。5.1.2单域
图1描述了EP-LAN业务的单域抽象模型，业务流承载在一个单一的服务层子网上。在这种情况下，从业务提供商的角度看，以太网UNI-N位于面向用户的域边缘，用以给用户提供接入业务。从EP-LAN模型的角度看，UNI-N提供专用的用户业务接入。在运营商传送网络中，一条虚拟的多点到多点（MP2MP）以太网虚连接以及UNI-N到UNI-N的以太网连接，是通过实际的运营商传送网络连接仿真实现的EP-LAN的UNI-N负责根据目的MAC地址映射和转发EP-LAN业务流，还负责速率控制以保证EP-LAN业务的服务质量（QoS）。
5.1.3多域
运营商传送网络
以太连接属性
UNIN到UNHN
UNIC到UNIC
图1EP-LAN业务单域模型
图2描述了EP-LAN业务的多域抽象模型，业务流承载在多个服务层子网上。在这种情况下，从业务提供商的角度看，以太网UNI-N位于面向用户的域边缘，用以给用户提供接入业务，而以太网ENNI位于每个域边缘，用以连接其它域。对于某一个运营商的传送网络，运营商虚连接是EVC的一部分，是可以被管理的。从EP-LAN模型的角度看，UNI-N提供专用的用户业务接入。一条MP2MP以太网连接由属于不同域的多段连接组成，其中每段连接包括属于同一个域的UNI和NNI。EP-LAN的UNI-N和NNI负责根据目的MAC地址映射和转发EP-LAN业务流，还负责速率控制以保证EP-LAN业务的服务质量（QoS）。
iiikAoNiKAca
YD/T1948.8-2015
5.2EP-LAN业务的分类
5.2.1EP-LAN业务的类型
运营座连换
以太网连接段
以太闸虚连锁属
创大网连综漏性
UNINJUNI-N
UNCIINLG
期点连接
以太网连接段
图2EP-LAN业务多域模型
根据ITU-TG8011（2012）描述的属性定义，EP-LAN只有一种类型：专用服务层和专用接入。根据EP-LAN使用的环回抑制机制不同，本章描述了EP-LAN的两个子类型，见表2表2EP-LAN业务类型
EP-LAN子类型1
EP-LAN子类型2
水平分割
生成树
环回抑制机制
注：表中\水平分割\和ITU-TG8021(2012)定义流端口分组“流端口分组\同一含义。考虑到国内PTN和IETF等标准中更多用“水平分割”，因此本部分采用“水平分割\代替“流端口分组”附录C中描述了EP-LAN业务的应用场景。5.2.2单域
5.2.2.1基于水平分割的全网状连接图3描述了服务层全网状连接的EP-LAN业务对于用户侧的每个UNI，需要提供流量规整功能以控制用户业务速率。每个UNI根据目的MAC地址转发业务流量。来自用户侧的以太网业务通过一个服务层/ETH适配功能，映射/解映射到服务层连接。由于全网状连接可能形成业务环路，需要在ETHFF上启用ITU-TG8021（2012）定义的水平分割功能，即从网络侧收到的报文只能被转发到UNI侧。6
以太问物
理接口
以太网物
理接口
5.2.2.2生成树
以太网物
厘接口
以太网物
理接口
流量规整
流处理点
单域EP-LAN服务层全网状连接
服务层子网
图4单域EP-LANUNI生成树连接
YD/T1948.8-2015
以太网物
理接口
以太网物
理接口
以太网物
理接口
以太网物
理接口
YD/T1948.8-2015
图4描述了UNI通过生成树连接的EP-LAN业务。生成树连接指定一个根UNI，即图4左上的UNI。所有其它UNI直接连接到根UNI。个UNI到另一个UNI的业务总是通过根UNI转发。这种树形连接天然避免了业务环路。
在这种情况下，由于来自多个节点的业务承载在同一个服务层连接上，为了保证连接上业务没有过载，需要提供流量规整功能控制映射到服务层连接的每个节点业务速率。这里的生成树连接可以通过网络管理系统、或者IEEE802.1Q(2005)定义的生成树协议、或者ITU-TG8032（2012）定义的以太网环网保护协议等创建：5.2.3多域
基于水平分割的全网状连接
图5描述了NNI采用全网状互联的方案，每一对NNI之间有一条连接。服务层子网
（全网状结构）
（见图3）
水平分割
加务屋
平分离
服务服
服务层子
（生成树结构）
（见图4）
服务层子网
北平分司
服务店
平分营
服务ie
图5多域EP-LANNNI全网状连接
水平分制
胜务质
服务理
服务层子间
（全网状结构）
（见图3）
每个NNI通过ETHFF基于目的MAC地址转发业务。来自UNI和其它NNI的以太网业务，通过8
