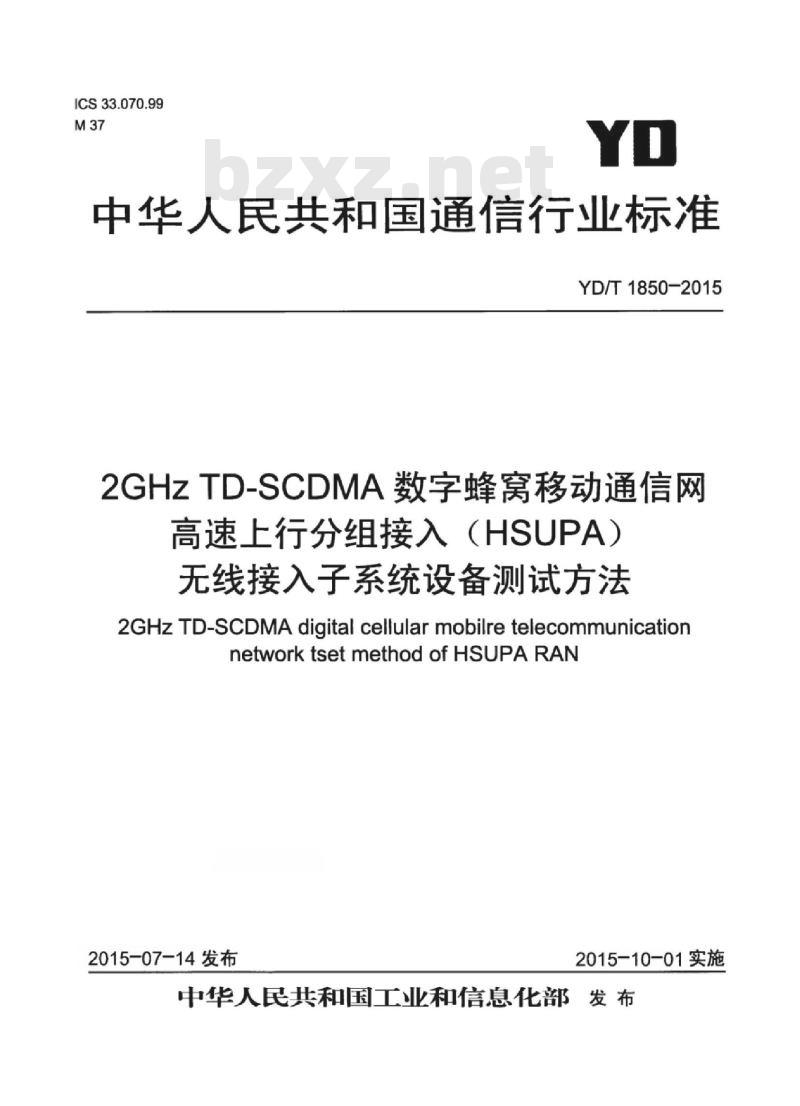

ICS33.070.99
中华人民共和国通信行业标准
YD/T1850-2015
2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）
无线接入子系统设备测试方法
2GHzTD-SCDMAdigitalcellularmobilretelecommunicationnetworktsetmethodofHSUPARAN
2015-07-14发布
2015-10-01实施

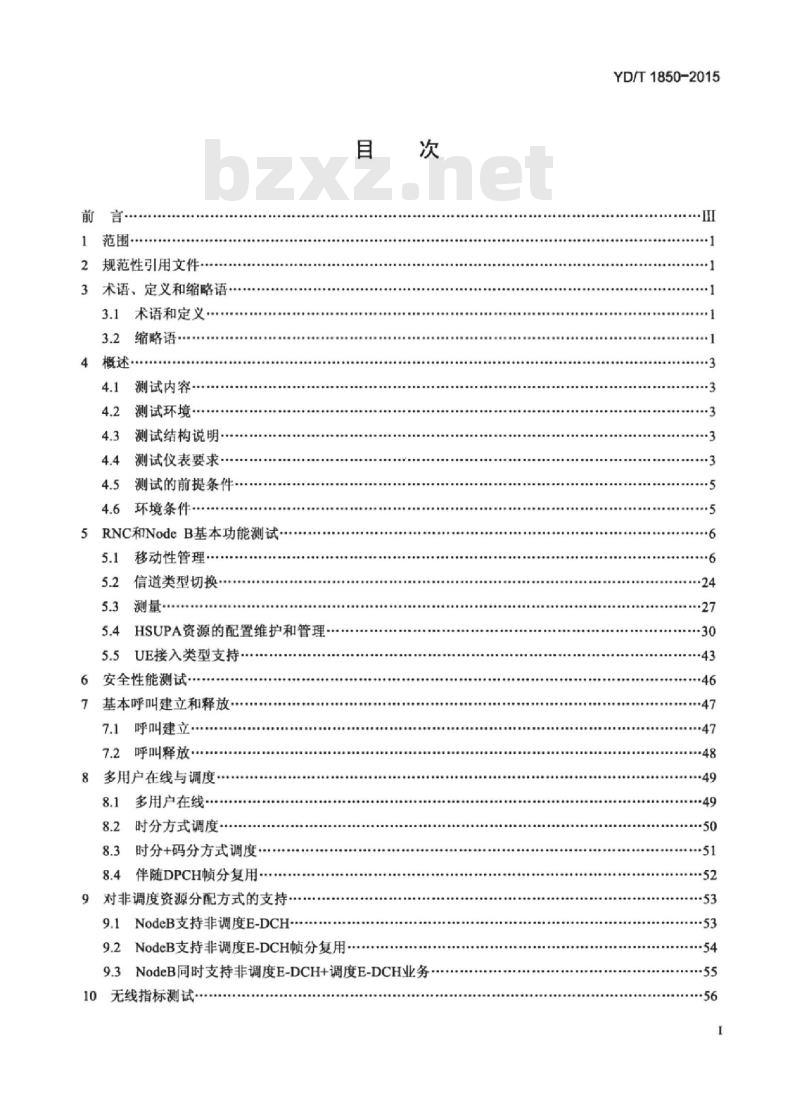

中华人民共和国工业和信息化部发布前言·
1范围·
2规范性引用文件·
3术语、定义和缩略语·
3.1术语和定义
3.2缩略语
4概述
测试内容
4.2测试环境
测试结构说明
测试仪表要求
测试的前提条件
4.6环境条件
5RNC和NodeB基本功能测试*·
5.1移动性管理·
信道类型切换
5.4HSUPA资源的配置维护和管理-5.5UE接入类型支持·
6安全性能测试·
7基本呼叫建立和释放
7.1呼叫建立
7.2呼叫释放·
8多用户在线与调度…
8.1多用户在线”
8.2时分方式调度·
8.3时分+码分方式调度
8.4伴随DPCH顿分复用
9对非调度资源分配方式的支持
9.1NodeB支持非调度E-DCH-
9.2NodeB支持非调度E-DCH顿分复用目
9.3NodeB同时支持非调度E-DCH+调度E-DCH业务10无线指标测试·
E电：
YD/T1850-2015
YD/T1850-2015

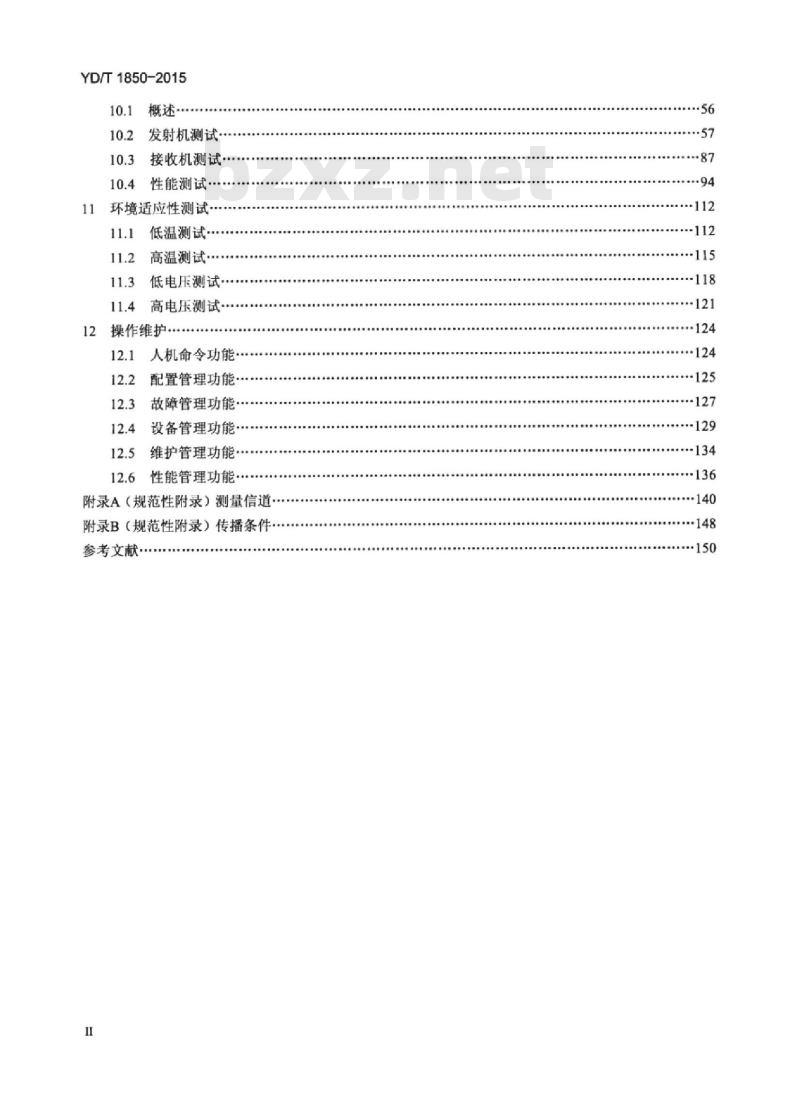

发射机测试
接收机测试·
性能测试
环境适应性测试
低温测试
高温测试
低电压测试.
高电压测试·
12操作维护
12.1人机命令功能…
配置管理功能·
12.3故障管理功能
12.4设备管理功能
12.5维护管理功能
12.6性能管理功能
附录A（规范性附录）测量信道
附录B（规范性附录）传播条件.参考文献·…
HiiKANiKAca
YD/T1850-2015

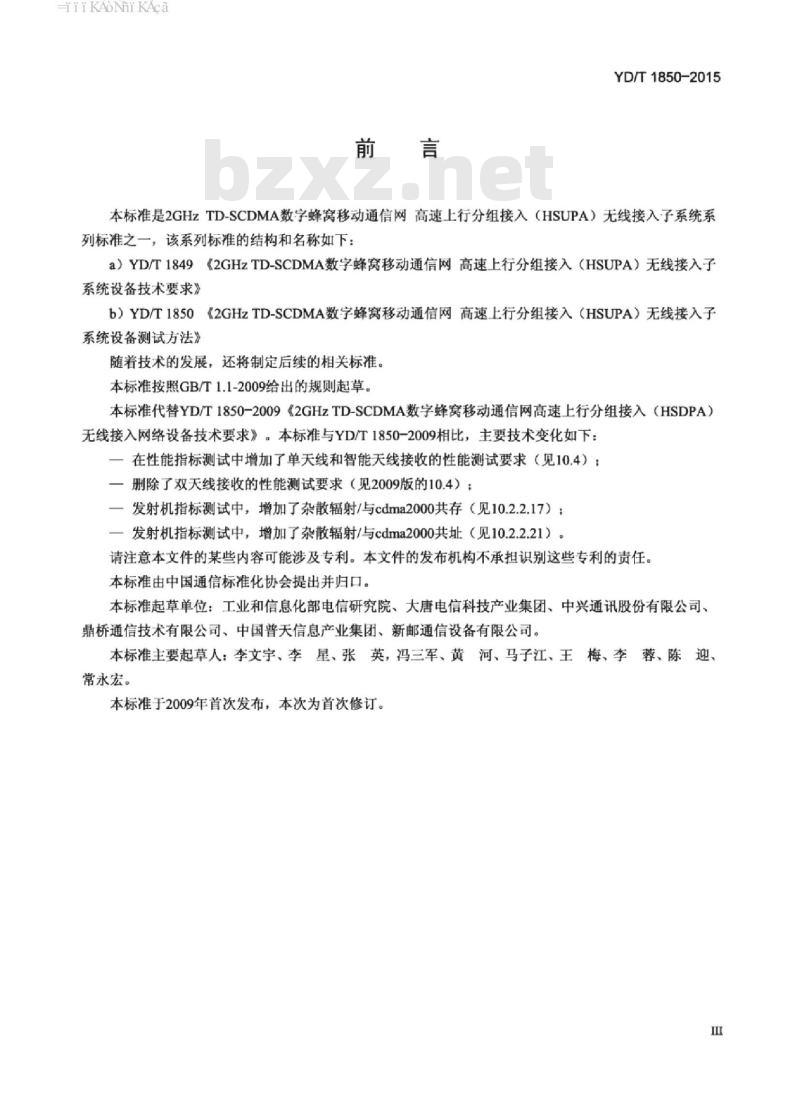

本标准是2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）无线接入子系统系列标准之一，该系列标准的结构和名称如下：a）YD/T1849《2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）无线接入子系统设备技术要求》
b）YD/T1850《2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）无线接入子系统设备测试方法》
随着技术的发展，还将制定后续的相关标准。本标准按照GB/T1.1-2009给出的规则起草。本标准代替YD/T1850-2009《2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSDPA）无线接入网络设备技术要求》。本标准与YD/T1850-2009相比，主要技术变化如下：一在性能指标测试中增加了单天线和智能天线接收的性能测试要求（见10.4）：一删除了双天线接收的性能测试要求（见2009版的10.4）：一发射机指标测试中，增加了杂散辐射/与cdma2000共存（见10.2.2.17）：发射机指标测试中，增加了杂散辐射/与cdma2000共址（见10.2.2.21）。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：工业和信息化部电信研究院、大唐电信科技产业集团、中兴通讯股份有限公司、鼎桥通信技术有限公司、中国普天信息产业集团、新邮通信设备有限公司。本标准主要起草人：李文宇、李星、张英，冯三军、黄河、马子江、王梅、李蓉、陈迎、常永宏。
本标准于2009年首次发布，本次为首次修订。HiiKAoiKAca

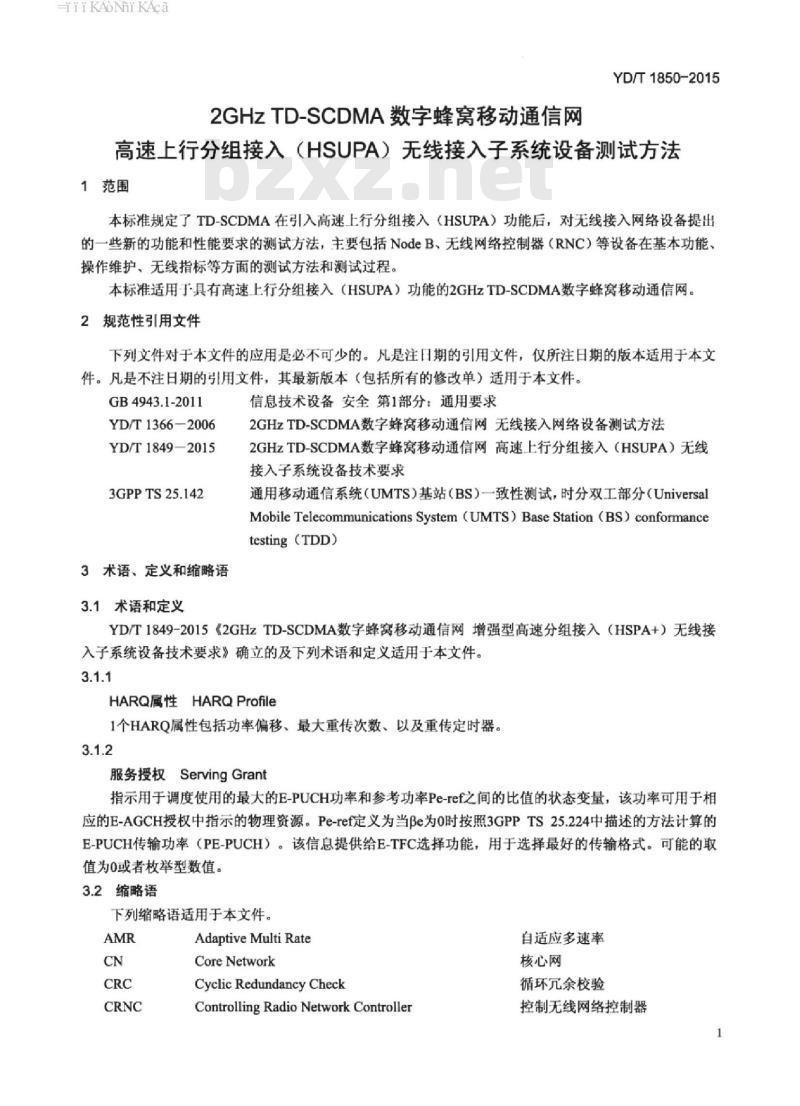

2GHZTD-SCDMA数字蜂窝移动通信网YD/T1850-2015
高速上行分组接入（HSUPA）无线接入子系统设备测试方法1范围
本标准规定了TD-SCDMA在引入高速上行分组接入（HSUPA）功能后，对无线接入网络设备提出的一些新的功能和性能要求的测试方法，主要包括NodeB、无线网络控制器（RNC）等设备在基本功能、操作维护、无线指标等方面的测试方法和测试过程。本标准适用具有高速上行分组接入（HSUPA）功能的2GHzTD-SCDMA数学蜂窝移动通信网2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB4943.1-2011
YD/T1366-2006
YD/T1849-2015
3GPPTS25.142
3术语、定义和缩略语
3.1术语和定义
信息技术设备安全第1部分：通用要求2GHzTD-SCDMA数字蜂窝移动通信网无线接入网络设备测试方法2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）无线接入子系统设备技术要求
通用移动通信系统（UMTS）基站（BS）一致性测试，时分双工部分（UniversalMobileTelecommunications System（UMTS)Base Station （BS)conformancetesting (TDD)
YD/T1849-2015《2GHzTD-SCDMA数字蜂窝移动通信网增强型高速分组接入（HSPA+）无线接入子系统设备技术要求》确立的及下列术语和定义适用于本文件。3.1.1
HARQ属性HARQProfile
1个HARQ属性包括功率偏移、最大重传次数、以及重传定时器。3.1.2
服务授权ServingGrant
指示用于调度使用的最大的E-PUCH功率和参考功率Pe-ref之间的比值的状态变量，该功率可用于相应的E-AGCH授权中指示的物理资源。Pe-ref定义为当βe为0时按照3GPPTS25.224中描述的方法计算的E-PUCH传输功率（PE-PUCH）。该信息提供给E-TFC选择功能，用于选择最好的传输格式。可能的取值为0或者枚举型数值。
3.2缩略语
下列缩略语适用于本文件。
AdaptiveMulti Rate
CoreNetwork
Cyclic Redundancy Check
ControllingRadioNetworkController自适应多速率
核心网
循环余校验
控制无线网络控制器
HiiKAoNiKAca
YD/T1850-2015
E-AGCH
E-HICH
E-PUCH
E-RNTI
E-RUCCH
E-TFCI
E-UCCH
HS-DSCH
HS-PDSCH
HS-SCCH
HS-SICH
TD-SCDMA
Dedicated Channel
Data Discription Indication
Dedicated Physical Channel
E-UCCH Number Indication
(1.28Mchip/s TDD only)
E-DCHAbsoluteGrantChannel
Enhanced Dedicated Transport ChannelE-DCHHARQAcknowledgement Indicator ChannelEnhanced Uplink Physical Channel (TDD only)E-DCH Radio Network Temporary IdentifierE-DCHRandomAccess UplinkControl Channel(TDDonly)
E-DCH Transport Format CombinationE-DCH Transport Format Combination IndicatorE-DCH Uplink Control Channel (TDD only)Forward Access Channel
HybridARQ
High Speed -Downlink Shared ChannelHigh Speed-Physical Downlink Share ChannelShared Control Channel forHS-DSCHShared Information Channel forHS-DSCHMedium Access Control
Quality of Service
Random Access Channel
Radio Network Controller
Radio Resource Control
Retransmission Sequence NumberSystem Information Block
Synchronous Transfer Mode1
Time Division Duplex
Time Division-Synchronization code DivisionMultiple Access
Transport Format Combination IndicatorTransport Format Resource Combinationtransmitter and receiver
Transmission Sequence NumberTransmission Time Interval
User Equipment
专用信道
数据描述指示
专用物理信道
E-UCCH个数指示
（专用于1.28Mchip/sTDD）
E-DCH绝对授权信道
增强型专用传输信道
E-DCHHARQ确认指示信道
增强型上行物理信道
E-DCH无线网络临时标识
E-DCH随机接入上行控制信道
E-DCH传输格式集
E-DCH传输格式集指示
E-DCH上行控制信道
前向接入信道
混合自动请求重传
高速下行共享信道
高速物理下行共享信道
HS-DSCH共享控制信道
HS-DSCH共享信息信道
媒体访问控制
业务质量
随机接入信道
无线网络控制器
无线资源控制
重传序列号
系统信息块
同步传输模式1
时分双工
时分一同步码分多址接入
传输格式组合指示
传输格式和资源组合
收发信机
传输序列号
传输时间间隔
用户设备
HiiKAoNiKAca
4概述
4.1测试内容
YD/T1850-2015
2GHzTD-SCDMA数字蜂窝移动通信网高速上行分组接入（HSUPA）无线接入网络设备测试内容包括：一RNC的基本功能：
NodeB的基本功能；
一操作维护功能：
一无线指标的测试等。
4.2测试环境
测试环境配置如图1所示。
监测仪表(Uu)
监测仪表(lub)
监测仪表
监测仪表(u)
(G)MSCServer
图1UTRAN设备测试组网图
用于接口监视的协议测试仪可以连接在Iub、Iu接口上，监测并分析记录接口数据。图1中，NodeB和/或RNC为被测设备，其余设备，包括MGW、MSCServer（移动交换服务器）MSC/VLR、HLR/AuC、SGSN、GGSN和UE为配套设备。4.3测试结构说明
在进行设备测试之前，要求完成测试环境数据的设置。所有NodeB都应放置在同一机房或临近机房内，各TRX功率调至最低，能够关闭功放时应关闭功放，天线以假负载替代或采用低增益的天线。通过调整假负载或天线位置，使各小区形成连续覆盖。4.4测试仪表要求
4.4.1协议测试仪
4.4.1.1消息监测
支持TD-SCDMAIu、Iub等接口的各层协议栈的解码，可以精确到位域级别。支持的协议包括RANAP、NBAP、RRC等。
4.4.1.2模拟和仿真测试（可选）可以模拟TD-SCDMA标准定义的各设备结点（如NodeB，RNC，CN等），用以辅助进行功能测试。支持Iu、ub接口上各层协议的模拟仿真测试。4.4.2射频测试仪器
射频测试仪器的频率范围，动态范围应满足TD-SCDMA的要求，测试误差范围应满足3GPPTS25.142的相关要求，主要射频测试仪器包括以下几类，一种仪器可以包含多种测试功能一准确测量TD-SCDMA的宽带信号功率：一对TD-SCDMA信号进行码域分析：一时域/频域测量；
一产生测试所需的TD-SCDMA信号：3
iiKAoNiKAca
YD/T1850-2015
一根据需要模拟无线信号的多径传播。4.4.3测试移动台
可连接计算机记录并显示移动台发送和接收的信令序列。4.4.4可接受的测试设备的不确定度发射机测试
测试项目
最大输出功率
频率容限
功率控制步长
功率控制动态范围Www.bzxZ.net
最小输出功率
主公共控制物理信道（PCCPCH）功率准确性
主公共控制物理信道（PCCPCH）功率稳定性
发射关功率
发射开关时间模板
占用带宽
频谱模板
杂散辐射
发射互调
接收机测试
测试项目
参考灵敏度电平
接收机动态范围
邻道选择性
阻塞特性
±12Hz
设备准确度
0.1dB/1dB步长
±0.3dB/10dB步长
±0.3dB相对码域功率准确度
对发射功率限值=-82dBm：±2.0dB对发射功率限值=-42dBm：±0.7dB±100kHz
最小要求：
1.6MHz频率偏移：±0.8dB
3.2MHz频率偏移：±0.8dB
对基站和共存频段，且测量结果>一60dBm时：±2.0dB：
对基站和共存频段，」
且测量结果<一60dBm
时：±3.0dB；
对除此之外频段：
f≤2.2GHz:±1.5dB
2.2GHzf>4GHz:±4.0dB
±2.5%（单码）
设备准确度
干扰信号频偏<15MHz时：±1.4dB干扰信号频偏>15MHz时：
f<2,2GHz:±1.1dB
设备准确度应用的范围
未作要求
±500Hz
Pmax-3dB至Pmax-28dB
Pmax-3dB至Pmax-28dB
未作要求
未作要求
未作要求
未作要求
未作要求
未作要求
未作要求
未作要求
未作要求
未作要求
未作要求
未作要求
设备准确度应用的范围
未作要求
未作要求
未作要求
未作要求
iiKAoNiKAca
测试项目
接收互调
杂散辐射
4.4.4.3性能测试
设备准确度
2，2GHzf>4GHz:±3.2dB
基站接收频段（-78dBm）：±3.0dB基站接收频段外：
f≤2.2GHz：±2.0dB（-57dBm）2.2GHz≤f≤4GHz:±2.0dB（-47dBm）/>4GHz:±4.0dB（-47dBm）
测试项目
静态传播条件下的DCH解调性能
多径衰落条件下的DCH解调性能
静态传播条件下的HS-SICHACK检测性能多径衰落条件下的DCHHS-SICHACK检测性能多径衰落条件下的E-DCHFRC解调4.5测试的前提条件
设备准确度
YD/T1850-2015
设备准确度应用的范围
未作要求
未作要求
设备准确度应用的范围
未作要求
未作要求
未作要求
未作要求
未作要求
a）被测设备安装完毕，硬件软件全部工作正常，数据正确配置并正常运行：b）辅助测试设备硬件软件全部工作正常，已完成各种逻辑数据的正确设置：c）网上辅助环境正常工作运行：d）辅助测试无线环境正常工作。4.6环境条件
4.6.1正常测试环境
在正常测试环境下进行测试时，测试条件应该介于表1所规定的最低值与最高值之间。正常测试环境条件范围
大气压
相对湿度
电源供电
4.6.2极端测试环境
4.6.2.1低温测试环境
厂家给出的标称值
可忽略
对于室内型设备，需将被测设备置于一5℃的温度条件下测试；对于室外型设备，需将被测设备置于一35℃的温度条件下测试。4.6.2.2高温测试环境
对于室内型设备，需将被测设备置于40℃C的温度条件下测试：对于室外型设备，需将被测设备置于55℃的温度条件下测试。4.6.2.3低压测试环境
该项测试需将被测设备置于厂家声明的最低电压条件下测试。最高
106kPa
HiiKANiKAca
YD/T1850-2015
4.6.2.4高压测试环境
该项测试需将被测设备置于厂家声明的最高电压条件下测试。5RNC和NodeB基本功能测试
5.1移动性管理
5.1.1PS业务切换
5.1.1.1同一NodeB内，不同小区之间的切换5.1.1.1.1同一NodeB内，不同小区之间，E-DCH信道到E-DCH信道切换测试编号：5.1.1.1.1
测试项目：同一NodeB内，不同小区之间，E-DCH信道到E-DCH信道切换测试分项：同一NodeB内，不同小区之间，E-DCH信道到E-DCH信道切换测试条件：
小区建立成功，配置好HSUPA资源池和相关控制信道测试流程：
RadioLinkAdditionRequest RadioLink Setup Reques
(TargetCat）
RadioLink
BtunReca
ALCAPlubDataTranst
hvsicachann
Phvsical Channel Roc
econfiguratior
abonCormiplele
nResoonsead
aror Solup (DCH+E-DCH)
Radio Link Daleion Regue
(SourteCell)
Radio Link Deletion RasponseCNBAP
(SourceCell）
ALCAP lubData TransportBearerRelease (DCH+E-DCH)预期结果：
1）cell1和cel12均为N频点小区，小区上下行配置均为4：2；2）cell1和cel12为同一NodeB下的异频小区，2个小区的主辅载波均配置HSUPA资源：3）调整信号强度，使UE开机驻留在较强的celll上；4）UE建立PSI交互类或背景类业务，使其承载在ScheduledE-DCH信道上，然后进行上传业务：5）调节衰减器使UE接收的RSCP满足切换门限：6）UE成功切换到cell2上，并且也承载在ScheduledE-DCH信道上，切换后用户面很快恢复正常，记录此时上下行速率：
7）更改UE的业务类型为streaming流类，使其承载在Non-scheduledE-DCH信道上，重复步骤4~6：8）RNC通知UE进行切换的RRC消息流程可以是物理信道重配、无线承载（RB）重配或传输信道重配6
5.1.1.1.2同一NodeB内，不同小区之间，E-DCH信道切换到DCH信道测试编号：5.1.1.1.2
测试项目：同一NodeB内，不同小区之间，E-DCH信道切换到DCH信道测试分项：同一NodeB内，不同小区之间，E-DCH信道切换到DCH信道测试条件：
小区建立成功，配置好HSUPA资源池和相关控制信道测试流程：
RadioLinkAdditionRequestRadioLinkSetupRequost
(TargetCell)
Radio LinkAdditionResponso/RadidqkSetupResponse TargetColl
ALCAP lub Data Transport Bearer Setup (DCH)RBReconiguratio
RB Reconfigurt
onComplete
Radia Link Deletion Requast
(Source Cell)
RadioLink Deletion Response
(Source Cell)
ALCAP lubData Transport Bearer Ralease (DCH+E-DCH)预期结果：
1）cell1和cell2均为N频点小区，小区上下行配置均为3：3：YD/T1850-2015
2）cell1和cell2为同一NodeB下的异频小区，Cell1配置HSUPA资源，Cell2为普通DCH小区：3）调整信号强度，使UE开机驻留在较强的cell1上；4）UE建立PS上行至少512kbit/s，下行64kbit/s的交互类或背景类HSUPA业务，通过人工干预，如占用部分上行信道资源，使得分配给UE的下行速率为32kbit/s业务，使其承载在ScheduledE-DCH信道上，然后进行上传业务；
5）调节衰减器使UE接收的RSCP满足切换门限：6）UE成功切换到cel12上，并且承载在普通DCH信道上，下行升速到64kbit/s，上行降速到64kbit/s，切换后用户面很快恢复正常，记录此时上下行速率；7）更改UE的业务类型为STREAMING类，使其承载在Non-scheduledE-DCH信道上，如果是保证速率业务（GBR），速率在384kbit/s以下，重复步骤4~6YD/T1850-2015
5.1.1.1.3同一NodeB内，不同小区之间，ULDCH信道切换到ULE-DCH信道测试编号：5.1.1.1.3
测试项目：同一NodeB内，不同小区之间，ULDCH信道切换到ULE-DCH信道测试分项：同一NodeB内，不同小区之间，ULDCH信道切换到ULE-DCH信道测试条件：
小区建立成功，配置好HSUPA资源池和相关控制信道测试流程：
预期结果：
RadioLink Addition Request/Radidnk
SelupReoues
(TargetCel)
Radio Link Addition Response/RadieLiok Setup Response Target CellCNBAP
ALCAP lubData Transport BearerSetup (DCHI+E-DCH)RB Recofiguratior
RB Reconfiguration Complete
Radio Link Deletion Request
(Source Cel)
Radio Link Deletion ResponseCNBAP
(SourceCell
ALCAP lub Data Transport Bearer Release (DCH)1）cell1和cel12均为N频点小区，小区上下行配置均为4：22）cell1和cell2为同一NodeB下的异频小区，Cel12配置HSUPA资源，E-PUCH配置在TS1-2，Celll为普通DCH小区：
3）调整信号强度，使UE开机驻留在较强的celll上：4）UE建立PS交互或背景类UL128K/DL32K业务，使其承载在普通DCH信道上，然后进行上传业务：
5）调节衰减器使UE接收的RSCP满足切换门限：6）UE成功切换到cel12上，并且承载在ScheduledE-DCH信道上，切换后用户面很快恢复正常，记录此时上下行速率，速率应接近终端在此时隙配比下的最大速率；7）更改UE的业务类型为STREAMING类，使其切换到cel12时业务承载在Non-scheduledE-DCH信道，重复步骤4~6
