【TB铁路运输标准】 电气化铁路接触网零部件第18部分:软横跨悬吊装置

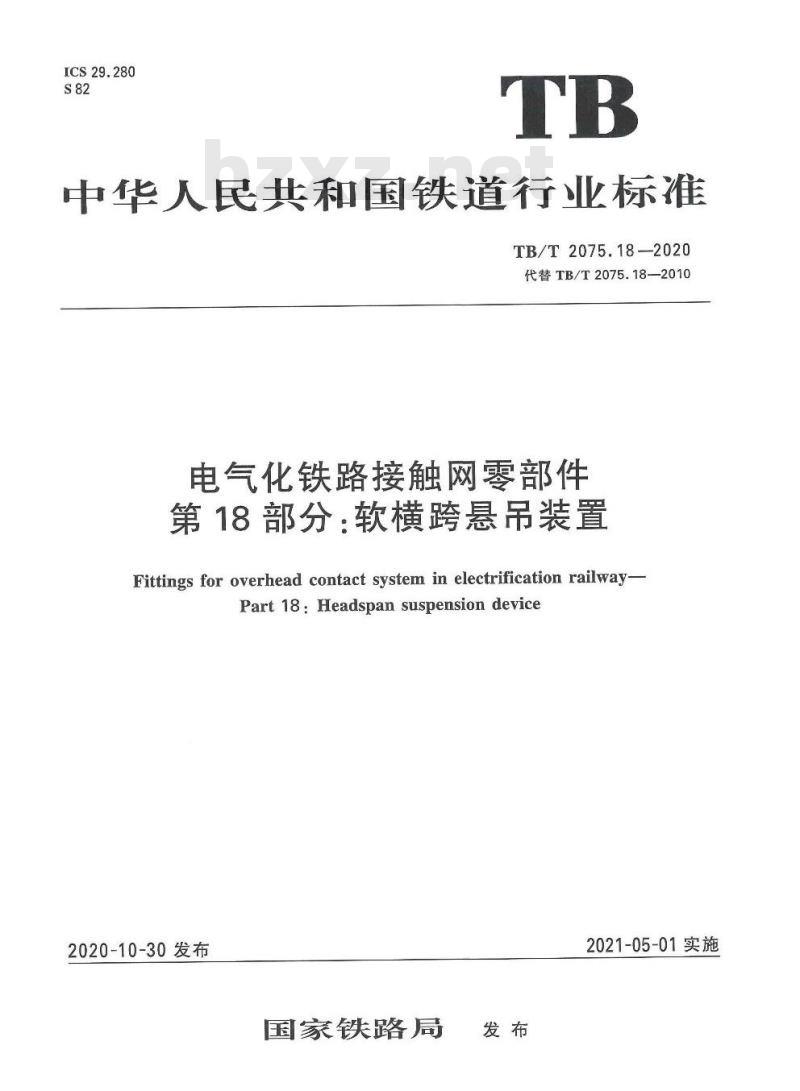

ICS29.280
中华人民共和国铁道行业标准
TB/T2075.18—2020
代替TB/T2075.18—2010
电气化铁路接触网零部件
第18部分：软横跨悬吊装置
Fittings for overhead contact system in electrification railway-Part 18: Headspan suspension device2020-10-30发布
国家铁路局
2021-05-01实施

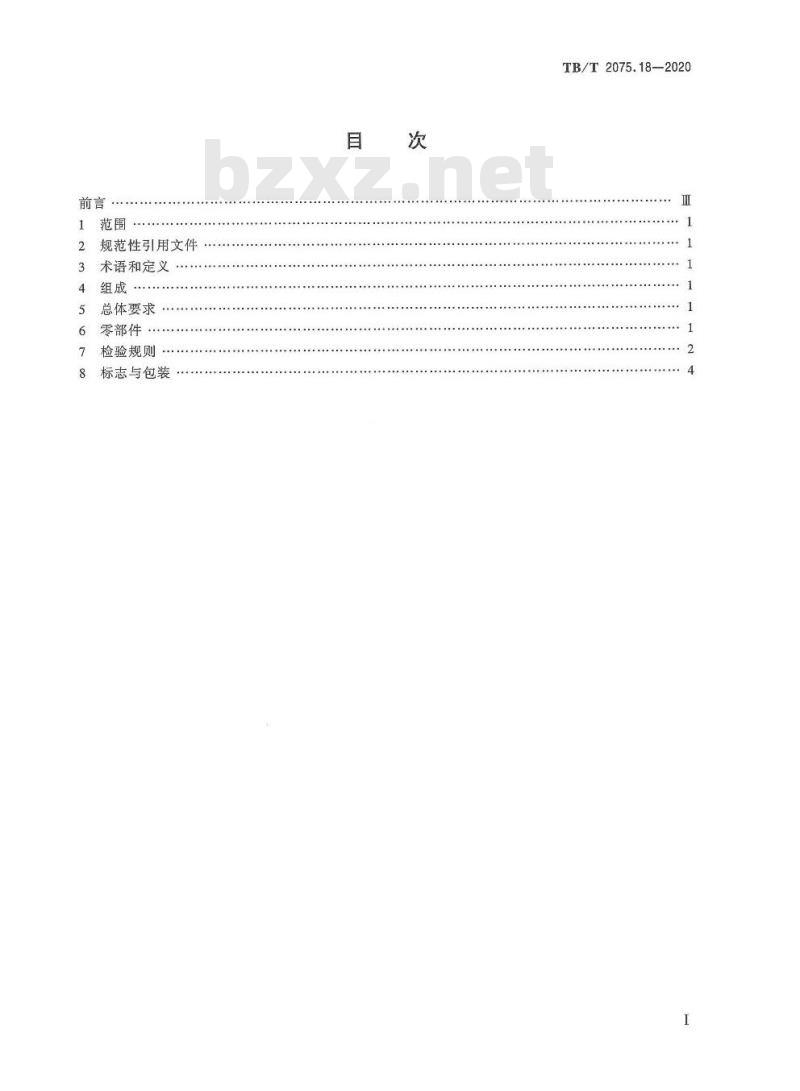

规范性引用文件
术语和定义
组成…
总体要求
零部件
检验规则
标志与包装
TB/T 2075.18-2020
TB/T2075.18—2020

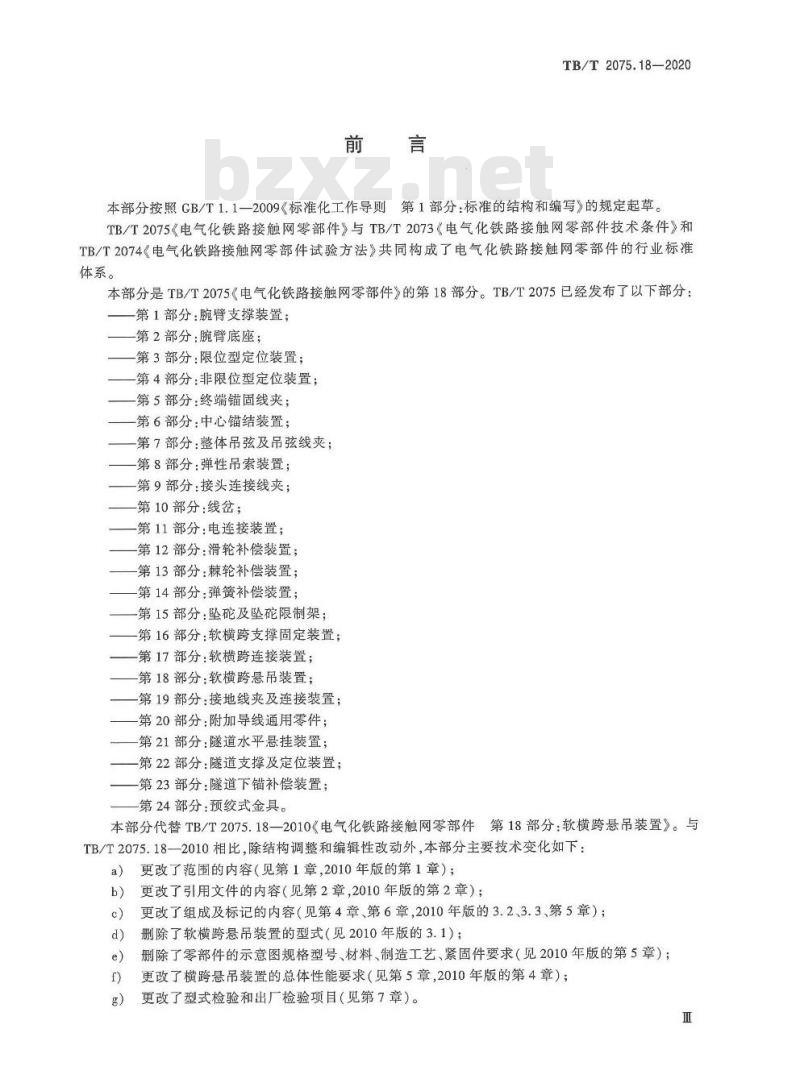

本部分按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》的规定起草。TB/T2075《电气化铁路接触网零部件》与TB/T2073《电气化铁路接触网零部件技术条件》和TB/T2074《电气化铁路接触网零部件试验方法》共同构成了电气化铁路接触网零部件的行业标准体系。
本部分是TB/T2075《电气化铁路接触网零部件》的第18部分。TB/T2075已经发布了以下部分：一第1部分：腕臂支撑装置；
-第2部分：腕臂底座；
一第3部分：限位型定位装置；
一第4部分：非限位型定位装置；—第5部分：终端锚固线夹；
第6部分：中心锚结装置；
第7部分：整体吊弦及吊弦线夹；第8部分：弹性吊索装置；
第9部分：接头连接线夹；
第10部分：线岔；
第11部分：电连接装置；
第12部分：滑轮补偿装置；
第13部分：棘轮补偿装置；
第14部分：弹簧补偿装置；
第15部分：坠能及坠限制架：
第16部分：软横跨支撑固定装置；第17部分：软横跨连接装置；
第18部分：软横跨悬吊装置；
第19部分：接地线夹及连接装置；-第20部分：附加导线通用零件；第21部分：隧道水平悬挂装置；一第22部分：隧道支撑及定位装置；一第23部分：隧道下锚补偿装置；第24部分：预绞式金具。
本部分代替TB/T2075.18—2010《电气化铁路接触网零部件第18部分：软横跨悬吊装置》。与TB/T2075.18—2010相比，除结构调整和编辑性改动外，本部分主要技术变化如下：更改了范围的内容（见第1章，2010年版的第1章）；a）
更改了引用文件的内容（见第2章，2010年版的第2章）；b)
更改了组成及标记的内容（见第4章、第6章，2010年版的3.2、3.3、第5章）；删除了软横跨悬吊装置的型式（见2010年版的3.1）；d)
删除了零部件的示意图规格型号、材料、制造工艺、紧固件要求（见2010年版的第5章）；e)
更改了横跨悬吊装置的总体性能要求（见第5章，2010年版的第4章）；更改了型式检验和出厂检验项目（见第7章）。TB/T2075.18—2020
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本部分由中铁电气化局集团有限公司提出并归口。本部分起草单位：中铁二院工程集团有限责任公司、中铁电气化局集团有限公司、中铁检验认证中心有限公司、中铁高铁电气装备股份有限公司、柳州桂通精密铸造有限公司、四川龙腾铁路器材有限公司、江苏江兴电力器材有限公司。本部分主要起草人：杨佳、王彦哲、张华、陈立明、朱娥、邹毅、张冰玲、陆彤。本部分所代替标准的历次版本发布情况：TB/T2075.18—2010;
—TB/T2075.3—2002;
——TB/T2075.4—2002;
—TB/T2075.12—2002。
1范围
电气化铁路接触网零部件
第18部分：软横跨悬吊装置
TB/T2075.18—2020
TB/T2075的本部分规定了软横跨悬吊装置的组成、类型及标记、技术要求、检验规则、标志与包装。
本部分适用于电气化铁路接触网系统软横跨中截面为50mm~80mm2的金属绞线的悬吊安装。G
规范性引用文件
下列文件中的内容通中的规范性引用而构成本文件必不可少的条款，其中注日期的引用文件，仅该日期对应的版本适用于季文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。TB/T2073-—2020
气化铁路接触网零部件技术条件TB/T2074—2020电
气化铁路接触网零部件试验方法NIHSI
术语和定义
本文件没有需要
4组成
的术语和定义
软横跨悬吊装置由横承大索线夹双横承力索线夹、悬吊滑轮等组成5总体要求
通用技术要求应符合TB/T
2020的规定。
6零部件
横承力索线夹
横承力索线夹的标记如下：
TB/T2075.18-1—2020。
6.1.2技术要求
横承力索线夹的通用技术要求应符合TB/T2073—2020的规定。横承力索线夹的性能要求如下：1
TB/T2075.18—2020
最大垂直工作荷载为7.9kN；
与横承力索间的滑动荷载应大于或等于9.8kN：破坏荷载应大于或等于23.7kN。双横承力索线夹
双横承力索线夹的标记如下：
TB/T2075.18-2—2020。
技术要求
6.2.2.1双横承力索线夹的通用技术要求应符合TB/T2073—2020的规定。6.2.2.2双横承力索线夹的性能要求如下：a)
最大垂直工作荷载为7.9kN；
与横承力索间的滑动荷载应大于或等于9.8kN：破坏荷载应大于或等于23.7kN。悬吊滑轮
类型及标记
类型命名规则及标记如下：
TB/T2075.18-3-2020
轮体材料：G为钢；T为铜合金。示例：
轮体材料为铜合金的悬吊滑轮：TB/T2075.18-3T—2020。6.3.2技术要求
6.3.2.1悬吊滑轮的通用技术要求应符合TB/T2073—2020的规定。6.3.2.2悬吊滑轮的性能要求如下：a）最大工作荷载为6.0kN；
b）破坏荷载应大于或等于18.0kN。6.3.2.3悬吊滑轮应有防线脱槽功能。滑轮轴受力后不得变形，且转动灵活。7检验规则
7.1通用检验规则应符合TB/T2073—2020的规定。7.2软横跨悬吊装置及其零件的型式检验和出厂检验项目分别应符合表1和表2的规定。2
检验项目
化学成分试验
射线探伤试验”
外观检查
标志检查
尺寸检查
组装检查
镀锌层均匀性
横承力
索线夹
零件名称
双横承力
索线夹
悬吊滑轮
Enoosan
镀锌层厚度试验
紧固力矩试验
滑动荷载试验
破坏荷载试验
疲劳试验
注：“\表示需要检验的项目
仅适用于铸造零件。
仅适用于热浸镀锌零件。
检验项目
外观检查
标志检查
尺寸检查
横派力
索线夹
型式检验
技术要求对应条款
图样，TB/T2073—2020
TB/T2073—2020
图样，TB/T2073—2020
图样，TB/T2073-
图样，TB/T2073-2020
图样，TB/T2073—2020
612.6.2.2
6.1.2,6 2.2,6.3.2
TB/T2073
“表示不需要做检验的项目。
出厂检验
零件名称
双横承
力索线夹
悬吊滑轮
技术要求对应条款
图样，TB/T2073—2020
图样，TB/T2073—2020
TB/T2075.18-2020
检验方法对应条款
TB/T2074—2020
TB/T2074—2020
TB/T2074-2020
TB/T2074——2020
TB/T2074—2020
TB/T2074—2020
TB/T2074—2020
TB/T2074—2020
TB/T2074—2020
TB/T20742020
TB/T2074—2020
TB/T2074—2020
检验方法对应条款
TB/T2074—2020
TB/T2074—2020
TB/T 2074—2020
TB/T2075.18—2020
检验项目
组装检查
镀锌层厚度试验www.bzxz.net
滑动荷载试验
破坏荷载试验
横承力
索线夹
零件名称
双横承
力索线夹
出厂检验（续）
悬吊滑轮
技术要求对应条款
图样，TB/T2073—2020
6.1.2,6.2.2
6.1.2,6.2.2,6.3.2
注：“V\表示需要检验的项目，“一”表示不需要做检验的项目。8标志与包装
标志与包装应符合TB/T2073—2020的规定。4
检验方法对应条款
TB/T2074—2020
TB/T2074—2020
TB/T2074-—2020
TB/T2074—2020
