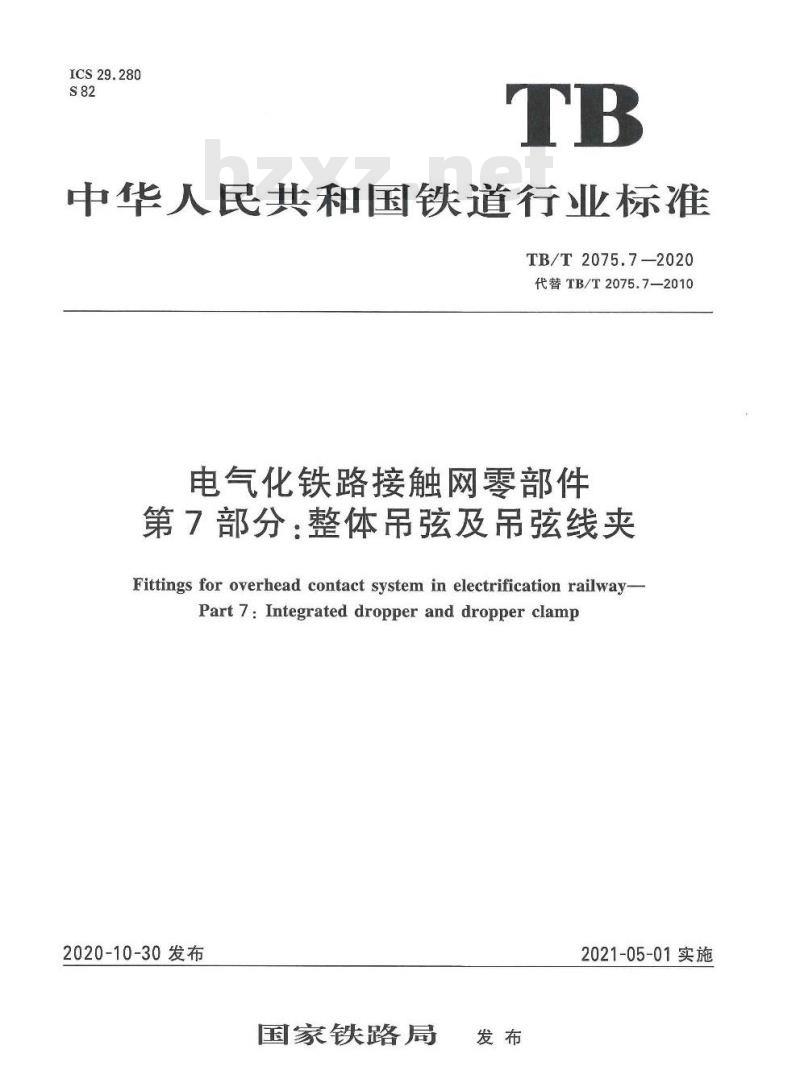

【TB铁路运输标准】 电气化铁路接触网零部件第7部分:整体吊弦及吊弦线夹

TB/T 2075.7-2020.Fittings for overhead contact system in electrification railway-Part 7: Integrated dropper and dropper clamp.
1范围
TB/T 2075.7TB/T2075的本部分规定了整体吊弦及非整体吊弦用吊弦线夹(以下简称吊弦线夹)的组成类型及标记技术要求、检验规则标态与包装。
TB/T 2075.7适用于电气化铁路接触网系统中承力索上悬吊接触线的整体吊弦及在接触悬挂中的吊弦线夹。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
TB/T2073-2020-电气化铁路接触网零部件技术条件
TB/T 2074- 2020万电 气化铁路接触网零部件试验方法
TB/T 3111- 2017电气化铁路用铜及铜合金绞线
3术语和定义
本文件没有需要界定的术语和定义。
4整体吊弦的组成
整体吊弦主要由接触线吊兹线夹、承力索吊弦线夹、吊弦线等组成。
5总体要求
整体吊弦及非整体吊弦用吊弦线夹的通用技术要求应符合TB/T2073--2020的规定。
6零部件
6.1整体吊弦
6.1.1 类型及标记
类型命名规则及标记如下:
6.1.2 技术要求
6.1.2.1整体 吊弦的最大垂直工作荷载为1.3 kN。
6.1.2.2整体吊弦中接触线吊弦线夹与接触线间的滑动荷载大于或等于1.0kN。
6.1.2.3 整体吊弦中螺栓型承力索吊弦线夹与承力索间的滑动荷载大于或等于1.0 kN。
6.1.2.4整体吊弦中无螺栓型承力索吊弦线夹与承力索间的滑动荷载大于或等于0.6kN。
6.1.2.5 压接后,吊弦线与压接管(或压接导流环)之间的滑动荷载大于或等于2.0 kN;吊弦棒与接触线吊弦线夹之间的滑动荷载大于或等于2.0kN。
