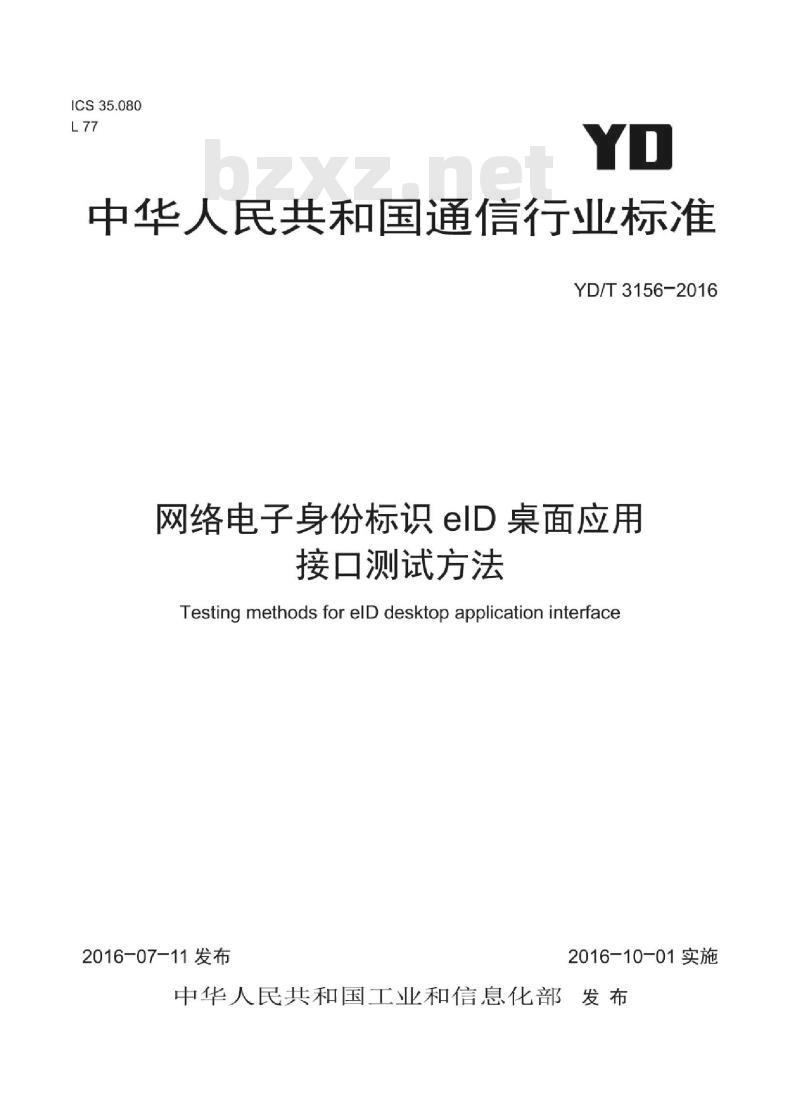

ICS35.080
中华人民共和宝通信行标准
YD/T3156-2016
网络电子身份标识eID桌面应用
接口测试方法
Testing methods for elD desktop application interface2016-07-11发布
2016-10-01实施

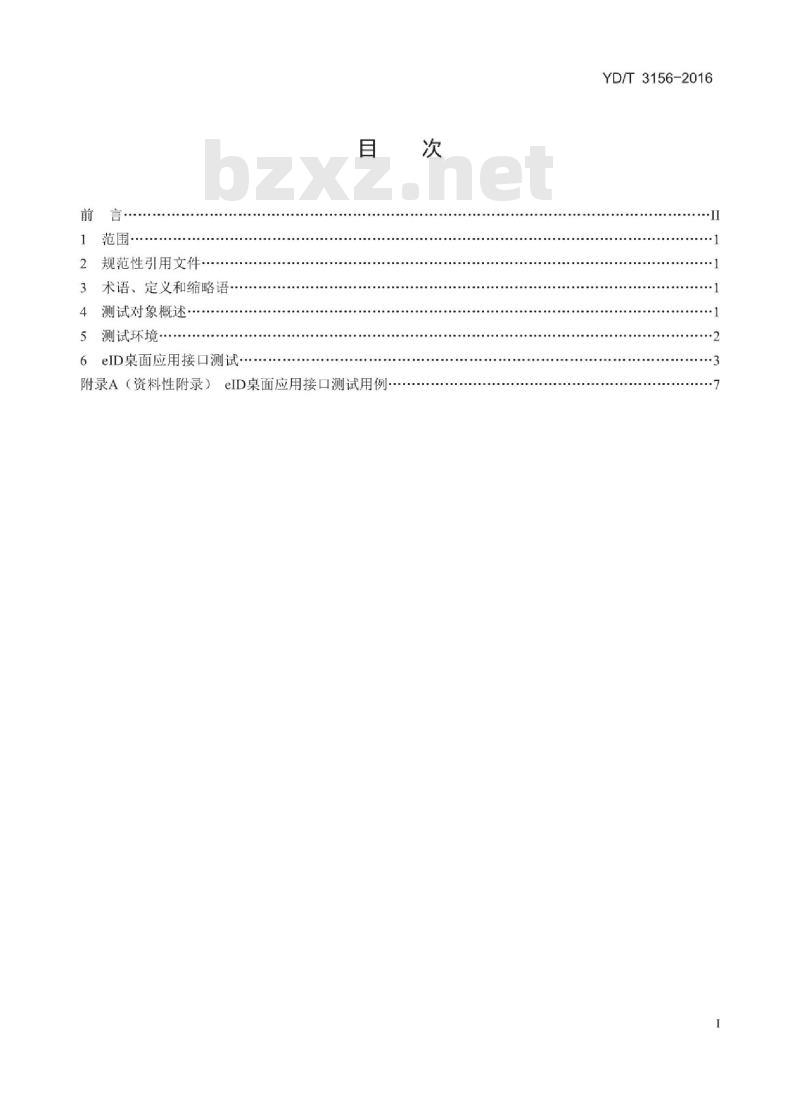

中华人民共和国工业和信息化部发布前
范围·
2规范性引用文件
3术语、定义和缩略语
4测试对象概述
5测试环境·
6eID桌面应用接口测试·
附录A（资料性附录）eID桌面应用接口测试用例·次
YD/T3156-2016
YD/T3156-2016

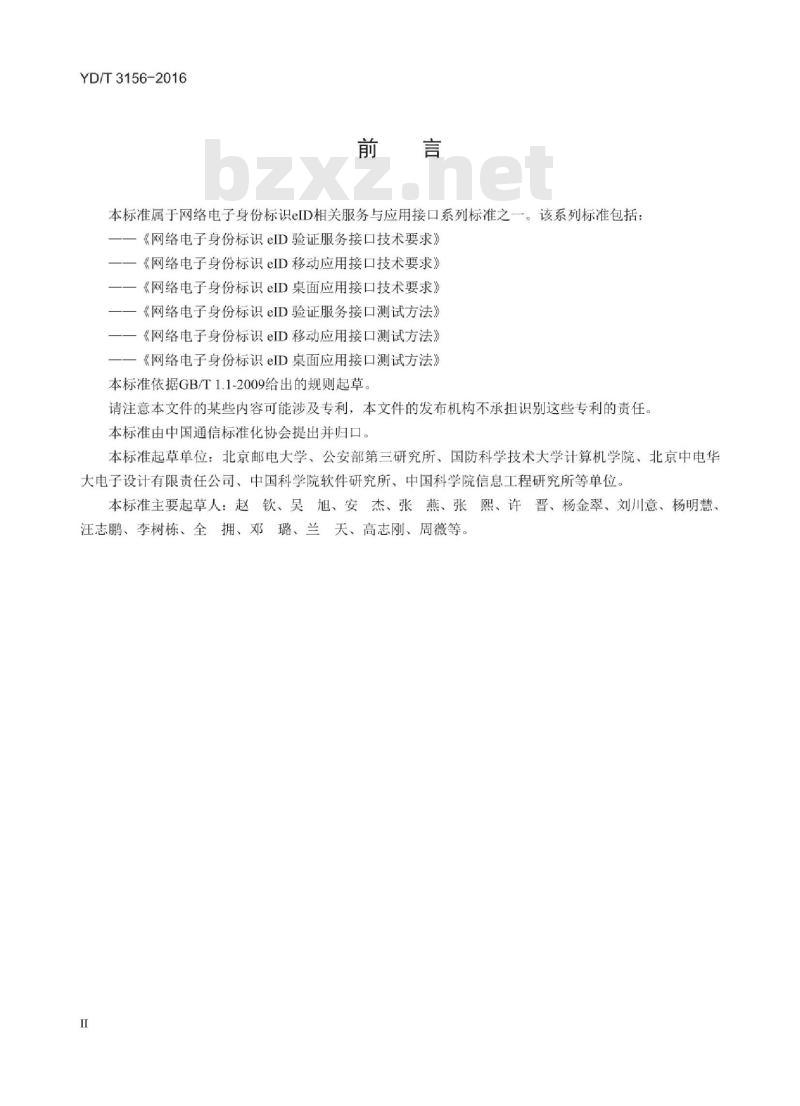

本标准属于网络电子身份标识eID相关服务与应用接口系列标准之一。该系列标准包括：《网络电子身份标识eID验证服务接口技术要求》《网络电子身份标识eID移动应用接口技术要求》《网络电子身份标识eID桌面应用接口技术要求》《网络电子身份标识eID验证服务接口测试方法》《网络电子身份标识eID移动应用接口测试方法》《网络电子身份标识eID桌面应用接口测试方法》本标准依据GB/T1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任本标准由中国通信标准化协会提出并归口。本标准起草单位：北京邮电大学、公安部第三研究所、国防科学技术大学计算机学院、北京中电华大电子设计有限责任公司、中国科学院软件研究所、中国科学院信息工程研究所等单位。本标准主要起草人：赵钦、吴旭、安杰、张燕、张熙、许晋、杨金翠、刘川意、杨明慧、汪志鹏、李树栋、全拥、邓璐、兰天、高志刚、周薇等。Ⅱ
iiKAoi KAca

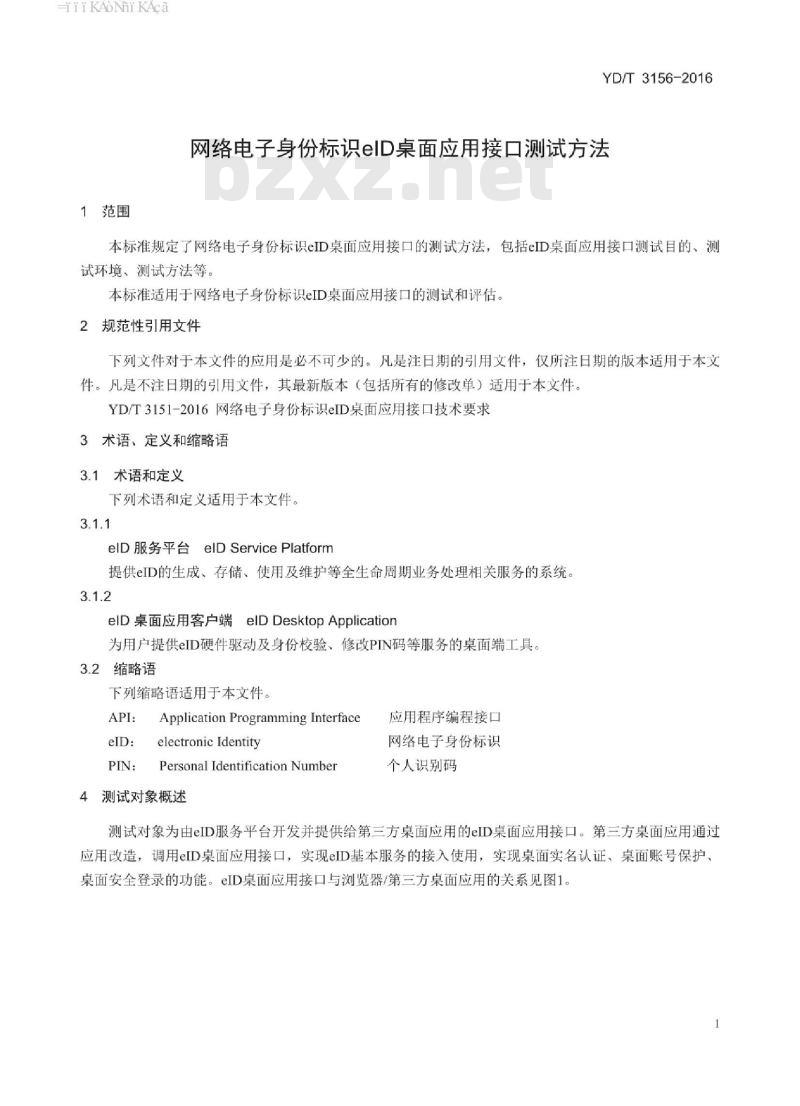

1范围
YD/T3156-2016
网络电子身份标识eD桌面应用接口测试方法本标准规定了网络电子身份标识eID桌面应用接口的测试方法，包括eID桌面应用接口测试目的、测试环境、测试方法等。
本标准适用于网络电子身份标识eID桌面应用接口的测试和评估。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YD/T3151-2016网络电子身份标识eID桌面应用接口技术要求3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。3.1.1
elD服务平台elDServicePlatform提供eID的生成、存储、使用及维护等全生命周期业务处理相关服务的系统。3.1.2
elDDesktopApplication
eID桌面应用客户端
为用户提供eID硬件驱动及身份校验、修改PIN码等服务的桌面端工具。3.2缩略语
下列缩略语适用于本文件。
API:Application Programming InterfaceeID：
electronic Identity
PIN:Personal Identification Number4测试对象概述
应用程序编程接口
网络电子身份标识
个人识别码
测试对象为由eID服务平台开发并提供给第三方桌面应用的eID桌面应用接口。第三方桌面应用通过应用改造，调用eID桌面应用接口，实现eID基本服务的接入使用，实现桌面实名认证、桌面账号保护、桌面安全登录的功能。eID桌面应用接口与浏览器/第三方桌面应用的关系见图1。1
HiiKAoNiKAca
YD/T3156-2016
5测试环境
eID桌面应用客户端
eID桌面应用接口
浏览器
/第三方桌面应用

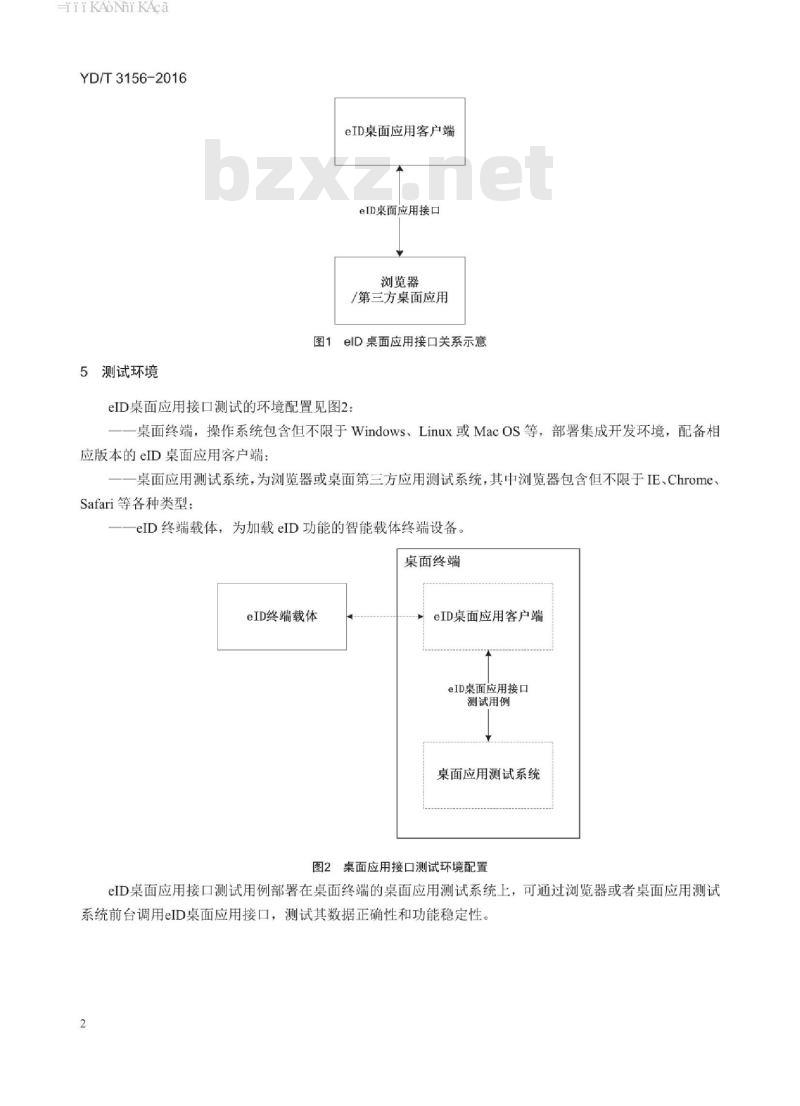

图1elD桌面应用接口关系示意
eID桌面应用接口测试的环境配置见图2：桌面终端，操作系统包含但不限于Windows、Linux或MacOs等，部署集成开发环境，配备相应版本的eID桌面应用客户端：
桌面应用测试系统，为浏览器或桌面第三方应用测试系统，其中浏览器包含但不限于IE、Chrome、Safari等各种类型：
eID终端载体，为加载eID功能的智能载体终端设备。桌面终端
eID终端载体
eID桌面应用客户端
eID桌面应用接口
测试用例
桌面应用测试系统
图2桌面应用接口测试环境配置
eID桌面应用接口测试用例部署在桌面终端的桌面应用测试系统上，可通过浏览器或者桌面应用测试系统前台调用eID桌面应用接口，测试其数据正确性和功能稳定性。iiiKAoiKAca
6elD桌面应用接口测试
6.1elD桌面应用客户端安装检测测试项目：eID桌面应用客户端安装检测测试依据：见YD/T1023-2014中6.2.1。测试目的：第三方桌面应用可以检测eID桌面应用客户端是否正确安装测试过程：
YD/T3156-2016
1）桌面操作系统未安装eID桌面应用客户端，插入符合规范的eID终端载体，桌面应用测试系统调用该接口，查看并记录结果；
2）eID桌面应用客户端存在异常或缺失，导致未能完全加载，插入符合规范的eID终端载体，桌面应用测试系统调用该接口，查看并记录结果：3）eID桌面应用客户端工作正常，插入符合规范的eID终端载体，桌面应用测试系统调用该接口，查看并记录结果
预期结果：
1）在步骤1）、2）中，加载eID桌面应用客户端失败，返回安装最新版本的eID桌面应用客户端的URL.
2）在步骤3）中，加载eID桌面应用客户端成功。3）测试用例参考附录A.1
6.2中文提示信息获取
测试项目：eID桌面应用客户端安装检测测试依据：见YD/T1023-2014中6.2.2测试目的：第三方桌面应用可以正确获取中文提示信息预置条件：桌面操作系统已安装eID桌面应用客户端，并加载正常测试过程：
1）设置输入参数为数字类型，桌面应用测试系统调用该接口查看中文提示信息：2）设置输入参数为非数字类型，桌面应用测试系统调用该接口查看中文提示信息3）设置输入参数为NULL，桌面应用测试系统调用该接口查看中文提示信息预期结果：
1）在步骤1）中，可以根据数字类型的输入参数，获得相应的中文提示信息。2）在步骤2）、3）中，无法识别输入参数，提示输入参数错误。3）测试用例参考附录A.2
iiiKAoNiKAca
YD/T3156-2016
6.3版本号获取
测试项目：版本号获取
测试依据：见YD/T1023-2014中6.2.3测试目的：第三方桌面应用可以正确获取版本号预置条件：桌面操作系统已安装eID桌面应用客户端，并加载正常测试过程：
桌面应用测试系统调用该接口，查看是否可以获取eID桌面应用客户端的版本号预期结果：
1）可以获得相应的版本号，并返回对应的返回码。2）测试用例参考附录A.3
设备插拔检测启动
测试项目：设备插拔检测启动
测试依据：见YD/T1023-2014中6.2.4测试目的：第三方桌面应用可以检测到用户进行设备插拨预置条件：桌面操作系统已安装eID桌面应用客户端，并加载正常测试过程：
1）插拔符合规范的eID设备，桌面应用测试系统调用该接口，查看是否可以检测到eID设备2）插拔其他种类的终端设备，桌面应用测试系统调用该接口，查看是否可以检测到eID设备预期结果：
1）在步骤1）中可以检测到eID设备插拨，并获得最新的读卡器和银行尾号列表，同时返回相应的返回码。
2）在步骤2）中检测不到eID设备插拔，不做响应。3）测试用例参考附录A.4
iiiKAoiKAca
6.5设备插拨检测终止
测试项目：设备插拨检测终正
测试依据：见YD/T1023-2014中6.2.5测试目的：第三方桌面应用可以检测到用户终止设备插拨预置条件：桌面操作系统已安装eID桌面应用客户端，并加载正常测试过程：
YD/T3156-2016
1）未进行设备插拔开始检测时，桌面应用测试系统调用该接口，进行设备插拔终止检测：2）已检测到设备插拔开始，但未完成读取设备中信息时，桌面应用测试系统调用该接口，进行设备插拨终止检测；
3）完成设备信息读取时，桌面应用测试系统调用该接口，进行设备插拔终止检测预期结果：
1）在步骤1）、2）中可检测到设备插拔终止，但无法完成eID相关操作，并返回相应的返回码。2）在步骤3）中可检测到设备插拔终止，并完成相应的eID操作。3）测试用例参考附录A.5
6.6随机数获取
测试项目：随机数获取
测试依据：见YD/T1023-2014中6.2.6测试目的：第三方桌面应用可以根据读取的数据进行随机数获取操作预置条件：桌面操作系统已安装eID桌面应用客户端，并加载正常：已经检测到开始设备插拔测试过程：
1）对读取到的数据如读卡器名、待杂凑数据、杂凑类型等，桌面应用测试系统调用该接口进行随机数获取操作；
2）在步骤1）中使用非法读卡器名称，后同：3）在步骤1）中使用非法杂凑数据，后同；4）在步骤1）中使用非法杂凑类型，后同预期结果：
1）在步骤1）中可以获得eID杂凑数据，并获得相应的返回码：2）在步骤2）、3）、4）中无法获得eID杂凑数据，并获得相应的返回码。3）测试用例参考附录A.6
iiiKAoNiKAca
YD/T3156-2016
6.7签名数据
测试项目：签名数据
测试依据：见YD/T1023-2014中6.2.7测试目的：第三方桌面应用可以将读取的数据进行签名操作预置条件：桌面操作系统已安装eID桌面应用客户端，并加载正常：已经检测到开始设备插拔测试过程：
1）对读取到的数据如读卡器名、待签名数据、签名类型等，第三方桌面应用调用该接口进行数据签名操作。
2）在步骤1）中使用非法读卡器名称，后同：3）在步骤1）中使用非法签名数据，后同；4）在步骤1）中使用非法签名类型，后同预期结果：
1）在步骤1）中可以获得eID签名值，并获得相应的返回码，弹出验证PIN码对话框。2）在步骤2）、3）、4）中无法获得eID签名数据，并获得相应的返回码。3）测试用例参考附录A.7
HiiKAoNiKAca
A.1elD桌面应用客户端安装检测编号
附录A
（资料性附录）
elD桌面应用接口测试用例
执行条件
操作系统未安装任何版本的eID桌面应用客户端主机eID桌面应用客户端的版本低于升级服务器中最低版本
主机eID桌面应用客户端的版本高于升级服务器中最低版本
中文提示信息获取
输入参数
输入参数为数字类型
输入参数为非数字类型
输入参数为NULL
版本号获取
直接调用该接口
设备插拔开始检测
测试条件
测试条件
插拔符合规范的eID设备
插拔其他种类的终端设备
设备插拔终止检测
测试条件
未进行设备插拔开始检测时
已检测到设备插拔开始，但未完成读取设备中信息时
完成设备信息读取时
YD/T3156-2016
预期输出
eID桌面应用客户端加载失败，返回安装最新版本的eID桌面应用客户端的URLeID桌面应用客户端加载成功，表示不需要升级
预期输出
获得相应的中文提示信息
无法识别输入参数，提示输入参数错误预期输出
获得相应的eID桌面应用客户端版本号预期输出
可以检测到eID设备插拔，并获得最新的读卡器和银行尾号列表
检测不到eID设备插拔，不做响应预期输出下载标准就来标准下载网
终止设备插拔，但无法完成eID相关操作终止设备插拔，并完成相应的eID操作7
YD/T3156-2016
A.6杂凑数据
测试条件
对读取到的数据如读卡器名、待杂凑数据、杂类型等，进行数据杂凑操作
使用非法读卡器名称，进行数据杂凑操作使用非法杂凑数据，进行数据杂凑操作使用非法杂凑类型，进行数据杂凑操作A.7签名数据
测试条件
对读取到的数据如读卡器名、待签名数据、签名类型等，进行数据签名操作
使用非法读卡器名称，进行数据签名操作使用非法签名数据，进行数据签名操作使用非法签名类型，进行数据签名操作预期输出
可以获得数据杂凑结果
无法获得数据杂凑结果
预期输出
可以获得签名结果
无法获得数据签名结果
