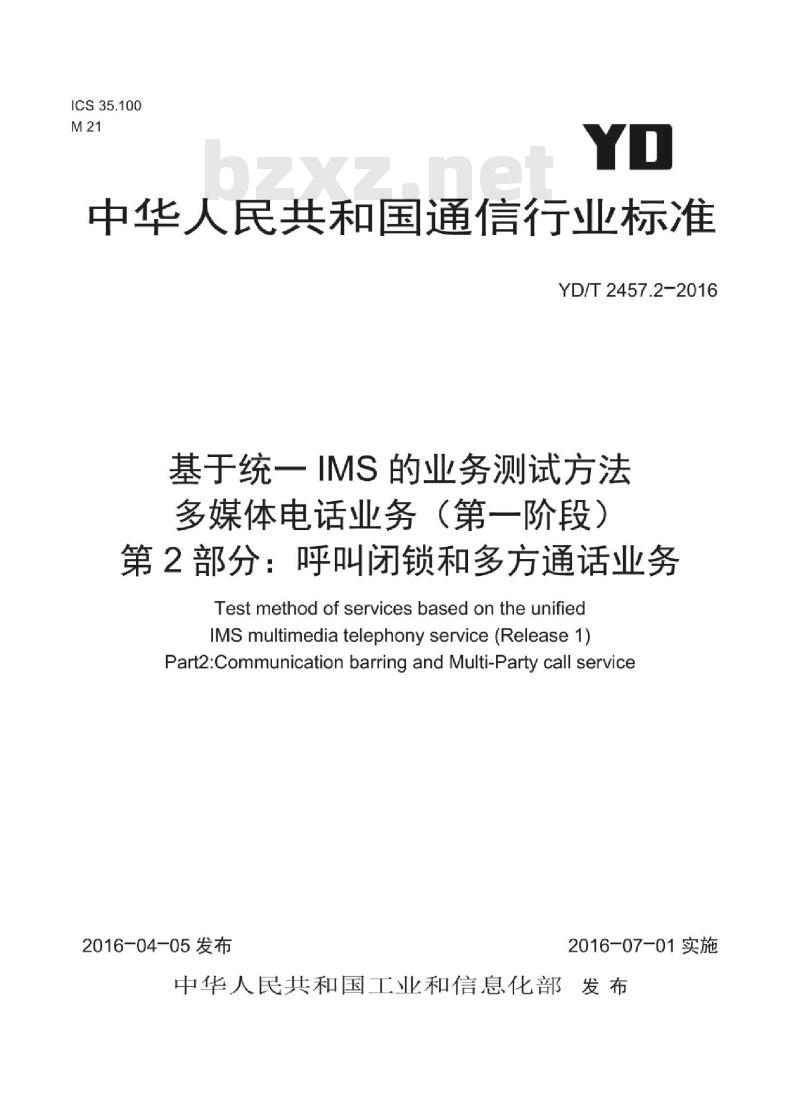

【YD通讯标准】 基于统一 IMS 的业务测试方法多媒体电话业务(第一阶段) 第2部分:呼叫闭锁和多方通话业务

ICS35.100
中华人民共和宝玉通信行标准
YD/T2457.2-2016
基于统一IMS的业务测试方法
多媒体电话业务（第一阶段）
第2部分：呼叫闭锁和多方通话业务Testmethod of servicesbasedontheunifiedIMS multimedia telephony service (Release1)Part2:Communication barring and Multi-Party call service2016-04-05发布
2016-07-01实施

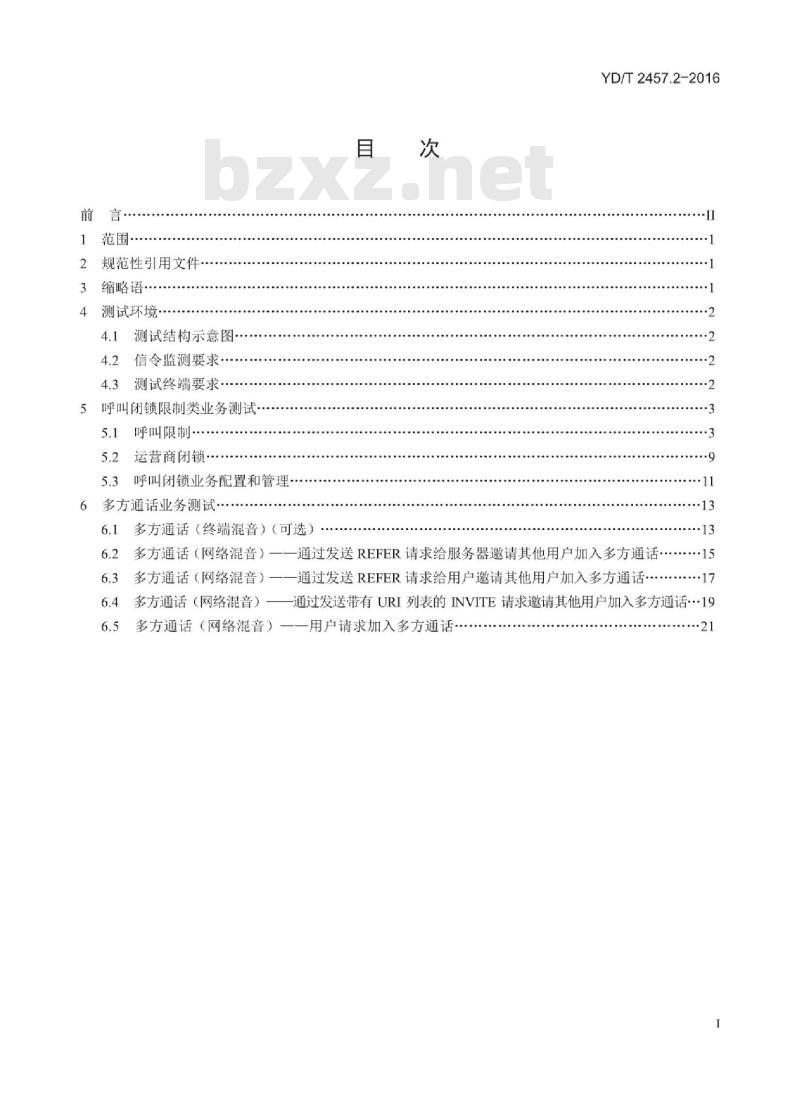

中华人民共和国工业和信息化部发布前
规范性引用文件
缩略语·
4测试环境·
4.1测试结构示意图
4.2信令监测要求
4.3测试终端要求
5呼叫闭锁限制类业务测试·
5.1呼叫限制
5.2运营商闭锁··
5.3呼叫闭锁业务配置和管理
6多方通话业务测试·
6.1多方通话（终端混音）（可选）目
YD/T2457.2-2016
一通过发送REFER请求给服务器邀请其他用户加入多方通话··156.2多方通话（网络混音）一
6.3多方通话（网络混音）一一通过发送REFER请求给用户邀请其他用户加入多方通话··176.4多方通话（网络混音）一
一通过发送带有URI列表的INVITE请求邀请其他用户加入多方通话19多方通话（网络混音）一
一用户请求加入多方通话
YD/T2457.2-2016

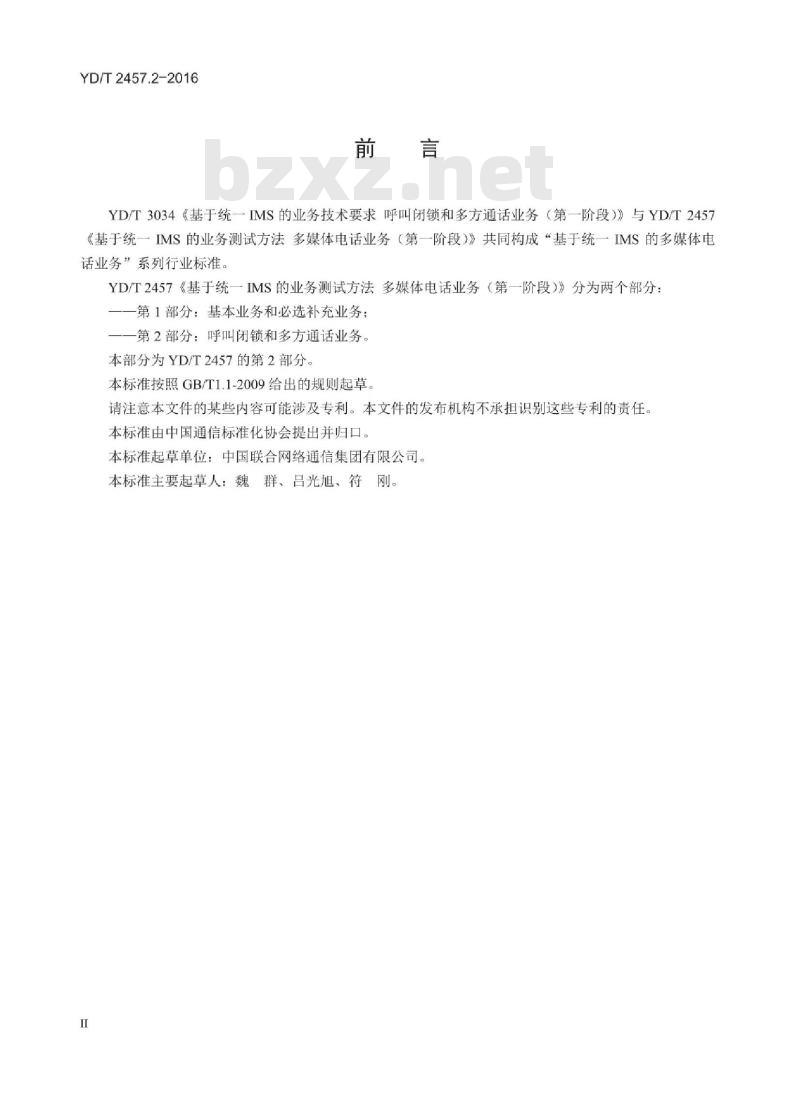

YD/T3034《基于统一IMS的业务技术要求呼叫闭锁和多方通话业务（第一阶段）》与YD/T2457《基于统一IMS的业务测试方法多媒体电话业务（第一阶段）》共同构成“基于统一IMS的多媒体电话业务”系列行业标准。
YD/T2457《基于统一IMS的业务测试方法多媒体电话业务（第一阶段）》分为两个部分：第1部分：基本业务和必选补充业务；一第2部分：呼叫闭锁和多方通话业务本部分为YD/T2457的第2部分。
本标准按照GB/T1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任本标准由中国通信标准化协会提出并归口。本标准起草单位：中国联合网络通信集团有限公司。本标准主要起草人：魏群、吕光旭、符刚。I
HiiKAoNiKAca

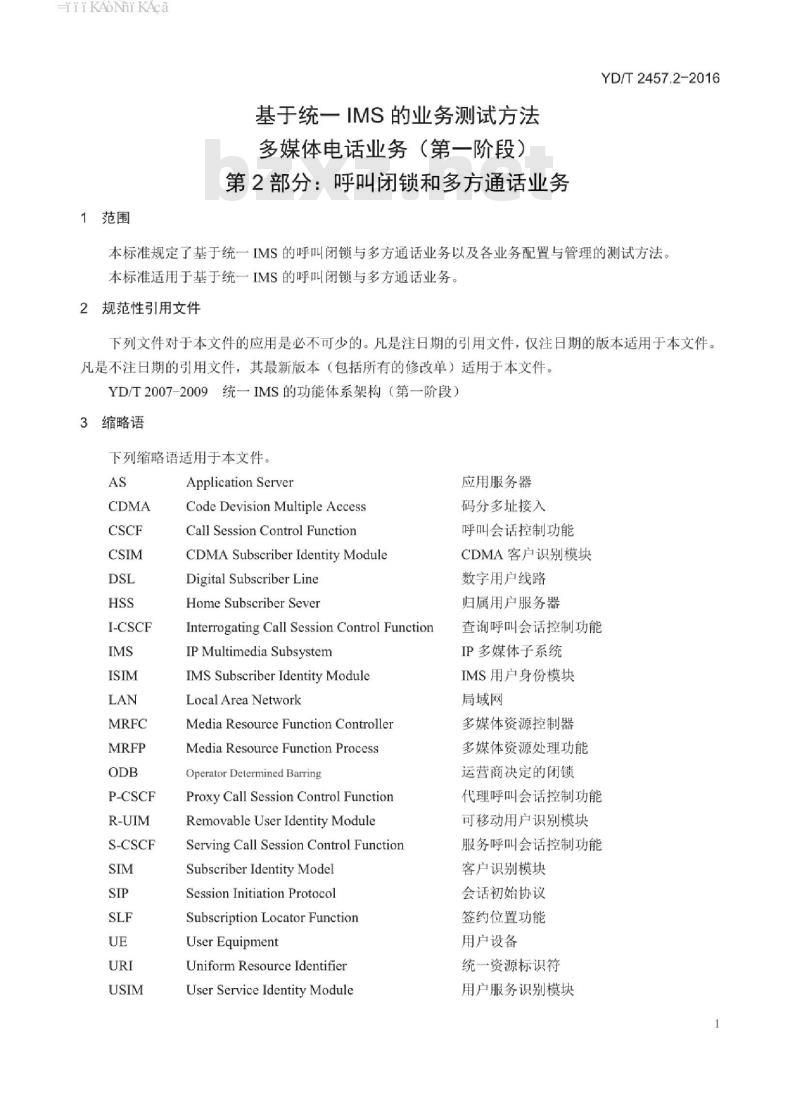

1范围
基于统一IMS的业务测试方法
多媒体电话业务（第一阶段）
第2部分：呼叫闭锁和多方通话业务YD/T2457.2-2016
本标准规定了基于统一IMS的呼叫闭锁与多方通话业务以及各业务配置与管理的测试方法。本标准适用于基于统一IMS的呼叫闭锁与多方通话业务。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YD/T2007-2009统一IMS的功能体系架构（第一阶段）3缩略语
下列缩略语适用于本文件。
I-CSCF
P-CSCF
S-CSCF
Application Server
Code Devision Multiple AccessCall Session Control FunctionCDMA Subscriber Identity ModuleDigital Subscriber Line
Home Subscriber Sever
Interrogating Call Session Control FunctionIP Multimedia Subsystem
IMS Subscriber Identity ModuleLocal Area Network
Media Resource Function ControllerMedia Resource Function ProcessOperator Determined Barring
Proxy Call Session Control FunctionRemovable User Identity ModuleServingCall SessionControlFunctionSubscriber Identity Model
Session Initiation Protocol
Subscription Locator FunctionUser Equipment
Uniform Resource Identifier
User Service Identity Module应用服务器
码分多址接入www.bzxz.net
呼叫会话控制功能
CDMA客户识别模块
数字用户线路
归属用户服务器
查询呼叫会话控制功能
IP多媒体子系统
IMS用户身份模块
局域网
多媒体资源控制器
多媒体资源处理功能
运营商决定的闭锁
代理呼叫会话控制功能
可移动用户识别模块
服务呼叫会话控制功能
客户识别模块
会话初始协议
签约位置功能
用户设备
统一资源标识符
用户服务识别模块
HiiKAoNiKAca
YD/T2457.2-2016

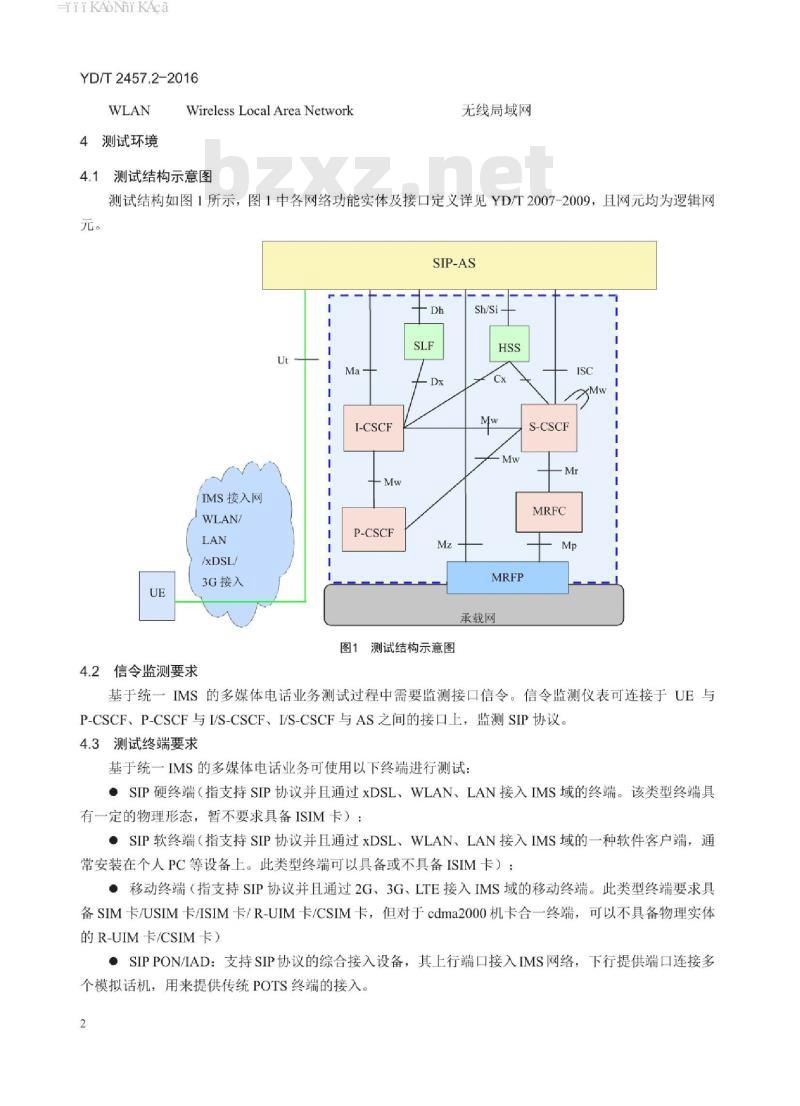

4测试环境
WirelessLocalAreaNetwork
测试结构示意图
无线局域网
测试结构如图1所示，图1中各网络功能实体及接口定义详见YD/T2007-2009，且网元均为逻辑网元。
SIP-AS
IMS接入网
/xDSL/
4.2信令监测要求
3G接入
I-CSCF
P-CSCF
测试结构示意图
承载网
S-CSCF
基于统一IMS的多媒体电话业务测试过程中需要监测接口信令。信令监测仪表可连接于UE与P-CSCF、P-CSCF与IS-CSCF、I/S-CSCF与AS之间的接口上，监测SIP协议。4.3测试终端要求
基于统一IMS的多媒体电话业务可使用以下终端进行测试：●SIP硬终端（指支持SIP协议并且通过xDSL、WLAN、LAN接入IMS域的终端。该类型终端具有一定的物理形态，暂不要求具备ISIM卡）：·SIP软终端（指支持SIP协议并且通过xDSL、WLAN、LAN接入IMS域的一种软件客户端，通常安装在个人PC等设备上。此类型终端可以具备或不具备ISIM卡）；移动终端（指支持SIP协议并I通过2G、3G、LTE接入IMS域的移动终端。此类型终端要求具备SIM卡/USIM卡/ISIM卡/R-UIM卡/CSIM卡，但对于cdma2000机卡合一终端，可以不具备物理实体的R-UIM卡/CSIM卡）
●SIPPON/IAD：支持SIP协议的综合接入设备，其上行端口接入IMS网络，下行提供端口连接多个模拟话机，用来提供传统POTS终端的接入。2
iikAoNiKAca
YD/T2457.2-2016
●H.248PON/IAD/AG：支持H.248协议的综合接入设备，其上行端口接入AGCF，下行提供端口连接多个模拟话机，用来提供传统POTS终端的接入。对于使用2G、3G和LTE接入方式的移动终端，要求终端具备UICC卡，可以包含SIM/USIM/ISIM：对于SIP软终端，可以具备或不具备ISIM卡；对于SIP硬终端和SIPIAD，暂不要求具备ISIM卡。
5呼叫闭锁限制类业务测试
5.1呼叫限制
5.1.1呼入限制（ICB）
测试编号：
测试项目：
测试分项目：
测试预置条件：
测试信令流程：
测试步骤：
预期结果：
测试说明：
呼叫限制
根据主叫号码
呼入限制-根据主叫号码
1）IMS系统设备运行正常：
2）用户A和用户B均为IMS网络下用户：3）用户B申请了根据主叫号码呼入限制业务，A用户属于B用户设置的限制名单中A甬户客网
INVITE
100Trying
603/403
INVITE
100Trying
603/403
1）A用户呼叫B用户：
B用户
S-CSCF
INVITE
100Trying
603/403
B甬产
业务AS
如集亚务配制了为主而
！通户进行放音通知，则
！应有附加的控制媒体服
务器进行放音流程
2）呼入被拒绝，A用户可能听到呼叫限制的语音提示1）呼入被拒绝：
2）如果业务提供了为主叫进行语音通知，则用户应听到呼叫限制的语音提示，流程如5.3.1放音流程：
3）若无语音提示，检查原因值为603/403MMTELAS能够正确处理用户的呼叫流程3
HiiKAoNiKAca
YD/T2457.2-2016
5.1.2呼入限制
测试编号：
测试项目：
测试分项目：
测试预置条件：
测试信令流程：
测试步骤：
预期结果：
测试说明：
根据媒体（可选）
呼入限制
呼入限制一一根据媒体
1）IMS系统设备运行正常；
2）用户A，B均为IMS网络下用户：3）用户B申请了根据媒体呼入限制业务：限制所有的视频呼入，但不限制语音呼入1）A用户视频呼叫B用户：
2）呼入被拒绝，A用户可能听到呼出限制的语音提示：3）A用户语音呼叫B用户，B振铃通话1）视频呼入被拒绝，而语音呼入仍然允许：2）如果业务提供了为主叫进行语音通知，则用户应听到呼叫限制的语音提示，流
程如5.3.1放音流程：
3）若无语音提示，检查原因值为603/403MMTELAS能够正确处理用户的呼叫流程HiiKAoNiKAca
5.1.3呼入限制
测试编号：
测试项目：
测试分项目：
测试预置条件：
测试信令流程：
测试步骤：
预期结果：
测试说明：
根据时间
呼入限制
呼入限制一一根据时间
1）IMS系统设备运行正常：
2）用户A，B均为IMS网络下用户：YD/T2457.2-2016
3）用户B有根据时间呼入限制业务：限制某个特定时间段的呼入电话1）在那个时间段内A用户呼叫B用户：2）呼入被拒绝，A用户可能听到呼出限制的语音提示：3）在那个时间段外A用户呼叫B用户，B振铃通话1）时间段内的呼入被拒绝，而时间段外的呼入仍然允许：2）如果业务提供了为主叫进行语音通知，则用户应听到呼出限制的语音提示，流
程如5.3.1放音流程：
3）若无语音提示，检查原因值为603/403MMTELAS能够正确处理用户的呼叫流程5
HiiKAoNiKAca
YD/T2457.2-2016
5.1.4呼出限制
测试编号：
测试项目：
测试分项目：
测试预置条件：
测试信令流程：
测试步骤：
预期结果：
测试说明：
根据被叫号码
呼叫限制
呼出限制一一根据被叫号码
1）IMS系统设备运行正常：
2）用户A和用户B均为IMS网络下用户：3）用户A申请了根据被叫号码呼出限制业务，B用户属于A用户设置的限制名单中A
A甫声
IP-CSCF
INVITE
100Trying
603/403
INVITE
100Trying
603/403
1）A用户呼叫B用户：
A用户
s-CSCF
INVITE
100Trying
603/403
用产一
业务AS
東亚务配制了为主邮
佣户进行放音通知，则
应有附加的控制媒体服
务器进行放音流程
2）呼出被拒绝，A用户可能听到呼出限制的语音提示1）呼出被拒绝；
2）如果业务提供了为主叫进行语音通知，则用户应听到呼出限制的语音提示，流程如5.3.1放音流程；
3）若无语音提示，检查原因值为603/403MMTELAS能够正确处理用户的呼叫流程HiiKAoNiKAca
5.1.5呼出限制
测试编号：
测试项目：
测试分项目：
测试预置条件：
测试信令流程：
测试步骤：
预期结果：
测试说明：
根据媒体（可选）
呼出限制
呼出限制一一根据媒体
1）IMS系统设备运行正常：
2）用户A，B均为IMS网络下用户：YD/T2457.2-2016
3）用户A有根据媒体类型呼出限制业务：限制所有的视频呼出，但不限制语音呼出1）A用户视频呼叫B用户：
2）呼出被拒绝，A用户可能听到呼出限制的语音提示：3）A用户语音呼叫B用户，B振铃通话1）视频呼出被拒绝，而语音呼出仍然允许2）如果业务提供了为主叫进行语音通知，则用户应听到呼出限制的语音提示，流
程如5.3.1放音流程：
3）若无语音提示，检查原因值为603/403MMTELAS能够正确处理用户的呼叫流程7
YD/T2457.2-2016
呼出限制
测试编号：
测试项目：
测试分项目：
测试预置条件：
测试信令流程：
测试步骤：
预期结果：
测试说明：
根据时间
呼出限制
呼出限制一一根据时间
1）IMS系统设备运行正常：
2）用户A，B均为IMS网络下用户：3）用户A有根据时间呼出限制业务：限制某个特定时间段的呼出电话1）在那个时间段内A用户呼叫B用户；2）呼出被拒绝，A用户可能听到呼出限制的语音提示：3）在那个时间段外A用户呼叫B用户，B振铃通话1）时间段内的呼出被拒绝，而时间段外的呼出仍然允许：2）如果业务提供了为主叫进行语音通知，则用户应听到呼出限制的语音提示，流
程如5.3.1放音流程
3）若无语音提示，检查原因值为603/403MMTELAS能够正确处理用户的呼叫流程5.2
运营商闭锁
5.2.1闭锁所有出呼叫
测试编号：
测试项目：
测试分项目：
测试预置条件：
测试信令流程：
测试步骤：
预期结果：
测试说明：
闭锁所有出呼叫
1）IMS系统设备运行正常：
2）用户注册到IMS网络
YD/T2457.2-2016
1）对于IMS用户A，运营者设定为ODB：闭锁所有出呼叫业务2）IMS用户A呼叫用户B：
3）用户A听呼出限制提示音，然后挂机主叫能否听到正确的提示音
MMTELAS能够正确处理用户的呼叫流程9
