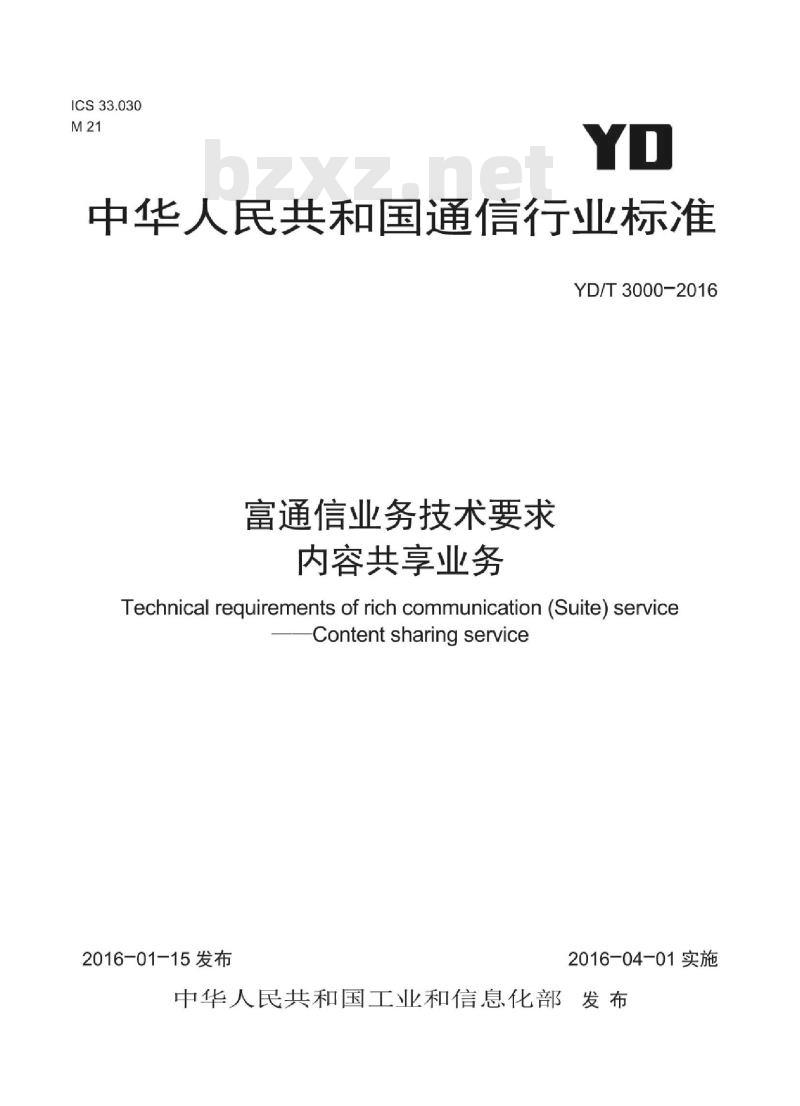

【YD通讯标准】 富通信业务技术要求内容共享业务

ICS33.030
中华人民共和宝玉通信行标准
YD/T3000-2016
富通信业务技术要求
内容共享业务
Technicalreguirementsofrichcommunication(Suite)serviceContentsharingservice
2016-01-15发布
2016-04-01实施
中华人民共和国工业和信息化部发布前

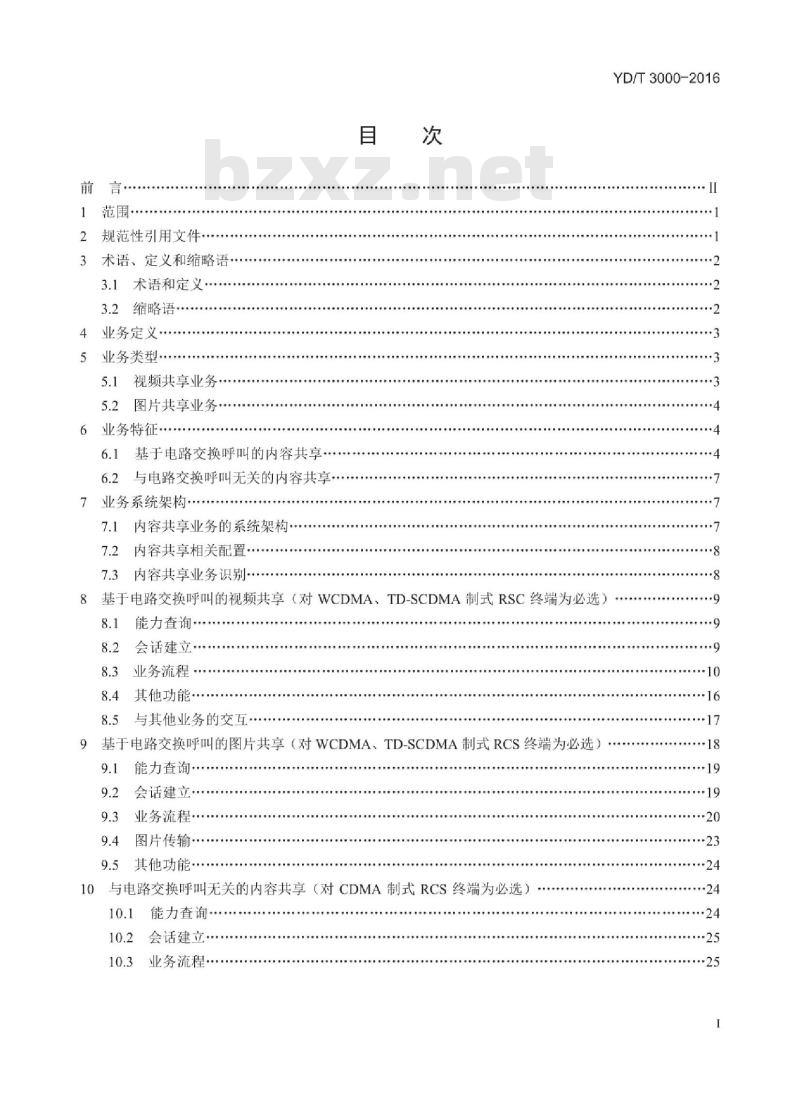

2规范性引用文件：
3术语、定义和缩略语…
3.1术语和定义
3.2缩略语
4业务定义
5业务类型
5.1视频共享业务
5.2图片共享业务..
6业务特征·
6.1基于电路交换呼叫的内容共享6.2与电路交换呼叫无关的内容共享7业务系统架构·
7.1内容共享业务的系统架构·
7.2内容共享相关配置
7.3内容共享业务识别
8基于电路交换呼叫的视频共享（对WCDMA、TD-SCDMA制式RSC终端为必选）8.1
能力查询·
会话建立
业务流程·
其他功能
与其他业务的交互·
9基于电路交换呼叫的图片共享（对WCDMA、TD-SCDMA制式RCS终端为必选）9.1
能力查询·…
会话建立
业务流程
图片传输…
9.5其他功能
与电路交换呼叫无关的内容共享（对CDMA制式RCS终端为必选）……10
能力查询·
会话建立
业务流程
YD/T3000-2016
YD/T3000-2016

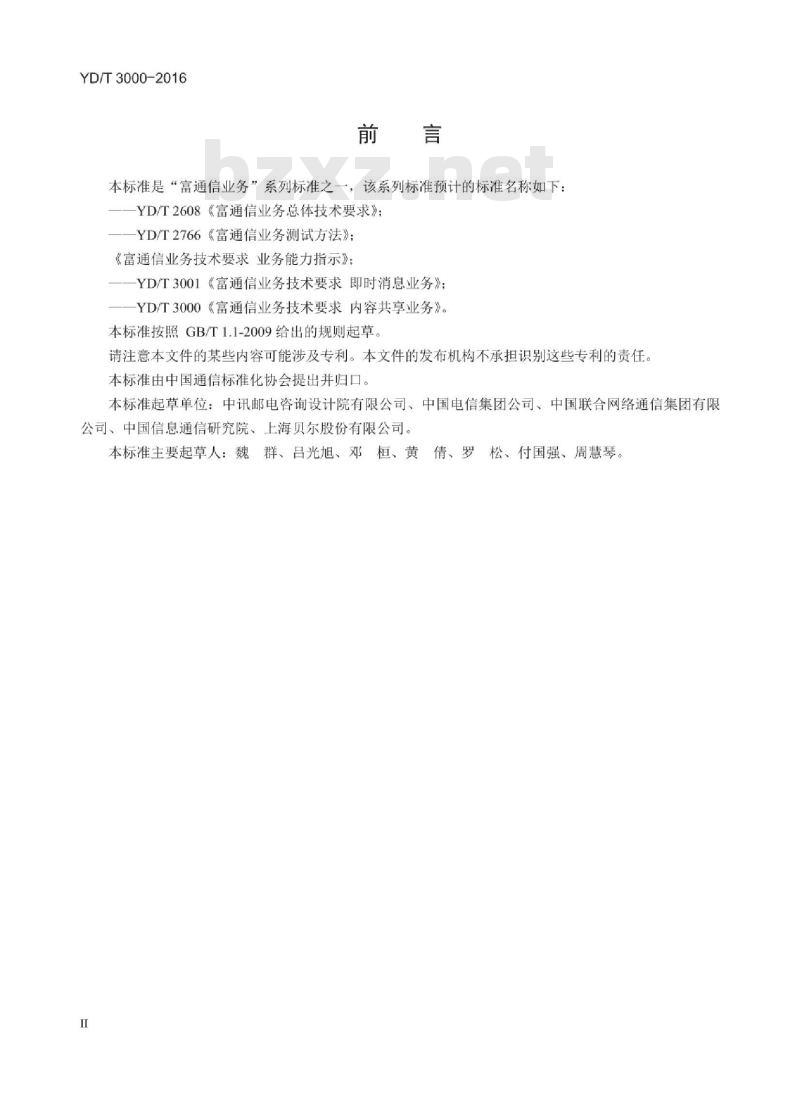

本标准是“富通信业务”系列标准之一，该系列标准预计的标准名称如下：YD/T2608《富通信业务总体技术要求》；YD/T2766《富通信业务测试方法》；《富通信业务技术要求业务能力指示》；YD/T3001《富通信业务技术要求即时消息业务》：YD/T3000《富通信业务技术要求内容共享业务》本标准按照GB/T1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：中讯邮电咨询设计院有限公司、中国电信集团公司、中国联合网络通信集团有限公司、中国信息通信研究院、上海贝尔股份有限公司。本标准主要起草人：魏群、吕光旭、邓桓、黄倩、罗松、付国强、周慧琴。
HiiKAoNiKAca

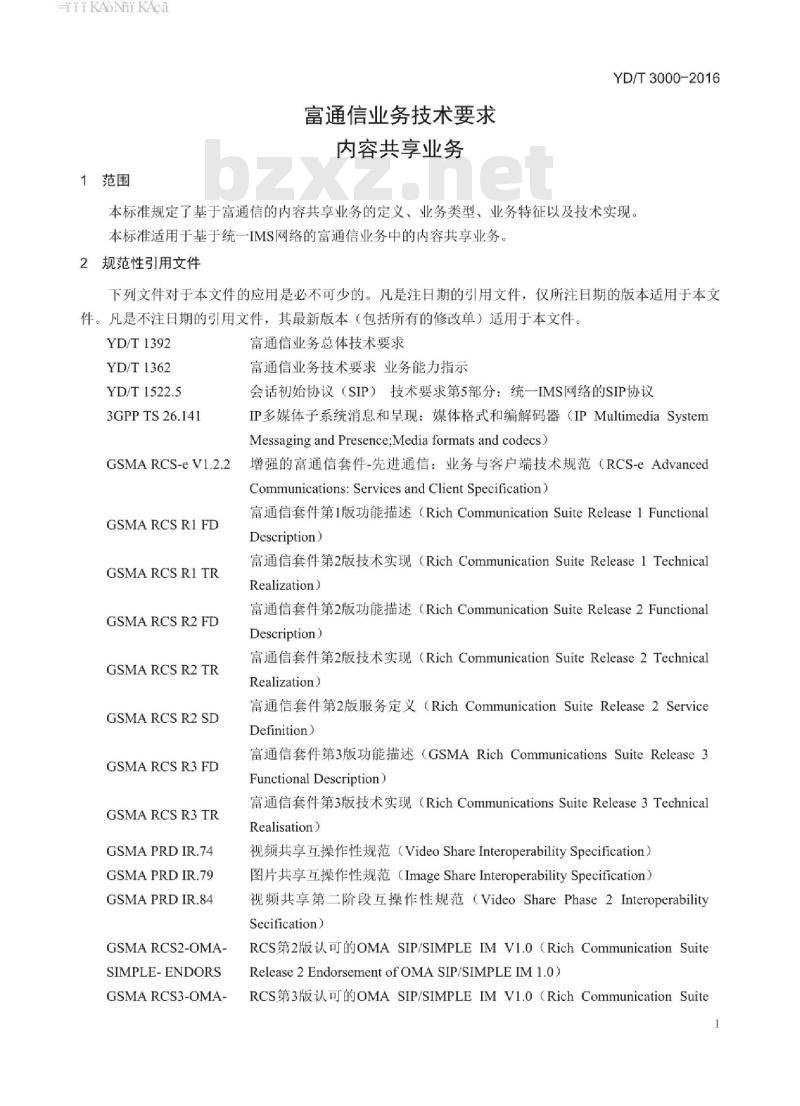

1范围
富通信业务技术要求
内容共享业务
YD/T3000-2016
本标准规定了基于富通信的内容共享业务的定义、业务类型、业务特征以及技术实现。本标准适用于基于统一IMS网络的富通信业务中的内容共享业务。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YD/T1392
YD/T1362
YD/T1522.5
3GPPTS26.141
GSMA RCS-e V1.2.2
GSMARCS R1FD
GSMA RCS R1 TR
GSMARCSR2FD
GSMA RCS R2 TR
GSMARCS R2 SD
GSMA RCS R3 FD
GSMARCSR3 TR
GSMA PRD IR.74
GSMA PRD IR.79
GSMA PRD IR.84
GSMA RCS2-OMA-
SIMPLE-ENDORS
GSMARCS3-OMA-
富通信业务总体技术要求
富通信业务技术要求业务能力指示会话初始协议（SIP）技术要求第5部分：统一IMS网络的SIP协议IP多媒体子系统消息和呈现：媒体格式和编解码器（IPMultimediaSystemMessaging andPresence;Media formats and codecs)增强的富通信套件-先进通信：业务与客户端技术规范（RCS-eAdvancedCommunications: Services and Client Specification)富通信套件第1版功能描述（RichCommunicationSuiteRelease1FunctionalDescription）
富通信套件第2版技术实现（RichCommunicationSuiteRelease1TechnicalRealization)
富通信套件第2版功能描述（RichCommunicationSuiteRelease2FunctionalDescription）
富通信套件第2版技术实现（RichCommunicationSuiteRelease2TechnicalRealization)
富通信套件第2版服务定义（RichCommunicationSuiteRelease2ServiceDefinition)
富通信套件第3版功能描述（GSMARichCommunicationsSuiteRelease3FunctionalDescription）
富通信套件第3版技术实现（RichCommunicationsSuiteRelease3TechnicalRealisation)
视频共享互操作性规范（VideoShareInteroperabilitySpecification）图片共享互操作性规范（ImageShareInteroperabilitySpecification）视频共享第二阶段互操作性规范（VideoSharePhase2InteroperabilitySecification)
RCS第2版认可的OMASIP/SIMPLEIMV1.0（RichCommunicationSuiteRelease2EndorsementofOMASIP/SIMPLEIM1.0)RCS第3版认可的OMASIP/SIMPLEIMV1.0（RichCommunication SuiteHiiKANiKAca
YD/T3000-2016
SIMPLE-ENDORS
IETFRFC3016
IETFRFC3550
IETFRFC3984
IETFRFC4975
IETFRFC5547

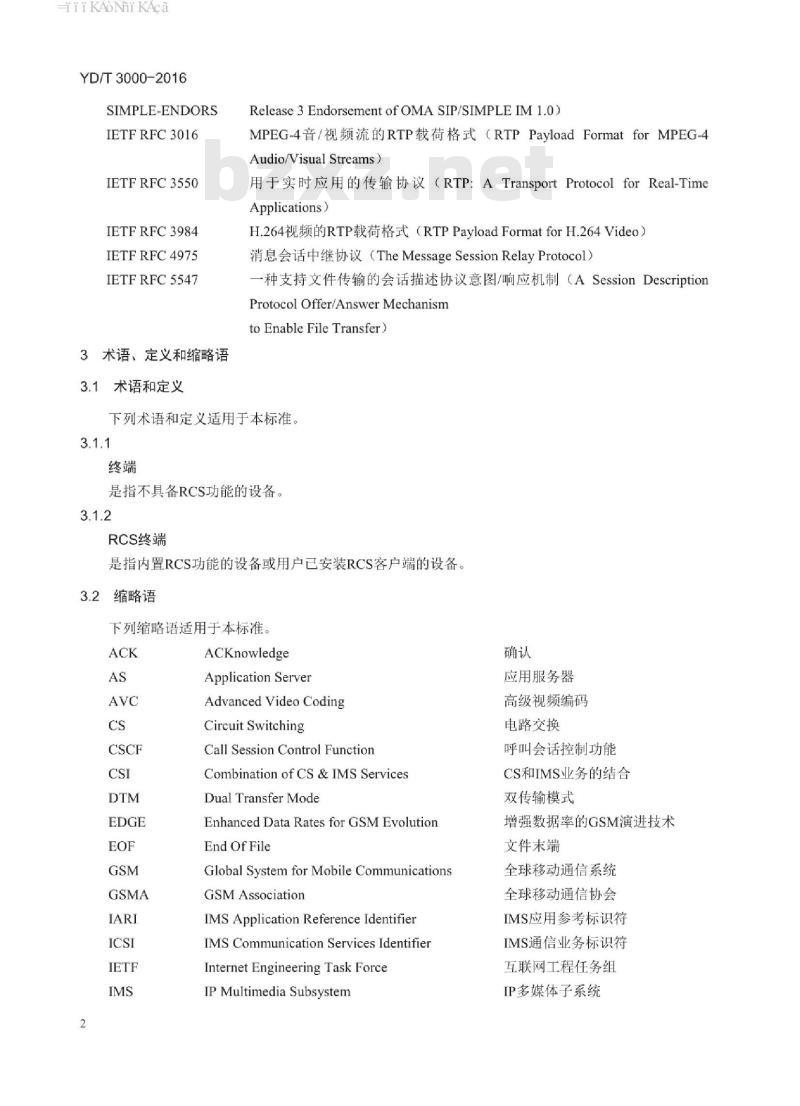

3术语、定义和缩略语
3.1术语和定义
Release3EndorsementofOMASIP/SIMPLEIM1.0)MPEG-4音/视频流的RTP载荷格式（RTPPayloadFormatforMPEG-4Audio/Visual Streams)
用于实时应用的传输协议（RTP：ATransportProtocolforReal-TimeApplications
H.264视频的RTP载荷格式（RTPPayloadFormatforH.264Video）消息会话中继协议（TheMessageSessionRelayProtocol）-种支持文件传输的会话描述协议意图/响应机制（ASessionDescriptionProtocol Offer/Answer Mechanismto EnableFile Transfer)
下列术语和定义适用于本标准。3.1.1
是指不具备RCS功能的设备。
RCS终端
是指内置RCS功能的设备或用户已安装RCS客户端的设备3.2缩略语
下列缩略语适用于本标准。
ACKnowledge
Application Server
Advanced Video Coding
Circuit Switching
Call Session Control FunctionCombinationof CS&IMSServicesDual Transfer Mode
EnhancedDataRatesforGSMEvolutionEndOfFile
Global SystemforMobileCommunicationsGSM Association
IMS Application Reference IdentifierIMS Communication Services IdentifierInternet Engineering Task ForceIP Multimedia Subsystem
应用服务器
高级视频编码
电路交换
呼叫会话控制功能
CS和IMS业务的结合
双传输模式
增强数据率的GSM演进技术
文件末端
全球移动通信系统
全球移动通信协会
IMS应用参考标识符
IMS通信业务标识符
互联网工程任务组
IP多媒体子系统
HiiKAoNiKAca
MSISDN
TD-SCDMA
4业务定义
Internet Protocol
LongTermEvolution
MovingPictures Experts GroupMobile Station ISDN number
MessageSessionRelayProtocol
Network Node Interface
Open Mobile Alliance
Peer-to-Peer
Packet Data Protocol
Public Land Mobile Network
Packet Switching
Qos Class Identifier
Quality of Service
Rich Communication Suite
Real-time Transport ProtocolSession Border Controller
Session Description ProtocolSession Initiation Protocol
SecureRTP
Time Division-Synchronization Code DivisionMultiple Access
User Equipment
UniversalMobileTelecommunicationsSystemUniform Resource Identifier
Uniform Resource Name
Wideband CodeDivision Multiple Access互联网协议
长期演进计划
运动图像专家组
移动用户号码
YD/T3000-2016
消息会话中继协议
网络节点接口
开放移动联盟
端到端
分组数据协议
公用陆地移动通信网
分组交换
服务质量类别标识
服务质量
富通信套件
实时传输协议
会话边界控制器
会话描述协议
会话发起协议
安全的RTP
时分一同步码分多址
用户设备
通用移动通信系统
统一资源标识符
统一资源命名
宽带码分多址
内容共享（ContentSharing）业务是指用户交换不同类型内容的一种服务，分为基于电路交换呼叫的内容共享和与电路交换呼叫无关的内容共享。共享的内容可以是视频和图片。5业务类型
视频共享业务
视频共享（VideoSharing）业务是指两个RCS终端之间交换视频内容的一种服务。视频可以来自：前置摄像头（如果RCS终端支持）后置摄像头（如果RCS终端支持）视频文件（本地存储的）
iiiKAoiKAca
YD/T3000-2016
用户应当知道视频共享业务是否可用。两个RCS终端需要更新对端可以支持的能力，以提供正确的能力指示。
视频共享是单向的，但可以在每个方向同时建立图片和/或视频共享会话，例如用户A共享内容给用户B时，用户B也可以同时共享内容给用户A。每个共享会话都是独立的，并且单独进行处理。如果RCS终端支持双向视频共享，则可以在两个方向上同时发起独立的视频共享会话。当两个方向同时进行内容共享时，如果其中一个用户的覆盖条件发生改变，那么覆盖条件改变的设备应当终止该设备发起的共享会话。该种情况也适用于一个方向进行视频共享而另一个方向进行图片共享的混合情况。
对视频共享来说，首选的媒体传输协议是IETFRFC3550中描述的RTP：如果有安全需求，可以使用SRTP或IPSec。
5.2图片共享业务
图片共享（ImageSharing）业务是指两个RCS终端之间交换图片内容的一种服务。图片可以来自：使用前置摄像头拍摄的图片（如果RCS终端支持）·使用后置摄像头拍摄的图片（如果RCS终端支持）·图片文件（本地存储的）
用户应当知道图片共享业务是否可用。两个RCS终端需要更新对端可以支持的能力，以提供正确的能力指示。
图片共享是单向的，共享会话相关内容与视频共享业务相同。对图片共享来说，首选的媒体传输协议是IETFRFC4975中描述的MSRP：如果有安全需求，可以使用MSRPoverTLS或IPSec
6业务特征
6.1基于电路交换呼叫的内容共享基于电路交换呼叫的内容共享可以在进行CS语音呼叫的同时共享图片和视频。本业务特征适用于所有3G制式的RCS终端，对于CDMA2000制式RCS终端，使用Wi-Fi接入时能支持该业务。
该业务为单向一对一，即每个共享会话发送接收方均为单一用户。基于电路交换呼叫的内容共享的特点包括：
在CS语音呼叫过程中，能够共享内容：用户设备应当支持CS语音流和PS数据流并发。内容共享可以由CS语音呼叫的任何一方触发；·
接收方可以选择接受或拒绝内容共享邀请；·内容共享会话与CS语音呼叫之间的影响：一一内容共享会话的结束不会导致语音通话结束：一一语音通话结束会自动终止内容共享会话。6.1.1支持在呼叫建立成功后和呼叫过程中的能力交换4
HiiKAoNiKAca
YD/T3000-2016
支持使用SIPOPTIONS消息在呼叫建立成功后进行能力交换，以及在呼叫过程中RCS终端能力发生改变时使用SIPOPTIONS消息通知对端能力发生改变。6.1.2支持在呼叫过程中共享视频支持在呼叫过程中进行能力交换后，当呼叫双方均支持视频共享业务时，一方向另一方共享视频。6.1.3支持发送方在呼叫过程中停止共享中的视频支持在呼叫过程中，由发送方发起，停止正在共享中的视频。6.1.4支持接收方在呼叫过程中停止共享中的视频支持在呼叫过程中，由接收方发起，停止正在共享中的视频。6.1.5支持在呼叫过程中当能力不可用时停止共享中的视频支持在呼叫过程中正在共享视频时，当某一方的视频共享能力不可用，但分组域仍然连接时，停止正在共享中的视频。
当进行视频共享的RCS终端失去能力时，存在以下几种情况·发送方失去发送视频的能力：这种情况下，BYE消息由发送方客户端发起，当接收方客户端收到BYE消息后发送OPTIONS消息进行能力交换，确定发送方的能力。·接收方失去接收视频的能力：这种情况下，BYE消息由接收方客户端发起，当发送方客户端收到BYE消息后发送OPTIONS消息进行能力交换，确定接收方的能力。·发送方和接收方都失去了共享视频的能力：这种情况下，BYE消息将由第一个失去视频共享能力的一方发起
6.1.6支持在呼叫过程中共享图片支持在呼叫过程中进行能力交换后，当呼叫双方均支持图片共享业务时，一方向另一方共享图片。6.1.7支持发送方在呼叫过程中停止共享中的图片支持在呼叫过程中，由发送方发起，停止正在共享中的图片。6.1.8支持接收方在呼叫过程中停止共享中的图片支持在呼叫过程中，由接收方发起，停止正在共享中的图片。6.1.9支持在呼叫过程中当能力不可用时停止共享中的图片支持在呼叫过程中正在共享图片时，当某一方的图片共享能力不可用时，停止正在共享中的图片。当进行图片共享的RCS终端失去能力时，存在以下几种情况：●发送方失去发送图片的能力：这种情况下，BYE消息由发送方客户端发起，当接收方客户端收到BYE消息后发送OPTIONS消息进行能力交换，确定发送方的能力。·接收方失去接收图片的能力：这种情况下，BYE消息由接收方客户端发起，当发送方客户端收到BYE消息后发送OPTIONS消息进行能力交换，确定接收方的能力。·发送方和接收方都失去了共享图片的能力：这种情况下，BYE消息将由第一个失去图片共享能力的客户端发起。
6.1.10支持在呼叫过程中接收方还未接受时发送方取消共享视频/图片支持在呼叫过程中，当呼叫双方均具备视频共享能力和图片共享能力时，在接收方还未接受发送方的视频共享请求或图片共享请求时发送方取消共享。6.1.11支持在呼叫过程中拒绝共享视频/图片5
TiiKAoNiKAca
YD/T3000-2016
支持在呼叫过程中，当呼叫双方均具备视频共享能力和图片共享能力时，接收方拒绝发送方的视频共享请求或图片共享请求。
6.1.12支持在同一呼叫过程中顺序多次共享视频/图片支持在呼叫过程中，在同一个语音呼叫的过程中顺序多次共享视频/图片内容。6.1.13支持在电路交换呼叫断开时终止视频/图片共享当进行视频/图片共享时，如果电路交换呼叫断开，则终止视频/图片共享。6.1.14支持发送方非正常终止视频/图片共享的处理支持在呼叫过程中共享视频/图片且传输未完成时，发送方发生非正常终止并且接收方或网络检测到超时后，由接收方或网络发送BYE消息终止共享会话，接收方在发送/接收BYE消息后还会发送OPTIONS消息进行能力更新。
6.1.15支持接收方非正常终止视频/图片共享的处理支持在呼叫过程中共享视频/图片且传送未完成时，对接收方的网络连接失败后的处理。在SIP会话过程中，根据RCS4028，使用Session-Expires值和Min-SE值来实现会话存活机制，其中Session-Expires用来传达会话的寿命，Min-SE用来传达会话定时器允许的最小值。一个RCS客户端发布的Session-Expires值和Min-SE值应当可以由运营商进行配置。当视频共享的接收方发生非正常终止时，由发送方或网络发送BYE消息终止共享会话，发送方在发送/接收BYE消息后还会发送OPTIONS消息进行能力更新。当图片共享的接收方发生非正常终止并且发送方或网络检测到超时后，由发送方或网络发送BYE消息终止共享会话，发送方在发送/接收BYE消息后还会发送OPTIONS消息进行能力更新。6.1.16支持对多方呼叫场景下的图片/视频共享的处理两个用户之间建立起CS呼叫，任何一方都可能增加一个用户到该呼叫中，即发起多方呼叫。在多方呼叫中，图片共享业务和视频共享业务是不可用的。因此，RCS终端需要管理以下场景：·场景1：用户正在进行CS呼叫且未使用图片/视频共享业务。在这种场景下，在切换到多方呼叫过程中，客户端必须发送一个能力更新的SIPOPTIONS请求，告知图片共享能力和视频共享能力将不再可用，并且屏幕上的图标/布局应做相应的更新。●场景2：用户正在进行CS呼叫且使用图片/视频共享业务。在这种场景下，切换到多方呼叫意味着要终止视频共享业务。终止可由发送方或接收方发起，使用SIPOPTIONS进行能力交换：发起多方呼叫的一方应告知视频共享能力和图片共享能力不再可用，并且屏幕上的图标/布局应做相应的更新。当用户进入多方呼叫后，无须再执行能力交换。当多方呼叫被转换为标准呼叫（1对1呼叫）时，应当作为建立一个新的呼叫来对待，需要根据YD/1362中描述的方法进行能力交换，并且屏幕上的图标/布局应做相应的更新。6.1.17支持对呼叫保持场景下的图片/视频共享的处理两个用户之间建立起CS呼叫，任何一方都可能将与另一方的呼叫保持。在未激活的呼叫中，可以根据运营商策略决定图片共享业务和视频共享业务是否可用。因此，RCS终端需要管理以下场景：·场景1：用户正在进行CS呼叫且未使用图片或视频共享业务。HiiKAoNiKAca
YD/T3000-2016
在这种场景下，当把呼叫保持时，客户端必须发送一个能力更新的SIPOPTIONS请求，告知图片共享能力和视频共享能力将不再可用，并且屏幕上的图标/布局应做相应的更新。·场景2：用户正在进行CS呼叫且使用视频/图片共享业务。在这种场景下，根据运营商的策略可以选择终止或暂停视频/图片共享会话，详细描述如下：如果终止视频/图片共享会话，可由发送方或接收方发起，使用YD/T1362中描述的方法；发起呼叫保持的一方应告知视频共享能力和图片共享能力（如果支持）不再可用，并且屏幕上的图标/布局应做相应的更新：
一如果运营商的策略支持暂停视频/图片共享会话，由需要呼叫保持的一方发起，同时对方也暂停发送/接收视频/图片：当保持的呼叫被激活时，双方恢复之前的视频/图片共享会话当用户将呼叫保持后，呼叫已不再是激活状态，无须再执行能力交换。如果还有另外一个处于激活状态的呼叫，在该呼叫中的图片共享业务和视频共享业务应不被已经处于保持状态的呼叫所影响。
当保持的呼叫被激活时，应当作为建立一个新的呼叫来对待，需要根据YD/T1362中描述的方法进行能力交换，并且屏幕上的图标/布局应做相应的更新。当保持的呼叫被激活时，且运营商的策略支持暂停/恢复视频/图片共享会话，应在恢复内容共享会话钱进行能力交换，如果某一方或双方不支持视频/图片共享能力时，无法恢复之前的视频/图片共享会话：反之，可以恢复之前的视频/图片共享会话。6.1.18支持呼叫等待时对图片/视频共享的处理当CS语音呼叫的任何一方呼叫等待时，在两方之间应当不能访问图片共享业务和视频共享业务。呼叫等待应当不影响在其他正在进行的CS语音呼叫中进行图片共享和视频共享业务。6.1.19支持匿名呼叫时对图片/视频共享的处理当收到不能识别主叫方号码的呼叫时（例如，主叫方签约了主叫号码隐藏，则被叫无法显示主叫的号码），在主叫方和被叫方之间将不能进行图片共享业务和视频共享业务。6.1.20支持呼叫转移/前转时对图片/视频共享的处理呼叫转移/前转包含两种场景：
·双方已经建立CS语音会话，其中一方用户将呼叫转移到第三方：·被叫方签约了前转业务（包括无条件前转、遇忙前转、无应答前转和不在线前转），主叫方拨打被叫方，被叫方根据相应前转配置自动将呼叫前转至第三方，此时原主被叫双方未建立CS语音会话。上述场景中，在主叫方和被叫方之间、主叫方与转移/前转至的第三方之间，应当不能进行图片共享业务和视频共享业务。
6.2与电路交换呼叫无关的内容共享本业务特征适用于所有3G制式的RCS终端。6.2.1支持在未进行CS语音呼叫时共享图片支持在未进行语音呼叫时共享图片，使用文件传输机制，传输完成后应当即时显示。6.2.2支持在未进行CS语音呼叫时共享视频支持在未进行语音呼叫时共享视频，即在两个支持与电路交换呼叫无关的内容共享业务的RCS终端之间建立视频会话，可以不伴随语音呼叫。7
YD/T3000-2016
如果在视频共享会话建立之后，两个RCS终端之间建立了一个语音呼叫，那么该语音呼叫应当独立于正在进行的视频共享会话而存在。视频共享会话可以包含携带分组语音的分组视频以及不携带分组语音的分组视频。
7业务系统架构
7.1内容共享业务的系统架构
图1所示为富通信内容共享系统架构图。基于电路交换呼叫的内容共享和与电路交换呼叫无关的内容共享，SIP信令通过SBC和IMS核心网进行交互，媒体流通过SBC直接交互。支持的接入设备参考富通信业务总体技术要求第7.2节。
Client
Client
7.1.1主要实体
7.1.1.1IMS核心网
IMS Core1
A Home Network
IMSCore2
SIP信令
+媒体
图1富通信内容共享系统架构
cs语音
IMS核心网包括呼叫会话控制功能（CSCF）、归属用户服务器（HSS）、签约定位器功能（SLF）和DNS/ENUM服务器。
CSCF可以作为P-CSCF、S-CSCF或I-CSCF。P-CSCF在IMS中是UE的第一个接触点；在网络中，S-CSCF用于处理会话状态；在某运营商的网络中，I-CSCF是针对该网络中某用户或目前处于该网络中的的某漫游用户的所有IMS连接的主要接触点。HSS是某个给定用户的主数据库，它包括与用户签约相关的信息，并支持实际处理呼叫会话的网络实体。
SLF在注册和会话建立过程中被I-CSCF询问，在注册时还受S-CSCF询问，用于获得存有被请求用户的特定数据的HSS名字。
DNS/ENUM服务器在IMS系统中进行地址转换和翻译。7.1.1.2会话边界控制器
会话边界控制器是部署在VoIP网络中，通过信令对媒体进行控制，通常还参与呼叫媒体流或其他交互式媒体通信的建立、传输和拆除。8
7.2内容共享相关配置
在RCS终端上需要配置以下与内容共享业务相关的参数（根据RCSR1功能描述）：YD/T3000-2016
在图片共享会话中准许发送的图片文件大小的最大值。该参数由主叫方归属的运营商来控制。·在视频共享会话中准许的视频最大持续时间。该参数由主叫方归属的运营商来控制。7.3内容共享业务识别
内容共享业务的识别根据YD/T1362中描述的方法实现。8基于电路交换呼叫的视频共享（对WCDMA，TD-SCDMA制式RCS终端为必选）基于电路交换呼叫的视频共享会话由以下基本步骤组成：a）电路交换呼叫建立：
b）能力查询：
c）邀请过程（SIP）：
d）视频传输（RTP）：
e）视频会话的拆除：
f）电路交换呼叫的拆除。
8.1能力查询
基于电路交换呼叫的视频共享业务的能力查询根据YD/T1362中描述的方法实现。8.2会话建立免费标准bzxz.net
8.2.1会话建立模式
基于电路交换呼叫的视频共享根据YD/T1522.5中描述建立SIP会话。当发起视频共享会话时，INVITE请求应被发送至另一台RCS终端的teIURI或SIPURI。以下是邀请过程中的消息需要携带的信息的示例：INVITE
(Accept-Contact:+g.3gpp.cs-voice;explicit)m=videoportUE-ARTP/AVP9896a=sendonlya-rtpmap:98H264/90000
a-fmtp:98 profile-level-id-42C00D;packetization-mode-o
a=rtpmap:96 H263-2000/90000
a-framesize:96 176-144
a-framerate:8
a-fimtp:96 profile=0; level-45200.OK
(Contact: +g.3gpp.cs-voice)
m=video portUE-BRTP/AVP9896a-recvonlyb=AS:800
a=rtpmap:98 H264/90000
a=fmtp:98profile-level-id=42CooD;packetizationmode-0
a-rtpmap:96H263-2000/90000
a-framesize:96 176-144
a-framerate:8
a=fimtp:96 profile-0; level-45注：括号内的部分是功能标签。其他行表示视频编解码器和用于该视频共享会话的其他功能。8.2.2INVITE消息和应答
