【YD通讯标准】 公众无线局域网运行管理指标

ICS33.040
中华人民共和国通信行业标准
YD/T3015-2016
公众无线局域网运行管理指标
WLAN networkoperation&management indicator2016-01-15发布
2016-04-01实施
中华人民共和国工业和信息化部发布前

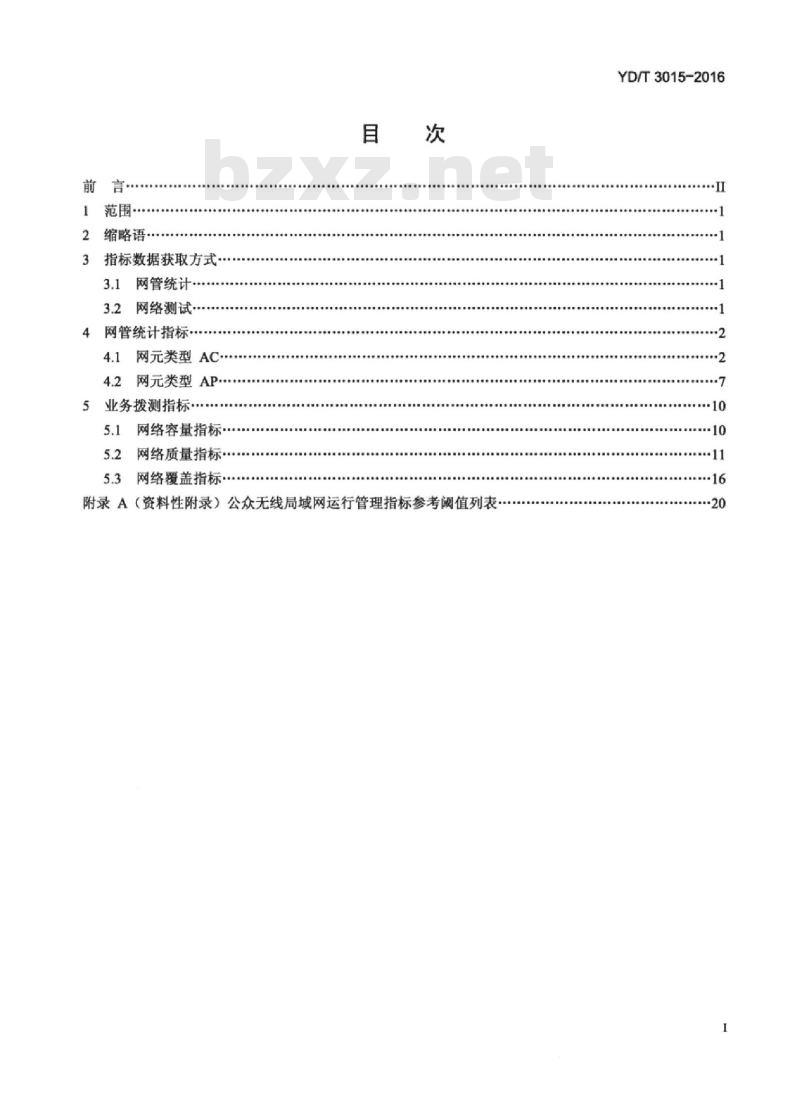

缩略语·
3指标数据获取方式-
3.1网管统计
3.2网络测试·
4网管统计指标.
网元类型AC·
网元类型AP.
5业务拨测指标·
5.1网络容量指标·
网络质量指标
5.3网络覆盖指标·
附录A（资料性附录）公众无线局域网运行管理指标参考阅值列表YD/T3015-2016
YD/T3015-2016
本标准按照GB/T1.1-2009给出的规则起草。本标准由中国通信标准化协会提出并归口。本标准起草单位：武汉烽火科技集团有限公司、北京邮电大学、中兴通讯股份有限公司、中国移动通信集团公司、中国联合网络通信集团有限公司。本标准主要起草人：明慧芳、黄涛、田宇兴、钟卫为、李文璟、李健、黄树强、乔自知。
HiiKAoNiKAca

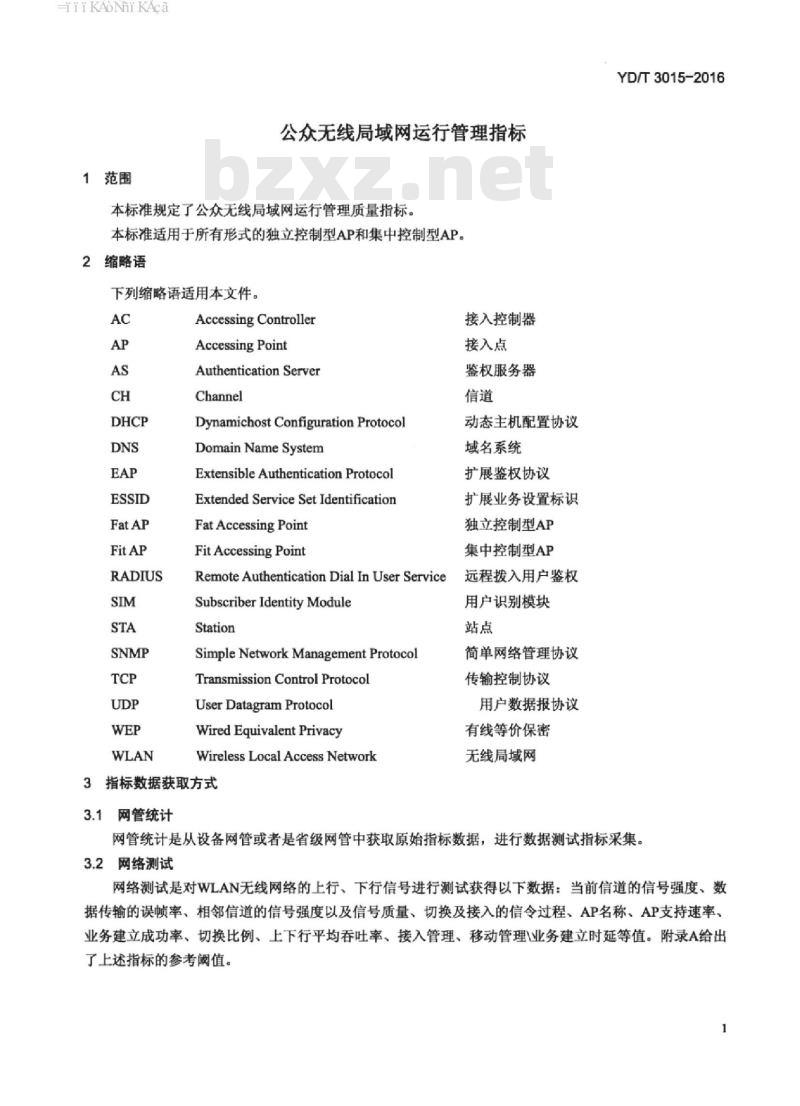

1范围
公众无线局域网运行管理指标
本标准规定了公众无线局域网运行管理质量指标。本标准适用于所有形式的独立控制型AP和集中控制型AP。2缩略语
下列缩略语适用本文件。
RADIUS
Accessing Controller
Accessing Point
Authentication Server
Channel
Dynamichost Configuration ProtocolDomain Name System
ExtensibleAuthenticationProtocolExtended Service Set IdentificationFat Accessing Point
Fit Accessing Point
Remote Authentication Dial In User ServiceSubscriber Identity Module
Station
SimpleNetwork ManagementProtocolTransmission Control ProtocolUser Datagram Protocol
Wired EquivalentPrivacy
Wireless Local Access Network3指标数据获取方式
3.1网管统计
接入控制器
接入点
鉴权服务器
动态主机配置协议
域名系统
扩展鉴权协议
扩展业务设置标识
独立控制型AP
集中控制型AP
远程拨入用户鉴权
用户识别模块
简单网络管理协议
传输控制协议
用户数据报协议
有线等价保密
无线局域网
YD/T3015-2016
网管统计是从设备网管或者是省级网管中获取原始指标数据，进行数据测试指标采集。3.2网络测试
网络测试是对WLAN无线网络的上行、下行信号进行测试获得以下数据：当前信道的信号强度、数据传输的误顿率、相邻信道的信号强度以及信号质量、切换及接入的信令过程、AP名称、AP支持速率、业务建立成功率、切换比例、上下行平均吞吐率、接入管理、移动管理业务建立时延等值。附录A给出了上述指标的参考阅值。
TiiKAoNiKAca
YD/T3015-2016

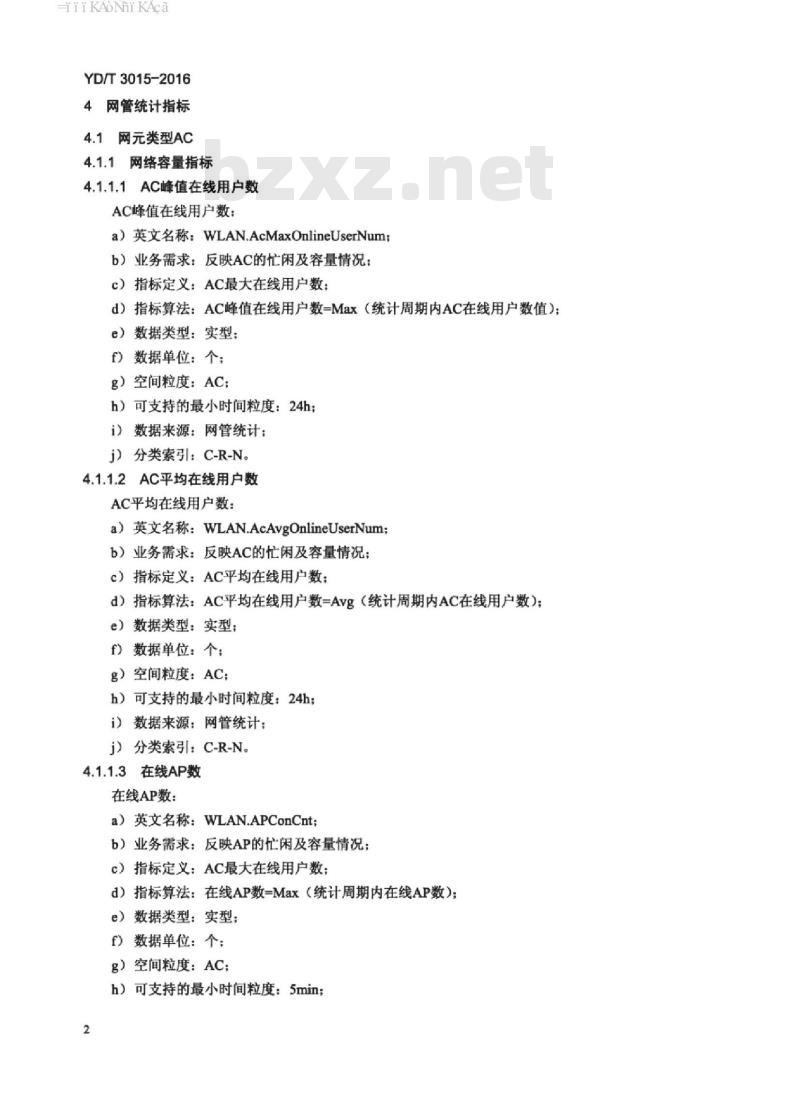

4网管统计指标
4.1网元类型AC
4.1.1网络容量指标
4.1.1.1AC峰值在线用户数
AC峰值在线用户数：
a）英文名称：WLAN.AcMaxOnlineUserNum；b）业务需求：反映AC的忙闲及容量情况：c）指标定义：AC最大在线用户数：d）指标算法：AC峰值在线用户数=Max（统计周期内AC在线用户数值）；e）数据类型：实型：
f）数据单位：个；
g）空间粒度：AC；
h）可支持的最小时间粒度：24h；i）数据来源：网管统计：
j）分类索引：C-R-N。
4.1.1.2AC平均在线用户数
AC平均在线用户数：
a）英文名称：WLAN.AcAvgOnlineUserNum：b）业务需求：反映AC的忙闲及容量情况；c）指标定义：AC平均在线用户数：d）指标算法：AC平均在线用户数=Avg（统计周期内AC在线用户数）：e）数据类型：实型：
f）数据单位：个：
g）空间粒度：AC；
h）可支持的最小时间粒度：24h：i）数据来源：网管统计：
j）分类索引：C-R-N。
4.1.1.3在线AP数
在线AP数：
a）英文名称：WLAN.APConCnt：b）业务需求：反映AP的忙闲及容量情况：C）指标定义：AC最大在线用户数：d）指标算法：在线AP数=Max（统计周期内在线AP数）：e）数据类型：实型：
f）数据单位：个；
g）空间粒度：AC；
h）可支持的最小时间粒度：5min：2
HiiKAoNiKAca
i）数据来源：网管统计：
j）分类索引：C-R-N。
4.1.1.4DHCP地址池利用率
DHCP地址池利用率：
a）英文名称：WLAN.DhcpIPPoolUsageRate；b）业务需求：反映网络容量情况及DHCP服务器的性能；c）指标定义：已分配的IP数占DHCP地址池总IP数的比率：YD/T3015-2016
d）指标算法：DHCP地址池利用率=统计周期内分配的IP数/DHCP地址池IP数×100%：e）数据类型：实型：
f）数据单位：%：
g）空间粒度：AC：
h）时间粒度：5min；
i）数据来源：网管统计：
j）分类索引：C-R-L。
4.1.1.5超闲AP数
超闲AP数：
a）英文名称：WLAN.IdleApCnt；b）业务需求：统计AC中闲置的AP数量：；c）指标定义：统计周期内闲置的AP数量；d）指标算法：超闲AP数=Count（统计周期内峰值用户数≤指定的用户数量或峰值下行速率<指定的速率的AP）
e）数据类型：实型：
f）数据单位：个：
g）空间粒度：AC；
h）可支持的最小时间粒度：5min：i）数据来源：网管统计：
j）分类索引：C-R-N。
4.1.1.6超忙AP数
超忙AP数：
a）英文名称：WLAN.BusyApCnt：b）业务需求：统计AC中繁忙的AP数量：c）指标定义：统计周期内超忙的AP数量；d）指标算法：超忙AP数=Count（统计周期内的峰值用户数>指定的用户数量或峰值下载速率>指定的速率的AP)；
e）数据类型：实型：
f）数据单位：个；
g）空间粒度：AC；
HiiKAoNiKAca
YD/T3015-2016
h）可支持的最小时间粒度：5min；i）数据来源：网管统计：
j）分类索引：C-R-N。
4.1.2网络质量指标
4.1.2.1跨域漫游转出成功率
跨域漫游转出成功率：
a）英文名称：WLAN.AcRoamOutSuccRate：b）业务需求：反映AC漫游性能；c）指标定义：统计周期内的跨域漫游成功转出次数与转出总次数的比率：d）指标算法：跨域漫游转出成功率=跨域漫游成功转出次数/转出总次数×100%e）数据类型：实型；
f）数据单位：%：
g）空间粒度：AC：
h）可支持的最小时间粒度：5min；i）数据来源：网管统计：
j）分类索引：Q-N-M
4.1.2.2AC关联失败总次数
AC关联失败总次数：
a）英文名称：WLAN.ACAssoFailTimesb）业务需求：反映AC所在网络的关联性能c）指标定义：指定时间内AC所在网络所有AP客户端关联失败次数：d）指标算法：AP关联失败总次数=Count（统计周期内AC所在网络所有AP客户端关联失败次数）；e）数据类型：实型：
f）数据单位：次：
g）空间粒度：AC；
h）可支持的最小时间粒度：5min：i）数据来源：网管统计；
j）分类索引：Q-N-A。
4.1.2.3AC终端关联成功率
指标名称：AC终端关联成功率
a）英文名称：WLAN.AcAssoSuccRate：b）业务需求：反映AC所在网络的关联性能c）指标定义：统计周期内AC所在网络所有AP客户端关联成功次数占关联总次数的比率；d）指标算法：AC终端关联成功率=AC所在网络所有AP客户端关联成功数/AC所在网络所有AP客户端关联总次数×100%：
e）数据类型：实型：
f）数据单位：%：
TiiKAoNiKAca
g）空间粒度：AC
h）可支持的最小时间粒度：5min；i）数据来源：网管统计：
j）分类索引：Q-N-A。
4.1.2.4AC上线率
AC上线率：
a）英文名称：WLAN.AcLoginRate：b）业务需求：反映AC所在网络AP的综合利用率；c）指标定义：统计单位时间内AC中AP的使用率：d）指标算法：AC上线率=AC中AP的上线数/AC中AP的总数X100%：e）数据类型：实型：
f）数据单位：%：
g）空间粒度：AC：
h）可支持的最小时间粒度：5min；i）数据来源：网管统计：
j）分类索引：Q-N-A。
4.1.2.5AC网络成功率
AC网络成功率：
a）英文名称：WLAN.AcNetSuccRate：b）业务需求：反映AC网络的性能：c）指标定义：统计周期内AC上线的成功率：d）指标算法：AC网络成功率=1一（上线bas错误/上线申请总数）×100%：e）数据类型：实型：
f）数据单位：%：
g）空间粒度：AC;
h）可支持的最小时间粒度：1min：i）数据来源：网管统计：
j）分类索引：Q-N-A。
4.1.2.6DHCP请求成功率
DHCP请求成功率：
a）英文名称：WLAN.DhcpReqSuccRate：b）业务需求：反映DHCP服务器的性能：c）指标定义：单位时间内请求成功次数占请求总次数比率；d）指标算法：DHCP请求成功率=DHCP请求成功数/DHCP请求次数X100%：e）数据类型：实型：
f）数据单位：%：
g）空间粒度：AC；
YD/T3015-2016
HiiKAoNiKAca
YD/T3015-2016
h）可支持的最小时间粒度：5min：i）数据来源：网管统计：
i）分类索引：Q-N-A。
4.1.2.7在线用户异常率
在线用户异常下线率：
a）英文名称：WLAN.NoNormalOfflineRate：b）业务需求：反映认证服务器的性能及网络的覆盖性能：c）指标定义：异常掉线用户数占总下线用户数之比：d）指标算法：在线用户异常掉线率=在线用户异常断开连接次数/AC收到的认证成功次数×100%：e）数据类型：实型：
f）数据单位：%；
g）空间粒度：AC：
h）可支持的最小时间粒度：5min：i）数据来源：网管统计：
j）分类索引：Q-N-R。免费标准下载网bzxz
4.1.2.8AP退服率
AP退服率：
a）英文名称：WLAN.ApQuitRateb）业务需求：统计WLAN网络中的AP利用率；C）指标定义：考核时段所有AP退服总时长与运行总时长比率：d）指标算法：（考核时段内AP的退服时长/AP总数X统计时长）X100%e）数据类型：实型；
f）数据单位：%：
g）空间粒度：AC
h）可支持的最小时间粒度：60min：i）数据来源：网管统计：
j）分类索引：Q-N-A。
4.1.2.9认证接入成功率
认证接入成功率
a）英文名称：WLAN.AuthAccSuccRateb）业务需求：反映Portal服务器的性能指标，记录认证登录成功率：c）指标定义：单位时间内的接入成功次数占接入请求次数的比率；d）指标算法：认证接入成功率=认证接入成功数/认证总次数×100%；e）数据类型：实型：
f）数据单位：%；
g）空间粒度：AC；
h）可支持的最小时间粒度：5min；6
HiiKAoiKAca
i）数据来源：网管统计：
j）分类索引：Q-N-A。
4.1.2.10认证下线成功率
认证下线成功率
a）英文名称：WLAN.AuthOfflineSuccRate：b）业务需求：反映Portal服务器的性能：c）指标定义：单位时间内的下线成功次数占下线请求次数的比率；d）指标算法：认证下线成功率=认证下线成功数/认证下线请求次数×100%：e）数据类型：实型；
f）数据单位：%：
g）空间粒度：AC；
h）可支持的最小时间粒度：5min：i）数据来源：网管统计：
j）分类索引：Q-N-A。
4.2网元类型AP
4.2.1网络容量指标
4.2.1.1AP峰值用户数
AP峰值用户数：
a）英文名称：WLAN.ApMaxUserCnt：b）业务需求：统计指定AP的用户最大数；c）指标定义：统计周期内AP客户端最大值：d）指标算法：AP峰值用户数=Max（统计周期内的用户数）：e）数据类型：实型：
f）数据单位：个；
g）空间粒度：集中控制型AP：
h）可支持的最小时间粒度：24h；i）数据来源：网管获取；
j）分类索引：C-R-N。
4.2.1.2AP平均用户数
AC平均用户数：
a）英文名称：WLAN.ApAvgUserCnt；b）业务需求：统计指定AP的平均用户数：c）指标定义：统计周期内AP的平均用户数：d）指标算法：AP平均用户数=Avg（统计周期内的用户数）：e）数据类型：实型；
f）数据单位：个；
g）空间粒度：集中控制型AP；
YD/T3015-2016
YD/T3015-2016
h）可支持的最小时间粒度：24h；i）数据来源：网管获取：
j）分类索引：C-R-N。
4.2.1.3AP数据吞吐量
AP数据吞吐量：
a）英文名称：WLAN.ApDataFlow：b）业务需求：统计指定AP的网络传输性能；c）指标定义：单位时间内的数据传输总量：d）指标算法：AP数据吞吐量=统计周期内的数据传输总量/采样时间：e）数据类型：实型；
f）数据单位：kbps；
g）空间粒度：集中控制型AP：
h）可支持的最小时间粒度：5min；i）数据来源：网管获取：
j）分类索引：C-R-L。
4.2.1.4AP峰值内存利用率
AP峰值内存利用率：
a）英文名称：WLAN.ApMaxRamUseRateb）业务需求：反映内存在统计时长内利用率的最大值；c）指标定义：在统计时间内AP内存利用率的最大值：d）指标算法：AP峰值内存利用率=Max（统计周期内的内存利用率）：e）数据类型：实型
f）数据单位：%：
g）空间粒度：集中控制型AP：
h）可支持的最小时间粒度：5min；i）数据来源：网管统计：
j）分类索引：C-R-N。
4.2.1.5AP平均内存利用率
AP平均内存利用率：
a）英文名称：WLAN.ApAvgRamUseRate：b）业务需求：反映内存在统计时长内利用率的平均值：c）指标定义：统计周期内内存利用率的平均值：d）指标算法：AP平均内存利用率=Avg（统计周期内内存利用率）：e）数据类型：实型；
f）数据单位：%：
g）空间粒度：集中控制型AP：
h）可支持的最小时间粒度：5min；i）数据来源：网管统计：
j）分类索引：C-R-N。
4.2.1.6AP峰值CPU利用率
AP峰值CPU利用率：
a）英文名称：WLAN.ApMaxCpuUseRate：b）业务需求：反映CPU在统计时长内利用率的最大值：C）指标定义：在统计时间内APCPU利用率的最大值：d）指标算法：AP峰值CPU利用率=Max（统计周期内的CPU利用率）；e）数据类型：实型：
f）数据单位：%：
g）空间粒度：集中控制型AP：
h）可支持的最小时间粒度：5min；i）数据来源：网管统计：
j）分类索引：C-R-N。
4.2.1.7AP平均CPU利用率
AP平均CPU利用率：
a）英文名称：WLAN.ApAvgCpuUseRate；b）业务需求：反映CPU在统计时长内利用率的平均值：c）指标定义：统计周期内CPU利用率的平均值：d）指标算法：AP平均CPU利用率=Avg（统计周期内CPU利用率）；e）数据类型：实型：
f）数据单位：%：
g）空间粒度：集中控制型AP：
h）可支持的最小时间粒度：5mini）数据来源：网管统计：
i）分类索引：C-R-N。
4.2.2网络质量指标
4.2.2.1关联终端异常下线率
关联终端异常下线率：
a）英文名称：WLAN.StaNotNormalOfflineRate：b）业务需求：反映网络的覆盖性能：c）指标定义：关联终端异常掉线占总掉线比率：YD/T3015-2016
d）指标算法：关联终端异常掉线率=终端异常断开连接的总次数/与AP关联的次数一关联失败次数）X100%：
e）数据类型：实型；
f）数据单位：%：
g）空间粒度：集中控制型AP：
