中华人民共和国石油天然气行业标准SY5394-—91
常规注水泥胶塞
1991-11-20发布
中华人民共和国能源部
1992-05-01实施
主题内容与适用范围
中华人民共和国石油天然气行业标准常规注水泥胶塞
sY 5394--91
木标谁规定了常规注水泥胶塞（以下简称胶塞）的基本尺寸、主要性能指标及技术要求。本标滩适用于石汕灭然气钻并工程中固井作业用注水泥胶塞。型号与基本尺寸
胶塞由主体和心部组成，按其用途分下胶塞和上胶塞两种。下胶塞结构见图1，上胶塞结构见图2。2.1
型号表示方法
尺寸代号，以腔寒最大外径（i)表尔-胶塞代号：1胶塞，SS
下胶塞：DS
2.2 基本尺寸
各型号胶塞的基本尺寸见表1及图1、图2。R15

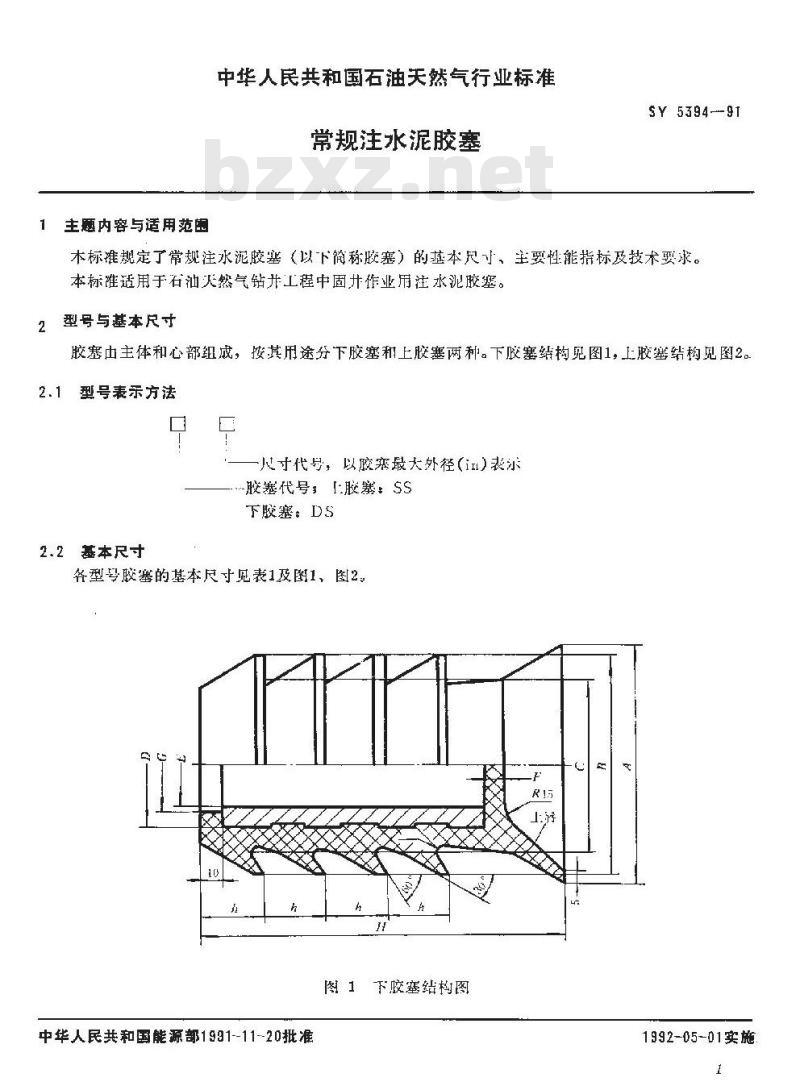

图1下胶塞结构图
中华人民共和国能源部1991--11--20批准1992-05-01实施
北！号
SS5//2
D)s7/。
DSi1/s
最天约径
sY 5394--91

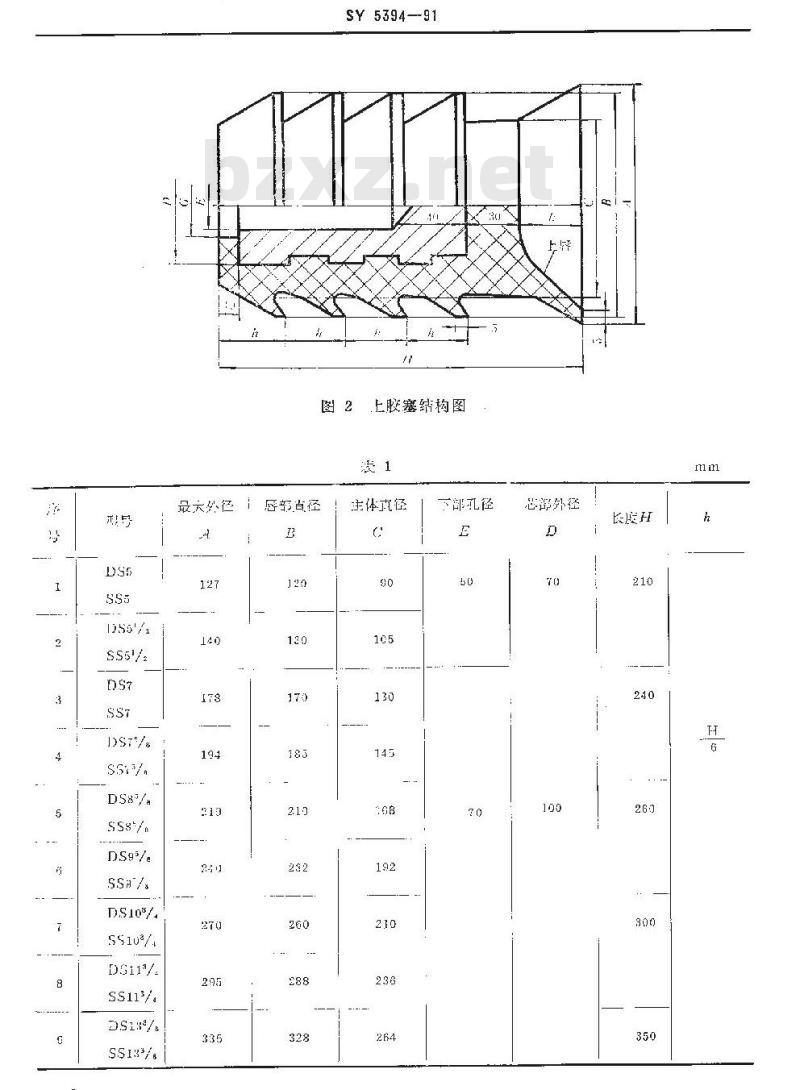

上胶塞结构图
唇部径
主体克径
下部孔径
芯部外径Www.bzxZ.net
长废H
3技术要求
SY 5394--91
3.1带规避水泥胶塞应符合本标准规定，并按经过规定程序批准的图样和技术文件制造。3.2胶塞体部分材质为丁腈橡胶，其性能要求如下，a，抗拉强度；应不低予20MPu
6，砸度：邵尔便度75~80#
c，老化系数应大于或等于0.85（实验条件：120℃，24h）3d，体积膨胀率：在15号机涵或钻川液心浸泡24h，体积膨胀率不大于3%，e延伸率：当大于300%。
3.3胶塞芯部材质采用玻璃钢、舒铝或邵尔碰度90以上的硬质橡胶。3.4产品表面不得有杂质、起泡、裂缝及淳度不匀等缺陷。4检验
4.1每许产品出」应作下述检验：a，胶塞各些本尺寸
b．主体部分橡胶硬度，
，外观检查。
4.2衔批产品应按下述要求抽样试验：a，产品在室温柴油中没24h后，放入图3所示试验装置中，以柴油为介质试压。SY-600试压泉
承托环

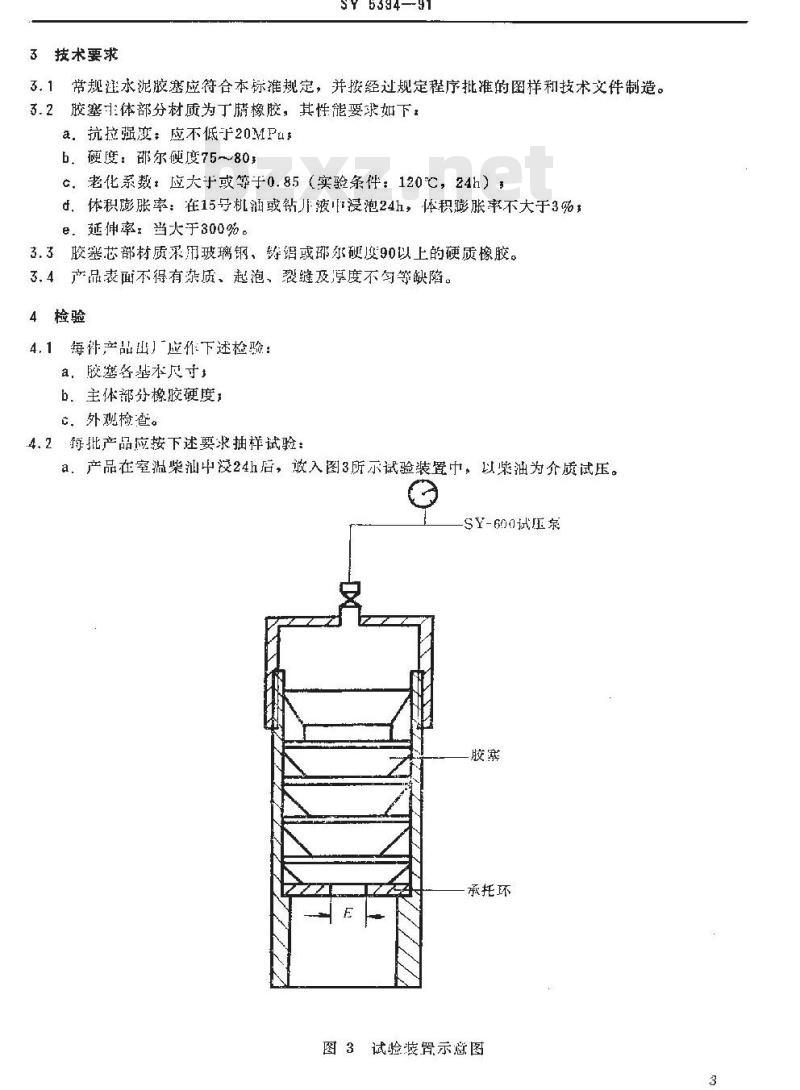

图3试验装置示意图
SY5394—91

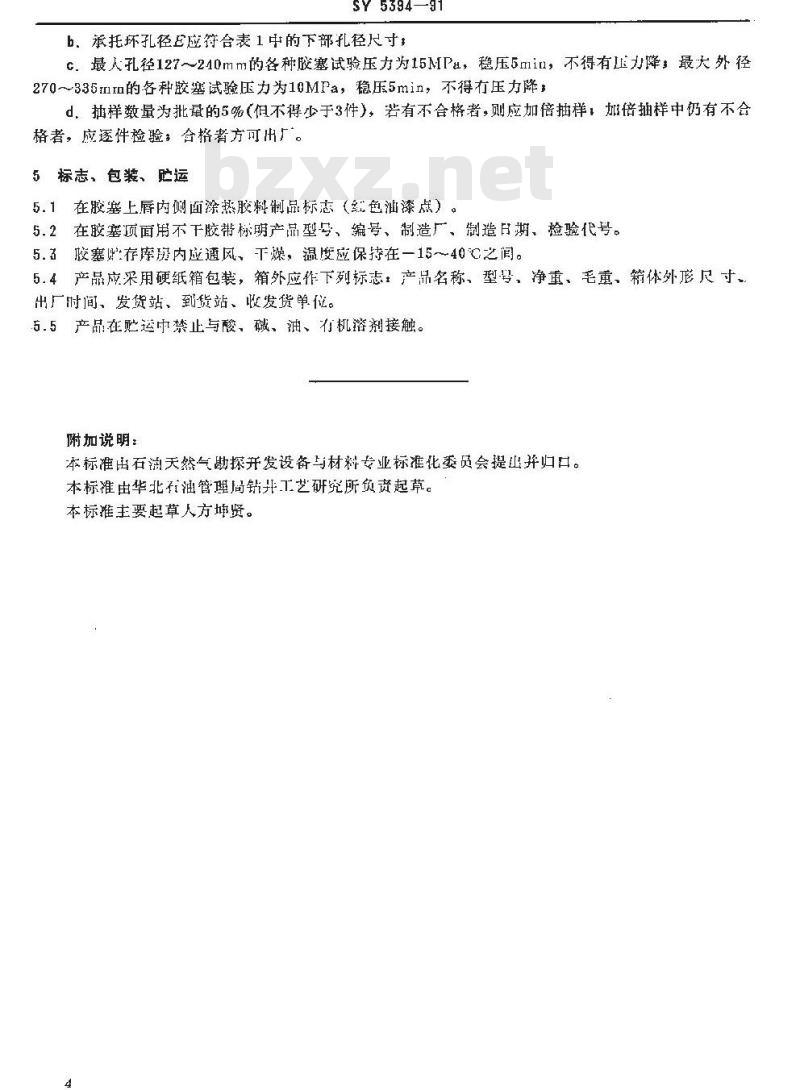

b、承托环孔径E应符合表1中的下部孔径尺寸：c.最人孔径127～240mm的各种胶塞试验压力为15MPa，稳压5min，不得有压力降，最大外径270~335i玛的各种胶塞试验压力为10MPa，稳压5min，不得有压力降，d，插样数量为批量的5%（但不得少于3件），若有不合格者，则应加倍抽样，加倍抽样中仍有不合格者，应逐件检验合格者方可出厂。5标志，包装、贮运
5.1在胶塞上唇内侧面涂热胶料制品标志（红色油漆点）。5.2在胶塞项面用不干胶带标明产品型号、编号、制造厂、制造日期、检验代号。5.3胶塞账存库房内应通风、干燥，温度应保持在一15～40℃之间。5.4产品应采用硬纸箱包装，箱外应作下列标志，产品名称、型号，净重、毛重、箱体外形尺寸、出厂时间、发货站、到货站、发货单位。5.5产品在贮运中禁止与酸、碱、油、有机溶剂接触。附加说明：
本标准出石湖天然气勘探并发设备与材料专业标准化委员会提山并归口。本标准由华北油管局钻升工艺研究所负资起草。本标准主要起草人方贤。
