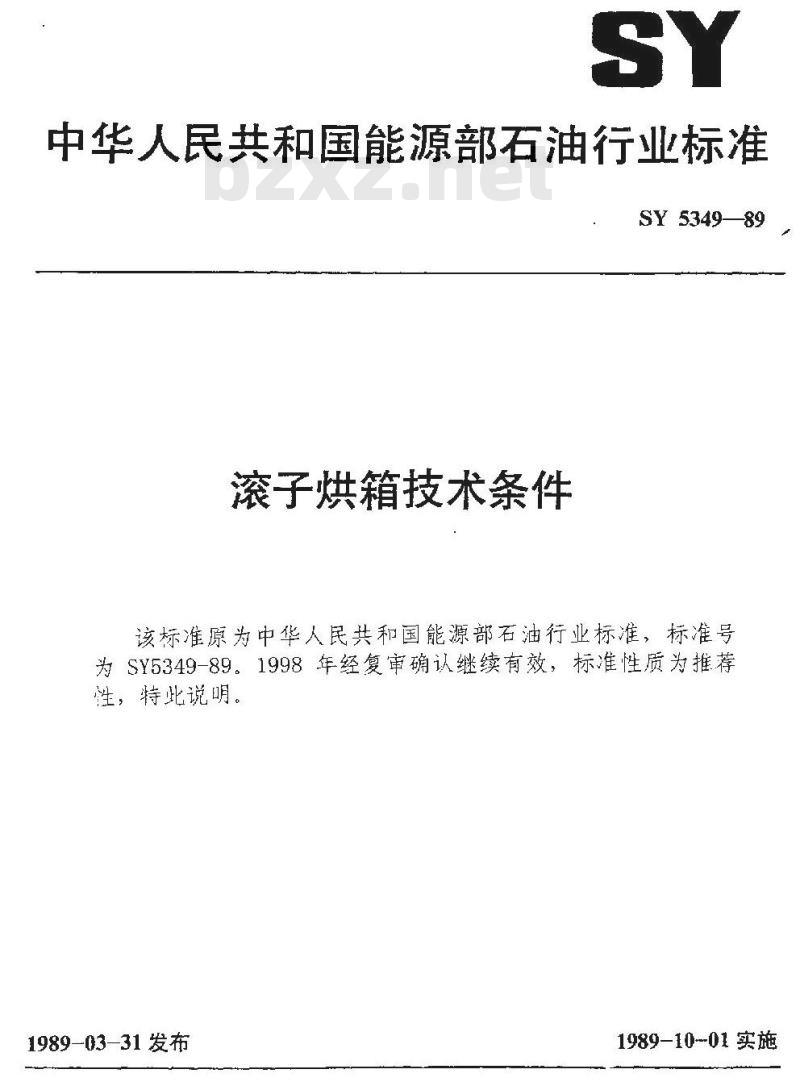

【石油天然气行业标准(SY)】 滚子烘箱技术条件

中华人民共和国能源部石油行业标准SY 534989
滚子烘箱技术条件
该标准原为中华人民共和国能源部石油行业标准，标准号为SY5349-89。1998年经复审确认继续有效，标准性质为推荐性，特此说明。
1989-03-31发布
1989-1001实施

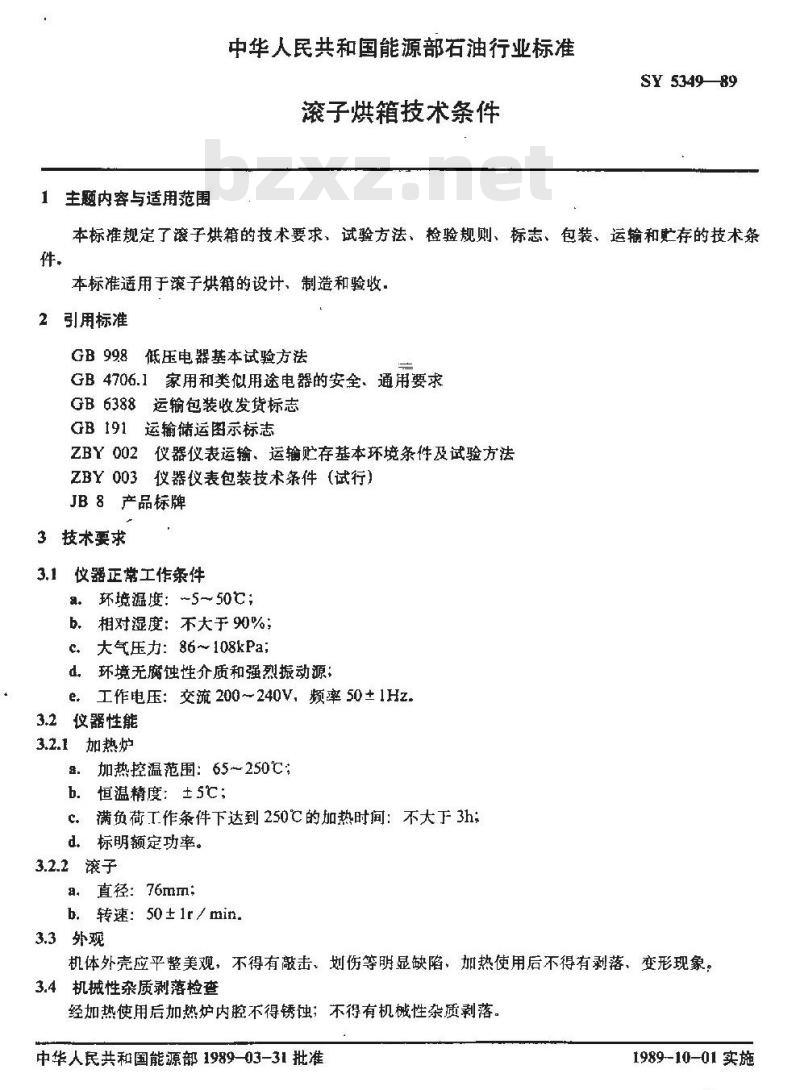

1主题内容与适用范围
中华人民共和国能源部石油行业标准滚子烘箱技术条件
SY 534989
本标准规定了滚子烘箱的技术要求、试验方法、检验规则、标志、包装、运输和贮存的技术条件，
本标准适用于滚子烘籍的设计、制造和验收，2引用标准
GB998低压电器基本试验方法
GB4706.1家用和类似用途电器的安全，通用要求GB6388运输包装收发货标志
GB191运输储运图示标志
ZBY002仪器仪表运输、运输贮存基本环境条件及试验方法ZBY003仪器仪表包装技术条件（试行）JB8产品标牌
3技术要求
3.1仪器正常工作条件
环境温度：～5～50℃;
b、相对湿度：不大于90%；
c．大气压力：86～108kPa;
d，环境无腐蚀性介质和强烈振动源；e。工作电压：交流200～240V，频率 50±1Hz.3.2仪器性能
3.2.1加热炉
．加热控温范围：65~250℃：
b.恒温精度：±s℃;
c.满负荷T.作条件下达到250℃的加热时间：不大下3hd。标明额定功率。
a：直径：76mm;
b. 转速: 50± 1r / min.
3.3外观
机体外壳应平整美观，不得有敲击、划伤等明显缺陷，加热使用后不得有剥落，变形现象。3.4机械性杂质剥落检查
经加热使用后加热炉内腔不得锈蚀；不得有机械性杂质剥落。中华人民共和国能源部1989-03-31批准1989-10-01 实施

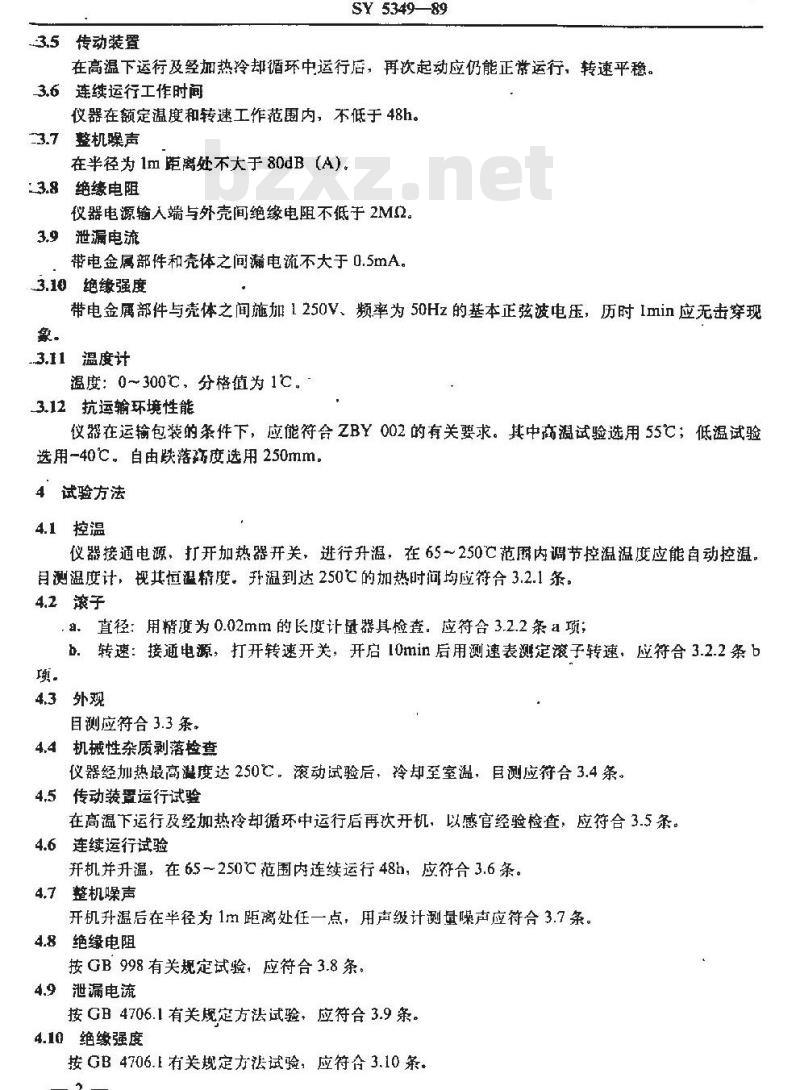

3.5传动装置
SY 534989
在高温下运行及经加热冷却循环中运行后，再次起动应仍能正常运行，转速平稳3.6连续运行工作时间
仪器在额定温度和转速工作范围内，不低于48h。-3.7整机噪声
在半径为 1m 距离处不大于 80dBA）：3.8绝缘电阻
仪器电源输入端与外壳间绝缘电阻不低于2M2。3.9泄漏电流
带电金属部件和壳体之间蒲电流不大于0.5mA。3.10绝缘强度
带电金属部件与壳体之间施加1250V、频率为50Hz的基本正弦波电压，历时Imin应无击穿现象。
.3.11温度计
温度：0～300℃，分格值为1℃。3.12抗运输环境性能
仪器在运输包装的条件下，应能符合ZBY002的有关要求。其中商温试验选用55℃；低温试验选用-40℃。自由跌落离度选用250mm。4＇试验方法www.bzxz.net
4.1控温
仪器接通电源，打开加热器开关，进行升温，在65250℃范瞬内调节控温温度应能自动控温。目测温度计，视其恒温精度。升温到达250℃的加热时问均应符合3.2.1条。4.2滚子
a直径：用精度为0.02mm的长度计量器具检查．应符合3.2.2条a项；b.转速：接通电源，打开转速开关，开启10min后用测速表测定滚子转速，应符合3.2.2条b。
4.3外观
目测应符合 3.3 条。
4.4机械性杂质剥落检查
仪器经加热最高温度达250℃。滚动试验后，冷却至室温，目测应符合3.4条。4.5传动装置运行试验
在高温下运行及经加热冷却循环中运行后再次开机，以感官经验检查，应符合3.5条。4.6连续运行试验
开机并升温，在 65～250℃范围内连续运行48h，应符合 3.6 条。4.7整机噪声
开机升温后在半径为1m距离处任一点，用声级计测量噪声应符合3.7条。4.8绝缘电阻
按GB998有关规定试验：应符合3.8条。4.9泄漏电流
按GB 4706.1有关规定方法试验，应符合3.9条。4.10绝缘强度
按GB4706.1有关规定方法试验，应符合3.10条。2

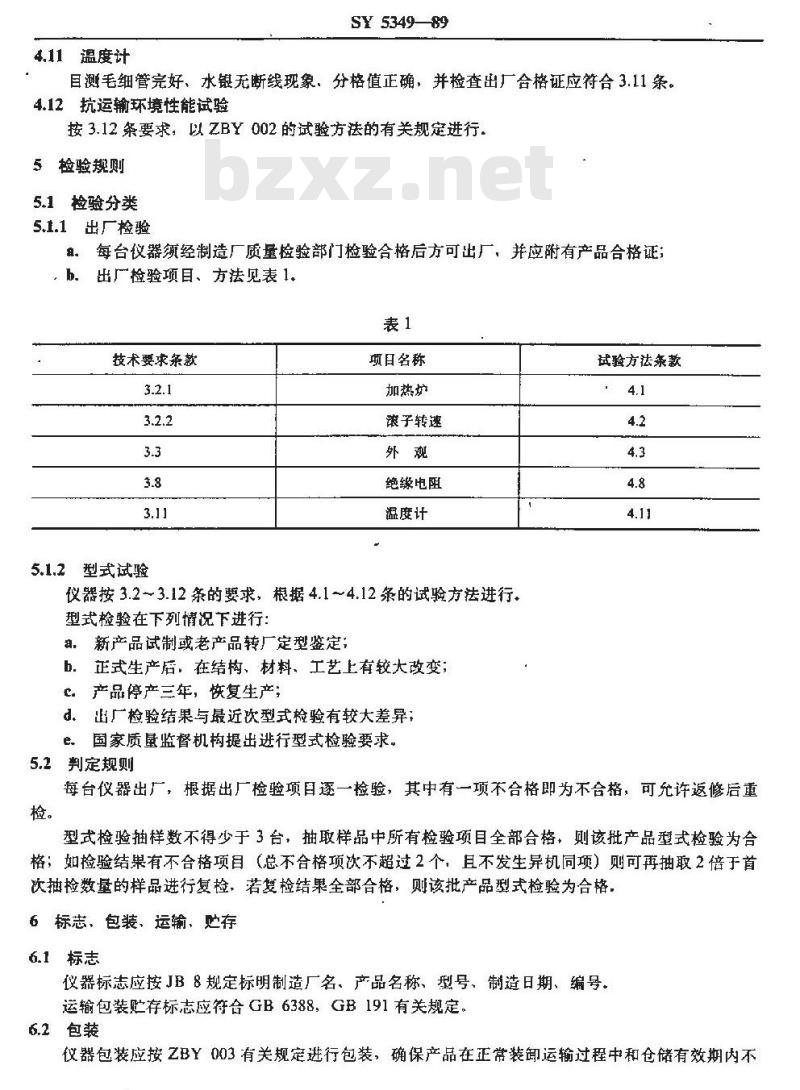

4.11温度计
SY 534989
目测毛细管完好、水银无断线现象、分格值正确，并检查出厂合格证应符合3.11条。4.12抗运输环境性能试验
按3.12条要求，以ZBY002的试验方法的有关规定进行。5检验规则
5.1检验分类
5.1.1出厂检验
a。每台仪器须经制造厂质量检验部门检验合格后方可出厂，并应附有产品合格证；，b。出厂检验项目、方法见表1表1
技术要求条款
5.1.2型式试验
项目名称
加热炉
滚子转速
绝缘电阻
温度计
仪器按3.23.12条的要求，根据4.1~4.12条的试验方法进行，型式检验在下列情况下进行：
a：新产品试制或老产品转厂定型鉴定：b.正式生产后、在结构、材料、工艺上有较大改变；心．产品停产三年，恢复生产；d。出广检验结果与最近次型式检验有较大差异；e。国家质量监督机构提出进行型式检验要求，5.2判定规则
试验方法条款
每台仪器出广，根据出厂检验项目逐一检验，其中有一项不合格即为不合格，可允许返修后重检。
型式检验抽样数不得少于3台，抽取样品中所有检验项目全部合格，则该批产品型式检验为合格；如检验结果有不合格项目（总不合格项次不超过2个，且不发生异机同项）则可再抽取2倍于首次抽检数量的样品进行复检，若复检结果全部合格，则该批产品型式检验为合格，6标志、包装、运输、贮存
6.1标志
仪器标志应按JB8规定标明制造厂名、产品名称、型号、制造日期、编号，运输包装贮存标志应符合GB6388，GB 191有关规定。6.2包装
仪器包装应按乙BY003有关规定进行包装，确保产品在正常装御运输过程中和仓储有效期内不3
SY 5349-89

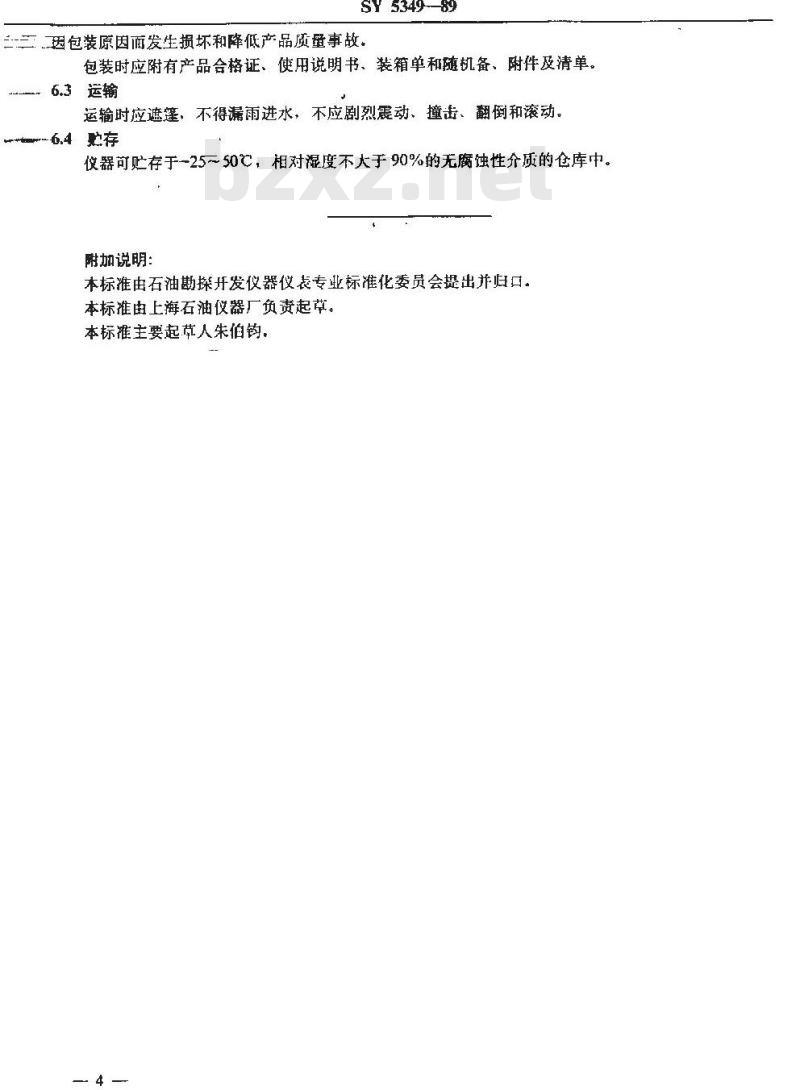

主三因包装原因面发生损坏和降低产品质量事故。包装时应附有产品合格证、使用说明书、装箱单和随机备、附件及清单。6.3运输
运输时应遮篷，不得漏雨进水，不应剧烈震动、撞击、翻倒和滚动，*6,4验存
仪器可贮存于-25～50℃，相对湿度不大于90%的无腐蚀性介质的仓库中。附加说明：
本标准由石油勘探开发仪器仪表专业标准化委员会提出并归口。本标准由上海石油仪器厂负责起草。本标准主要起草人朱伯钩。
本标准于 199 复审继续有
效，该复审结果已被国家石油和化学工业局批准。
