中华人民共和国能源部石油行业标准SY 5337--88
该标准经1998年确认，继续有效，特此说明。砾石充填工具
1989-02-10发布
中华人民共和国能源部
1989-06-01实施
主题内容与适用范围Www.bzxZ.net
中华人民共和国能源部石油行业标准砾石充填工具
SY 5337:-88
本标准规定了砾石充填工具的分类、规格、型号表示方法，技术要求，试验方法，检验规则、标志，包装，运输和存。
本标准适用于油、气、水井防砂用的砾石充填工具，2工具分类、规格、型号表示方法2.1工具分类
按工作方式分为：

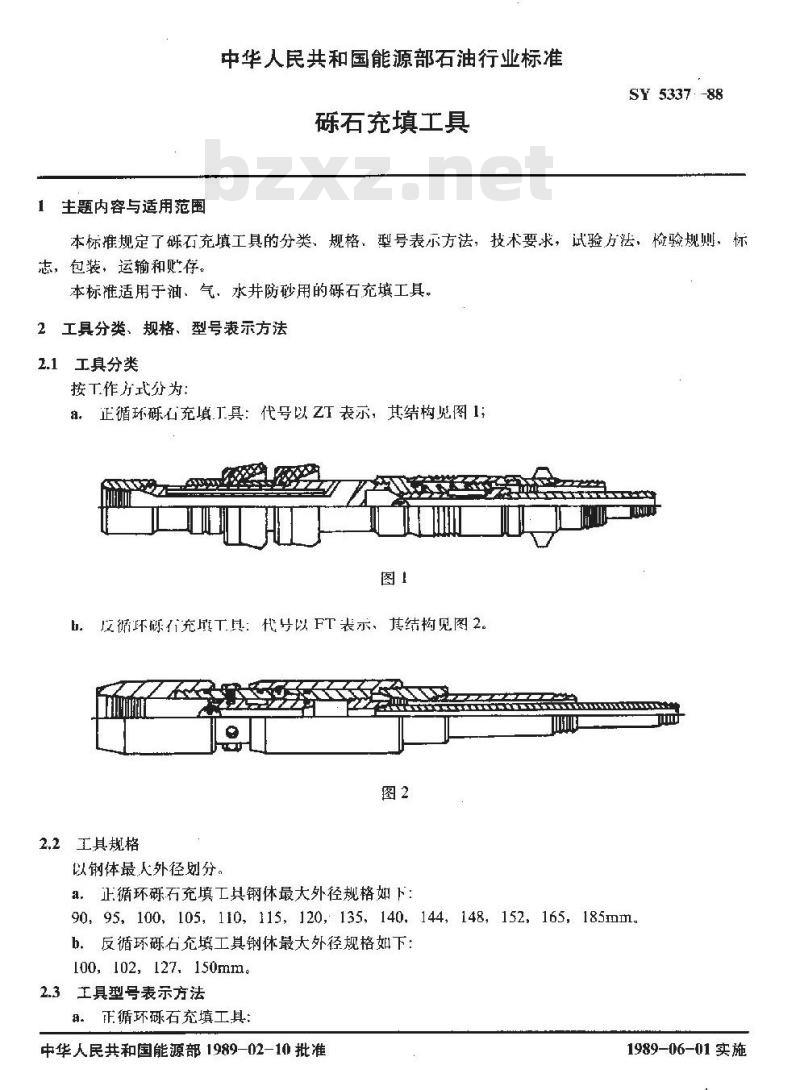

正循环砾石充填工具：代号以ZT表示，其结构图1;图！
及循环砾充填工具：代号以FT表示、其结构见图2。h
2.2工具规格
以钢体最人外径划分。
a.正循环砾石充填工具钢体最大外径规格如下90,95，100，105，110,115，120，135，140.144，148，152，165，185mm。b。反循环砾石充填工具钢体最大外径规格如下：100, 102, 127. 150mm。
2.3工具型号表示方法

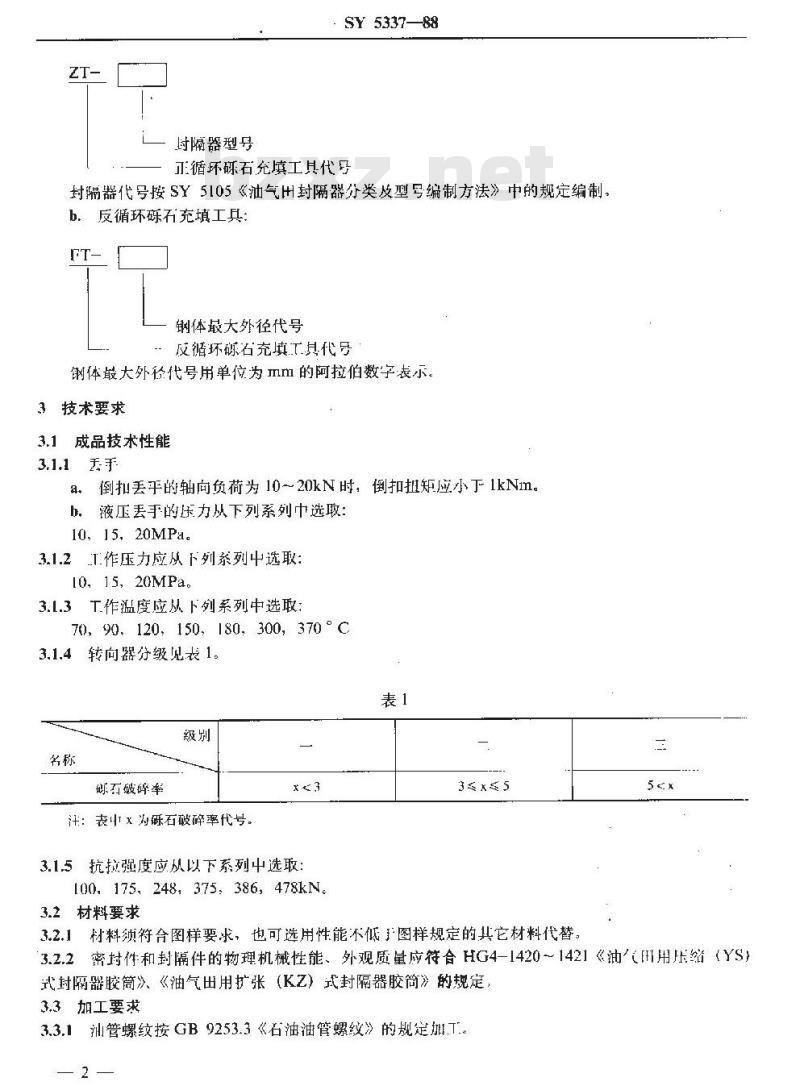

a。正循环砾石充填工具：
中华人民共和国能源部1989-02-10批准1989-06-01实施
时隔器型号
SY 533788
正循环砾石充填工具代号
封隔器代号接SY5105《油气田封隔器分类及型号编制方法》中的规定编制。b．反循环砾石充填工具
钢体最大外径代号
反循环砾名充琪工T具代号
钢体最大外代号用单位为mm的阿拉伯数字表示。3技术要求
3.1成品技术性能
3,1.1丢于
a，倒扣丢平的轴向负荷为10～20kN时，倒扣扭矩应小于1kNm。b，液压丢手的乐力从下列系列中选取：10. 15. 20MPa。
3.1.21作压力应从下列系列中选取10. 15, 20MPa。
3.1.3T作温度应从下列系列中选取70，90.120、150，180，300，370°C3.1.4转向露分级见表1。
砾石破碎率
注：表中x为砾石破碎率代号。
3.1.5抗拉强度应从以下系列中选取：l00. 175. 248, 375. 386, 478kN.3.2材料要求
3.2.1材料须符合图样要求，也可选用性能不低图样规定的其它材料代替。3.2.2密封件和封隔件的物理机械性能、外观质量应符合HG4-1420~1421《油（田用压络（YS）式封隔器胶筒》、《油气由用扩张（KZ）式封隔器胶简》的规定3.3加工要求

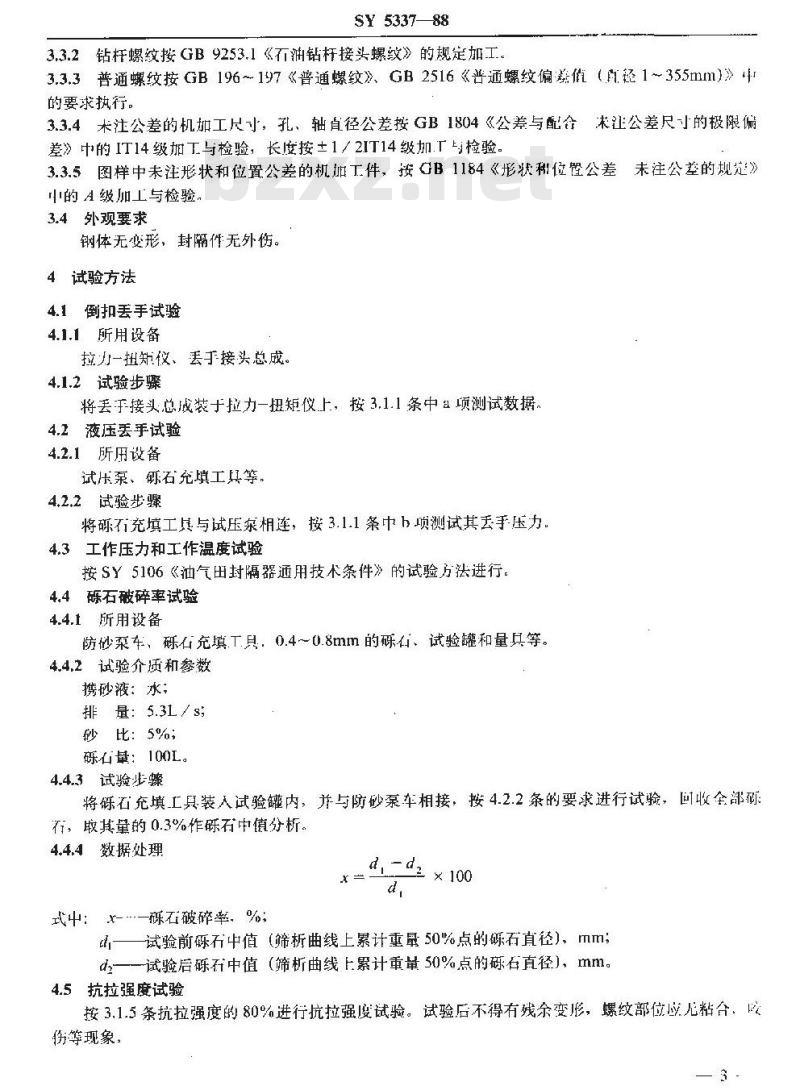

3.3.1汕管螺纹按GB9253.3《石油油管螺纹》的规定加.T.SY 533788
3.3.2钻杆螺纹按GB9253.1《石油钻杆接头螺纹》的规定加工。3.3.3普通螺纹按GB196~197《普通螺纹》、GB2516《普通螺纹偏值（经1~355mm）》4的要求执行。
3.3.4未注公差的机加工尺寸：孔、轴直径公差按GB1804《公差与配合末江公差尺寸的极限偏差》的IT14级加工与检验，长度按±1／2IT14级加.T上j检验。3.3.5图样中未注形状和位置公差的机加工件，按GB1184《形状利位暨公差未注公差的规述》的A级加工与检验，
3.4外观要求
钢体无变形，封隔件无外伤。
试验方法
4.1倒扣丢手试验
4.1.1所用设备
拉力一扭矩仪、丢于接头总成。4.1.2试验步骤
将丢于接头总成装于拉力-扭矩仪上，按3.1.1条中a项测试数据，4.2液压丢手试验
4.2.1所用设备
试压泵、砾石充填工具等
4,2,2试验步骤
将砾石充填工具与试压泵相连，按3.1.1条中h项测试其丢手压力。4.3工作压力和工作温度试验
按SY5106《油气田封隔器通用技术条件》的试验方法进行4.4砾石破碎率试验
4.4.1所用设备
防砂采车，砾石充填T具．0.4～0.8mm的砾石、试验罐和量兵等。4.4.2试验介质和参数
携砂液：水；
排量：5.3L/s;
砂比：5%；
砾么量：100L。
4.4.3试验步骤
将砾石充填工具装入试验罐内，并与防砂泵车相接，按4.2.2条的要求进行试验，回收全部砾行，取其量的0.3%作砾石中值分析。4.4.4数据处理
式中：x-一砾石破碎率。%;
d. -d2 × 100
比一试验前砾石中值（筛析曲线上累计重量50%点的砾石直径），mm：dz一一试验后砾石中值（筛析曲线上累计重量50%点的砾石直径）、mm。4.5抗拉强度试验
按3.1.5条抗拉强度的80%进行抗拉强度试验。试验后不得有残余变形，螺纹部位应无粘合：咳伤等现象。
5检验规则
5.1出厂检验
SY 5337-88
每套工具进行丢手，常温试验，外观要求检验。5.2型式检验
5.2.1检验内容
a丢手性能；
b工作压力；
c.T作温度；
d。砾石破碎率；
e.抗拉强度。
5.2.2抽样与判定规则
5%抽检。低于20套的抽检1套；抽检时若有1套不合格，则加倍抽检，若再不合格，这批品算不合格。

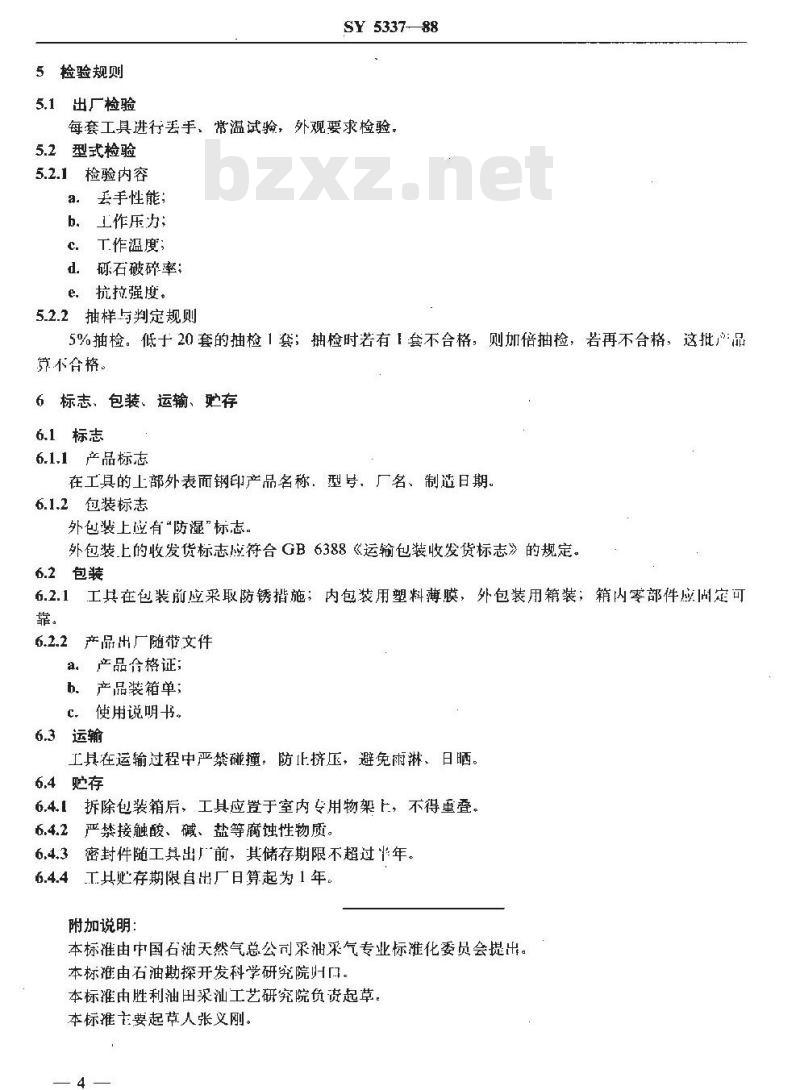

6标志、包装、运输、贮存
6.1标志
6.1.1产品标志
在工具的工部外表而钢印产品名称、型号、厂名、制造日期、6.1.2包装标志
外包装上应有“防湿”标志
外包装上的收发货标志应符合GB6388《运输包装收发货标志》的规定。6.2包装
，工具在包装前应采取防锈指施：内包装用塑料薄膜，外包装用箱装；箱内零部件应闹定可靠。
6.2.2 产品出厂随带文件
a。产品合格证；
b．产品装箱单；
使用说明书。
6.3运输
工具在运输过程中严攀碰撞：防止挤压，避免雨淋、日晒。6.4贮存
6.4.1拆除包装箱后，工具应置于室内专用物架上，不得重叠。6,4.2严禁接触酸、碱、盐等腐蚀性物质。6.4.3密封件随工具出厂前，其储存期限不超过年。6.4.4工其些存期限自出厂日算起为1年，附加说明：
本标准由中国石油天然气总公司采油采气专业标准化委员会提出。本标准由石油勘探开发科学研究院叶。本标准由胜利油田采汕工艺研究院负资起草，本标推主要起草人张义刚
本标准于 199 复审继续有
效，该复审结果已被国家石油和化学工业局批准。
