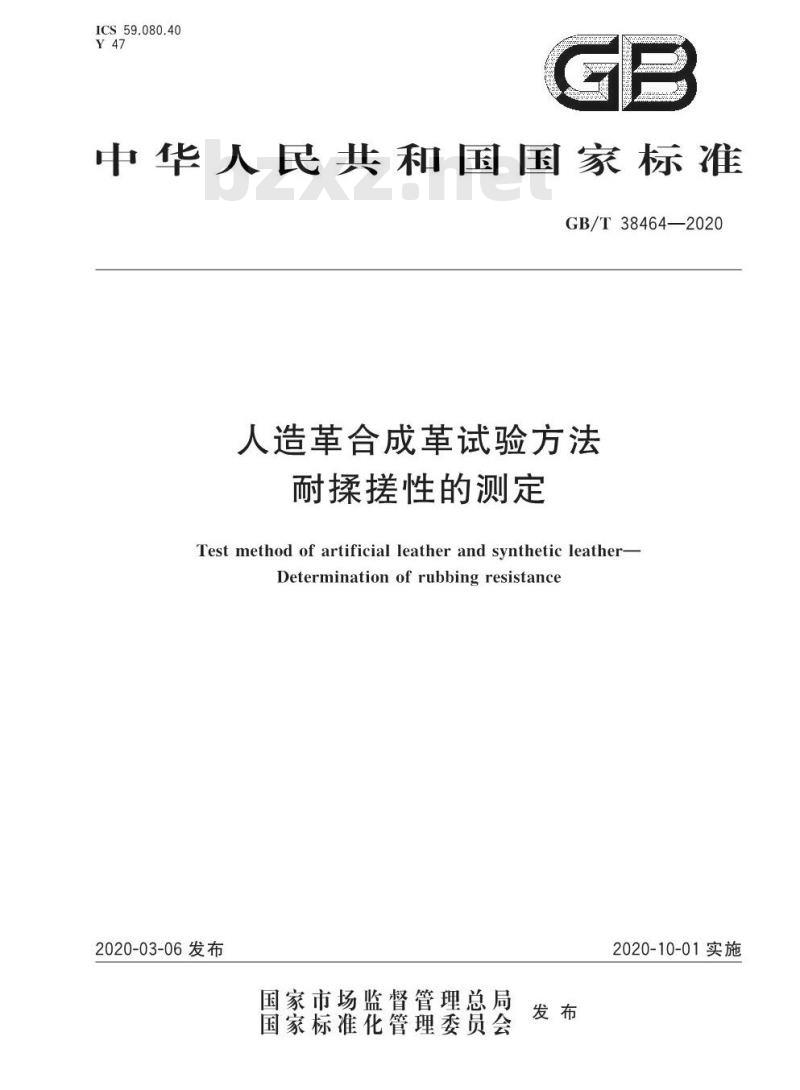

【GB国家标准】 人造革合成革试验方法 耐揉搓性的测定

ICS59.080.40
中华人民共和国国家标准
GB/T38464—2020
人造革合成革试验方法
耐揉搓性的测定
Test method of artificial leather and synthetic leatherDetermination of rubbingresistance2020-03-06发布
国家市场监督管理总局
国家标准化管理委员会
2020-10-01实施

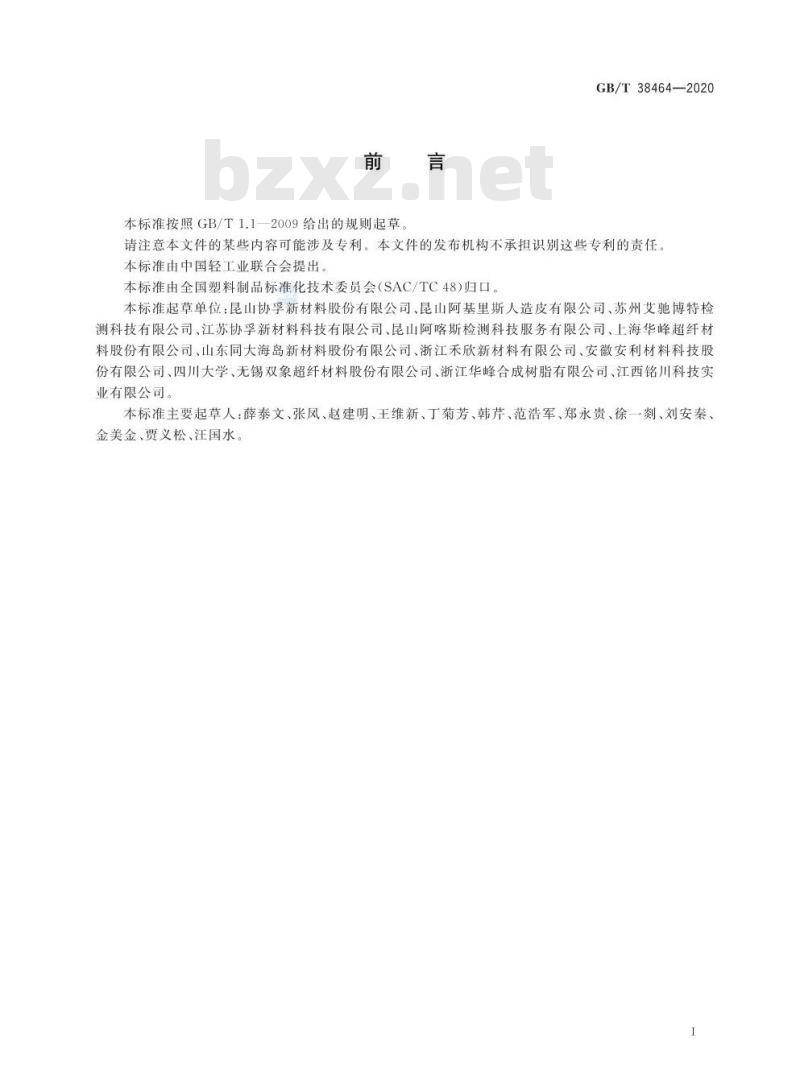

本标准按照GB/T1.1-2009给出的规则起草。GB/T38464—2020
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国轻工业联合会提出。本标准由全国塑料制品标准化技术委员会（SAC/TC48)归口。本标准起草单位：昆山协孚新材料股份有限公司、昆山阿基里斯人造皮有限公司、苏州艾驰博特检测科技有限公司、江苏协孚新材料科技有限公司、昆山阿喀斯检测科技服务有限公司、上海华峰超纤材料股份有限公司、山东同大海岛新材料股份有限公司、浙江禾欣新材料有限公司、安徽安利材料科技股份有限公司、四川大学、无锡双象超纤材料股份有限公司、浙江华峰合成树脂有限公司、江西铭川科技实业有限公司。
本标准主要起草人：薛泰文、张凤、赵建明、王维新、丁菊芳、韩芹、范浩军、郑永贵、徐一刻、刘安秦、金美金、贾义松、汪国水。

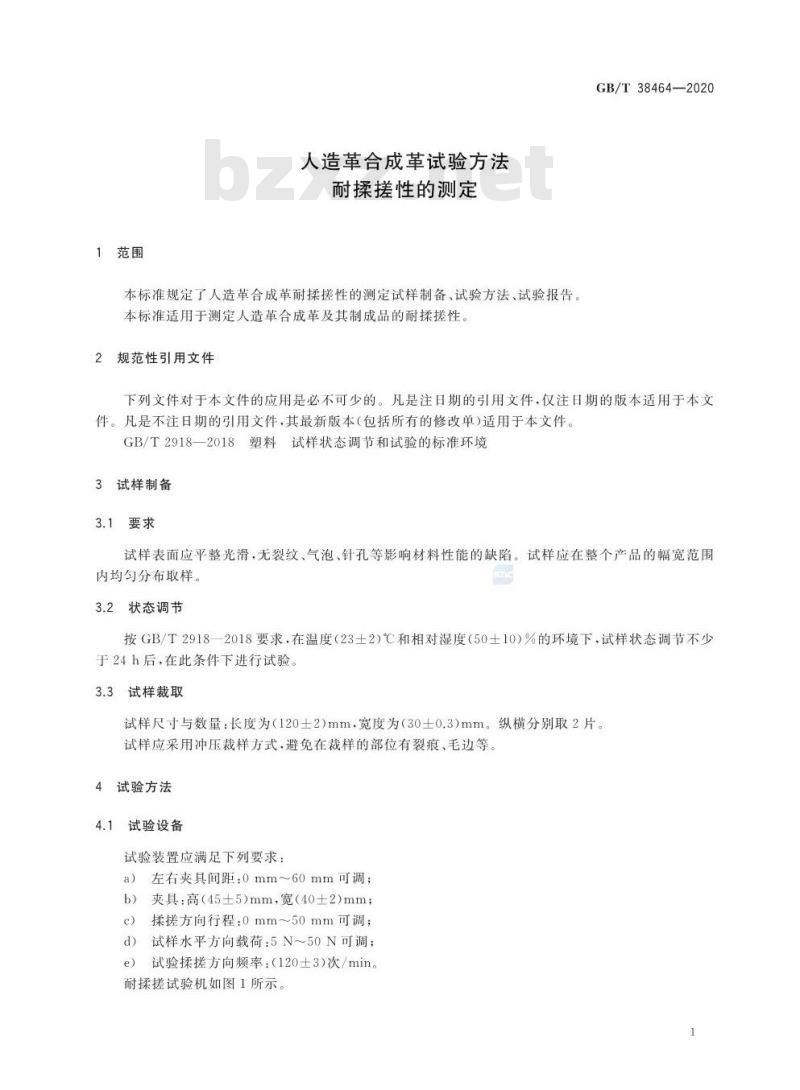

1范围
人造革合成革试验方法
耐揉搓性的测定
本标准规定了人造革合成革耐揉搓性的测定试样制备、试验方法、试验报告。本标准适用于测定人造革合成革及其制成品的耐揉搓性。规范性引用文件
GB/T38464—2020
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2918—2018塑料试样状态调节和试验的标准环境试样制备
3.1要求
试样表面应平整光滑，无裂纹、气泡、针孔等影响材料性能的缺陷。试样应在整个产品的幅宽范围内均匀分布取样。
3.2状态调节
按GB/T2918一2018要求，在温度（23土2)℃和相对湿度（50土10）%的环境下，试样状态调节不少于24h后，在此条件下进行试验
3.3试样裁取
试样尺寸与数量：长度为（1202)mm，宽度为（30±0.3）mm。纵横分别取2片。试样应采用冲压裁样方式，避免在裁样的部位有裂痕、毛边等，4
试验方法
试验设备
试验装置应满足下列要求：
a）左右夹具间距：0mm~60mm可调；夹具：高（45±5）mm，宽（40±2）mm；b）
揉搓方向行程：0mm~50mm可调；试样水平方向载荷：5N～50N可调；d)
试验探搓方向频率：（120土3）次/min。耐揉搓试验机如图1所示。

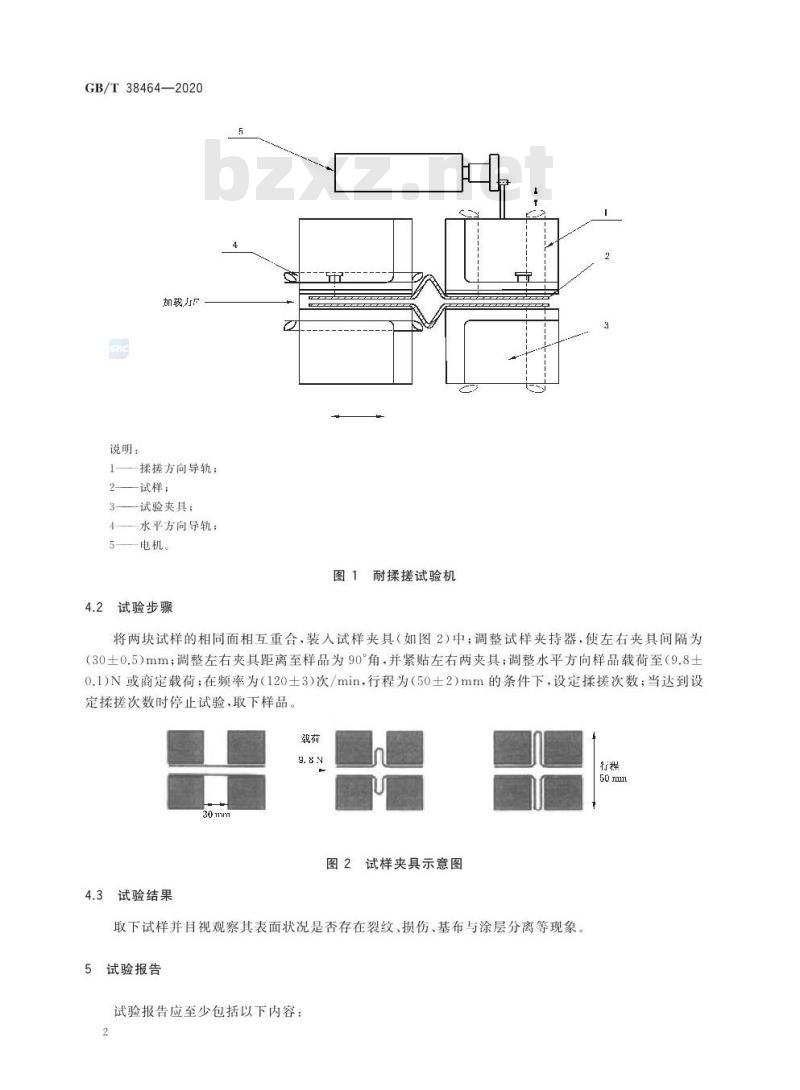

GB/T38464—2020
说明：wwW.bzxz.Net
1—揉搓方向导轨；
2——试样：
3—一试验夹具：
4——水平方向导轨；
5——电机。
4.2试验步骤
图1耐揉搓试验机
将两块试样的相同面相互重合，装入试样夹具（如图2)中；调整试样夹持器，使左右夹具间隔为（30土0.5）mm：调整左右夹具距离至样品为90°角，并紧贴左右两夹具：调整水平方向样品载荷至（9.8士0.1)N或商定载荷：在频率为（120士3）次/min，行程为（50土2）mm的条件下，设定揉搓次数：当达到设定揉搓次数时停止试验，取下样品。载荷
图2试样夹具示意图
4.3试验结果
取下试样并目视观察其表面状况是否存在裂纹、损伤、基布与涂层分离等现象。5试验报告

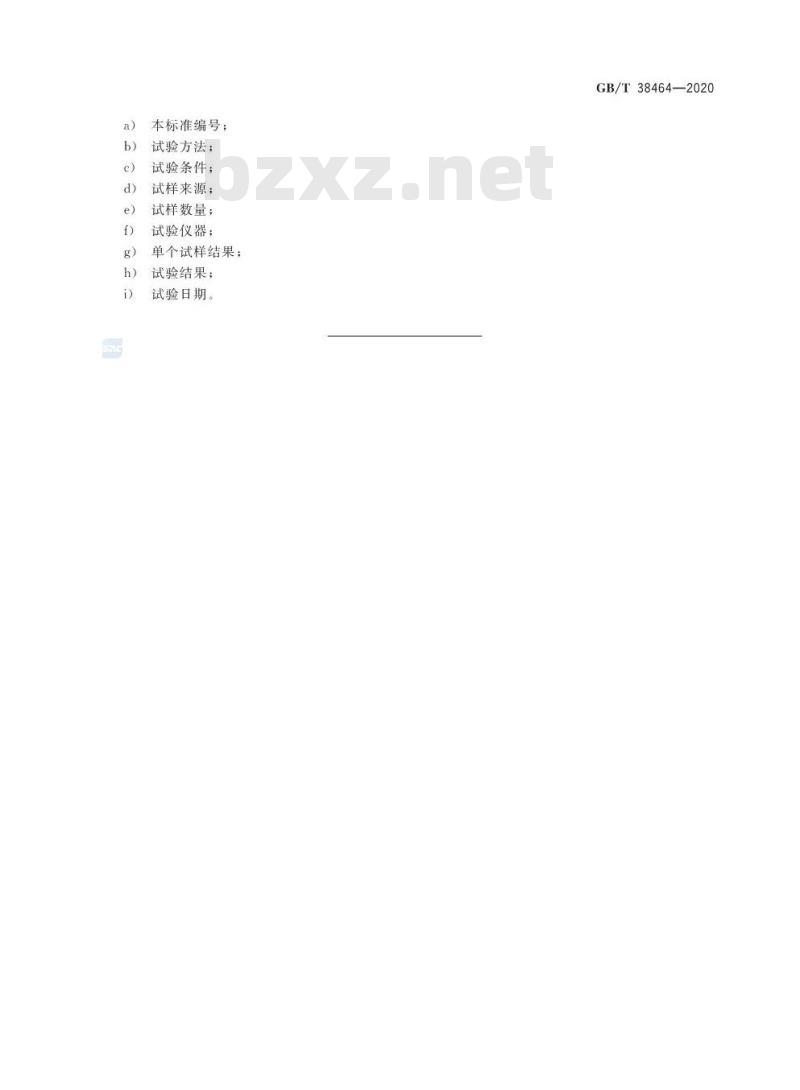

试验报告应至少包括以下内容：2
本标准编号；
试验方法；
试验条件；
试样来源；
试样数量；
试验仪器；
单个试样结果；
试验结果；
试验日期。
GB/T38464—2020
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
