【YD通讯标准】 会议电视系统工程设计规范

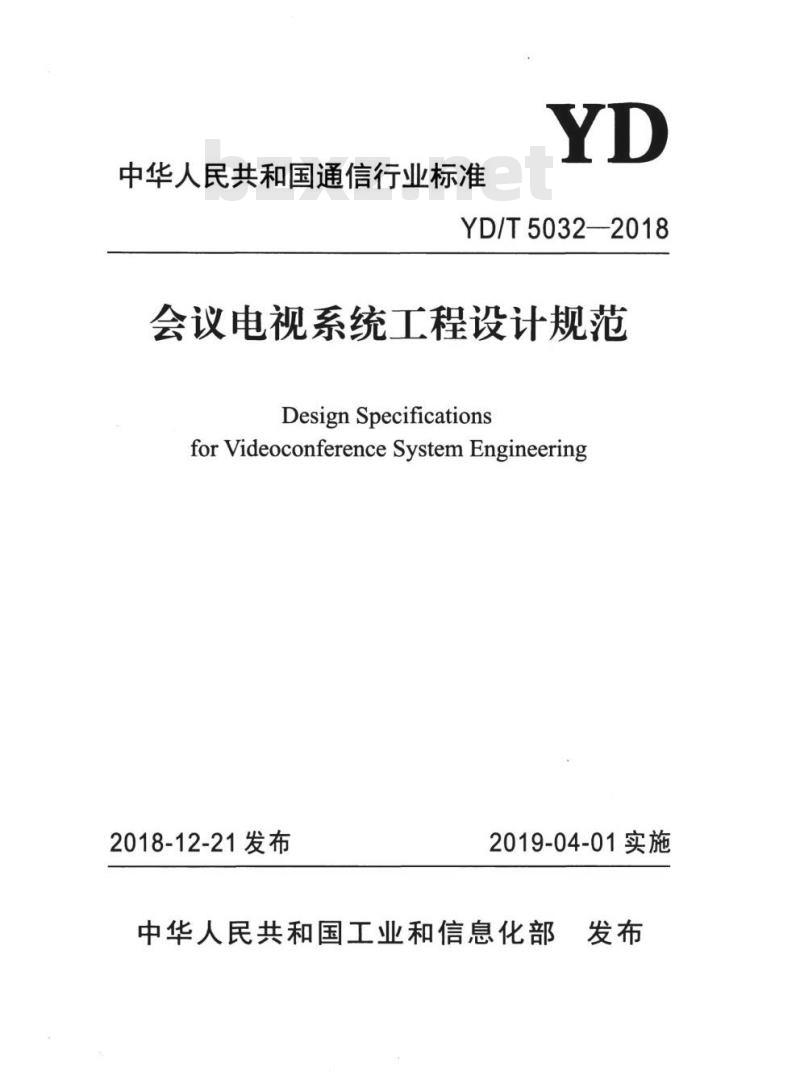

中华人民共和国通信行业标准
YD/T5032—2018
会议电视系统工程设计规范
Design Specifications
for Videoconference System Engineering2018-12-21发布
2019-04-01实施
中华人民共和国工业和信息化部发布

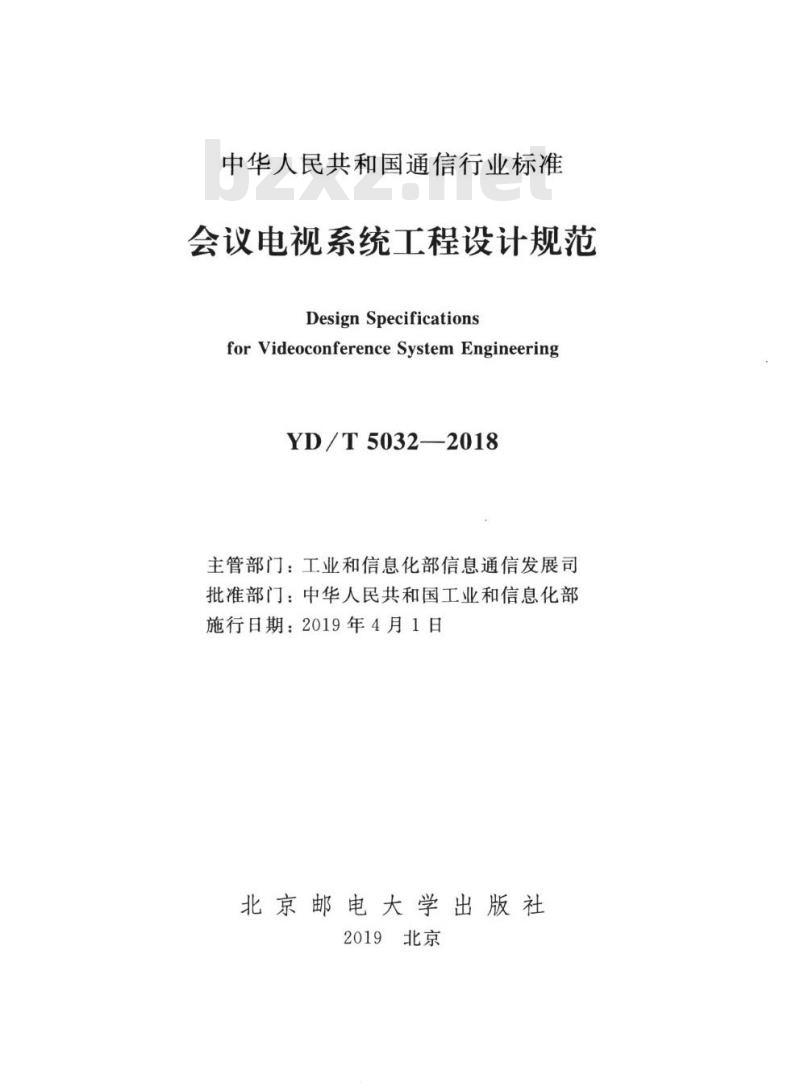

中华人民共和国通信行业标准
会议电视系统工程设计规范
DesignSpecifications
forVideoconference SystemEngineeringYD/T5032-2018
主管部门：工业和信息化部信息通信发展司批准部门：中华人民共和国工业和信息化部施行日期：2019年4月1日
北京邮电大学出版社
2019北京

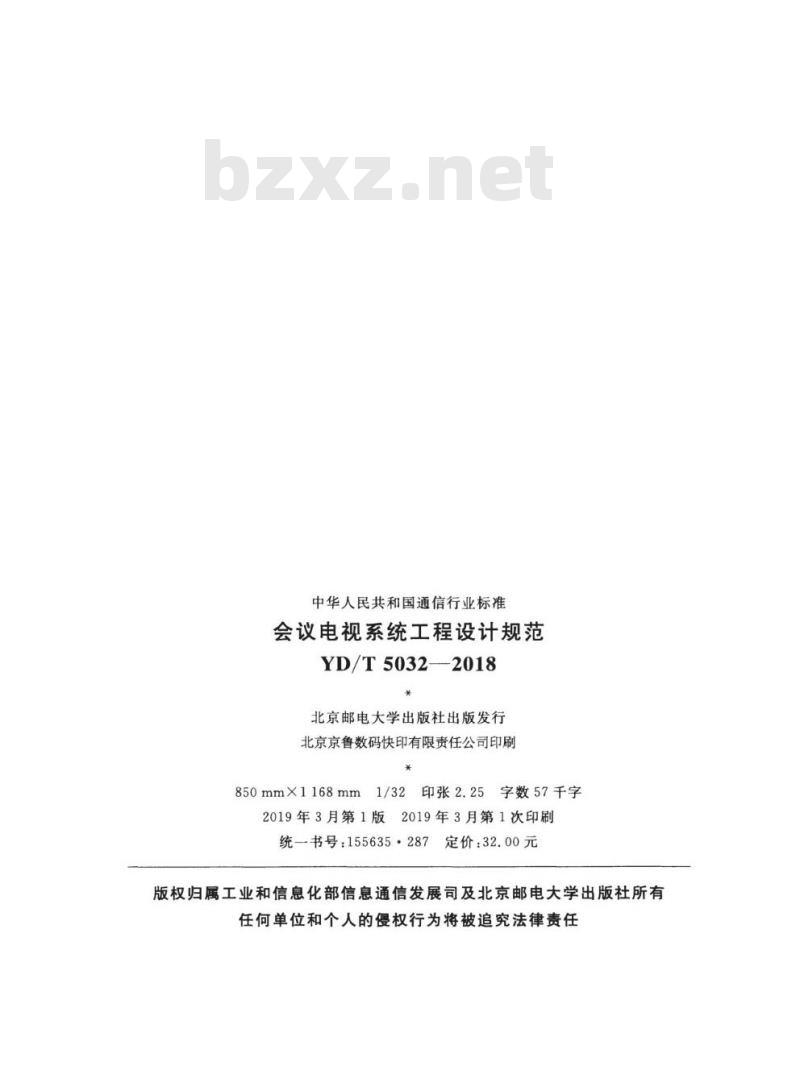

中华人民共和国通信行业标准
会议电视系统工程设计规范
YD/T5032--2018
北京邮电大学出版社出版发行
北京京鲁数码快印有限责任公司印刷*
850mm×1168mm1/32印张2.25
5字数57千字
2019年3月第1版2019年3月第1次印刷统一书号：155635·287定价：32.00元版权归属工业和信息化部信息通信发展司及北京邮电大学出版社所有任何单位和个人的侵权行为将被追究法律责任中华人民共和国工业和信息化部公告

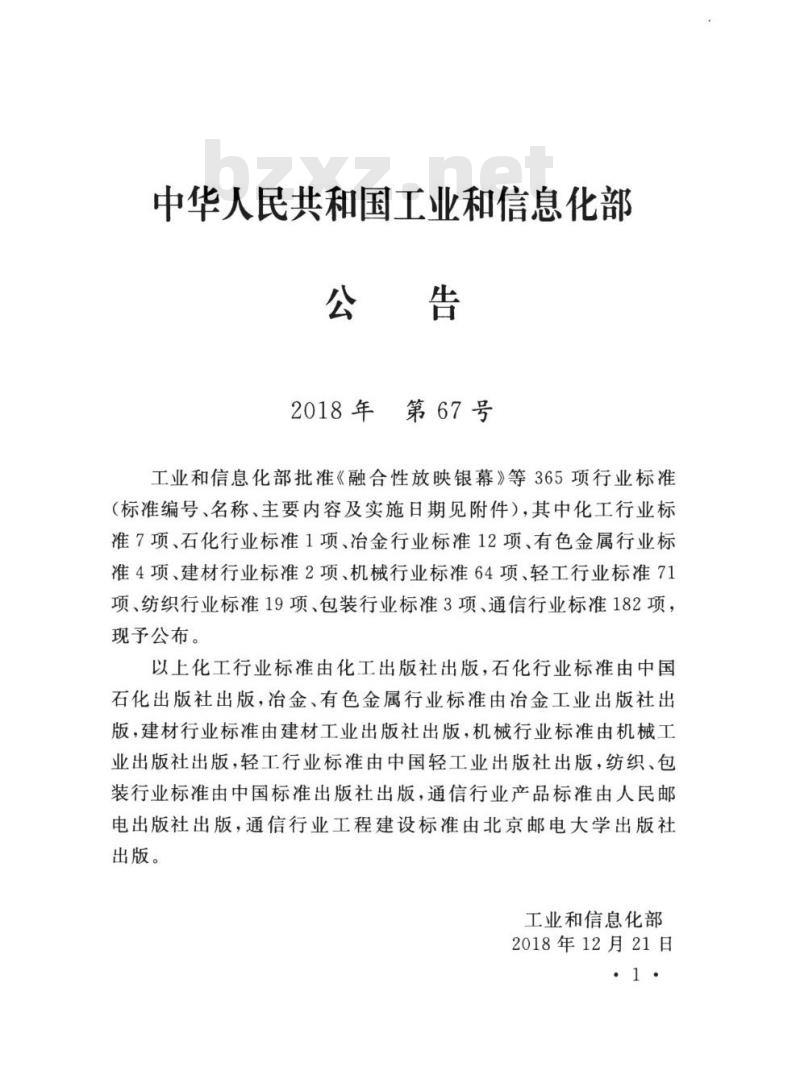

2018年第67号
工业和信息化部批准《融合性放映银幕》等365项行业标准（标准编号、名称、主要内容及实施日期见附件），其中化工行业标准7项、石化行业标准1项、冶金行业标准12项、有色金属行业标准4项、建材行业标准2项、机械行业标准64项、轻工行业标准71项、纺织行业标准19项、包装行业标准3项、通信行业标准182项，现予公布。
以上化工行业标准由化工出版社出版，石化行业标准由中国石化出版社出版，冶金、有色金属行业标准由治金工业出版社出版，建材行业标准由建材工业出版社出版，机械行业标准由机械工业出版社出版，轻工行业标准由中国轻工业出版社出版，纺织、包装行业标准由中国标准出版社出版，通信行业产品标准由人民邮电出版社出版，通信行业工程建设标准由北京邮电大学出版社出版。
工业和信息化部
2018年12月21日

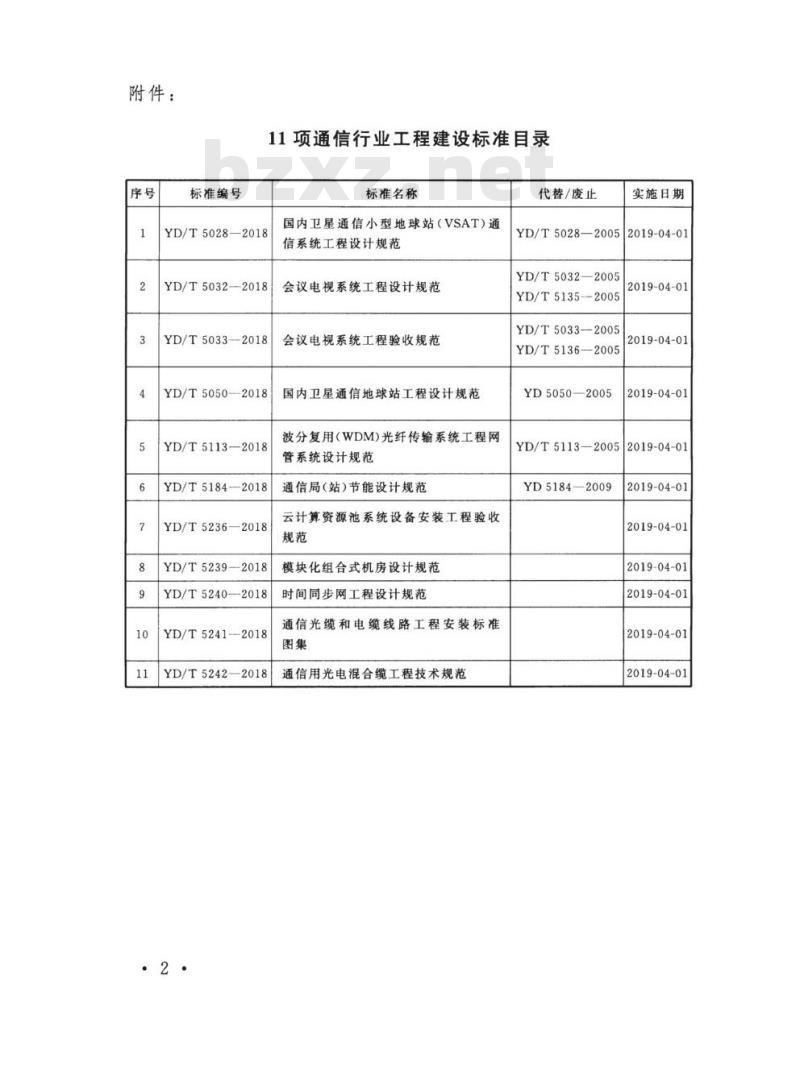

附件：
标准编号
11项通信行业工程建设标准目录标准名称
YD/T5028—2018
YD/T5032—2018
YD/T5033—-2018
YD/T5050-2018
YD/T5113—2018
YD/T5184—2018
YD/T5236—2018
YD/T5239—2018
YD/T5240-—2018
YD/T5241-—2018
YD/T5242—2018
国内卫星通信小型地球站（VSAT）通信系统工程设计规范
会议电视系统工程设计规范
会议电视系统工程验收规范
国内卫星通信地球站工程设计规范波分复用（WDM)光纤传输系统工程网管系统设计规范
通信局（站节能设计规范
云计算资源池系统设备安装工程验收规范
模块化组合式机房设计规范
时间同步网工程设计规范
通信光缆和电缆线路工程安装标准图集
通信用光电混合缆工程技术规范代替/废止
实施日期
YD/T5028—20052019-04-01
YD/T5032—2005
YD/T5135--2005
YD/T5033—2005
YD/T5136—2005
YD5050—2005
2019-04-01
2019-04-01
2019-04-01
YD/T5113—20052
2019-04-01
YD5184—2009
2019-04-01
2019-04-01
2019-04-01
2019-04-01
2019-04-01
2019-04-01
根据工业和信息化部办公厅关于印发2015年第三批行业标准制修订计划的通知”（工信厅科【2015］115号）的要求，完成本规范的修订。
本规范主要包括：会议电视系统组成及功能、组网方式、系统协议、业务类型与功能、设备配置原则、网络管理、系统质量及安全、编号方案与地址分配、设备安装设计、节能环保与安全生产等。本规范由工业和信息化部信息通信发展司负责解释、监督执行。本规范在使用过程中，如有需要补充或修改的内容，请与部信息通信发展司联系，并将补充或修改意见寄部信息通信发展司（地址：北京市西长安街13号。邮编：100804）。本规范由中国通信企业协会通信工程建设分会组织编制。本规范由中国通信标准化协会归口。原主编单位：京移通信设计院有限公司修订主编单位：中国移动通信集团设计院有限公司主要起草人：牛瑛霞丁亦志王凡，王建明1
2术语和符号
2.1术语
2.2符号
网络设计一般要求
系统组成及功能
组网方式
组网应用
互通要求
系统协议
框架协议
媒体协议
业务类型与功能
业务类型
业务功能
会议控制
其他功能
8设备配置原则
主要设备配置原则
外设配置原则
网络管理
10系统质量与安全
系统质量
系统安全
编号方案与地址分配
编号方案
地址分配
12设备安装设计
核心系统局址选择
核心系统机房要求
会议室工艺要求
13节能环保与安全生产
附录A
绿色节能设计要求
环境保护
安全生产
本规范用词说明
引用标准名录
条文说明
修订、补充内容一览表
1.0.1《会议电视系统工程设计规范》适用于会议电视系统工程的设计。
1.0.2工程设计中涉及信息安全的内容，应执行相关规定。1.0.3工程设计应贯彻国家基本建设方针和技术经济政策，符合国家及行业相关技术体制及技术标准，同时应密切结合我国通信发展的需要。
1.0.4工程设计应遵循开放性的原则，设计的网络应具有可运营性、可管理性、可扩展性且安全可靠。设计应进行多方案技术经济比较，努力降低工程造价，提高经济效益。1.0.5工程设计应与业务和网络发展规划相适应，以近期业务需求为主，兼顾远期业务发展。
1.0.6工程设计应满足节约能源和原材料的消耗，充分利用已有的基础设施建设，应贯彻国家节能减排相关政策和法规规定。1.0.7工程中采用的设备、材料应选用经过国家认可的产品质量检验机构鉴定合格的、符合国家有关技术标准的定型产品。1.0.8在我国抗震设防烈度7度及以上地区进行电信网络建设时，使用的主要电信设备应符合YD5083《电信设备抗地震性能检测规范》的规定。
1.0.9本规范与国家有关标准规范相矛盾时，应按国家标准规范的相关规定执行。
2术语和符号
2.1术语
2.1.1网守（GateKeeper）
网守是会议电视网络的资源管理设备，它提供地址解析、呼叫管理、终端注册等功能。
2.1.2网关（Gateway）
网关是IP会议电视业务的接入设备，位于IP网络和电路交换网络之间，把电路交换网络的会议电视终端接入IP会议电视中。2.1.3GK域
每个GK构成一个GK域，GK管理GK域中的所有会议电视端点设备，包括MCU、GW和终端。2.1.4端点（EndPoint）
端点是指会议电视系统的端点设备，包括MCU、GW和终端设备。
2.1.5终端
终端是会议电视系统和用户直接交互的端点设备，主要提供音视频的编解码及音视频输人输出等功能。将本地的视频、音频、数据和控制信息进行编码打包并发送；对收到的数据包解码还原为视频、音频、数据和控制信息。主要形态包括：高端视频会议终端、会议室终端、个人终端等。2.1.6高端视频会议终端
高端视频会议终端是一种“使用音视频技术，实现远程虚拟人物呈现”的终端形态，目的是为让处于通信或会议状态的用户身临其境地感受到位于远程的用户也真实地处于其自身所在的位置。·2·
其具有面对面的视频体验、图像拼接虚拟融合、声位同向等特点。2.1.7会议室终端
会议室端包含大型会议室终端、中型会议室终端和小型会议室终端。对中小型会议室，还有一体化终端，其形态包含：编解码处理、摄像头、显示设备、麦克（麦克也可外置）和扬声器。2.1.8个人终端
个人终端包含软终端和可视电话，软终端又可分为PC软终端和移动软终端。
2.1.9终端召集
终端召集（也称为主叫呼集）是指在主叫会议电视终端上通过输入相关信息直接召集多个与会方参加的会议电视的方式。2.1.1o注册服务器（RegisterServer）注册服务器是指接收终端的注册请求并对终端进行鉴权的逻辑实体，它通常与代理服务器或重定向服务器物理共存。2.1.11双流
双流是指在会议电视通信的过程中，除了传输摄像头的活动视频（也叫主流图像）外，还同时传输另一路图像（也叫辅流图像），该图像可以是PC的VGA桌面输入、文本摄像机输人等。辅流图像和主流图像一样需要进行编解码、传输等处理。2.1.12多方会议电视
多方会议电视指会议的参加者在三方及以上的会议。2.1.13Ad-hoc会议
Ad-hoc会议允许用户定义固定的会议号，但不占用MCU资源。有人呼叫该会议号才激活会议，占用MCU资源。2.2符号
英文缩写
英文名称
AutomaticExposureControl
Advanced Encryption Standard中文名称
自动曝光控制
高级加密标准
AMR-WB
Automatic GainControl
Adaptive Multi-Rate
AdaptiveMulti-RateWideband
Automatic Noise Suppression
BinaryFloorControlProtocol
BaselineProfile
Call Detail Record
Classless Inter-DomainRoutingCommonIntermediateFormat
Data Encryption Standard
Demilitarized Zone
Digital Visual Interface
Far-End Camera Control
GateKeeper
Gateway
HighDefinition
High Definition Multimedia InterfaceHighProfile
HyperTextMarkupLanguage
InteractiveConnectivityEstablishmentInternet DataCenter
自动增益控制
自适应多码率
自适应宽带多
背景噪音抑制
二进制发言权
控制协议
基本画质
呼叫详细记录
无类别域间
通用影响传输
数据加密标准
非军事区bZxz.net
数字视频接口
远端摄像机
高清晰
高清晰多媒体
高级画质
超文本标记
交互式连接
互联网数据
