【YD通讯标准】 光缆线路自动监测系统工程设计规范

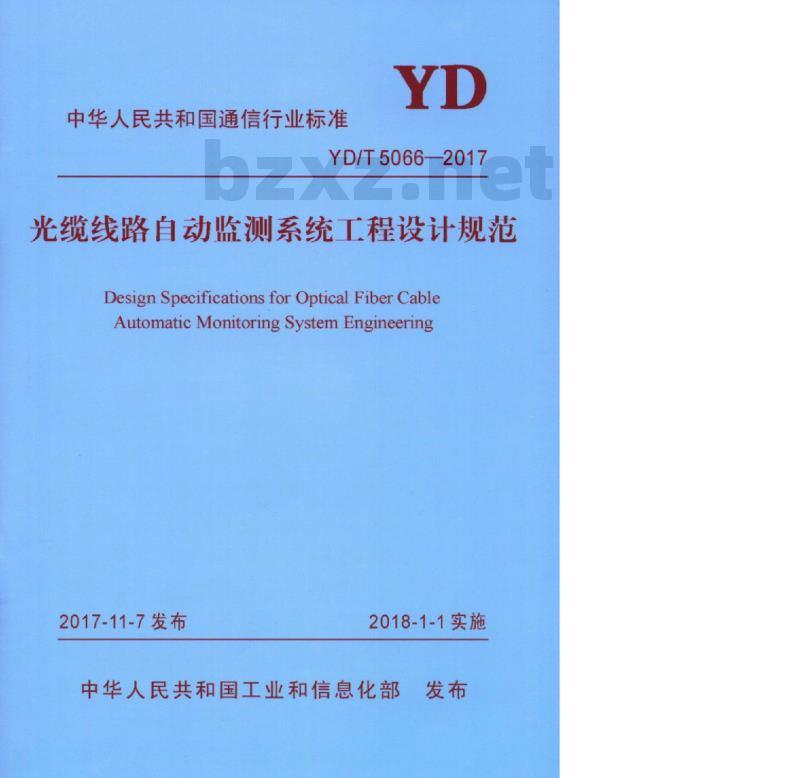

中华人民共和国通信行业标准
YD/T5066—2017
光缆线路自动监测系统工程设计规范Design SpecificationsforOpticalFiberCableAutomaticMonitoringSystem Engineering2017-11-7发布
2018-1-1实施
中华人民共和国工业和信息化部中华人民共和国通信行业标准

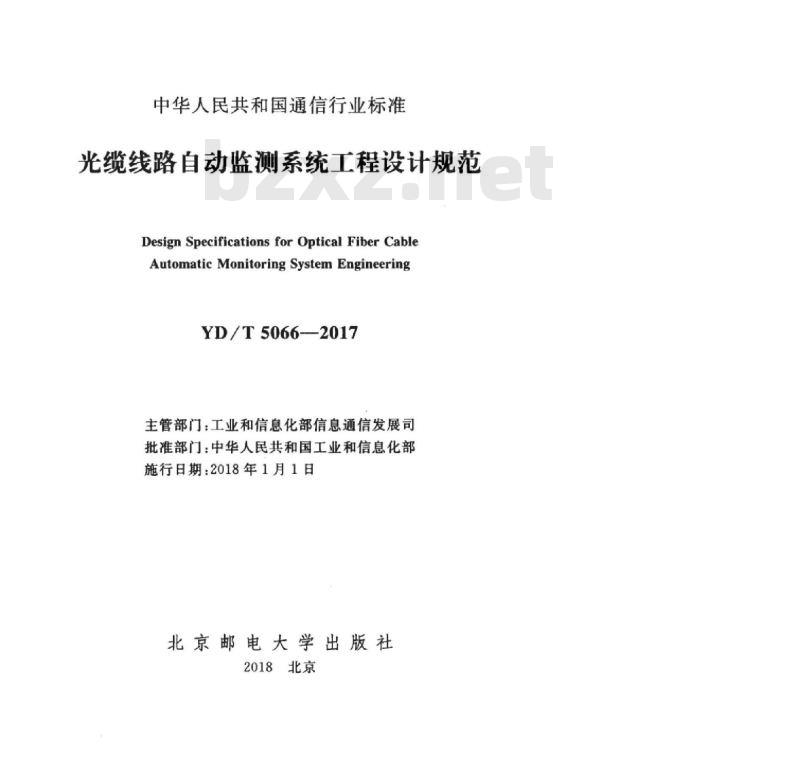

光缆线路自动监测系统工程设计规范Design Specifications for Optical Fiber CableAutomatic Monitoring System EngineeringYD/T5066--2017
主管部门：工业和信息化部信息通信发展司批准部门：中华人民共和国工业和信息化部施行日期：2018年1月1日
北京邮电大学出版社
2018北京

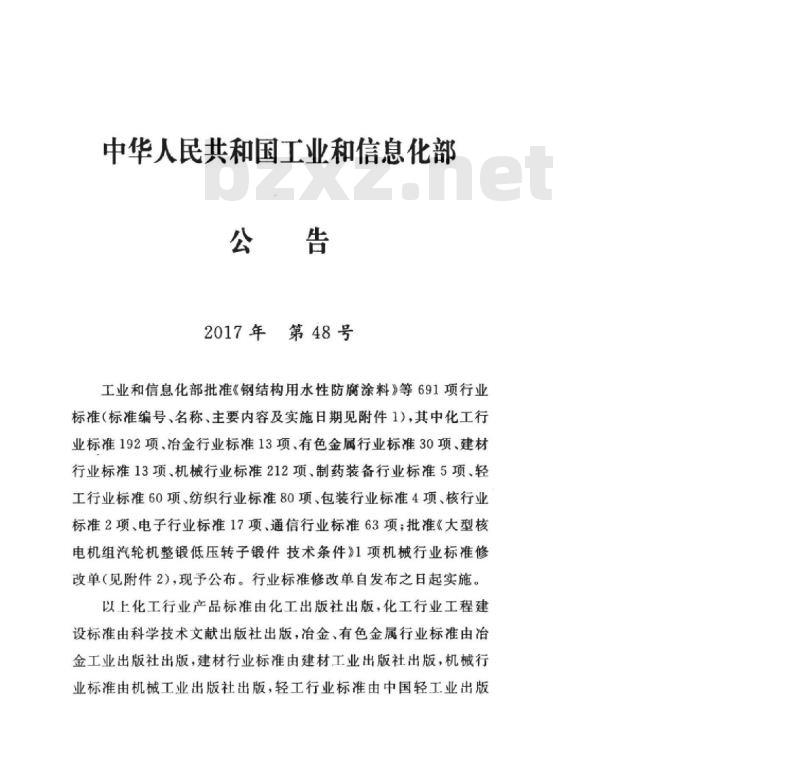

中华人民共和国工业和信息化部公告
2017年第48号
工业和信息化部批准《钢结构用水性防腐涂料》等691项行业标准（标准编号，名称，主要内容及实施日期见附件1）其中化工行业标准192项，冶金行业标准13项、有色金属行业标准30项、建材行业标准13项、机械行业标准212项、制药装备行业标准5项、轻工行业标准60项，纺织行业标准80项，包装行业标准4项，核行业标准2项，电子行业标准17项，通信行业标准63项：批准《大型核电机组汽轮机整锻低压转子锻件技术条件》1项机械行业标准修改单（见附件2），现予公布。行业标准修改单自发布之日起实施。以上化工行业产品标准由化工出版社出版，化工行业工程建设标准由科学技术文献出版社出版，冶金，有色金属行业标准由治金工业出版社出版，建材行业标准由建材工业出版社出版，机械行业标准由机械工业出版社出版，轻工行业标准由中国轻工业出版社出版，制药装备，纺织行业标准由中国标准出版社出版，包装行业标准由中国计划出版社出版，核行业标准由核工业标准化研究所组织出版，电子行业标准由中国电子技术标准化研究院组织出版，通信行业产品标准由人民邮电出版社出版，通信行业工程建设标准由北京邮电大学出版社出版。附件：1.691项行业标准编号，名称，主要内容等一览表（略）2.1项行业标准修改通知单（略）工业和信息化部
2017年11月7日
附伴：

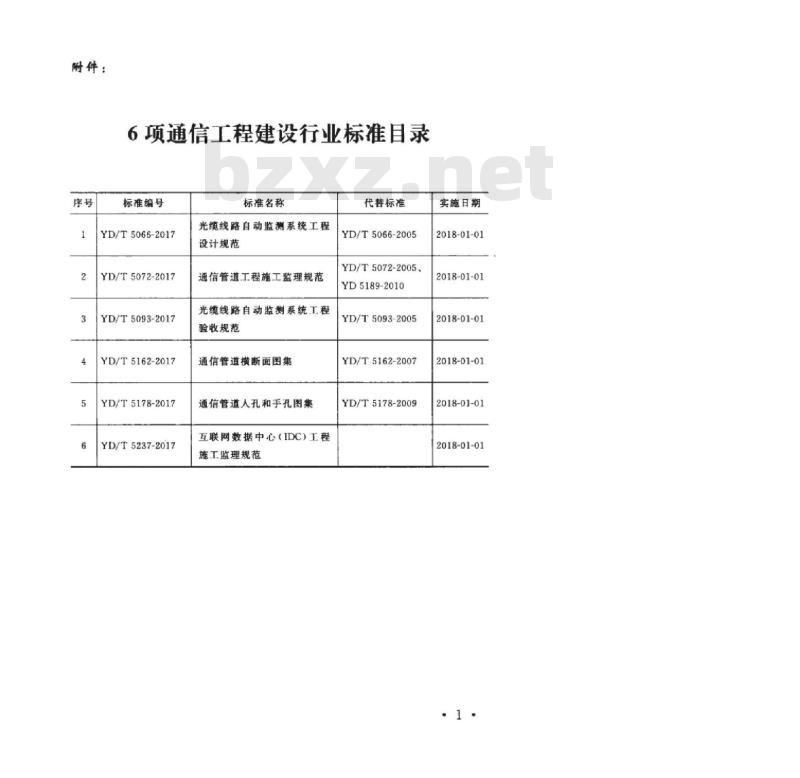

6项通信工程建设行业标准目录
标准编号
YD/T5066-2017
YD/T5072-2017
YD/T5093-2017
YD/T 5162-2017
YD/T5178-2017
YD/T 5237-2017
标准名称
光缆线路自动监测系统工程
设计规范
通信管道工程施工监理规范
光缆线路自动监测系统工程
验收规范
通信管道横断面图集
通信管道人孔和手孔图集
互联网数据中心（IDC）工程
施工监理规范
代替标准
YD/T5066-2005
YD/T5072-2005.
YD5189-2010
YD/T5093-2005
YD/T5162-2007
YD/T5178-2009
实施日期
2018-01-01
2018-01-01
2018-01-01
2018-01-01
2018-01-01
2018-01-01
2005年编制的YD/T5066一2005《光缆线路自动监测系统工程设计规范已使用多年。近几年，随着光通信技术和计算机技术的快速发展，行业标准也在不断完善。为适应我国电信业的发展依据“工业和信息化部办公厅关于印发2015年第三批行业标准制修订计划的通知*（工信厅科（2015115号）的要求，修订《光缆线路自动监测系统工程设计规范》。本规范主要结合国内的应用情况进行了适当调整。增加了光纤接人网光缆自动监测系统的设计内容，并将光缆自动监测系统设计规范的范围应用至整个光缆线路网，主要包括光缆线路自动监测系统的组成功能和性能指标，以及工程中的设计要求。本规范由工业和信息化部信息通信发展司负责解释、监督执行。本规范在使用过程中，如有需要补充或修改的内容，请与部信息通信发展司联系，并将补充或修改意见寄部信息通信发展司（地址：北京市西长安街13号，邮编：100804）。本规范由中国通信企业协会通信工程建设分会组织编制。本规范由中国通信标准化协会归口。原主编单位：京移通信设计院有限公司修订主编单位：中国移动通信集团设计院有限公司主要起草人：杜铮林何平沈艳涛，高志英修订参编单位：北京电信规划设计院有限公司山东省邮电规划设计院有限公司主要参加人：黄小兵李文华于海生季超.
2术语和符号
2.1术语
3系统的组成及功能
系统的组成
系统的功能
系统设备的要求
监测链路、监测方式与监测范围5.1
监测链路
监测方式
监测范围
系统的网络连接
系统管理
站址选择及机房条件
设备配置
设备硬件配置要求
设备软件配置要求
设备安装
附录A
附录B
机房条件
供电系统及接地
设备安装布置及布线要求
本规范用词说明
主要硬件要求
引用标准名录
条文说明
修订、补充内容一览表
1.0.1本规范适用于光缆线路网的线路自动监测系统工程。1.0.2本规范适用范围为独立的，基于第三方的光缆线路自动监测系统，不适用于传送网设备自身内置的线路监测系统。1.0.3工程设计应统筹规划，联合建设，资源共享，合理利用已有网络设施和装备，满足建设资源节约型，环境友好型社会的要求。1.0.4工程设计应以保证通信质量为基础，进行多方案比较，提高经济效益，降低工程造价。
1.0.5在我国抗震设防烈度7度及以上地区进行电信网络建设时，使用的主要电信设备应符合YD5083电信设备抗地震性能检测规范》的规定。
1.0.6当本规范与国家有关标准规范相矛盾时，应按国家标准规范的相关规定执行。在工程设计中，采用本规范，但在特殊情况下执行本规范个别条款确有困难时，应充分闸述理由，提出解决方案，并报请主管部门审批。
2术语和符号
2.1术语
2.1.1光缆线路自动监测系统（OpticalFiberCableAutomaticMonitoring System)
光缆线路自动监测系统是电信管理网（TMN）中传输系统管理子网和接入管理网络的一个系统。光缆线路自动监测系统由监测中心和监测站组成。
2.1.2监测中心(MonitoringCenter）对各监测站的控制数据采集和处理中心。由主机，终端，网络通信设备，数据输出设备和专用管理软件等组成2.l.3监测站(MonitoringStation）光缆线路的远程遥控自动监测装置，包括远程测试站，远程测试转接站和监测末端。
2.1.4远程测试站(RemoteTestStation）对光缆线路进行远程测试的局站。远程测试站由远程测试单元，波分复用单元和网络通信设备等构成。2.l.5远程测试转接站(RemoteTestSwitchingStation）对监测光路进行1X1跨段连接或1XN转接的局站。远程测试转接站由远程测试转接单元，波分复用单元和网络通信设备等构成。
2.l.6监测末端（MonitoringTailEnd）监测光路的终结蓝测末端由波分复用单元或反射器等组成。
2.1.7远程测试单元（RemoteTestUnit）2
远程测试单元有测试模块（OTDR模块），控制处理模块，光开关模块，告警监测模块，光功率检测模块、电源模块和专用管理软件等。
2.l.8远程测试转接单元（RemoteTestSwitchingUnit）远程测试转接单元有控制处理模块，光开关模块，告警监测模块，光功率检测模块、合波器，电源模块和专用管理软件等。2.l.9波分复用单元（WavelengthDivisionMultiplexingUnit）波分复用单元有波分复用器（含合波器）和滤波器等。2.l.lo在线监测(InServiceMonitoring）监测方式的一种，在不影响正常通信的情况下，能同时对光红进行监测。
2.l.ll离线监测（OutofServiceMonitoring）监测方式的一种，在通信业务中断的情况下，对故障光纤进行监测。
2.1.12备纤监测(DarkFiberMonitoring）监测方式的一种，对光缆中无业务光纤进行监测2.1.13远程测试(RemoteTest)
蓝测方式的一种，在监测中心对光缆中的被监测光纤进行遥测。
2.1.14本地测试(LocalTest)
监测方式的一种，在远程测试站对光缆中的被监测光纤进行现场测试。
2.1.15监测光路（MonitoringOpticalPath）测试模块光源发出的测试光所经过的路径，由远程测试站到对端站各段光缆中的光纤连接组成物理媒介2.1.16监测链路（MonitoringLine）由监测系统控制的多条监测光路的组合。2.1.17反射器（Reflector）
反射器一般ONU/T上行口处，反射人射的测试波长，保持业·3.
务波长透过。www.bzxz.net
2.1.18光开关（OpticalSwitch）光开关用以完成光网络通信中对光上下路信号和不同光路之间进行交叉互联的功能。亦称程控光开关或光纤选择器。2.2符号
英文缩写
英文名称
Optical Line Terminal
OpticalNetworkTerminal
Optical Network Unit
Operation Support System
OpticalTimeDomainReflectometerPassiveOpticalNetwork
TelecomManagementNetwork
中文名称
光纤线路终端
光网络终端
光网络单元
运营支撑系统
光时域反射仪
无源光网络
电信管理网
