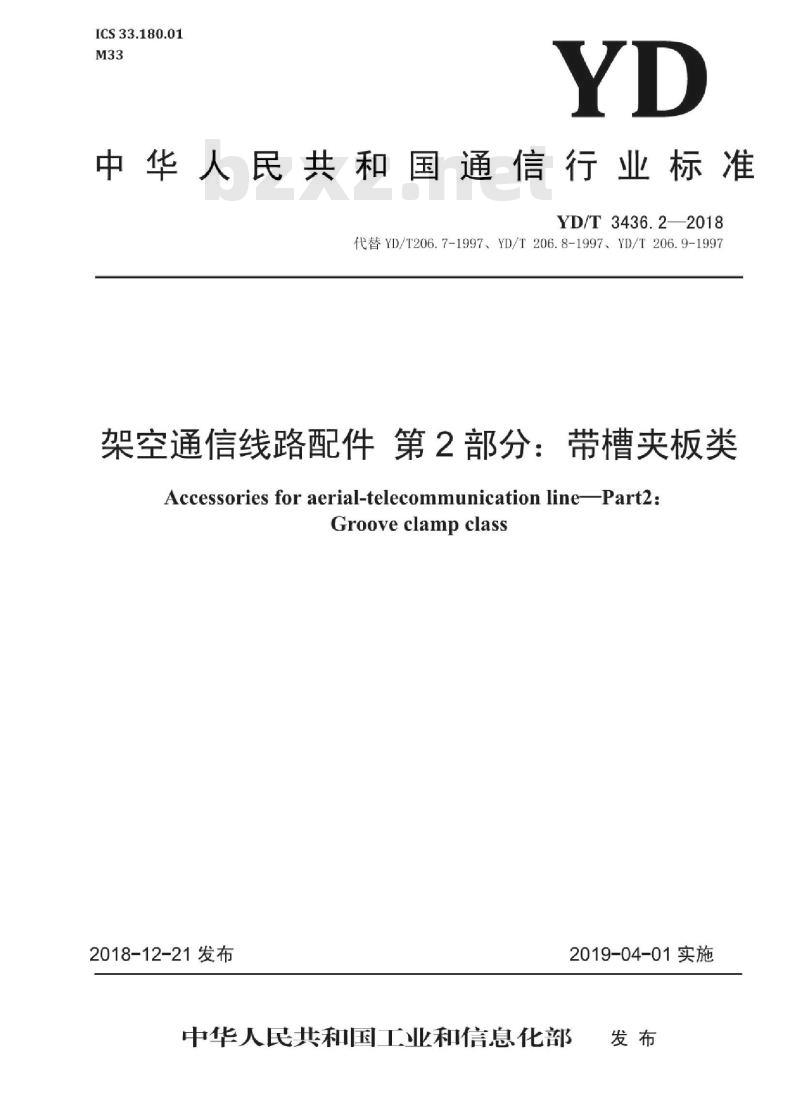

【YD通讯标准】 架空通信线路配件 第2部分:带槽夹板类

ICS33.180.01
中华人民共和国通信行业标准
YD/T3436.2—2018
代替YD/T206.7-1997、YD/T206.8-1997、YD/T206.9-1997架空通信线路配件第2部分：带槽夹板类Accessories for aerial-telecommunication linePart2:Grooveclampclass
2018-12-21发布
2019-04-01实施
中华人民共和国工业和信息化部发布

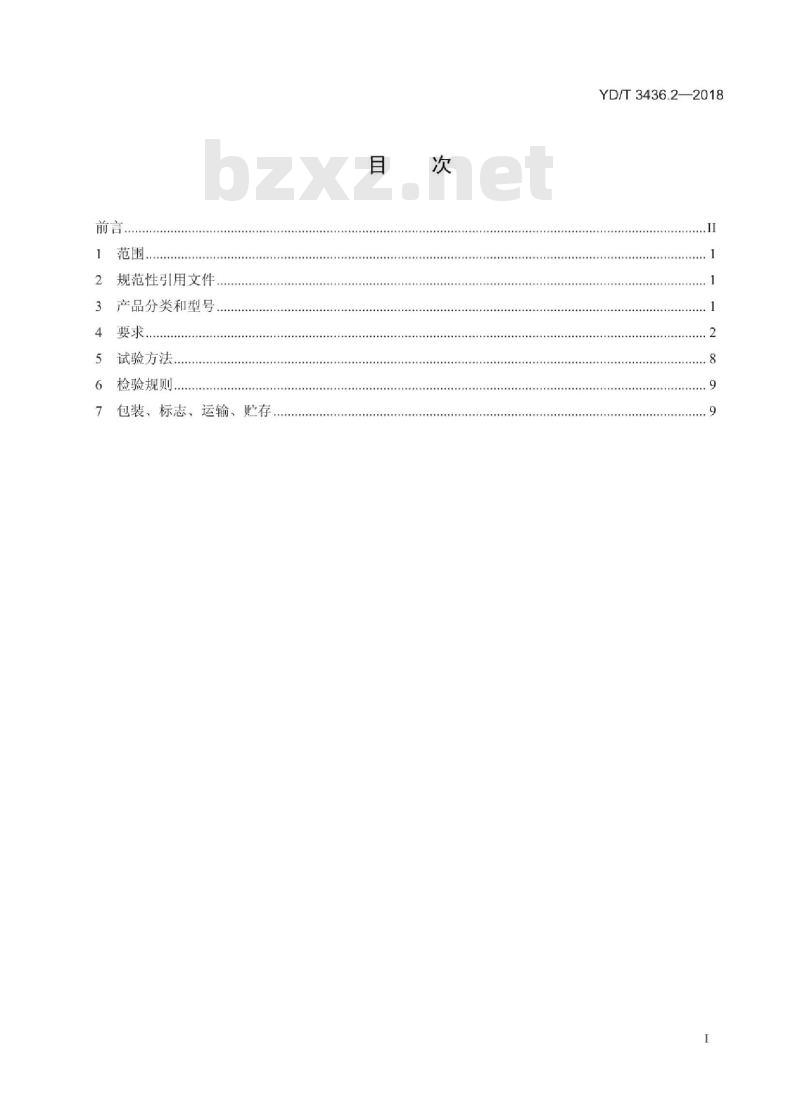

2规范性引用文件
3产品分类和型号
5试验方法
检验规则..
包装、标志、运输、贮存
.....4....................A..4..次
....................
YD/T3436.2—2018bzxz.net
YD/T3436.2—2018

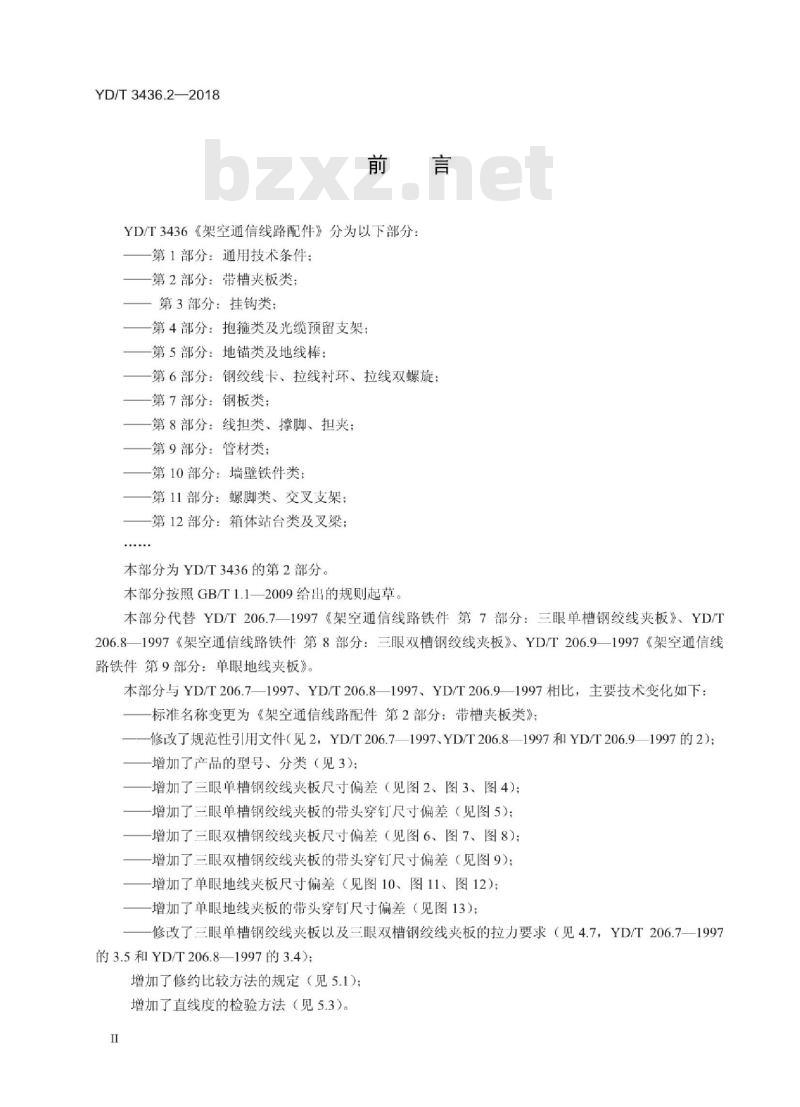

YD/T3436《架空通信线路配件》分为以下部分：第1部分：通用技术条件：
第2部分：带槽夹板类；
第3部分：挂钩类；
第4部分：抱箍类及光缆预留支架：一第5部分：地锚类及地线棒：
第6部分：钢绞线卡、拉线衬环、拉线双螺旋；第7部分：钢板类：
第8部分：线担类、撑脚、担夹：第9部分：管材类；
第10部分：墙壁铁件类；
第11部分：螺脚类、交叉支架；第12部分：箱体站台类及叉梁；本部分为YD/T3436的第2部分。
本部分按照GB/T1.1—2009给出的规则起草。本部分代替YD/T206.7一1997《架空通信线路铁件第7部分：三眼单槽钢绞线夹板》、YD/T206.8-1997《架空通信线路铁件第8部分：三眼双槽钢绞线夹板》、YD/T206.9一1997《架空通信线路铁件第9部分：单眼地线夹板》。本部分与YD/T206.7—1997、YD/T206.8—1997、YD/T206.91997相比，主要技术变化如下：标准名称变更为《架空通信线路配件第2部分：带槽夹板类》：修改了规范性[用文件（见2，YD/T206.7—1997、YD/T206.8—1997和YD/T206.9—1997的2)；增加了产品的型号、分类（见3）；增加了三眼单槽钢绞线夹板尺寸偏差（见图2、图3、图4)；增加了三眼单槽钢绞线夹板的带头穿钉尺寸偏差（见图5）；增加了三眼双槽钢绞线夹板尺寸偏差（见图6、图7、图8）；增加了三眼双槽钢绞线夹板的带头穿钉尺寸偏差（见图9）；增加了单眼地线夹板尺寸偏差（见图10、图11、图12）；增加了单眼地线夹板的带头穿钉尺寸偏差（见图13）：修改了三眼单槽钢绞线夹板以及三眼双槽钢绞线夹板的拉力要求（见4.7，YD/T206.71997的3.5和YD/T206.81997的3.4）；增加了修约比较方法的规定（见5.1）；增加了直线度的检验方法（见5.3）。I
YD/T3436.2—2018

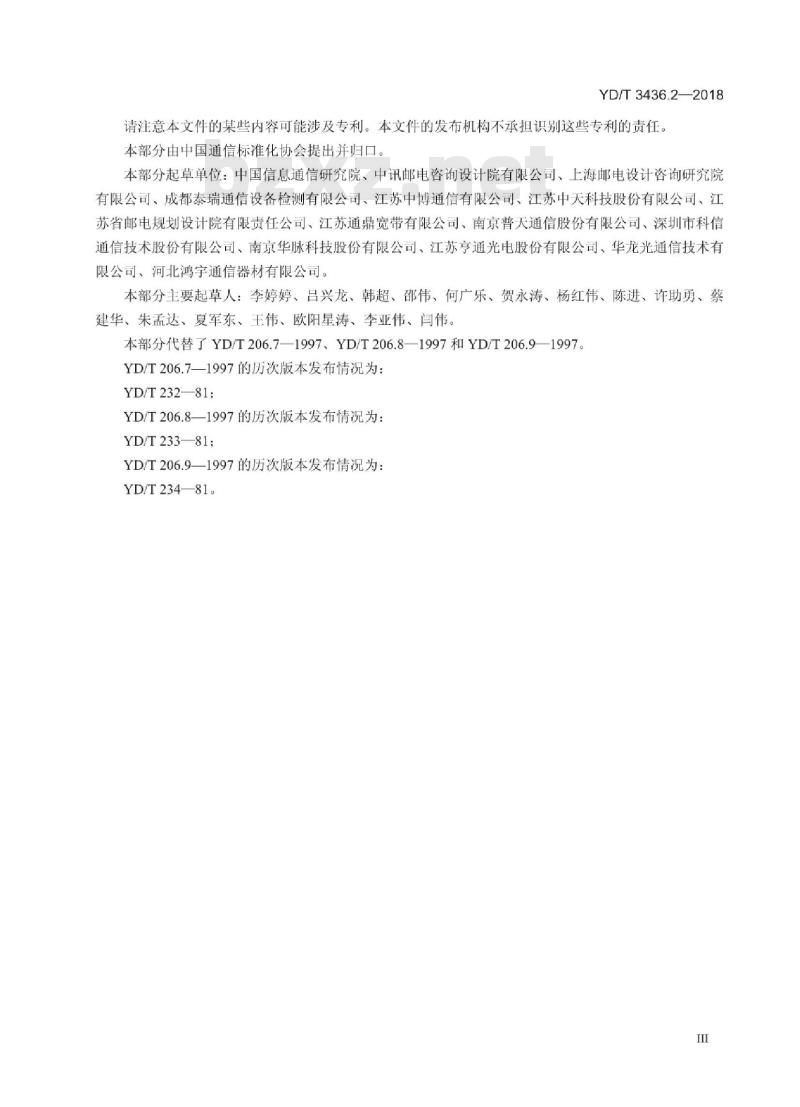

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国通信标准化协会提出并归口。本部分起草单位：中国信息通信研究院、中讯邮电咨询设计院有限公司、上海邮电设计咨询研究院有限公司、成都泰瑞通信设备检测有限公司、江苏中博通信有限公司、江苏中天科技股份有限公司、江苏省邮电规划设计院有限责任公司、江苏通鼎宽带有限公司、南京普天通信股份有限公司、深圳市科信通信技术股份有限公司、南京华脉科技股份有限公司、江苏亨通光电股份有限公司、华龙光通信技术有限公司、河北鸿宇通信器材有限公司。本部分主要起草人：李婷婷、吕兴龙、韩超、邵伟、何广乐、贺永涛、杨红伟、陈进、许助勇、蔡建华、朱孟达、夏军东、王伟、欧阳星涛、李亚伟、闫伟。本部分代替了YD/T206.7—1997、YD/T206.8—1997和YD/T206.9—1997。YD/T206.7—1997的历次版本发布情况为：YD/T232—81;
YD/T206.8—1997的历次版本发布情况为：YD/T233—81;
YD/T206.9—1997的历次版本发布情况为：YD/T234—81。

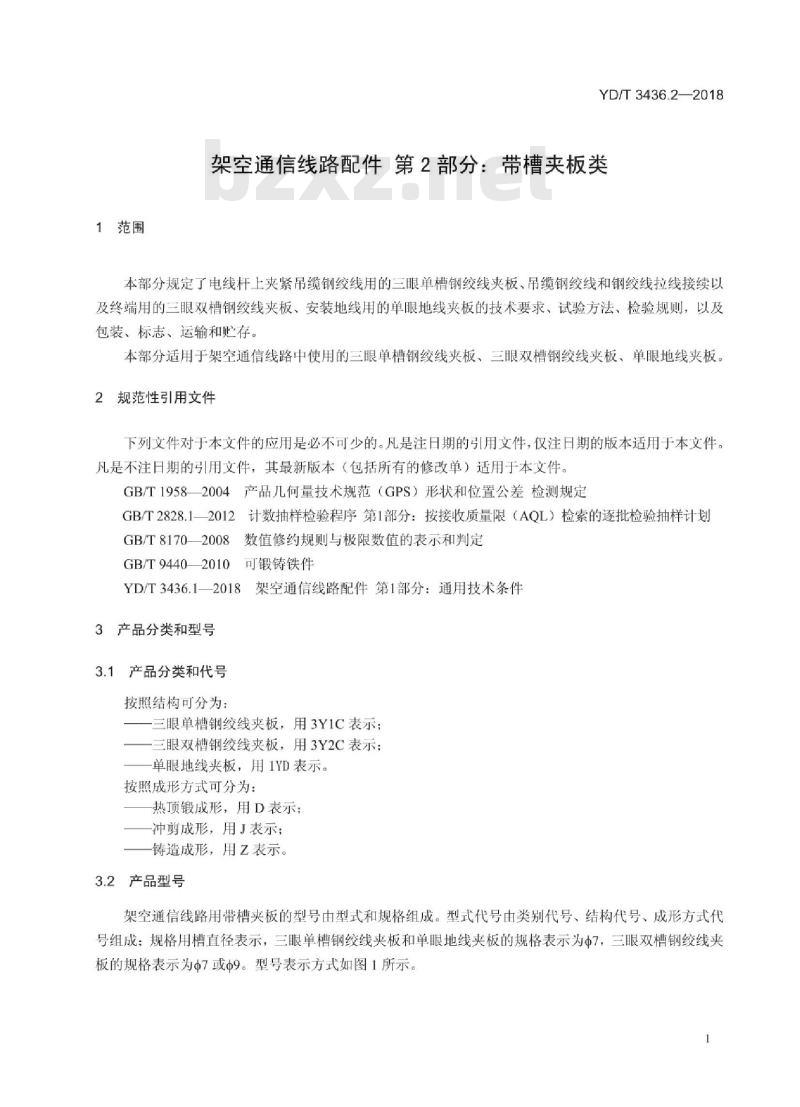

1范围
YD/T3436.2—2018
架空通信线路配件第2部分：带槽夹板类本部分规定了电线杆上夹紧吊缆钢绞线用的三眼单槽钢绞线夹板、吊缆钢绞线和钢绞线拉线接续以及终端用的三眼双槽钢绞线夹板、安装地线用的单眼地线夹板的技术要求、试验方法、检验规则，以及包装、标志、运输和贮存。
本部分适用于架空通信线路中使用的三眼单槽钢绞线夹板、三眼双槽钢绞线夹板、单眼地线夹板。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1958一2004产品儿何量技术规范（GPS）形状和位置公差检测规定GB/T2828.12012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T81702008数值修约规则与极限数值的表示和判定GB/T94402010可锻铸铁件
YD/T3436.1—2018架空通信线路配件第1部分：通用技术条件3产品分类和型号
3.1产品分类和代号
按照结构可分为：
三眼单槽钢绞线夹板，用3Y1C表示；一三眼双槽钢绞线夹板，用3Y2C表示；单眼地线夹板，用1YD表示
按照成形方式可分为：
热顶锻成形，用D表示：
冲剪成形，用J表示；
一铸造成形，用乙表示。
3.2产品型号
架空通信线路用带槽夹板的型号由型式和规格组成。型式代号由类别代号、结构代号、成形方式代号组成：规格用槽直径表示，三眼单槽钢绞线夹板和单眼地线夹板的规格表示为07，三眼双槽钢绞线夹板的规格表示为7或9。型号表示方式如图1所示。1
YD/T3436.2—2018
图1型
型号组成方法
成形方式代号
结构代号
类别代号：带槽夹板类用JB表示示例：示例：槽直径为7mm，热顶锻成形的三眼双槽钢绞线夹板表示为：JB-3Y2CD-p7。4要求
4.1材料要求
4.1.1三眼单槽钢绞线夹板
热顶锻成形制造产品所用的材料应符合YD/T3436.1—2018中4.1、4.2及4.4.1的规定。铸造成形制造产品所用的材料，其化学成分及机械性能应符合GB/T94402010中KT-30-6类可锻铸铁的各项规定。
4.1.2三眼双槽钢绞线夹板、单眼地线夹板制造产品所用的材料应符合YD/T3436.1—2018中4.1、4.2及4.4.1的规定。不得采用铸造方法制造。
4.1.3穿钉、螺母
穿钉所用材料应符合YD/T3436.12018中4.1.2、4.2.1.1及4.4.1的规定。螺母所用材料应符合YD/T3436.12018中4.1.1、4.2.1.2及4.4.1的规定。4.2外观要求
外观质量应符合YD/T3436.1—2018中4.4.2的规定。4.3三眼单槽钢绞线夹板
4.3.1结构型式和配套要求分别如图2和表1所示。2
夹板1
夹板Ⅱ
表1三眼单槽钢绞线夹板配套表
带头穿钉
M12×42
图中T的尺寸：热顶锻成形产品T=20土1.5：铸造成形产品T=24土1.5。图2
夹板的外形尺寸如图3所示。
2×45°
三眼单槽钢绞线夹板结构形式
2×45°
YD/T3436.2—2018
单位为毫米
单位为毫米
图中Ti、T2的尺寸：热顶锻成形产品T,=8±1.0，T2=19±1.0：铸造成形产品T,=10±1.0，T2=21±1.0。图3三眼单槽钢绞线夹板中夹板I的外形尺寸4.3.3夹板II的外形尺寸如图4所示。2-18*5
2×45°
2×45%
单位为毫米
”图中T、T的尺寸：热顶锻成形产品T,=8±1.0，T=14±1.0：铸造成形产品T,=10±1.0，T:=16土1.0。图4
三眼单槽钢绞线夹板中夹板II的外形尺寸3
YD/T3436.2—2018
4.3.4带头穿钉的外形尺寸如图5所示，其螺纹部分应符合YD/T3436.1-2018中4.3.3的规定。30g
图5三眼单槽钢绞线夹板的带头穿钉的外形尺寸螺母应符合YD/T3436.12018中附录D中的规定。4.3.5
4.4三眼双槽钢绞线夹板
三眼双槽钢绞线夹板的结构形式和配套要求分别如图6和表2所示。表2三眼双槽钢绞线夹板配套表
前夹板
后夹板
带头穿钉
10×50×152
M16X45
图中T的尺寸：热顶锻成形产品T=24±1.5；冲剪成形产品T=24+1.0。图6三眼双槽钢绞线夹板结构形式4.4.2前夹板的外形尺寸如图7和表3所示。3
单位为毫米
单位为毫米
图中T的尺寸：热顶锻成形产品T=101.0：冲剪成形产品T=10±0.45。图7三眼双槽钢绞线夹板的前夹板外形尺寸表3
三眼双槽钢绞线夹板的前后夹板尺寸表R
3.5±0.37
4.5±0.37
3后夹板的外形尺寸见图8和表3。4.4.3
3-018*95
图中T的尺寸：热顶锻成形产品T=10土1.0：冲剪成形产品T=10士0.45。YD/T3436.2—2018
单位为毫米
单位为毫米
适合钢绞线规格
7/2.27/2.47/2.6
7/2.87/3.07/3.5
单位为毫米
图8三眼双槽钢绞线夹板的后夹板外形尺寸4.4.4带头穿钉的外形尺寸如图9所示，其螺纹部分应符合YD/T3436.1—2018中4.3.3的规定。YD/T3436.2—2018
三眼双槽钢绞线夹板的带头穿钉外形尺寸图9
螺母应符合YD/T3436.1—2018中附录D中的规定。4.4.6前后两块夹板的直线度应不大于0.1%。4.5单眼地线夹板
单眼地线夹板的结构形式和配套要求分别见图10和表4。图中T的尺寸：热顶锻成形产品T=18±1.5：冲剪成形产品T=18±1.0。单眼地线夹板的结构形式
表4草
单眼地线夹板配套表
夹板1
夹板II
带头穿钉
8×50×50
M12X32
单位为毫米
单位为毫米
4.5.2夹板I的外形尺寸如图11所示图中T的尺寸：热顶锻成形产品T=8±1.0：冲剪成形产品T=8±0.45。图11单眼地线夹板中夹板1的外形尺寸4.5.3夹板I的外形尺寸如图12所示@14+.5
R3.5±0.37
图中T的尺寸：热顶锻成形产品T=8+1.0：冲剪成形产品T=8±0.45。图12单眼地线夹板中夹板IⅡI的外形尺寸YD/T3436.2—2018
单位为毫米
单位为毫米
4.5.4带头穿钉的外形尺寸如图13所示，其螺纹部分应符合YD/T3436.12018中4.3.3中的规定。120.55
_19±0.65
单眼地线夹板的带头穿钉外形尺寸图13
单位为毫米
YD/T3436.2—2018
4.5.5螺母应符合YD/T3436.1-2018中附录D的规定。4.6防腐要求
产品应热镀锌处理。镀锌质量应符合YD/T3436.12018中4.5.2的规定。4.7拉力要求
4.7.1三眼单槽钢绞线夹板装入相应的钢绞线（7/2.2），配套穿钉旋紧到140N-m（14kg*m）的扭力后，钢绞线与夹板在承受8000N拉力试验时滑动移位距离应不超过5mm。4.7.2三眼双槽钢绞线夹板装入相应的钢绞线（Φ7装7/2.2；Φ9装7/2.8），三个配套穿钉旋紧到140Nm(14kg*m)扭力后，两条钢绞线在承受12500N拉力试验时滑动移位距离应均不超过5mm4.8整体要求
4.8.1三眼单槽钢绞线夹板用穿钉紧后，夹板槽应吻合，不得错口。4.8.2三眼双槽钢绞线夹板用穿钉旋紧时，两个半圆形的槽应相互吻合，不得错口。4.8.3直
单眼地线夹板用穿钉旋紧时，两个半圆形的槽应相互吻合，不得错口。5试验方法
5.1本部分的所有试验数据应采用GB/T81702008的4.3.3规定的修约值比较法进行修约比较。5.2除拉力试验及直线度试验外，其他项目均按YD/T3436.1一2018中第5章执行。5.3直线度试验应参照GB/T19582004中表A.2中推荐的检测方法执行。如其他检测方法能达到检测目的，经供货双方协商后，也可以采用。5.4拉力试验
5.4.1三眼单槽钢绞线夹板进行拉力试验时，将装好7/2.2的三眼单槽钢绞线夹板的穿钉旋紧到140N*m（14kgm）的扭力，将夹板和钢绞线分别与拉力试验机两端连接，拉伸速度为5mm/min，进行8000N的拉力试验，夹板与钢绞线间滑动移位距离应不超过5mm。5.4.2三眼双槽钢绞线夹板进行拉力试验时，依据规格装入7/2.2或7/2.8钢绞线，三个穿钉旋紧到140Nm（14kgm）扭力，如图14所示。将A点和B点分别夹在拉力机两端，拉伸速度为5mm/min进行12500N拉力试验。试验后检查钢绞线A和B滑动移位距离应均不超过5mm。A
图14三眼双槽钢绞线夹板拉力示意8
