【YD通讯标准】 LTE 无线接入网网络管理技术要求 第1部分:接口信息模型

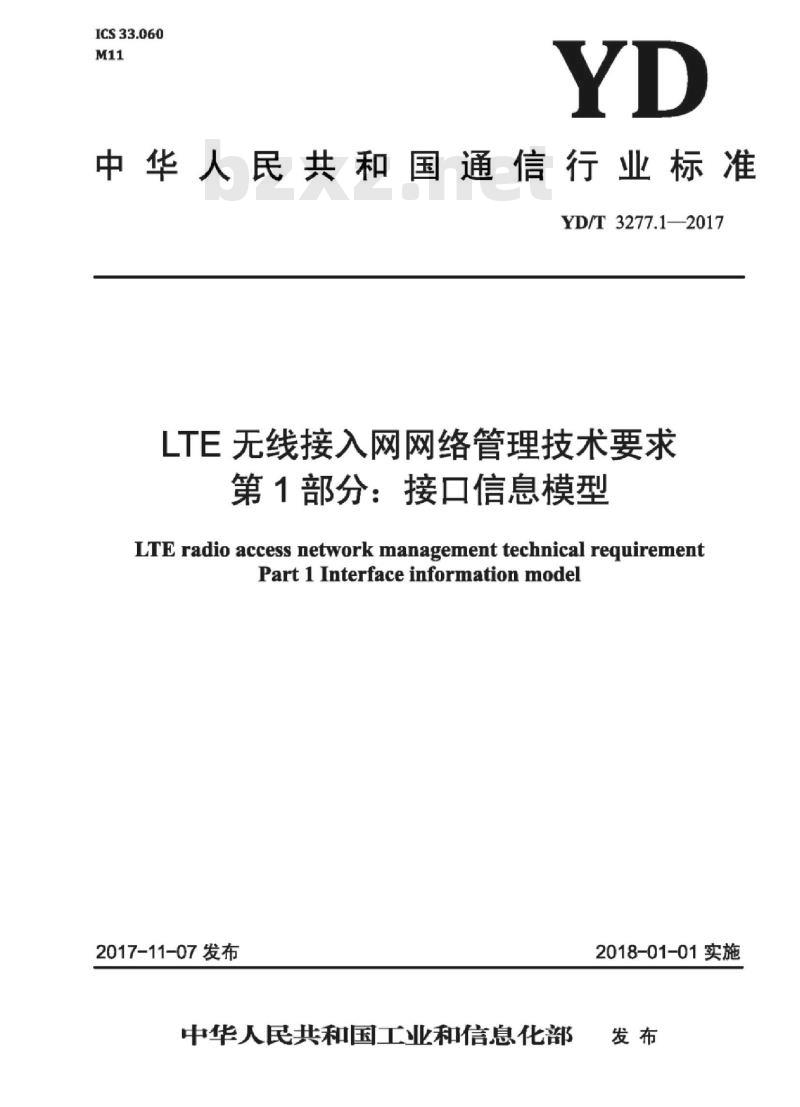

ICS33.060
中华人民共和国通信行业标准
YD/T3277.1—2017
LTE无线接入网网络管理技术要求第1部分：接口信息模型
LTE radio access network management technical requirementPart 1Interface informationmodel2017-11-07发布
中华人民共和国工业和信息化部2018-01-01实施

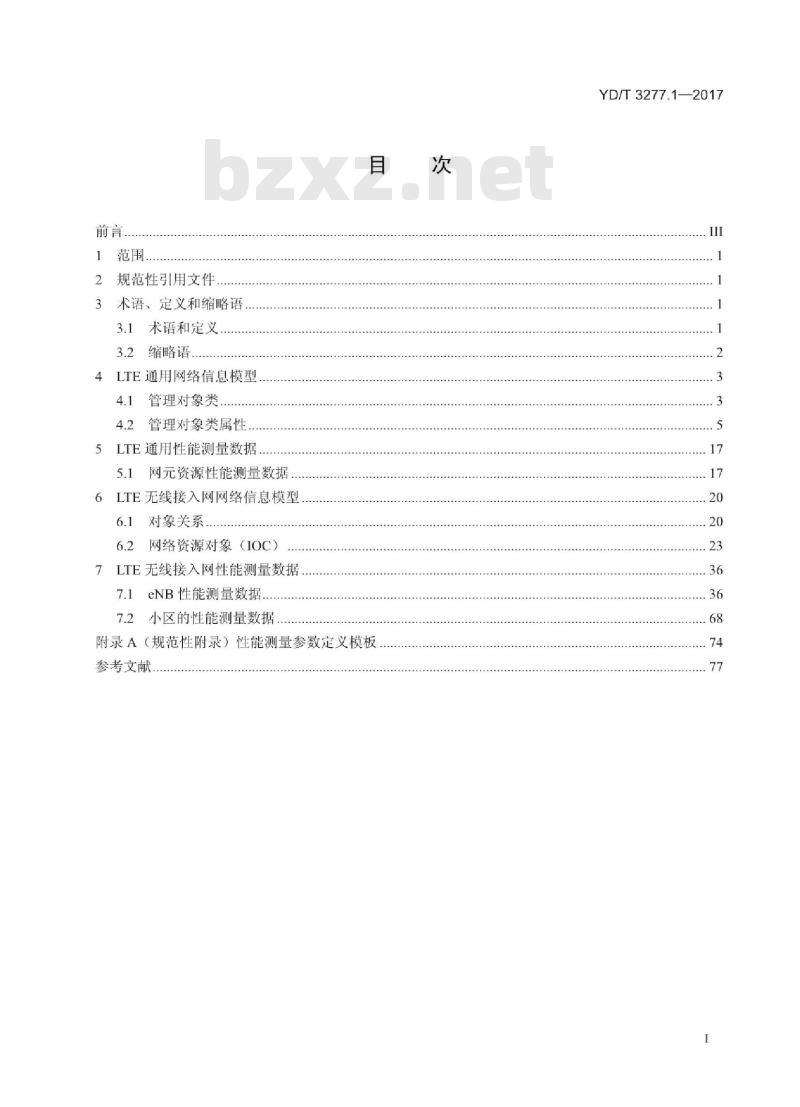

1范围
2规范性引用文件
3术语、定义和缩略语
3.1术语和定义
3.2缩略语
4LTE通用网络信息模型
4.1管理对象类
4.2管理对象类属性，
5LTE通用性能测量数据，
网元资源性能测量数据，
6LTE无线接入网网络信息模型，6.1对象关系
网络资源对象（IOC）
7LTE无线接入网性能测量数据
7.1eNB性能测量数据
7.2小区的性能测量数据
附录A（规范性附录）性能测量参数定义模板参考文献.
YD/T3277.1—2017
YD/T3277.1—2017

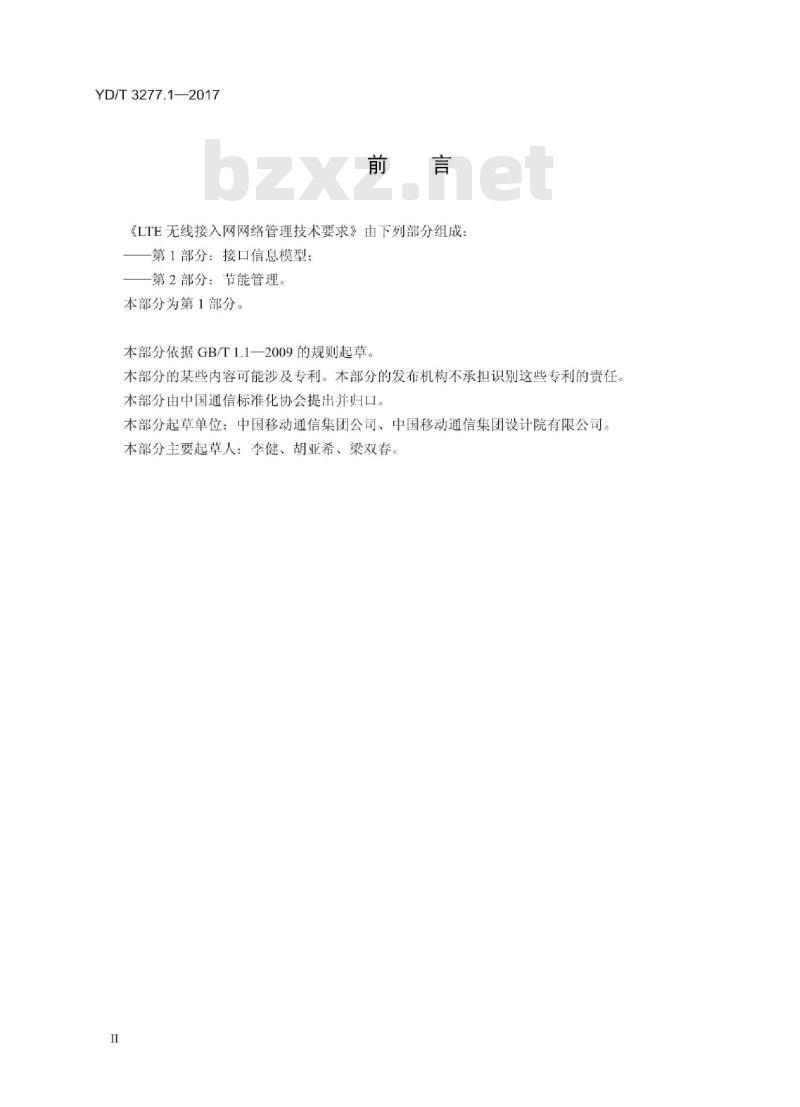

《LTE无线接入网网络管理技术要求》由下列部分组成：第1部分：接口信息模型；
一第2部分：节能管理。
本部分为第1部分。
本部分依据GB/T1.1一2009的规则起草本部分的某些内容可能涉及专利。本部分的发布机构不承担识别这些专利的责任本部分由中国通信标准化协会提出并归口。本部分起草单位：中国移动通信集团公司、中国移动通信集团设计院有限公司。本部分主要起草人：李健、胡亚希、梁双春。I

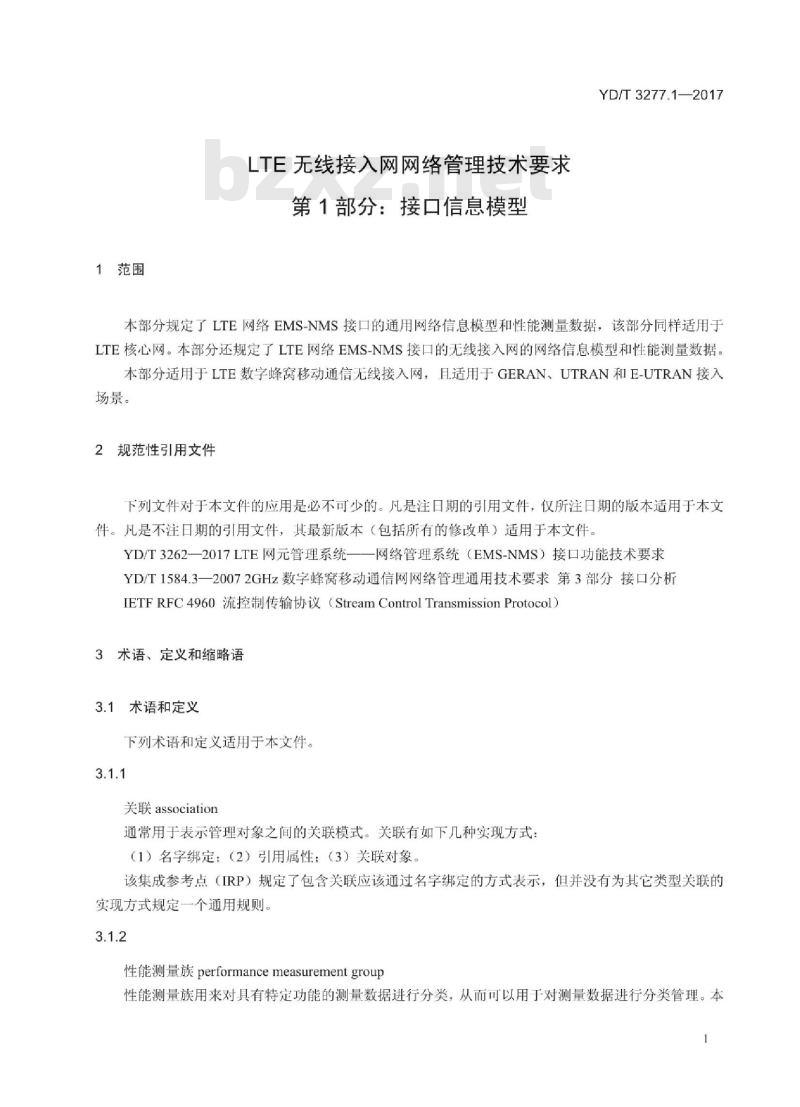

1范围
LTE无线接入网网络管理技术要求第1部分：接口信息模型
YD/T3277.1—2017
本部分规定了LTE网络EMS-NMS接口的通用网络信息模型和性能测量数据，该部分同样适用于LTE核心网。本部分还规定了LTE网络EMS-NMS接口的无线接入网的网络信息模型和性能测量数据。本部分适用于LTE数字蜂窝移动通信无线接入网，且适用于GERAN、UTRAN和E-UTRAN接入场景。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YD/T3262一2017LTE网元管理系统—一网络管理系统（EMS-NMS）接口功能技术要求YD/T1584.3—20072GHz数字蜂窝移动通信网网络管理通用技术要求第3部分接口分析IETFRFC4960流控制传输协议（StreamControlTransmissionProtocol）3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。3.1.1
关联association
通常用于表示管理对象之间的关联模式。关联有如下几种实现方式：（1）名字绑定：（2）引用属性：（3）关联对象。该集成参考点（IRP）规定了包含关联应该通过名字绑定的方式表示，但并没有为其它类型关联的实现方式规定一个通用规则。
性能测量族performancemeasurementgroup性能测量族用来对具有特定功能的测量数据进行分类，从而可以用于对测量数据进行分类管理。本YD/T3277.1—2017

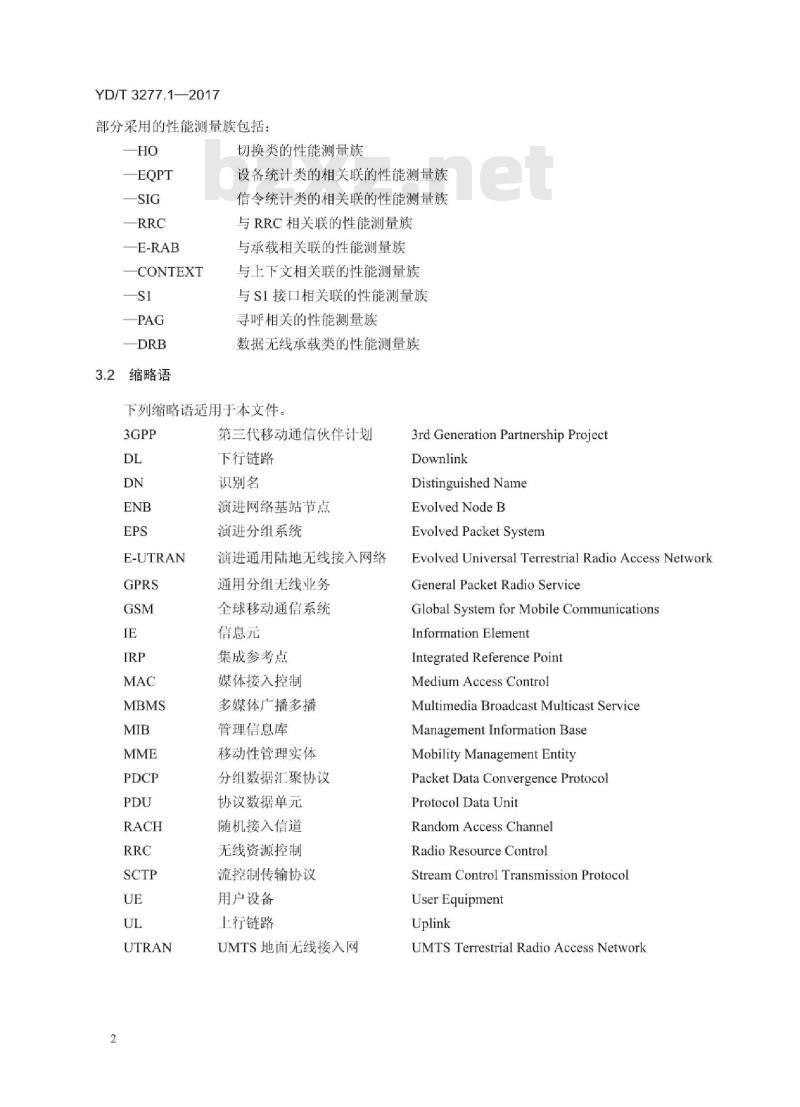

部分采用的性能测量族包括：
-CONTEXT
3.2缩略语
切换类的性能测量族
设备统计类的相关联的性能测量族信令统计类的相关联的性能测量族与RRC相关联的性能测量族
与承载相关联的性能测量族
与上下文相关联的性能测量族
与S1接口相关联的性能测量族
寻呼相关的性能测量族
数据无线承载类的性能测量族
下列缩略语适用于本文件。
E-UTRAN
第三代移动通信伙伴计划
下行链路
识别名
演进网络基站节点
演进分组系统
演进通用陆地无线接入网络
通用分组无线业务
全球移动通信系统
信息元
集成参考点
媒体接入控制
多媒体广播多播
管理信息库
移动性管理实体
分组数据汇聚协议
协议数据单元
随机接入信道
无线资源控制
流控制传输协议
用户设备
上行链路
UMTS地面无线接入网
3rd Generation Partnership ProjectDownlink
Distinguished Name
Evolved NodeB
Evolved Packet System
Evolved Universal Terrestrial Radio Access NetworkGeneral Packet Radio ServiceGlobal System for MobileCommunicationsInformation Element
Integrated Reference Point
Medium Access Control
Multimedia Broadcast Multicast ServiceManagement Information Base
Mobility Management Entity
Packet Data Convergence ProtocolProtocol Data Unit
Random Access Channel
Radio Resource Control
Stream ControlTransmission ProtocolUser Equipment
Uplink
UMTSTerrestrial RadioAccessNetwork4LTE通用网络信息模型
管理对象类
配置网络资源通用模型如图1所示。<>
ManagementNode
+Manages
s>
ManageScope
clnformationObjectClass>>
SubNetwork
<>
+SubOrdinate
<>
ManagedElement
通用网络资源模型包含关系
YD/T3277.1—2017
<>
注：接口控制部分参见YD/T1584.3—2007《2GHz数字蜂窝移动通信网网络管理通用技术要求第3部分接口分析》，不在本部分的定义范围内。
<>
EmbFunvtion
<>
EpRpDynSluEnb
<>
EpRpStaSlmmeEnd
资产类资源模型包含关系
资产单元管理对象类包含关系如图2所示。资产单元管理对象类继承关系如图3所示。YD/T3277.1—2017
<>
InventoryUnitAccessory
<>
InventoryUnitHost
<>
<>
InventoryUnit
<>
InventoryUnitRack
<>
InventoryUnitPack
<>
InventoryUnitshelf
图3资产单元管理对象类继承关系配置管理通用网络资源模型如图4和图5所示。<>
SubNetwork
<>
ManagementNode
<>
<>
ManagedFunction
<>
ManagedElement
通用网络资源模型继承关系
<>
<>
<>
EpRpSta
<>
<>
EpRpDyn
<>
SctpAssoc
<
EtnemetPort
5端口、
参考点类网络资源模型继承关系YD/T3277.1—2017
个网元所包含的资产管理对象类通常与网元的硬件结构相关。下面列举了两种常见的网元硬件结构场景中的资产管理对象类的包含关系，实际的网元硬件结构并不限于以下两种。1.基于“机架+机框+板卡”硬件结构的网元，其包含关系如图6所示。c>
ManagedElement
<>
<>
InventoryUnitRack
>
<s
InventoryUnitShelf
<>
<>
InventoryUnitPack
图6资产管理对象类包含关系案例12.基于“主机+附件”硬件结构的网元，其包含关系如图7所示。<>
ManagedElement
<>

InventoryUnitHost
<>
<>
InventoryUnitAccessory
资产管理对象类包含关系案例2
4.2管理对象类属性
SubNetwork信息
4.2.1.1被管对象类描述
管理对象类SubNetwork表示第三代移动通信网中的一个被管理子网，由同一设备厂商的设备组成。4.2.1.2属性描述
对象SubNetwork的属性如表1所示。YD/T3277.1—2017
属性名
DnPrefix
SetOfMcc
UserDefined
NetworkType
中文名称
DN的前缀
国家代码集合
网络类型
可发送的通知描述
相关通知如表2所示。
中文名称
对象创建通知
对象删除通知
对象属性值改变通知
Top信息
被管对象类描述
SubNetwork属性
只有该实例为本地MIB树的根节点时有效，其他为空该子网可以覆盖的国家的代码的集合。国家代码为移动国家号（MCC），如：中国MCC为460该子网管理范围内的网络类型。如：子网是接入网（AN）、核心网（CN）、混合网（AN_CN）等SubNetwork可发送通知
英文名称
notifyObjectCreation
notifyObjectDeletion
notifyAttributeValueChange
Top对象类是所有对象类的通用属性，供所有的对象类继承。属性描述
对象Top的属性如表3所示。
表3Top属性
属性名
ObjectClass
ObjectInstance
UserLabel
中文名称
对象类名
对象类的
标识符
用户友好
对象类名
对象类的DN值www.bzxz.net
命名属性
用户友好名，由EMS厂商自己指定，做为其内部标识，并可被NMS修改
类型和取值说明
字符串
字符串的集合
字符串
类型和取值说明
字符串（命名属性类型）
字符串
字符串（命名属性类型）
字符串
ManagementNode信息
4.2.3.1被管对象类描述
YD/T 3277.12017
ManagementNode对象类表示的是EMS功能，也称为管理节点。ManagementNode对象从Top继承。4.2.3.2属性描述
对象ManagementNode的属性如表4所示。表4ManagementNode属性
属性名
ManagedElements
UserDefinedState
SwVersion
LocationName
VendorName
中文说明
ME对象类
用户自定义
软件版本
位置名称
厂商名称
可发送的通知描述
相关通知如表5所示。
中文名称
对象创建通知
对象删除通知
ManagementNode所管理的ManagedElement对象类的列表，是DN的序列
用户自定义的状态（具体的状态取值可协商）管理系统的软件版本
位置名称
厂商名称
表5ManagementNode可发送通知
英文名称
notifyObjectCreation
notifyObjectDeletion
对象属性值改变通知
告警确认状态改变通知
变化的告警通知
清除的告警通知
新的告警通知
增加说明通知
告警信息列表重建通知
潜在错误告警信息列表通知
类型和取值说明
字符串的集合
字符串
字符串
字符串
字符串
notifyAttributeValueChange
notifyAckStateChanged
notifyChangedAlarm
notifyClearedAlarm
notifyNewAlarm
notifyComments
notifyAlarmListRebuilt
notifyPotentialFaultyAlarmList限定
YD/T3277.1—2017
4.2.4ManagedElement信息
4.2.4.1被管对象类描述
ManagedElement主要用于包含关系，在本部分中所有逻辑功能对象和物理设备对象（资产对象）都应包含在该对象下。并且一个ManagedElement实例下一般只放置某一个逻辑功能以及其相关的物理设备，对于在某个物理设备上实现多个逻辑功能的情况，则应在该ManagedElement下包含该物理设备及其所支持的所有逻辑功能的对象实例4.2.4.2属性描述
对象ManagedElement的属性如表6所示。表6ManagedElement属性
属性名
DnPrefix
VendorName
LocationName
ManagedBy
UserDefinedState
SwVersion
AdministrativeState
OperationalState
Version
ManagementlpAddress
HardwarePlatform
PatchInfo
中文名称
DN的前缀
厂商名称
位置名称
managementNode
管理节点
用户自定义状态
软件版本
管理状态
运行状态
设备版本号
网管接口IP地址
硬件平台
补丁信息
可发送的通知描述
相关通知如表7所示。
只有该实例为本地MIB树的根节点时有效，其他为空
厂商名称
如指明该设备所处的具体房间
管理ManagedElement 的ManagementNode 对象类的DN值
用户自定义的状态（具体的状态取值可协商）网元的软件版本
管理的状态，包括Locked、Unlocked、ShuttingDown
运行的状态，包括Enabled、Disabled设备版本号
网管接口IP地址列表
硬件平台的名称（可含版本号）网元当前加载的补丁名称
ManagedElement可发送通知
中文名称
对象创建通知
对象删除通知
英文名称
notifyObjectCreation
notifyObjectDeletion
类型和取值说明
字符串
字符串
字符串
字符串
字符串
字符串
字符串
结构序列(IP地
字符串
字符串
中文名称
表7ManagedElement可发送通知（续）英文名称
对象属性值改变通知
告警确认状态改变通知
变化的告警通知
清除的告警通知
新的告警通知
增加说明通知
告警信息列表重建通知
潜在错误告警信息列表通知
4.2.5ManagedFunction信息
4.2.5.1被管对象类描述
notifyAttributeValueChange
notifyAckStateChanged
notifyChangedAlarm
notifyClearedAlarm
notifyNewAlarm
notifyComments
notifyAlarmListRebuilt
notifyPotentialFaultyAlarmListYD/T3277.1—2017
ManagedFunction信息由管理对象类ManagedFunction的信息来定义。该对象不实例化，其他所有的逻辑功能对象都由此对象继承而来。4.2.5.2属性描述
对象ManagedFunction的属性如表8所示。表8ManagedFunction属性
属性名
AdministrativeState
OperationalState
4.2.6EpRp
中文名称
管理状态
运行状态
被管对象类描述
管理的状态，包括Locked、Unlocked、ShuttingDown运行的状态，包括Enabled、Disabled类型和取值说明
EpRp是一个抽象类，表示网络参考点（接口）某一侧的端点信息。本对象继承自Top、4.2.6.2属性描述
本对象所有属性继承自Top。
可发送的通知描述
3GPPTS32.622的6.1.6节中定义的公共通知都适用于本链路。相关通知如表9所示限定
