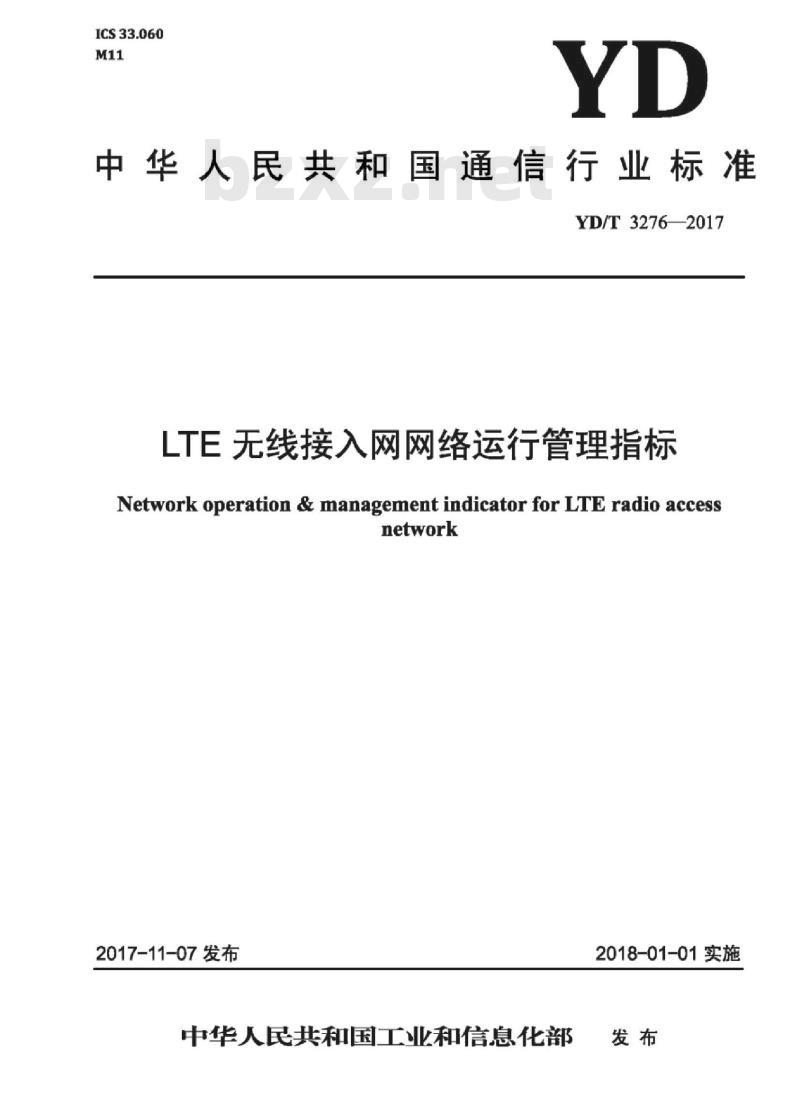

ICS33.060
中华人民共和国通信行业标准
YD/T32762017
LTE无线接入网网络运行管理指标Network operation & management indicator for LTE radio accessnetwork
2017-11-07发布
中华人民共和国工业和信息化部2018-01-01实施

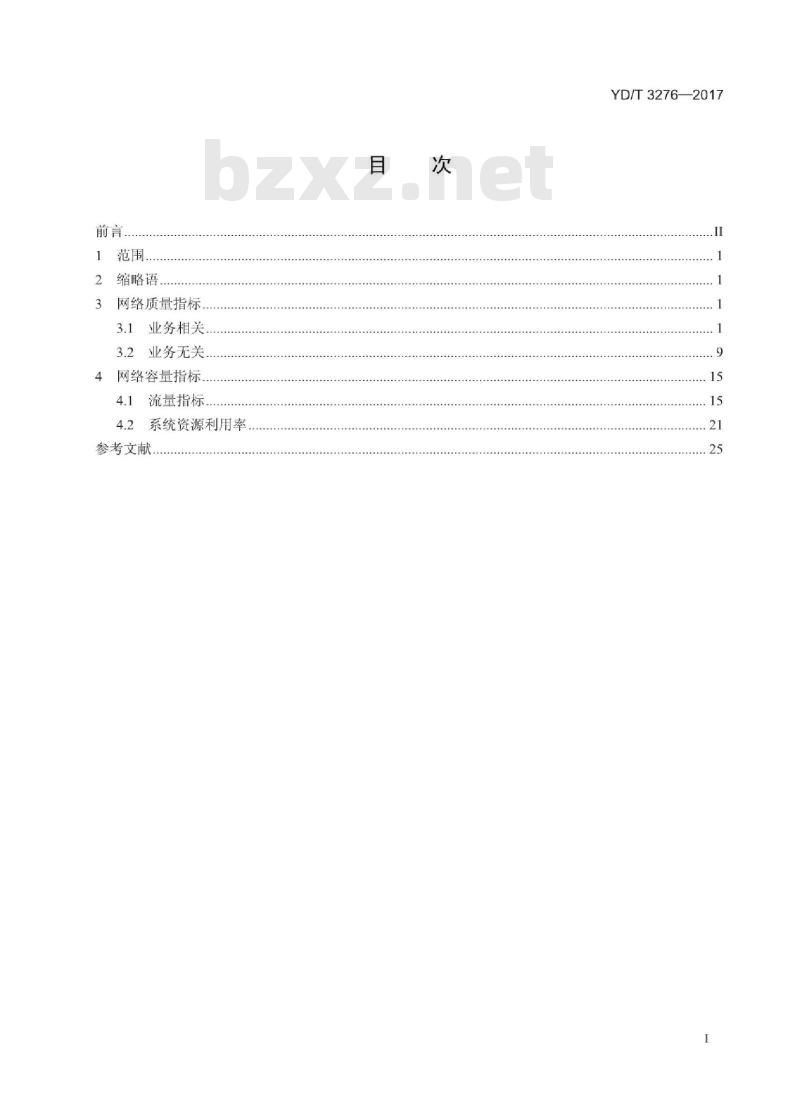

前言，
2缩略语..
3网络质量指标...
3.1业务相关...
3.2业务无关.
4网络容量指标
4.1流量指标
4.2系统资源利用率
参考文献
YD/T3276—2017
YD/T3276—2017

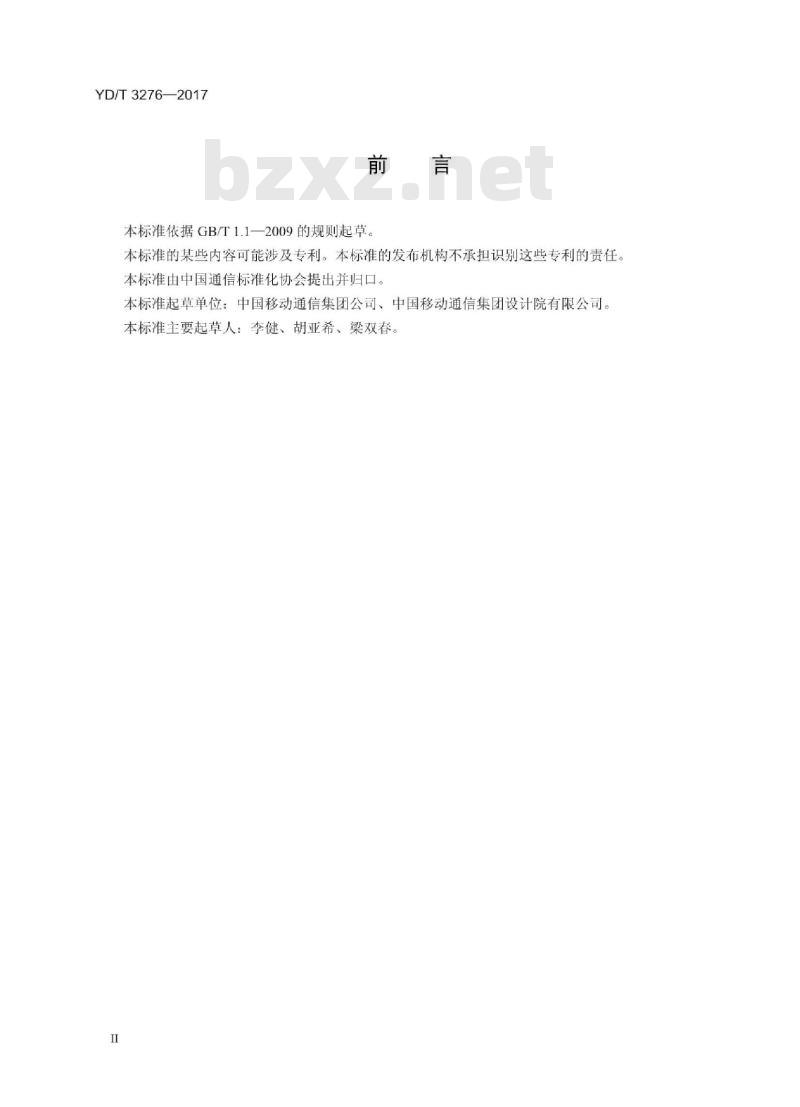

本标准依据GB/T1.1一2009的规则起草。本标准的某些内容可能涉及专利。本标准的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：中国移动通信集团公司、中国移动通信集团设计院有限公司。本标准主要起草人：李健、胡亚希、梁双春。I

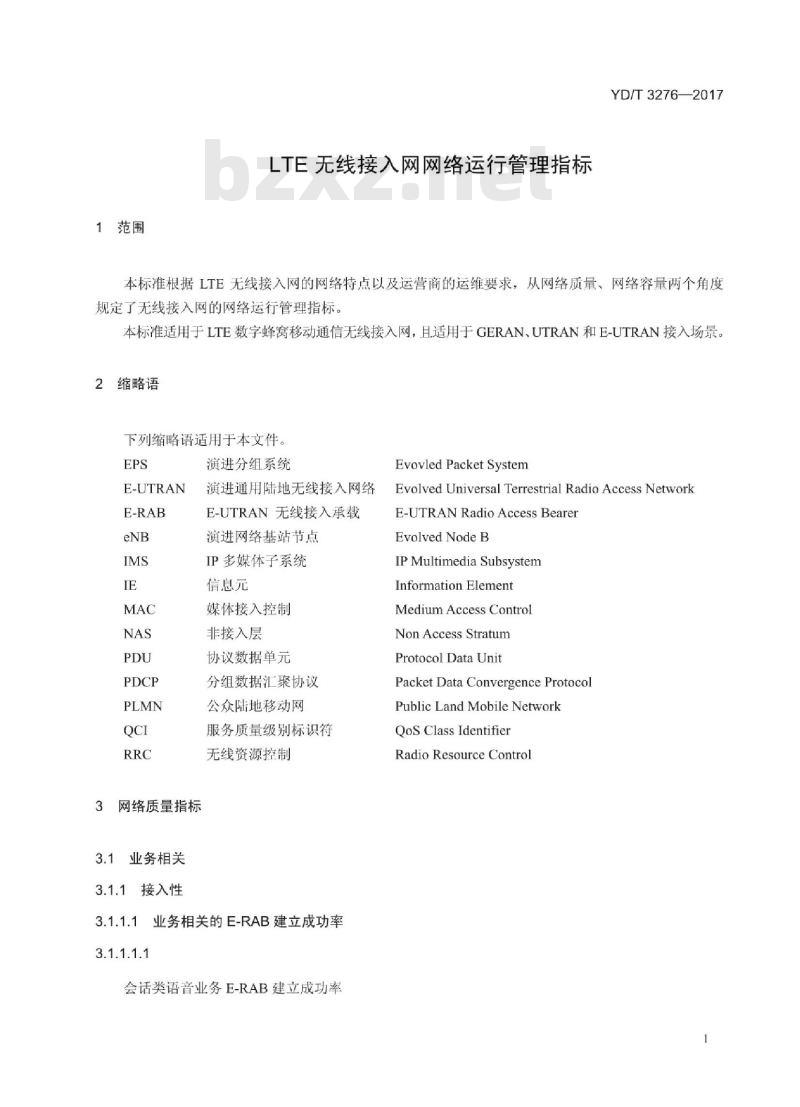

1范围
LTE无线接入网网络运行管理指标YD/T3276—2017
本标准根据LTE无线接入网的网络特点以及运营商的运维要求，从网络质量，网络容量两个角度规定了无线接入网的网络运行管理指标。本标准适用于LTE数字蜂窝移动通信无线接入网，且适用于GERAN、UTRAN和E-UTRAN接入场景。2缩略语
下列缩略语适用于本文件。
E-UTRAN
3网络质量指标
3.1业务相关
3.1.1接入性Www.bzxZ.net
演进分组系统
演进通用陆地无线接入网络
E-UTRAN无线接入承载
演进网络基站节点
IP多媒体子系统
信息元
媒体接入控制
非接入层
协议数据单元
分组数据汇聚协议
公众陆地移动网
服务质量级别标识符
无线资源控制
业务相关的E-RAB建立成功率
3.1.1.1.1
会话类语音业务E-RAB建立成功率Evovled Packet System
EvolvedUniversalTerrestrialRadioAccessNetworkE-UTRAN Radio Access Bearer
Evolved NodeB
IP Multimedia Subsystem
Information Element
Medium Access Control
Non Access Stratum
Protocol Data Unit
Packet Data Convergence ProtocolPublic Land MobileNetwork
QoS Class Identifier
Radio Resource Control
YD/T3276—2017

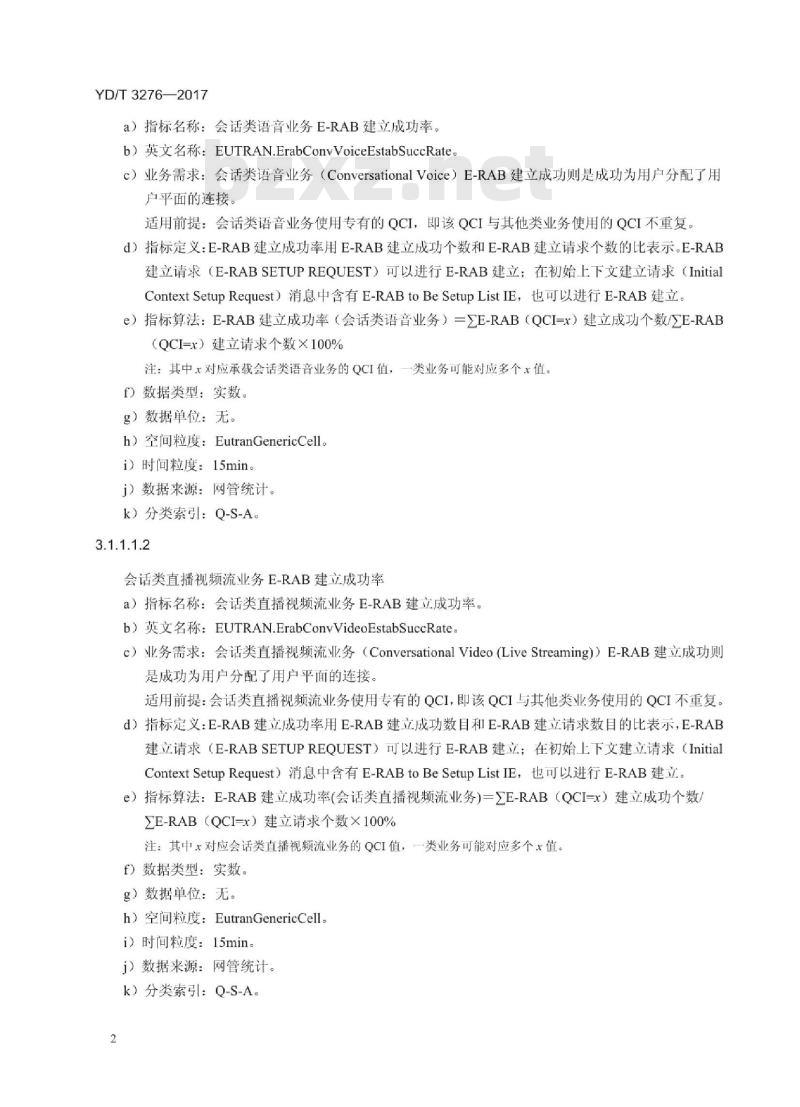

a）指标名称：会话类语音业务E-RAB建立成功率。b）英文名称：EUTRAN.ErabConvVoiceEstabSuccRate。c）业务需求：会话类语音业务（ConversationalVoice）E-RAB建立成功则是成功为用户分配了用户平面的连接。
适用前提：会话类语音业务使用专有的QCI，即该QCI与其他类业务使用的QCI不重复。d）指标定义：E-RAB建立成功率用E-RAB建立成功个数和E-RAB建立请求个数的比表示。E-RAB建立请求（E-RABSETUPREQUEST）可以进行E-RAB建立：在初始上下文建立请求（InitialContextSetupRequest）消息中含有E-RABtoBeSetupListIE，也可以进行E-RAB建立。e）指标算法：E-RAB建立成功率（会话类语音业务）=ZE-RAB（QCI=x）建立成功个数/ZE-RAB（QCIx）建立请求个数×100%
注：其中x对应承载会话类语音业务的QCI值，一类业务可能对应多个x值。f）数据类型：实数。
g）数据单位：无。
h）空间粒度：EutranGenericCell。i）时间粒度：15min。
j）数据来源：网管统计。
k）分类索引：Q-S-A。
3.1.1.1.2
会话类直播视频流业务E-RAB建立成功率a）指标名称：会话类直播视频流业务E-RAB建立成功率b）英文名称：EUTRAN.ErabConvVideoEstabSuccRate。c）业务需求：会话类直播视频流业务（ConversationalVideo（LiveStreaming)）E-RAB建立成功则是成功为用户分配了用户平面的连接。适用前提：会话类直播视频流业务使用专有的QCI，即该QCI与其他类业务使用的QCI不重复。d）指标定义：E-RAB建立成功率用E-RAB建立成功数目和E-RAB建立请求数目的比表示，E-RAB建立请求（E-RABSETUPREOUEST）可以进行E-RAB建立：在初始上下文建立请求（Initia）ContextSetupRequest）消息中含有E-RABtoBeSetupListIE，也可以进行E-RAB建立。e）指标算法：E-RAB建立成功率(会话类直播视频流业务）=ZE-RAB（QCI=x）建立成功个数/ZE-RAB（QCI=x）建立请求个数×100%注：其中x对应会话类直播视频流业务的QCI值，一类业务可能对应多个x值。f）数据类型：实数。
g）数据单位：无。
h）空间粒度：EutranGenericCell。i）时间粒度：15min。
j）数据来源：网管统计。
k）分类索引：Q-S-A。
3.1.1.1.3
实时游戏业务E-RAB建立成功率
a）指标名称：实时游戏业务E-RAB建立成功率。b）英文名称：EUTRAN.ErabRealTimeGamingEstabSuccRateYD/T3276—2017
c）业务需求：实时游戏业务（RealTimeGaming）E-RAB建立成功则是成功为用户分配了用户平面的连接。
适用前提：实时游戏业务使用专有的QCI，即该QCI与其他类业务使用的QCI不重复。d）指标定义：E-RAB建立成功率用E-RAB建立成功个数和E-RAB建立请求个数的比表示，E-RAB建立请求（E-RABSETUPREQUEST）可以进行E-RAB建立：在初始上下文建立请求（InitialContextSetupRequest）消息中含有E-RABtoBeSetupListIE，也可以进行E-RAB建立。e）指标算法：E-RAB建立成功率（实时游戏业务）=ZE-RAB（QCI=x）建立成功个数/>E-RAB（QCI=x）建立请求个数×100%
注：其中x对应实时游戏业务的QCI值，一类业务可能对应多个x值。f）数据类型：实数。
g）数据单位：无。
h）空间粒度：EutranGenericCell。i）时间粒度：15min。
j）数据来源：网管统计。
k）分类索引：Q-S-A。
3.1.1.1.4
非会话类有缓冲的视频流业务E-RAB建立成功率a）指标名称：非会话类有缓冲的视频流业务E-RAB建立成功率。b）英文名称：EUTRAN.ErabNonConvVideoEstabSuccRate。c）业务需求：非会话类有缓冲的视频流业务（Non-ConversationalVideo（BufferedStreaming））E-RAB建立成功则是成功为用户分配了用户平面的连接。适用前提：非会话类有缓冲的视频流业务使用专有的QCI，即该QCI与其他类业务使用的QCI不重复。
d）指标定义：E-RAB建立成功率用E-RAB建立成功个数和E-RAB建立请求个数的比表示，E-RAB建立请求（E-RABSETUPREQUEST）可以进行E-RAB建立：在初始上下文建立请求（InitialContextSetupRequest）消息中含有E-RABtoBeSetupListIE，也可以进行E-RAB建立。e）指标算法：E-RAB建立成功率（非会话类有缓冲的视频流业务）=ZE-RAB（QCI=x）建立成功个数/ZE-RAB（QCI=x）建立请求个数X100%注：其中x对应非会话类有缓冲的视频流业务的QCI值，一类业务可能对应多个x值。f）数据类型：实数。
g）数据单位：无。
h）空间粒度：EutranGenericCell。YD/T3276—2017
i）时间粒度：15min。
j）数据来源：网管统计。
k）分类索引：Q-S-A。
3.1.1.1.5
IMS信令业务E-RAB建立成功率
a）指标名称：IMS信令业务E-RAB建立成功率。b）英文名称：EUTRAN.ErabImsSigEstabSuccRatec）业务需求：IMS信令业务（IMSSignalling）E-RAB建立成功则是成功为用户分配了用户平面的连接。
适用前提：IMS信令业务使用专有的QCI，即该QCI与其他类业务使用的QCI不重复。d）指标定义：E-RAB建立成功率用E-RAB建立成功个数和E-RAB建立请求个数的比表示，E-RAB建立请求（E-RABSETUPREQUEST）可以进行E-RAB建立：在初始上下文建立请求（InitialContextSetupRequest）消息中含有E-RABtoBeSetupListIE，也可以进行E-RAB建立。e）指标算法：E-RAB建立成功率（IMS信令业务）=EE-RAB（QCI-x）建立成功个数/ZE-RAB（QCI=x）建立请求个数×100%
注：其中x对应IMS信令业务的QCI值，一类业务可能对应多个x值。f）数据类型：实数。
g）数据单位：无。
h）空间粒度：EutranGenericCell。i）时间粒度：15min。
j）数据来源：网管统计。
k）分类索引：Q-S-A。
3.1.1.2业务相关的无线接通率
3.1.1.2.1
会话类语音业务无线接通率
a）指标名称：会话类语音业务无线接通率。b）英文名称：EUTRAN.ConvVoiceCallSuccRatec）业务需求：反映e-UTRAN系统会话类语音业务性能最重要的指标。适用前提：会话类语音业务使用专有的QCI，即该QCI与其他类业务使用的QCI不重复。d）指标定义：
从综合的角度考虑接通率，可以把RRC连接建立成功率和会话类语音业务（ConversationalVoice）E-RAB指派成功率联合起来。e）指标算法：无线接通率（会话类语音业务）三E-RAB建立成功率（会话类语音业务）XRRC连接建立成功率×100%
注：此处的RRC连接建立成功率与业务类型无关。4
f）数据类型：实数。
g）数据单位：无。
h）空间粒度：EutranGenericCell。i）时间粒度：15min
j）数据来源：网管统计。
k）分类索引：Q-S-A。
3.1.1.2.2
会话类直播视频流业务无线接通率a）指标名称：会话类直播视频流业务无线接通率。b）英文名称：EUTRAN.ConvVideoCallSuccRatec）业务需求：反映e-UTRAN系统会话类直播视频流业务性能最重要的指标YD/T3276—2017
适用前提：会话类直播视频流业务使用专有的QCI，即该QCI与其他类业务使用的QCI不重复。d）指标定义：
从综合的角度考虑接通率，可以把RRC连接建立成功率和会话类直播视频流业务（ConversationalVideo（LiveStreaming)）E-RAB指派成功率联合起来。e）指标算法：无线接通率（会话类直播视频流业务）三E-RAB建立成功率（会话类直播视频流业务XRRC连接建立成功率X100%
注：此处的RRC连接建立成功率与业务类型无关。f）数据类型：实数。
g）数据单位：无。
h）空间粒度：EutranGenericCell。i）时间粒度：15min。
j）数据来源：网管统计。
k）分类索引：Q-S-A。
3.1.1.2.3
实时游戏业务无线接通率
a）指标名称：实时游戏业务无线接通率。b）英文名称：EUTRAN.RealTimeGamingCallSuccRate。c）业务需求：反映e-UTRAN系统实时游戏业务性能最重要的指标。适用前提：实时游戏业务使用专有的OCI，即该OCI与其他类业务使用的OCI不重复d）指标定义：
从综合的角度考虑接通率，可以把RRC连接建立成功率和实时游戏业务（RealTimeGaming）E-RAB指派成功率联合起来。
e）指标算法：无线接通率（实时游戏业务）=E-RAB建立成功率（实时游戏业务）XRRC连接建立成功率×100%
注：此处的RRC连接建立成功率与业务类型无关。5
YD/T3276—2017
f）数据类型：实数。
g）数据单位：无。
h）空间粒度：EutranGenericCell。i）时间粒度：15min。
j）数据来源：网管统计。
k）分类索引：Q-S-A。
3.1.1.2.4
非会话类有缓冲的视频流业务无线接通率a）指标名称：非会话类有缓冲的视频流业务无线接通率。b）英文名称：EUTRAN.NonConvVideoCallSuccRatec）业务需求：反映e-UTRAN系统非会话类有缓冲的视频流业务性能最重要的指标适用前提：非会话类有缓冲的视频流业务使用专有的QCI，即该QCI与其他类业务使用的QCI不重复。
d）指标定义：
从综合的角度考虑接通率，可以把RRC连接建立成功率和非会话类有缓冲的视频流业务（Non-ConversationalVideo（BufferedStreaming)）E-RAB指派成功率联合起来。e）指标算法：无线接通率（非会话类有缓冲的视频流业务）二E-RAB建立成功率（非会话类有缓冲的视频流业务）XRRC连接建立成功率X100%注：此处的RRC连接建立成功率与业务类型无关f）数据类型：实数。
g）数据单位：无。
h）空间粒度：EutranGenericCell。i）时间粒度：15min。
j）数据来源：网管统计。
k）分类索引：Q-S-A。
3.1.1.2.5
IMS信令业务无线接通率
a）指标名称：IMS信含业务无线接通率。b）英文名称：EUTRAN.ImsSigCallSuccRatec）业务需求：反映e-UTRAN系统性能最重要的指标。适用前提：IMS信令业务使用专有的QCI，即该QCI与其他类业务使用的QCI不重复。d）指标定义：
从综合的角度考虑接通率，可以把RRC连接建立成功率和IMS信令业务（IMSSignalling)E-RAB指派成功率联合起来。
e）指标算法：无线接通率（IMS信令业务）=E-RAB建立成功率（IMS信令业务）XRRC连接建立成功率×100%
注：此处的RRC连接建立成功率与业务类型无关。f）数据类型：实数。
g）数据单位：无。
h）空间粒度：EutranGenericCell。i）时间粒度：15min。
j）数据来源：网管统计。
k）分类索引：Q-S-A。
3.1.2保持性
会话类语音业务无线掉话率
a）指标名称：会话类语音业务无线掉话率。b）英文名称：EUTRAN.ConvVoiceCallDropRateYD/T3276—2017
c）业务需求：会话类语音业务掉话率反映了系统的会话类语音业务通信保持能力，也反映了系统的稳定性和可靠性，是无线通信系统的重要性能指标。适用前提：会话类语音业务使用专有的QCI，即该QCI与其他类业务使用的QCI不重复。d）指标定义：将eNB请求释放的E-RAB个数做分子，将E-RAB建立成功个数同小区切换入E-RAB个数之和做分母。
e）指标算法：会话类语音业务无线掉话率=Z分业务的eNB请求释放的E-RAB个数(QCI-x)/Z（E-RAB（QCI-x）建立成功个数+小区切换入E-RAB个数（(QCI-x））X100%注：其中x对应承载会话类语音业务的QCI值，一类业务可能对应多个x值，f）数据类型：实数
g）数据单位：无。
h）空间粒度：EutranGenericCell。i）时间粒度：15min。
j）数据来源：网管统计。
k）分类索引：Q-S-R。
会话类直播视频流业务无线掉话率a）指标名称：会话类直播视频流业务无线掉话率。b）英文名称：EUTRAN.ConvVideoCallDropRate。C）业务需求：会话类直播视频流业务掉话率反映了系统的会话类直播视频流业务通信保持能力也反映了系统的稳定性和可靠性，是无线通信系统的重要性能指标。适用前提：会话类直播视频流业务使用专有的QCI，即该QCI与其他类业务使用的QCI不重复。d）指标定义：将eNB请求释放的E-RAB个数做分子，将E-RAB建立成功个数同小区切换入E-RAB个数之和做分母。
YD/T3276—2017
e）指标算法：会话类直播视频流业务无线掉话率=E分业务的eNB请求释放的E-RAB个数(QCI=x)Z（E-RAB(QCI=x)建立成功个数+小区切换入E-RAB个数(QCI=x)）X100%注：其中x对应承载会话类直播视频流业务的QCI值，一类业务可能对应多个x值。f）数据类型：实数。
g）数据单位：无。
h）空间粒度：EutranGenericCell。i）时间粒度：15min。
j）数据来源：网管统计。
k）分类索引：Q-S-R。
实时游戏业务无线掉线率
a）指标名称：实时游戏业务无线掉线率。b）英文名称：EUTRAN.RealTimeGamingCallDropRate。c）业务需求：实时游戏业务掉线率反映了系统的实时游戏业务通信保持能力，也反映了系统的稳定性和可靠性，是无线通信系统的重要性能指标。适用前提：实时游戏业务使用专有的QCI，即该QCI与其他类业务使用的QCI不重复。d）指标定义：将eNB请求释放的E-RAB个数做分子，将E-RAB建立成功个数同小区切换入E-RAB个数之和做分母。
e）指标算法：实时游戏业务掉线率=Z分业务的eNB请求释放的E-RAB个数(QCI-x)/Z(E-RAB(QCI=x)建立成功个数+小区切换入E-RAB个数(QCI=x)）X100%注：其中x对应承载实时游戏业务的QCI值，一类业务可能对应多个x值。f）数据类型：实数。
g）数据单位：无。
h）空间粒度：EutranGenericCell。i）时间粒度：15min。
j）数据来源：网管统计。
k）分类索引：Q-S-R。
非会话类有缓冲的视频流业务无线掉线率a）指标名称：非会话类有缓冲的视频流业务无线掉线率。b）英文名称：EUTRAN.NonConvVideoCallDropRate。c）业务需求：非会话类有缓冲的视频流业务掉线率反映了系统的非会话类有缓冲的视频流业务通信保持能力，也反映了系统的稳定性和可靠性，是无线通信系统的重要性能指标。适用前提：非会话类有缓冲的视频流业务使用专有的QCI，即该QCI与其他类业务使用的QCI不重复。
YD/T3276—2017
d）指标定义：将eNB请求释放的E-RAB个数做分子，将E-RAB建立成功个数同小区切换入E-RAB个数之和做分母。
e）指标算法：非会话类有缓冲的视频流业务掉线率=Z分业务的eNB请求释放的E-RAB个数(QCI=x)/三（E-RAB(QCI=x)建立成功个数+小区切换入E-RAB个数(QCI=x)）×100%注：其中x对应承载非会话类有缓冲的视频流业务的QCI值，一类业务可能对应多个x值。f）数据类型：实数。
g）数据单位：无。
h）空间粒度：EutranGenericCell。i）时间粒度：15min。
j）数据来源：网管统计。
k）分类索引：Q-S-R。
IMS信令业务无线掉线率
a）指标名称：IMS信令业务无线掉线率。b）英文名称：EUTRAN.ImsSigCallDropRate。c）业务需求：IMS信令业务掉线率反映了系统的IMS信令业务通信保持能力，也反映了系统的稳定性和可靠性，是无线通信系统的重要性能指标，适用前提：IMS信令业务使用专有的QCI，即该QCI与其他类业务使用的QCI不重复。d）指标定义：将eNB请求释放的E-RAB个数做分子，将E-RAB建立成功个数同小区切换入E-RAB个数之和做分母。
e）指标算法：IMS信令业务掉线率=E分业务的eNB请求释放的E-RAB个数(QCI=x)/Z（E-RAB(QCI=x)建立成功个数+小区切换入E-RAB个数(QCI=x)）X100%注：其中x对应承载IMS信令业务的QCI值，一类业务可能对应多个x值。f）数据类型：实数。
g）数据单位：无。
h）空间粒度：EutranGenericCell。i）时间粒度：15min。
j）数据来源：网管统计。
k）分类索引：Q-S-R。
3.2业务无关
3.2.1接入性
RRC连接建立成功率
a）指标名称：RRC连接建立成功率。b）英文名称：EUTRAN.RrcEstabSuccRate。9
