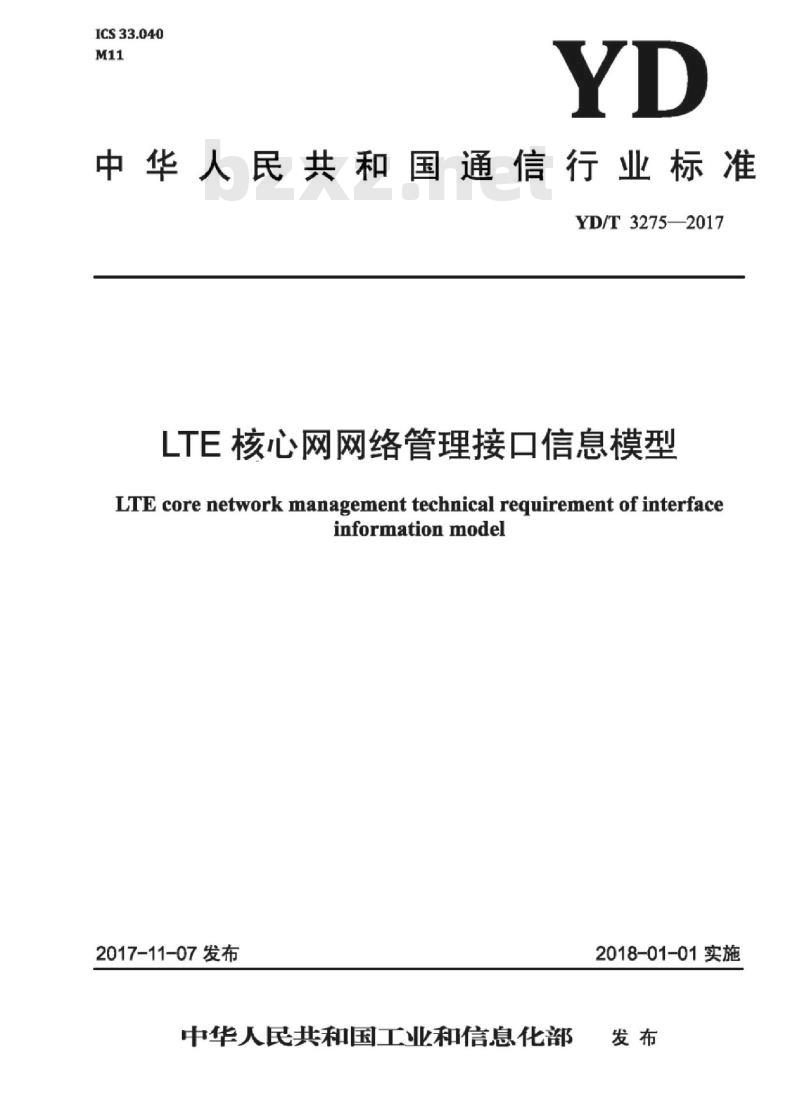

【YD通讯标准】 LTE 核心网网络管理接口信息模型

ICS33.040
中华人民共和国通信行业标准
YD/T3275—2017
LTE核心网网络管理接口信息模型LTE core network management technical requirement of interfaceinformationmodel
2017-11-07发布
中华人民共和国工业和信息化部2018-01-01实施

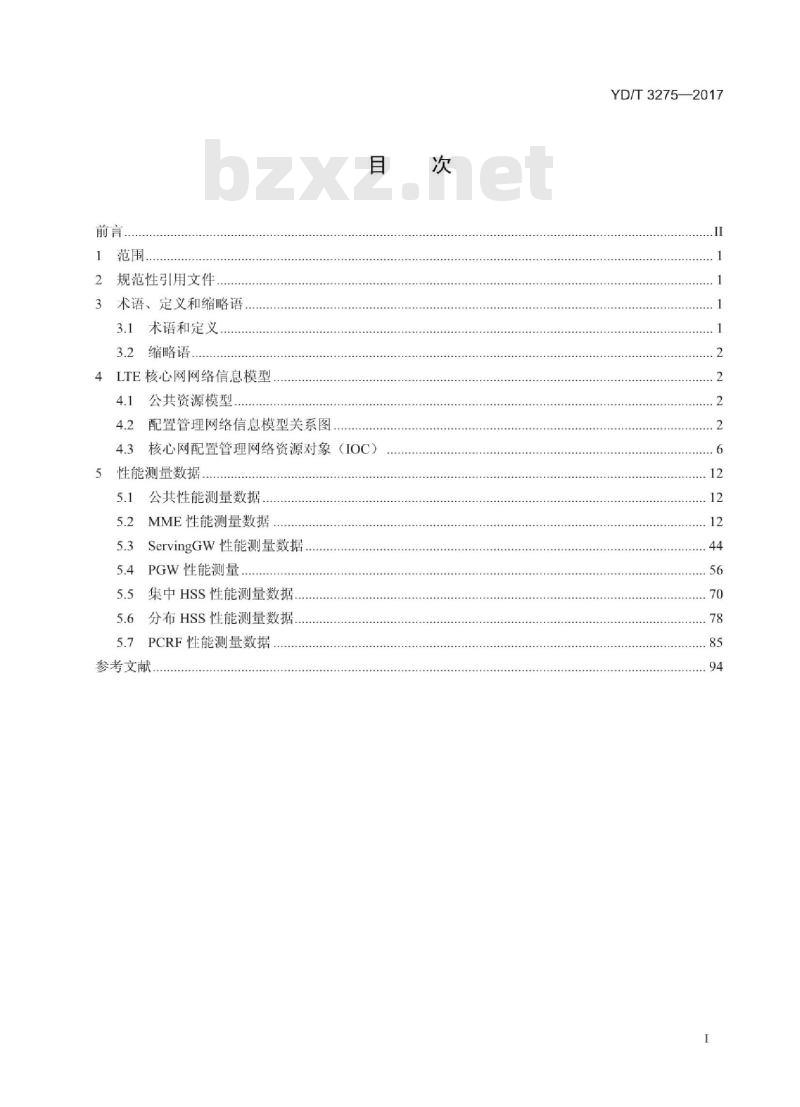

1范围
2规范性引用文件
3术语、定义和缩略语
3.1术语和定义
3.2缩略语
4LTE核心网网络信息模型
4.1公共资源模型
4.2配置管理网络信息模型关系图目
4.3核心网配置管理网络资源对象（IOC）5
性能测量数据
公共性能测量数据，
5.2MME性能测量数据
5.3ServingGW性能测量数据
5.4PGW性能测量
5.5集中HSS性能测量数据
5.6分布HSS性能测量数据
5.7PCRF性能测量数据
参考文献
YD/T3275—2017
YD/T3275—2017

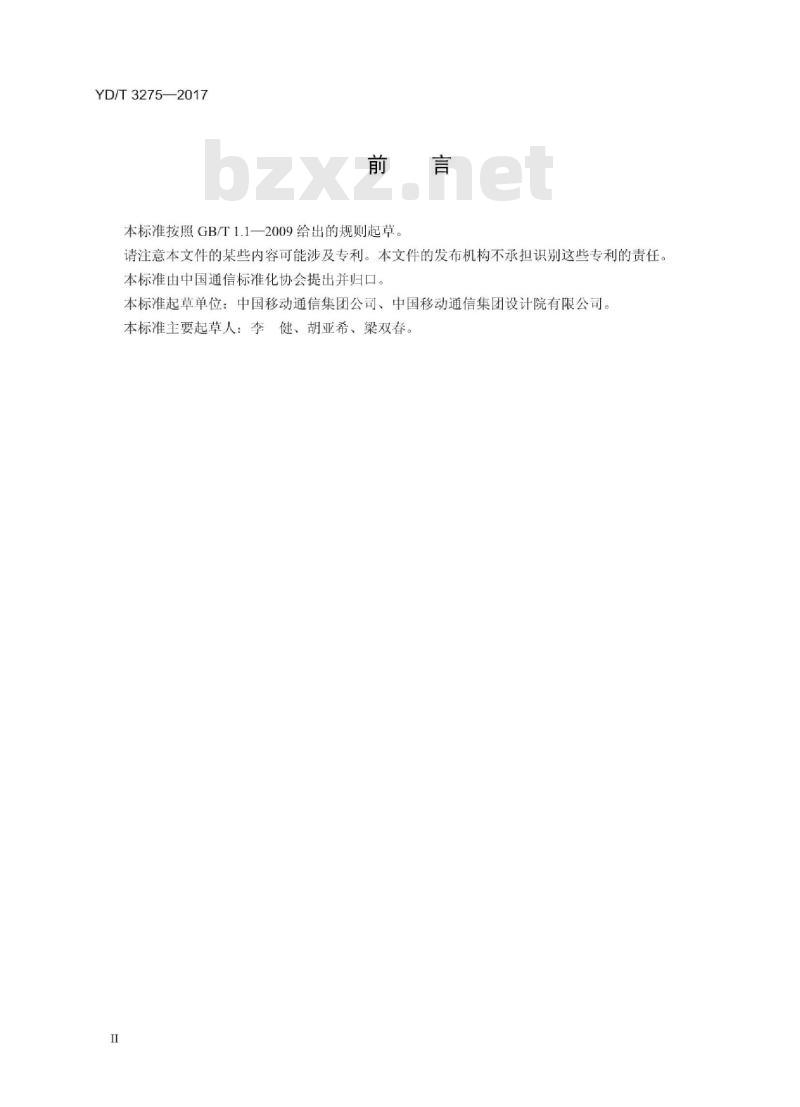

本标准按照GB/T1.1一2009给出的规则起草请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：中国移动通信集团公司、中国移动通信集团设计院有限公司。本标准主要起草人：李
健、胡亚希、梁双春。

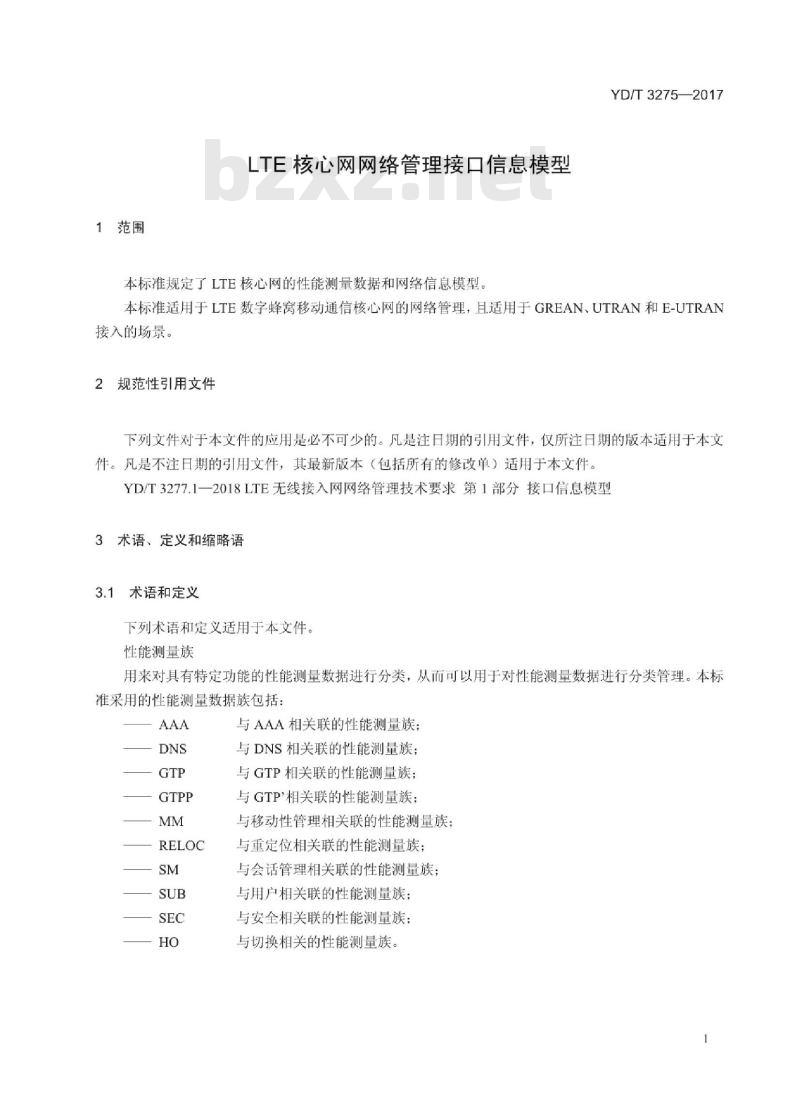

1范围
LTE核心网网络管理接口信息模型本标准规定了LTE核心网的性能测量数据和网络信息模型。YD/T3275—2017
本标准适用于LTE数字蜂窝移动通信核心网的网络管理，且适用于GREAN、UTRAN和E-UTRAN接入的场景。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YD/T3277.1一2018LTE无线接入网网络管理技术要求第1部分接口信息模型3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。性能测量族
用来对具有特定功能的性能测量数据进行分类，从而可以用于对性能测量数据进行分类管理。本标准采用的性能测量数据族包括：AAA
与AAA相关联的性能测量族；
与DNS相关联的性能测量族；
与GTP相关联的性能测量族；
与GTP'相关联的性能测量族：
与移动性管理相关联的性能测量族：与重定位相关联的性能测量族；与会话管理相关联的性能测量族：与用户相关联的性能测量族；
与安全相关联的性能测量族：
与切换相关的性能测量族。
YD/T3275—2017

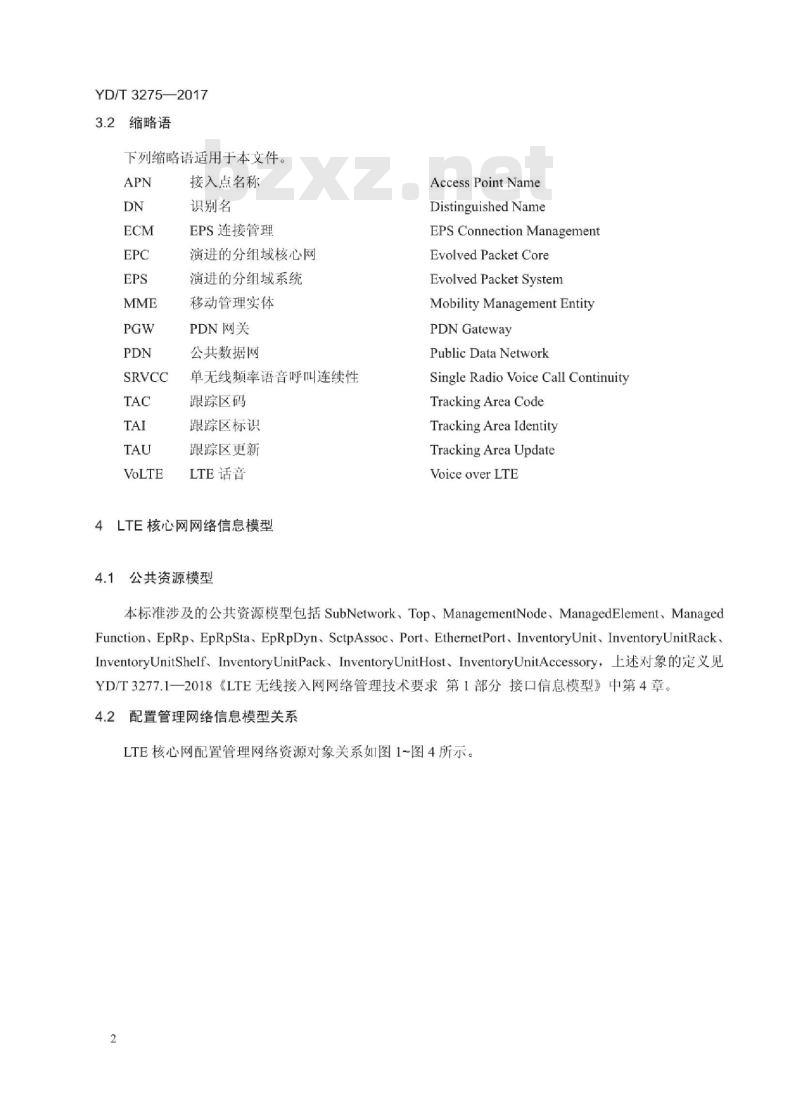

3.2缩略语
下列缩略语适用于本文件。
接入点名称
识别名
EPS连接管理
演进的分组域核心网
演进的分组域系统
移动管理实体
PDN网关
公共数据网
单无线频率语音呼叫连续性
跟踪区码
跟踪区标识
跟踪区更新
LTE话音
4LTE核心网网络信息模型
4.1公共资源模型
Access Point Name
Distinguished Name
EPSConnectionManagement
Evolved Packet Core
Evolved Packet System
Mobility Management Entity
PDNGateway
Public Data Network
SingleRadioVoiceCall ContinuityTracking Area Code
Tracking Area Identity
Tracking Area Update
Voice overLTE
本标准涉及的公共资源模型包括SubNetwork、Top、ManagementNode、ManagedElement、ManagedFunction、EpRp、EpRpSta、EpRpDyn、SctpAssoc、Port、EthernetPort、InventoryUnit、InventoryUnitRack、InventoryUnitShelf，InventoryUnitPack，InventoryUnitHost，InventoryUnitAccessory，上述对象的定义见YD/T3277.1—2018《LTE无线接入网网络管理技术要求第1部分接口信息模型》中第4章。4.2配置管理网络信息模型关系
LTE核心网配置管理网络资源对象关系如图1~图4所示。2
infomationobjectclas
HssFunction

MmeFunction
ssnamess
s
SubNetwork
anameps
<
ManagedElement
cnames
wxinfomationObjectClass
PcrfFunction
ainfomationObjectClasss
EpRpDynGxPcrf
wenamex
YD/T3275—2017
ServingGwFunction
celnfomationobjectClass
PgwFunction
sslnfomatianobjectClass
PgwApn
sslnfomatianobjectClas
PgwApnAddrPool
图1LTE核心网网络信息模型包含关系（集中式HSS）<EpRpStaUdFe
wanames
cInformationObjectClass:
FeFunction
anames下载标准就来标准下载网
wsinfomationObjectCla se
MmeFunction
<SubNetwork
snames
fomationc
ManagedElement
cclnfomationobjectClass
PcrfFunction
slnfomationObjectClass
EpRpDynGxPcrf
sanames
csinformationObjectClasp
SenvingGwFunction
wlnfomaltionObjectCla
PgwFunction
<PgwApn
wlnfomationobjectclas
PgwApnAddrPool
图2LTE核心网网络信息模型包含关系（分布式HSSFe侧）YD/T3275—2017
EpRpStaUdBe
<EpRpStaRs
<>
zanames
lonObjectClass>?
BeFunction
anamess
InfomationobjectClass
MmeFunction
E
SubNetwork
canames>s
cinfomationObjectClass>>
ManagedElement
?
scinfomationObjectClass>
PcrfFunction
sslnfommationObjectClass?
EpRpDynGxPcr
anames
<
ServingGwFunction
<PgwFunction
cshfomationObjectClass
PgwApn
hfomationObjectClass>
PgwApnAddrPaol
图3LTE核心网网络信息模型包含关系（分布式HSSBe侧）<>
MmeFunction
<>
EpRpDynS11Mme
EpRpDynS5S8Sgw
<>
EpRpDynS6aMme
ClnformetionObjectClass>
EpRpDynS4Sgw
《hformationObjectClass
ServingGwFunction
>
EpRpDynS11Sgw
<>
PgwFunction
<>
EpRpDynS5S8Pgw
图4LTE核心网网络信息模型包含关系以及关联对象LTE核心网网络信息模型继承关系如图5~图8所示。4
<>
<>
PgwApn
<>
PgwApnAddrPool
图5LTE核心网网络信息模型继承关系图1>
ManagedFunction
>
FeFunction
<>
BeFunction
<>
MmeFunction
<>
PcrfFunction
YD/T3275—2017
<
PgwFunction
<>
ServingGwFunction
图6LTE核心网网络信息模型继承关系2（分布式HSS）<>
ManagedFunction
<>
HssFunction
<>
MmeFunction

PcrfFunction
PgwFunction
<>
ServingGwFunction
图7LTE核心网网络信息模型继承关系图3（集中式HSS）YD/T3275—2017
<>
EpRpDynS5S8Sgw
<>
EpRpDynS6aMme
<>
EpRpDynGxPcrf
<>
EpRpDyn
<>
EpRpDynS5S8Pgw
<>
EpRpDynGxPcrf
<>
EpRpDynS4Sgw
<>
EpRpDynS11Mme
a）分布式和集中式HSS场景均适用<
EpRpSta
<>
EpRpStaRs
<>
EpRpStaUdBe
<EpRpStaUdFe
b）只适用于分布式HSS场景
图8LTE核心网网络信息模型EpRp继承关系4.3核心网配置管理网络资源对象（IOC）4.3.1 MmeFunction
4.3.1.1对象类描述
该对象表示MME功能实体。关于MME更多的信息参见3GPPTS23.4014.3.1.2属性描述
对象MmeFunction属性详见表1。表1MmeFunction属性
属性名
PlmnIdList
MmeCode
MmeGroupId
Diameterldentity
RelativeMme
Capacity
中文名称
PLMN列表
MME码
MME池标识
MME的FQDN
MME相对容量
PLMN-ID的列表，PLMN-Id-移动国家码（Mcc）+移动网络码（Mnc）
MME码在MME资源池内唯一，如果是重叠资源池，那么则是在重叠资源池范围内唯一MME池的标识（3GPPTS23.401）
Diameter节点的一标识（IETFRFC3588）MME组内该MME的相对容量，取值为整数[0.255]，见3GPPTS36.413
类型和取值说明
字符串列表
字符串
字符串
属性名
MaxUserAttached
MaxEnbNbr
中文名称
最大附着用户数
最大支持基站数
4.3.2 PgwFunction。
4.3.2.1被管对象类描述
表1MmeFunction属性（续）
当前软硬件配置条件下（如licence限制），MME最大支持的附着的（EMM-REGISTERED）UE的数量
当前软硬件配置条件下（如licence限制），MME最大可以支持的eNB个数
YD/T3275—2017
类型和取值说明
整数，单位：个
整数，单位：个
该对象表示PDN网关功能实体。关于PDN网关更多的信息参见3GPPTS23.401。4.3.2.2属性描述
对象PgwFunction属性详见表2。表2PgwFunction属性
属性名
Diameterldentity
MaxBearers
MaxThroughput
PgwApn。
中文名称
PGW的FQDN
最大承载数
最大数据吞吐率
被管对象类描述
Diameter节点的一标识（IETFRFC3588）当前软硬件配置条件下（如licence限制），PGW最大支持的并发承载数
PGW最大每秒能处理的数据量，包括双向流量类型和取值说明
字符串
整数，单位：个
实数，单位：Gbit/s
该对象指某个PDN网关存储的用户上网的接入点名称（APN）。一个PgwFunction下可以包含多个PgWApn。该对象类中存储了APN的相关信息。表示PDN网关功能实体。关于PDN网关更多的信息参见3GPPTS23.401。
4.3.3.2属性描述
对象PgwApn属性详见表3。
表3PgwApn属性
属性名
AccessPointName
中文名称
接入点名
指用户上网时所使用的接入点名称（APN）；如“CMNET”
类型和取值说明
字符串
YD/T3275—2017
属性名
TransAccess
MaxEpsBearer
MaxUIBitRate
MaxDIBitRate
PushSwitch
中文名称
接入方式
最大EPS
承载数目
上行最大
比特率
下行最大
比特率
是否支持
PUSH业
4.3.4PgwApnAddrPool。
4.3.4.1被管对象类描述
表3PgwApn属性（续）
表示采用的接入方式：
透明接入方式，或不透明接入方式表示该APN中支持的最大EPS承载数目，当取值为0时表示不限制
表示该APN中支持的上行最大比特率，当取值为0时表示不限制
表示该APN中支持的下行最大比特率，当取值为0时表示不限制
是否支持PUSH业务
类型和取值说明
transparent (0),
nonTransparent (1)
（缺省值：transparent）
整数。
（缺省值为：0）
整数。
单位：Mbit/s。
（缺省值为：0）
整数。
单位：Mbit/s。
（缺省值为：0）
0：不支持
1：支持
该对象表示PDN网关中为每个APN所分配的地址池，每个地址池由多个IP地址段所组成，一个地址段由起始地址和地址段长度来确定。一个APN可以配置多个地址池。4.3.4.2属性描述
对象PgwApnAddrPool属性详见表4。表4PgwApnAddrPool属性
属性名
AddrType
AddrSegList
中文名称
地址类型
IP地址分
段列表
表示地址的类型，包括：动态（dynamic）静态（static）
指该地址对象中存储的地址段列表其中每个地址段包含有一个起始地址IP地址（BeginIp），和该段的IP地址数目来确定类型和取值说明
枚举：dynamic（0）
static (1)
结构的集合其中结构包括：
[Beginlp字符串（IP地址），
segLen整数！
4.3.5ServingGwFunction.
被管对象类描述
该对象表示服务网关功能实体。关于服务网关更多的信息参见3GPPTS23.401。4.3.5.2属性描述
对象ServingGwFunction属性详见表5。表5ServingGwFunction属性
属性名
PlmnldList
MaxBearers
MaxThroughput
中文名称
ServingGW的
网络标识符
PLMN列表
最大承载数
最大数据吞吐
4.3.6PcrfFunction。
被管对象类描述
ServingGW的全球唯一标识，表示方式为：“MCC-MNC-SGWID”以上各位均为十进制数字（digits）PLMN-ID的列表，PLMN-Id=移动国家码（Mcc）+移动网络码（Mnc）
当前软硬件配置条件下（如licence限制），ServingGw最大支持的并发承载数
在当前的软硬件配置情况下，SGW最大每秒能处理的数据量，包括双向流量
该对象表示PCRF功能实体。关于PCRF更多的信息请见3GPPTS23.401。4.3.6.2属性描述
对象PcrfFunction属性详见表6。表6PcrfFunction属性
属性名
Diameterldentity
MaxGxMsg
中文名称
PCRF的FODN
最大Gx消息处理
4.3.7HssFunction。
4.3.7.1被管对象类描述
Diameter节点的一标识（IETFRFC3588）PCRF最大每秒可处理的Gx接口消息（包括CCR、CCA、RAR、RAA）数。
(3GPPTS29.212)
YD/T3275—2017
类型和取值说明
字符串，
字符串列表
整数，
单位：个
实数，
单位：Gbit/s
类型和取值说明
字符串
整数，
单位：个/秒
该对象表示集中式HSS功能实体。关于HSS更多的信息请参见3GPPTS23.401。4.3.7.2属性描述
对象HssFunction属性详见表7。限定
