GB/T6931.1—2020
代替GB/T6931.1—2008
带传动
第1部分：基本术语
Belt drivesVocabulary-Part 1:Basic vocabulary2020-03-31发布
国家市场监督管理总局
国家标准化管理委员会
2021-02-01实施

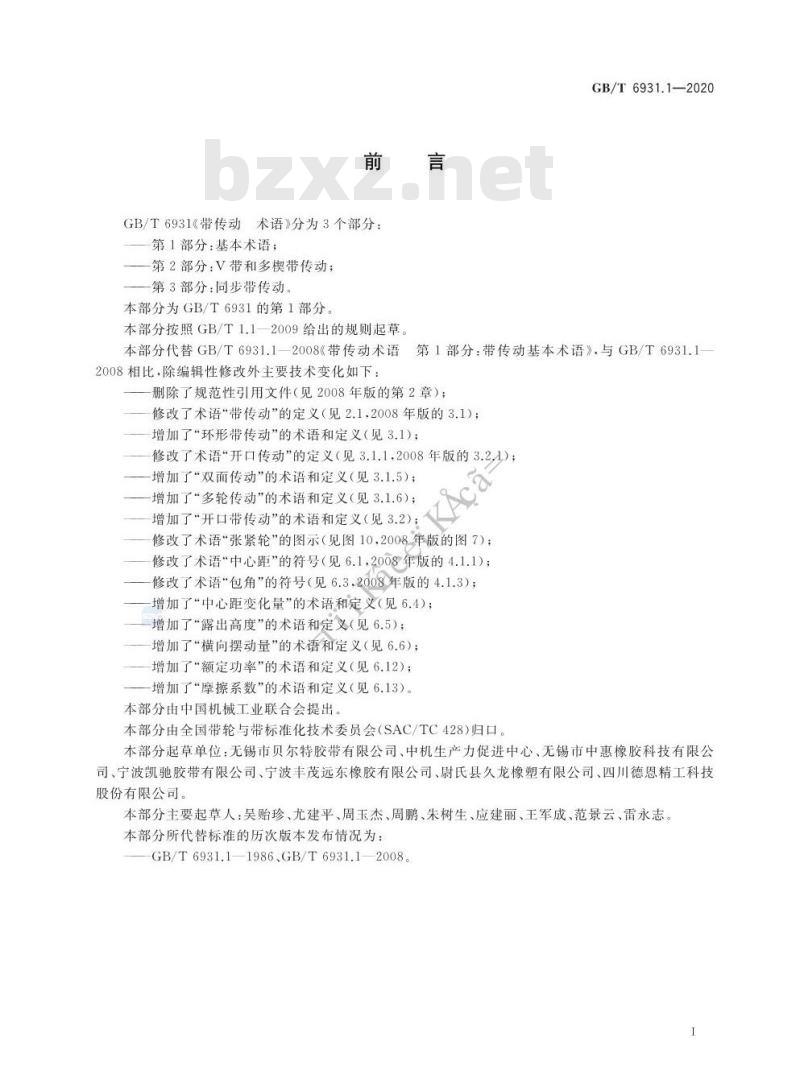

GB/T6931《带传动术语》分为3个部分：第1部分：基本术语；
第2部分：V带和多带传动；
一第3部分：同步带传动。
本部分为GB/T6931的第1部分。
本部分按照GB/T1.1—2009给出的规则起草。GB/T6931.1—2020
本部分代替GB/T6931.1-2008《带传动术语第1部分：带传动基本术语》，与GB/T6931.12008相比，除编辑性修改外主要技术变化如下：删除了规范性引用文件（见2008年版的第2章）；修改了术语\带传动”的定义（见2.1，2008年版的3.1)；增加了“环形带传动”的术语和定义（见3.1)；修改了术语“开口传动”的定义（见3.1.1，2008年版的3.21)；-增加了“双面传动”的术语和定义（见3.1.5）；增加了“多轮传动”的术语和定义（见3.1.6）；增加了“开口带传动”的术语和定义（见3.2)；修改了术语“张紧轮”的图示（见图10，2008年版的图7）；修改了术语“中心距”的符号（见6.1，2008年版的4.1.1）；修改了术语“包角”的符号（见6.3，2008年版的4.1.3）；增加了“中心距变化量的术语和定义（见6.4）；增加了“露出高度”的术语和定义（见6.5）；增加了“横向摆动量”的术语和定义（见6.6）；增加了“额定功率”的术语和定义（见6.12）；增加了“摩擦系数”的术语和定义（见6.13）。本部分由中国机械工业联合会提出。本部分由全国带轮与带标准化技术委员会（SAC/TC428)归口。本部分起草单位：无锡市贝尔特胶带有限公司、中机生产力促进中心、无锡市中惠橡胶科技有限公司、宁波凯驰胶带有限公司、宁波丰茂远东橡胶有限公司、尉氏县久龙橡塑有限公司、四川德恩精工科技股份有限公司。
本部分主要起草人：吴始珍、尤建平、周玉杰、周鹏、朱树生、应建丽、主军成、范景云、雷永志本部分所代替标准的历次版本发布情况为：GB/T6931.1—1986,GB/T6931.12008。1
1范围
带传动术语
第1部分：基本术语
GB/T6931.1—2020
GB/T6931的本部分界定了带传动的一般术语、带传动形式、带轮、传动带及相应参数等术语和定义。
本部分适用于带传动应用领域
注：特殊型带传动术语参见附录A，带传动主要性能术语参见附录B。一般术语

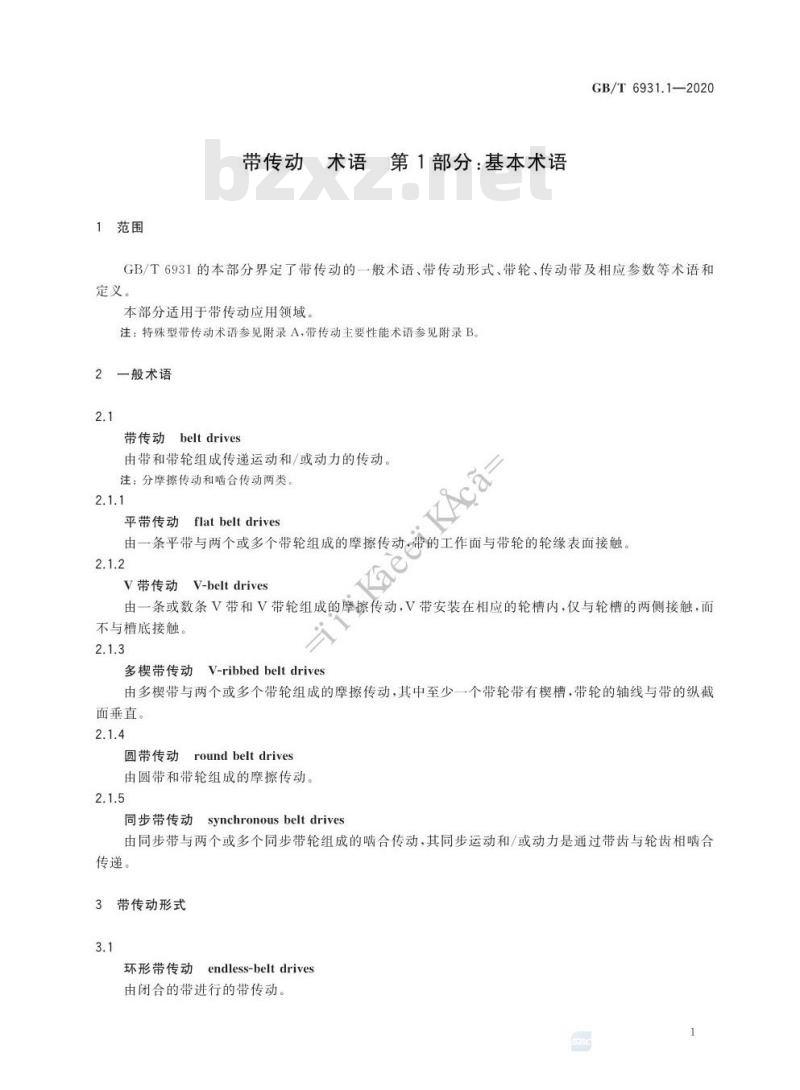

带传动beltdrives
由带和带轮组成传递运动和/或动力的传动，注：分摩擦传动和啮合传动两类。2.1.1
平带传动
flat belt drives
由一条平带与两个或多个带轮组成的摩擦传动，带的工作面与带轮的轮缘表面接触。2.1.2
V-beltdrives
V带传动
由一条或数条V带和V带轮组成的摩擦传动，V带安装在相应的轮槽内，仅与轮槽的两侧接触，而不与槽底接触。
V-ribbed belt drives
多楔带传动
由多楔带与两个或多个带轮组成的摩擦传动，其中至少一个带轮带有楔槽，带轮的轴线与带的纵截面垂直。
圆带传动
round belt drives
由圆带和带轮组成的摩擦传动。2.1.5
同步带传动
synchronous belt drives
由同步带与两个或多个同步带轮组成的啮合传动，其同步运动和/或动力是通过带齿与轮齿相啮合传递。
带传动形式
endless-belt drives
环形带传动
由闭合的带进行的带传动。
GB/T 6931.1—2020
parallelbeltdrives

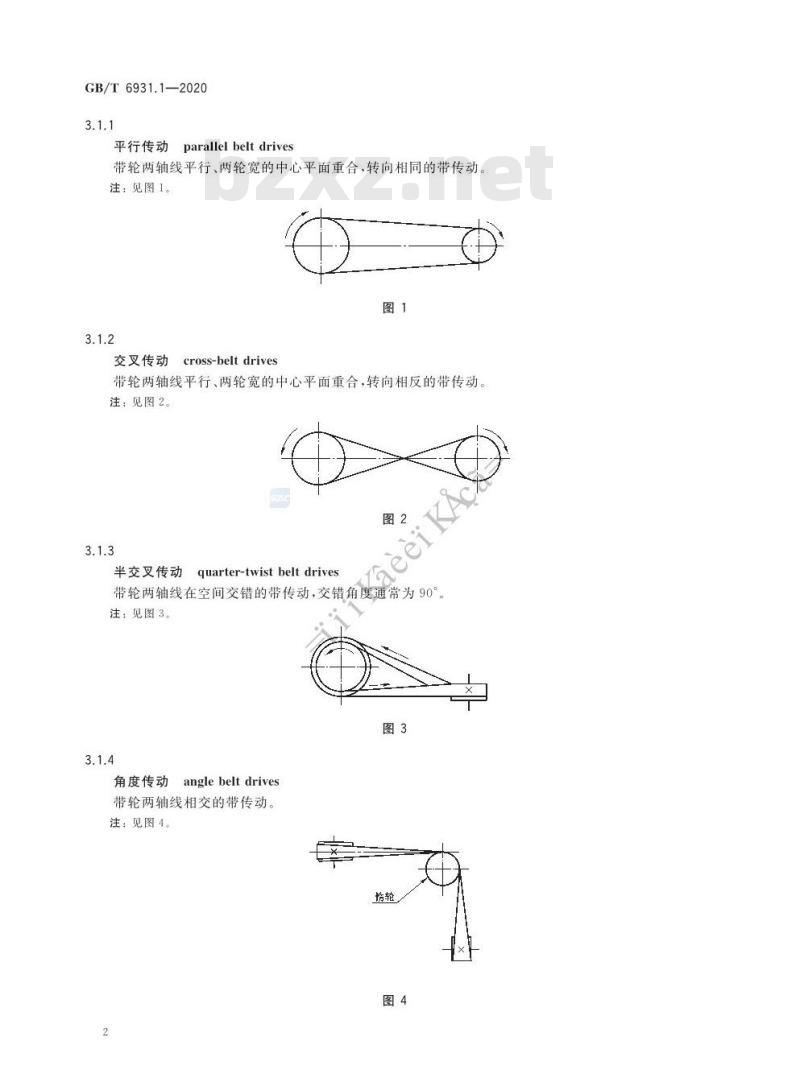

平行传动
带轮两轴线平行、两轮宽的中心平面重合，转向相同的带传动。注：见图1。
交叉传动
cross-beltdrives
带轮两轴线平行、两轮宽的中心平面重合，转向相反的带传动。注：见图2。
Kaeeil
quarter-twist belt drives
半交叉传动
带轮两轴线在空间交错的带传动，交错角度通常为90°注：见图3
anglebeltdrives
角度传动
带轮两轴线相交的带传动。
注：见图4

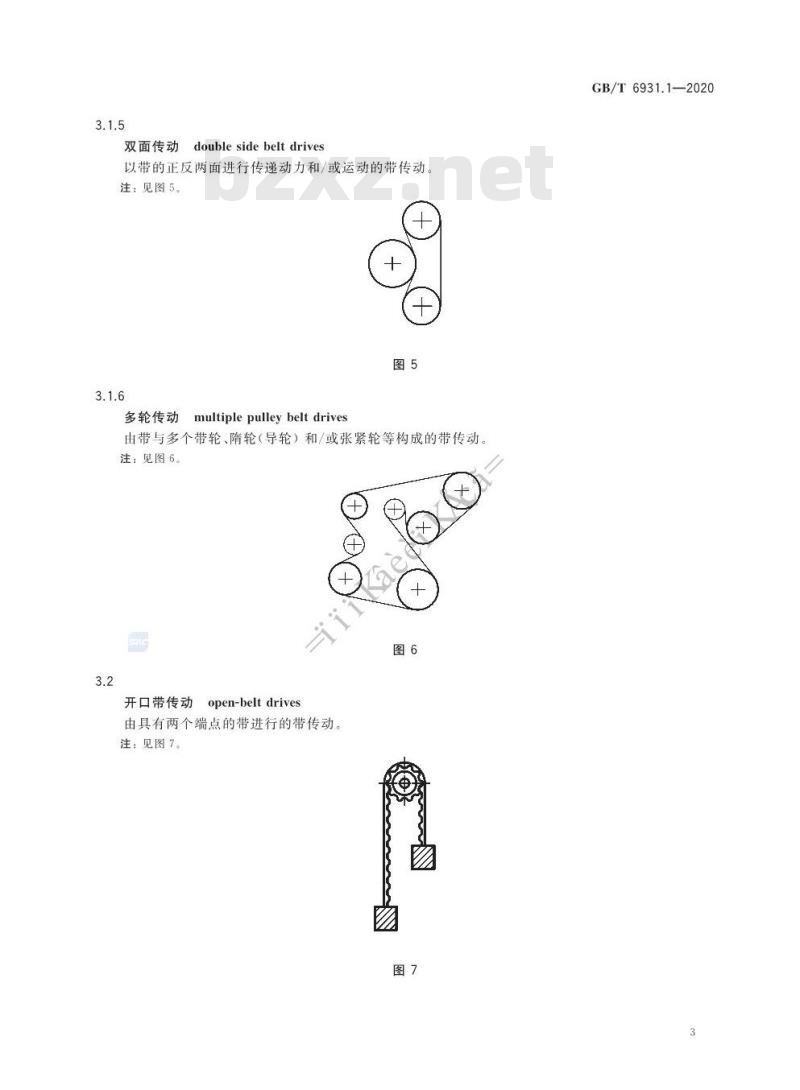

double side belt drives
双面传动
以带的正反两面进行传递动力和/或运动的带传动。注：见图5。
multiplepulleybeltdrives
多轮传动
由带与多个带轮、隋轮（导轮）和/或张紧轮等构成的带传动注：见图6。
open-beltdrives
开口带传动
由具有两个端点的带进行的带传动。注：见图7。
GB/T6931.1—2020
GB/T 6931.1—2020免费标准下载网bzxz
4带轮
主动轮
drivingpulley
传动中用于驱动带运动的轮。
从动轮
drivenpulley
传动中被带驱动的轮。
steppulley
由几个不同直径、按大小顺序排列的带轮组。注：见图8。
conepulley
注：见图9。
idlerpulley
在传动中，引导带的运动方向，使其导入边对准轮宽的中心平面的空转带轮。注：见图4。
张紧轮
tensioner
为改变带轮的包角或控制带的张紧力而压在带上的随动轮。注：见图10。
5传动带
平带flatbelt
平型传动带
张紧羚
flat transmission belt
横截面为矩形或近似为矩形的传动带，其工作面为宽平面。注：见图11。
V带V-belt
横截面为等腰梯形或近似为等腰梯形的传动带，其工作面为两侧面。注：见图12。
多楔带V-ribbedbelt
GB/T 6931.1—2020
张螺轮
工作表面具有等距纵向楔，并与相同形状轮槽紧密楔合的环形传动带，其工作面为楔侧面注：见图13。
GB/T6931.1—2020
roundbelt
横截面为圆形或近似为圆形的传动带。注：见图14。
synchronous belt
同步带
纵向截面具有等距横向齿的传动带，用于传递同步运动和/或动力。注：见图15。
几何、运动和载荷参数
中心距
centre distance
当带处于规定的张紧力时，两带轮轴线间的距离。注：见图16。
beltlength
GB/T6931.1—2020
对于平带为内周长度，对于V带为基准长度或有效长度，对于同步带为节线长度。包角
angle of contact
带与带轮接触弧所对的带轮圆心角。中心距变化量
centredistancevariation
在带的标准测长过程中，带的最大中心距与最小中心距之间的差值。露出高度
rideout
在规定拉力下，V带或多楔带顶面与测量带轮轮缘间的最大距离。量lateralrunoutmeasurement
横向摆动量
测长时，同步带沿带轮宽度方向工的摆动值，转速
rotational speed
单位时间内带轮的转数。
belt speed;velocity of belt
带运动中的节线速度。
传动比
transmission ratio
带轮角速度之比。不考虑弹性滑动时，可用带轮的节径之比计算。6.10
滑动率slidingratio
传动中由于带的滑动引起的从动轮圆周速度的降低率。GB/T 6931.1—2020
区efficiency
传动中有效功率与输入功率之比。6.12
额定功率
powerrating
规定条件下传动带能够传递的最大功率。6.13
摩擦系数
friction coefficient
带与带轮间的摩擦力与带的正压力的比值。6.14
initial tension
初拉力
带运行前张紧在带轮上的拉力。6.15
tight side tension
紧边拉力
带运行时，紧边（拉力较大的一边）的拉力。6.16
松边拉力
有效拉力
slack side tension
effectivetension
带运行时，紧边拉力与松边拉力之差。离心拉力
centrifugaltension
带随轮做弧线运行时，由于离心力所产生的拉力。8
A.1特殊型带传动
附录A
（资料性附录）
特殊型带传动术语
变速传动continuousvariabletransmissionbeltdrivesCVT带传动CVTbeltdrives
至少一个V带轮为变节径的带传动。注：见图A.1。
输送传动
conveying belt drives
用于输送物品或动作的带传动。注：见图A.2。
齿楔带传动
tooth-wedgebeltdrives
面为同步带传动，另一面为多楔带传动的双面带传动。A.1.4
V平带传动
V-Flatbelt drives
二个是V带轮或多楔带轮，另一个是平带轮的带传动。注：见图A.3。
GB/T6931.1—2020
GB/T 6931.1—2020
带轮或家澳带轮
切向传动
tangent belt drives
半带轮
带与被传动的带轮为线接触的带传动，多用于纺织机械注：见图A.4。
iiKaeei
弹性带传动
elastic belt drives
应用弹性带的带传动。
