【GB国家标准】 海洋平台结构用中锰钢钢板

ICS 77.140.50
中华人民共和国国家标准
GB/T38713—2020
海洋平台结构用中锰钢钢板
Medium manganese steel plate for offshore platform structure2020-03-31发布
国家市场监督管理总局
国家标准化管理委员会
2020-10-01实施

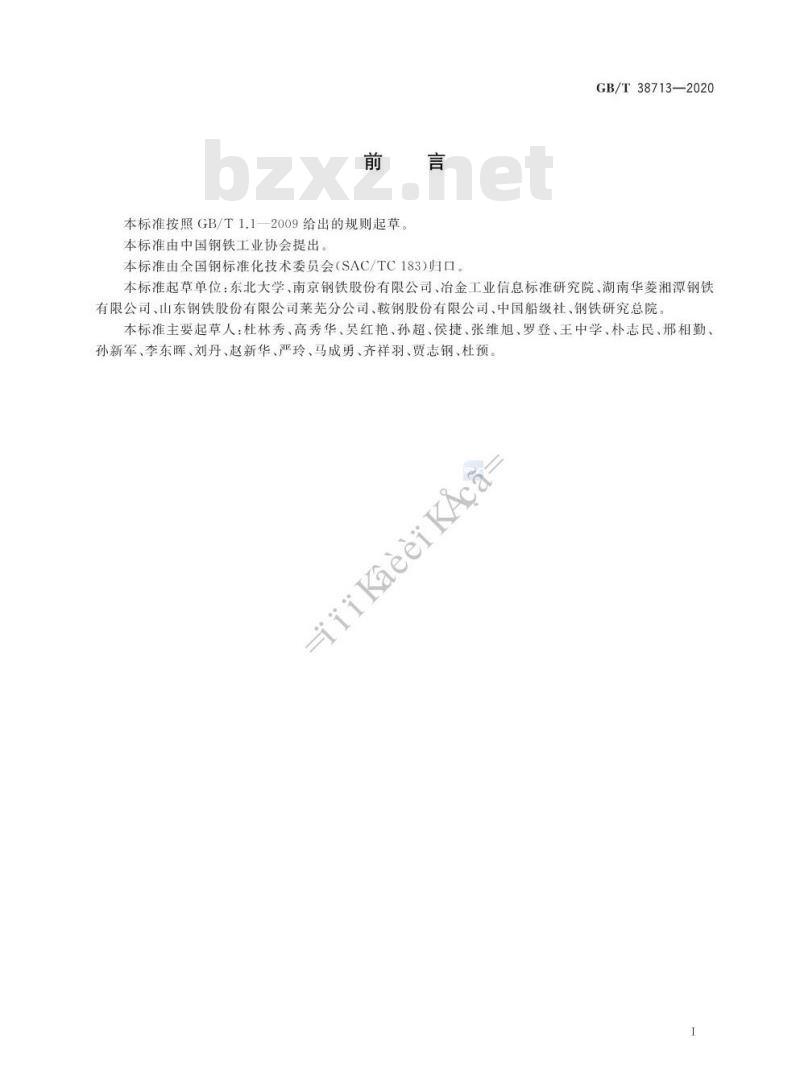

本标准按照GB/T1.1-2009给出的规则起草本标准由中国钢铁工业协会提出本标准由全国钢标准化技术委员会（SAC/TC183)归口。GB/T38713—2020
本标准起草单位：东北大学、南京钢铁股份有限公司、冶金工业信息标准研究院、湖南华菱湘潭钢铁有限公司、山东钢铁股份有限公司莱芜分公司、鞍钢股份有限公司、中国船级社、钢铁研究总院。本标准主要起草人：杜林秀、高秀华、吴红艳、孙超、侯捷、张维旭、罗登、王中学、朴志民、邢相勤、孙新军、李东晖、刘丹、赵新华、严玲、马成勇、齐祥羽、贾志钢、杜预，iiiKaeeiKAca

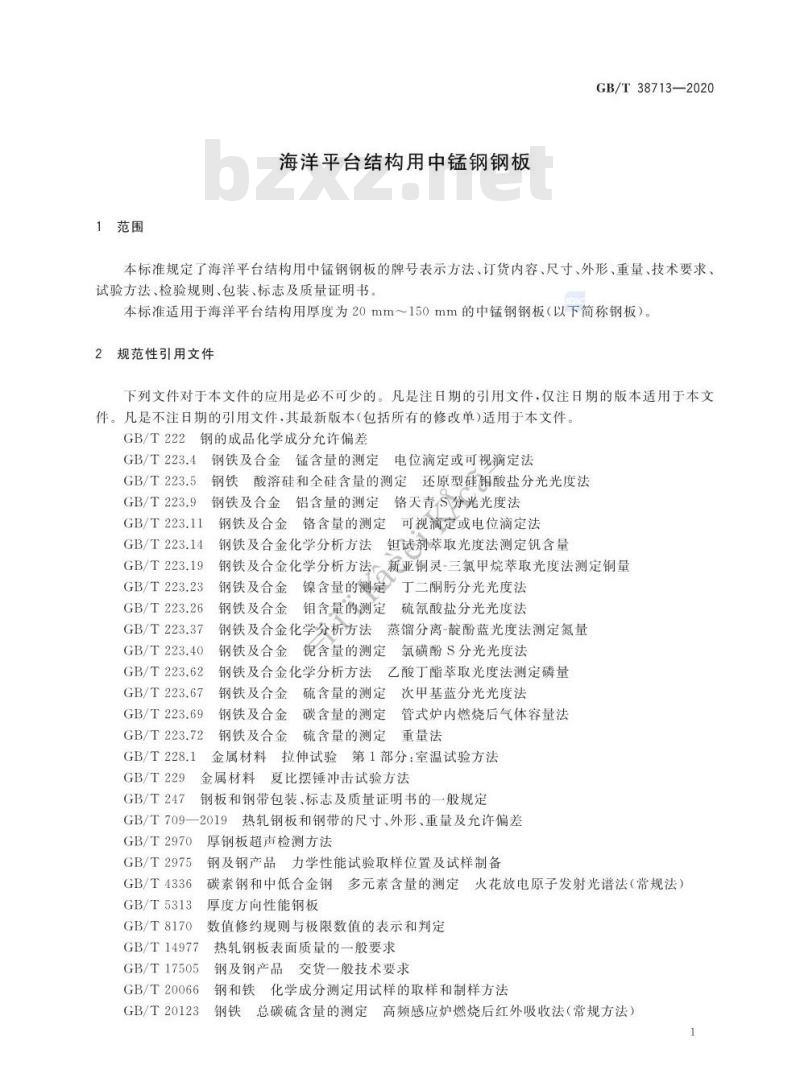

1范围
海洋平台结构用中锰钢钢板
GB/T38713-—2020
本标准规定了海洋平台结构用中锰钢钢板的牌号表示方法、订货内容、尺寸、外形、重量、技术要求、试验方法、检验规则、包装、标志及质量证明书。本标准适用于海洋平台结构用厚度为20mm～150mm的中锰钢钢板（以下简称钢板）。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T222
钢的成品化学成分允许偏差
GB/T223.4钢铁及合金锰含量的测定电位滴定或可视滴定法GB/T 223.5
钢铁酸溶硅和全硅含量的测定还原型硅钼酸盐分光光度法钢铁及合金铝含量的测定铬天青S分光光度法GB/T223.9
GB/T223.11
GB/T 223.14
GB/T223.19
GB/T223.23
GB/T223.26
GB/T 223.37
GB/T223.40
GB/T223.62
GB/T 223.67
GB/T223.69
GB/T 223.72
GB/T 228.1
GB/T229
GB/T247
钢铁及合金铬含量的测定可视滴定或电位滴定法钢铁及合金化学分析方法钼试剂萃取光度法测定钒含量钢铁及合金化学分析方法新亚铜灵-三氯甲烷萃取光度法测定铜量钢铁及合金镍含量的测定丁二酮分光光度法钢铁及合金钼含量的测定硫氰酸盐分光光度法钢铁及合金化学分析方法蒸馏分离-靛酚蓝光度法测定氮量钢铁及合金铌含量的测定氯磺酚S分光光度法钢铁及合金化学分析方法乙酸丁酯萃取光度法测定磷量钢铁及合金硫含量的测定次甲基蓝分光光度法钢铁及合金碳含量的测定管式炉内燃烧后气体容量法钢铁及合金硫含量的测定重量法金属材料拉伸试验第1部分：室温试验方法金属材料
夏比摆锤冲击试验方法
钢板和钢带包装、标志及质量证明书的一般规定GB/T709—2019#
热轧钢板和钢带的尺寸、外形、重量及充许偏差GB/T2970
GB/T2975
GB/T4336
GB/T5313
GB/T8170
GB/T14977
GB/T17505
GB/T20066
GB/T20123
厚钢板超声检测方法
钢及钢产品力学性能试验取样位置及试样制备碳素钢和中低合金钢
多元素含量的测定火花放电原子发射光谱法（常规法）厚度方向性能钢板
数值修约规则与极限数值的表示和判定热轧钢板表面质量的一般要求
钢及钢产品交货一般技术要求
钢和铁化学成分测定用试样的取样和制样方法钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法）1
GB/T38713—2020
GB/T20124
GB/T20125

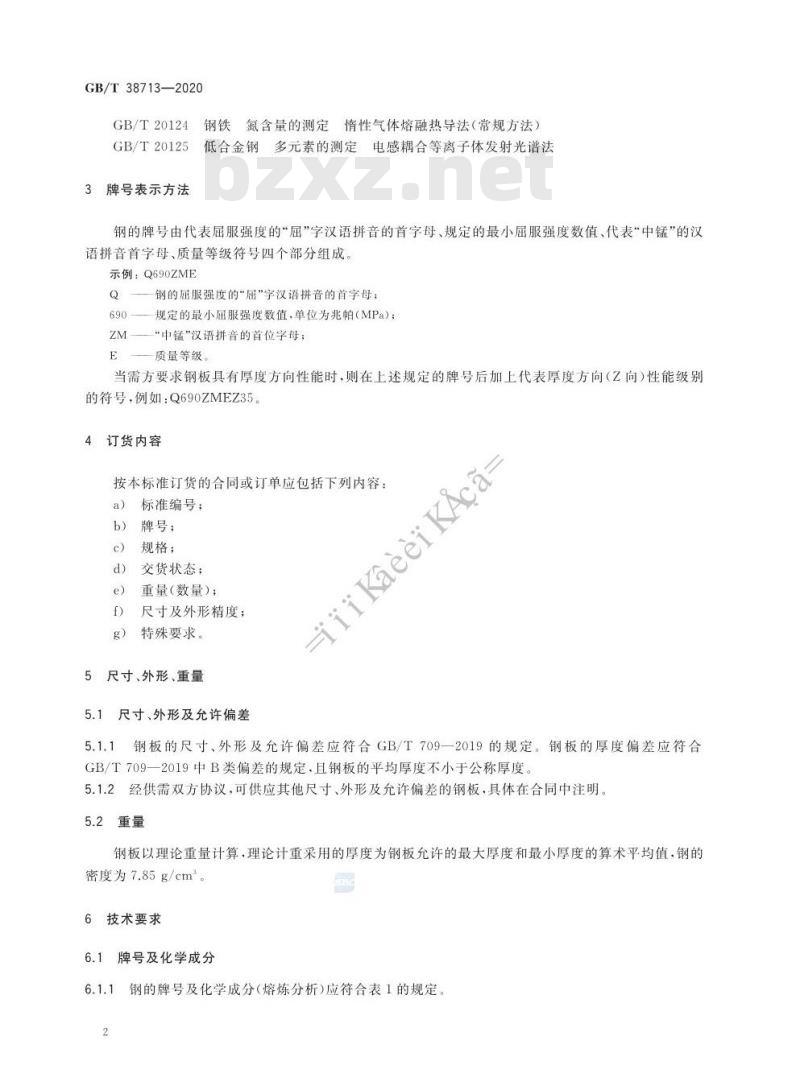

牌号表示方法
钢铁氮含量的测定情性气体熔融热导法（常规方法）低合金钢多元素的测定电感耦合等离子体发射光谱法钢的牌号由代表屈服强度的“屈”字汉语拼音的首字母、规定的最小屈服强度数值、代表“中锰”的汉语拼音首字母、质量等级符号四个部分组成。示例：Q690ZME
Q——钢的屈服强度的“屈\字汉语拼音的首字母；690——规定的最小屈服强度数值，单位为兆帕（MPa)；ZM——\中锰\汉语拼音的首位字母；E——质量等级。
当需方要求钢板具有厚度方向性能时，则在上述规定的牌号后加上代表厚度方向（Z向）性能级别的符号，例如：Q690ZMEZ35。
4订货内容
-iiKaeerKAca
按本标准订货的合同或订单应包括下列内容：a）标准编号：；
牌号；
规格；
交货状态；
重量（数量）；
尺寸及外形精度；
特殊要求。
尺寸、外形、重量
尺寸、外形及允许偏差
钢板的尺寸、外形及允许偏差应符合GB/T709一2019的规定。钢板的厚度偏差应符合5.1.1
GB/T709一2019中B类偏差的规定，且钢板的平均厚度不小于公称厚度。5.1.2经供需双方协议，可供应其他尺寸、外形及充许偏差的钢板，具体在合同中注明。2重量
钢板以理论重量计算，理论计重采用的厚度为钢板充许的最大厚度和最小厚度的算术平均值，钢的密度为7.85g/cm2。
6技术要求bzxz.net
6.1牌号及化学成分

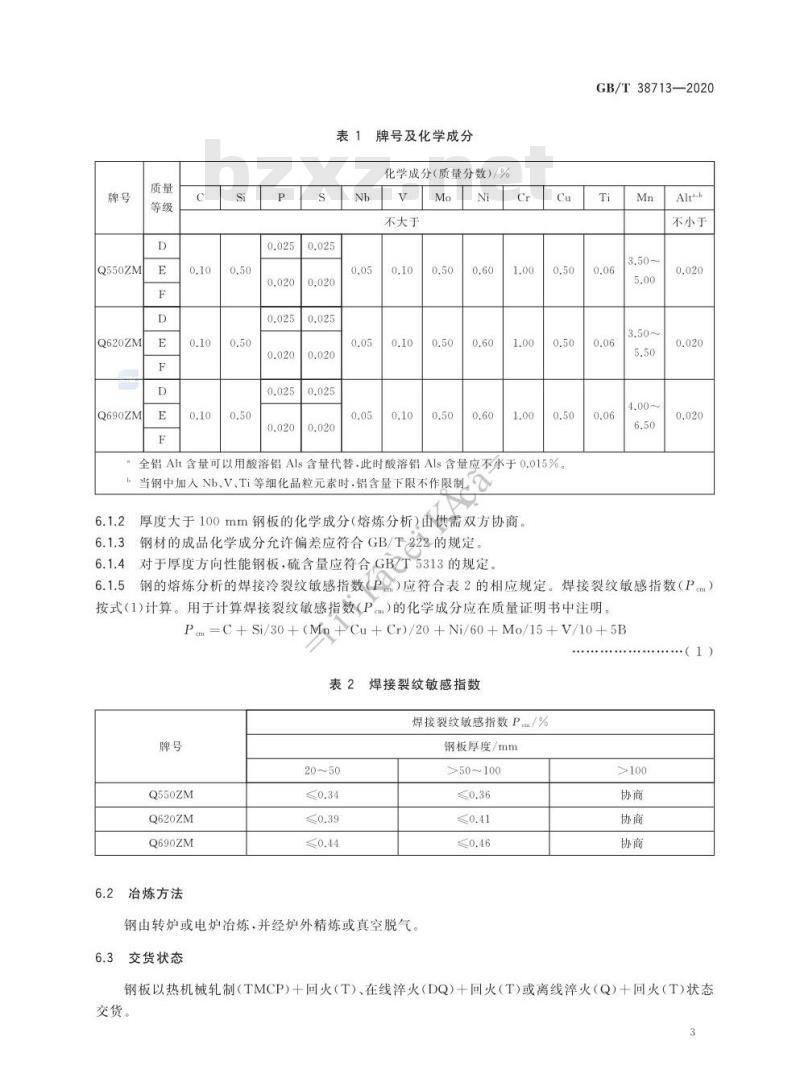

6.1.1钢的牌号及化学成分（熔炼分析）应符合表1的规定2
Q550ZM
Q620ZM
Q690ZM
牌号及化学成分
化学成分（质量分数)/%
不大于
全铝Alt含量可以用酸溶铝Als含量代替·此时酸溶铝Als含量应不小于0.015%，当钢中加入Nb、V、Ti等细化品粒元素时，铝含量下限不作限制。6.1.2
厚度大于100mm钢板的化学成分（熔炼分析）由供需双方协商钢材的成品化学成分允许偏差应符合GB/T222的规定。6.1.3
6.1.4对于厚度方向性能钢板，硫含量应符合GBIT5313的规定。GB/T38713—2020
不小于
6.1.5钢的熔炼分析的焊接冷裂纹敏感指数（Pm）应符合表2的相应规定。焊接裂纹敏感指数（Pcm）按式(1)计算。用于计算焊接裂纹敏感指数(Pcm）的化学成分应在质量证明书中注明，Pem=C+Si/30+（Mn+Cu+Cr)/20+Ni/60+Mo/15+V/10+5B.....
表2焊接裂纹敏感指数
焊接裂纹敏感指数Pm/%
Q550ZM
Q620ZM
Q690ZM
6.2冶炼方法
钢由转炉或电炉冶炼，并经炉外精炼或真空脱气6.3
交货状态
钢板厚度/mm
>50~100
.....(1)
钢板以热机械轧制（TMCP）十回火（T）、在线淬火（DQ）十回火（T)或离线淬火（Q）十回火（T)状态交货。
GB/T38713—2020
6.4力学性能
钢板的力学性能应符合表3和表4的规定6.4.2钢材的冲击试验结果按一组3个试样的算术平均值进行计算，允许其中一个试验值低于规定值，但不应低于规定值的70%。
表3拉伸性能
拉伸试验
Q550ZM
Q620ZM
Q690ZM
质量等级
D、E、F
D、E、F
拉伸试验采用横向试样
上屈服强度b
Rn/MPa,不小于
如届服现象不明显，采用规定塑性延伸强度R.2代替抗拉强度
670830
720890
770~940
表4冲击性能
屈强比ReH/R.
不大于
夏比（V型缺口）冲击试验
Q550ZM
Q620ZM
Q690ZM
质量等级
试验温度
冲击试验取纵向试样，但供方应保证横向冲击性能，断后伸长率A/%
不小于
冲击吸收能量KV./J,不小于
6.4.3钢板的厚度方向性能应符合表5的规定。3个试样的算术平均值应不低于表5规定值，仅允许一个试样的单值低于表5规定的平均值，但不得低于表5中相应级别的最小单值表5厚度方向性能
厚度方向性能级别
厚度方向断面收缩率2/%
3个试样平均值
单个试样值
6.5表面质量
GB/T38713-—2020
6.5.1钢板表面不应有裂纹、气泡、结疤、夹杂、折叠和压人的氧化铁皮等有害缺陷。钢板不应有目视可见的分层
6.5.2钢板的表面允许有不妨碍检查表面缺陷的薄层氧化铁皮、锈蚀，由于压人氧化铁皮脱落所引起的不显著的粗糙、压痕等其他局部缺陷，但深度不应大于钢板厚度公差之半，且缺陷处钢板厚度应不小于钢板的最小厚度。
6.5.3钢板表面缺陷不允许焊补，允许修磨清理，但应保证钢板的最小厚度，修磨清理处应平滑无棱角。
6.5.4经供需双方协定，表面质量可按照GB/T14977的规定。6.6超声检测
厚度方向性能钢板应逐张进行超声检验，检验方法为GB/T2970，其验收级别应在合同中注明。经供需双方协商，也可对其他钢板进行超声检测。6.7其他特殊要求
经供需双方协议，需方可对钢板应变时效冲击、可焊性等提出其他特殊要求，具体在合同中注明。eeiKAca
7试验方法
7.1、化学成分
钢的化学成分分析按GB/T4336、GB/T20123、GB/T20124、GB/T20125或其他通用方法进行，仲裁时应按GB/T223.4、GB/T223.5、GBT223.9、GB/T223.11、GB/T223.14、GB/T223.19、GB/T223.23、GB/T223.26、GB/T22337、GB/T223.40、GB/T223.62、GB/T223.67、GB/T223.69、GB/T223.72的规定进行。
7.2取样方法
7.2.1制取拉伸试验试样，当钢材的厚度不大于40mm时，取全截面矩形试样，试样宽度为25mm当试验机能力不足时，可在试样的一个轧制面加工，使厚度减薄至25mm。当钢材的厚度大于40mm时，取圆截面试样，其轴线位于钢板1/4厚度处或尽量接近此位置，试样的直径为14mm；可根据试验机能力，采用全截面试样。厚度大于100mm的钢板，增加1/2厚度拉伸试验，取圆截面试样，其轴线位于钢板厚度1/2处
7.2.2制取冲击试验试样，当钢材的厚度小于40mm时，冲击试样应为近表面试样，试样边缘距一个轧制面小于2mm；当钢材的厚度不小于40mm时，试样轴线应位于钢材1/4厚度处或尽量接近此位置。厚度天于50mm的钢板，增加1/2厚度冲击试验，其轴线位于钢板厚度1/2处。7.3厚度测量
钢板厚度的测量部位应在距钢板的侧边不小于10mm任意处，钢带厚度的测量部位应在距钢带的侧边不小于40mm任意处。
钢板平均厚度测量方法：
a）钢板平均厚度可采用自动或手工方法测量。b）钢板侧边的测量位置：采用自动方法测量时，在侧边不小于10mm、不大于300mm的范围内测量；采用手工方法测量时，在侧边不小于10mm、不大于100mm的范围内测量。5
GB/T38713—2020
按图1所示，至少选两条线进行测量，每条线至少选3个测量点（当选测量点大于3个时，每条线的测量点应一致）：并按平均值计算钢板平均厚度线！
说明：
测量点。
钢板厚度测量位置示意图
其他试验项目
每批钢板的检验项目的试验方法应符合表6的规定。Aca
表6检验项目、取样数量取样方法及试验方法序号
检验项目
化学成分（熔炼分析）
拉伸试验
冲击试验
厚度方向性能试验
超声检测
表面质量
尺寸、外形
检验规则
取样数量
3个/批
3个/批
取样方法
GB/T20066
GB/T 2975,7.2
GB/T2975、7.2
GB/T5313
钢板的检查和验收由供方技术质量监督部门进行钢板应逐热处理张进行组批验收。8.2
钢板检验项目的取样数量、取样方法应符合表6的规定。检验项目的复验和验收规则应符合GB/T17505的规定试验方法
GB/T228.1
GB/T229
GB/T5313
GB/T2970
适宜量具，7.3
8.5化学成分和力学性能检验结果采用修约值比较法进行修约，修约规则应符合GB/T8170的规定。
包装、标志及质量证明书
GB/T38713—2020
钢板的包装、标志及质量证明应符合GB/T247的规定。其中钢板的压印标识应包括：牌号、钢板号、炉号等内容。
