【HG化工标准】 代替 HG/T 2151-1991 橡胶平行板塑性计技术条件

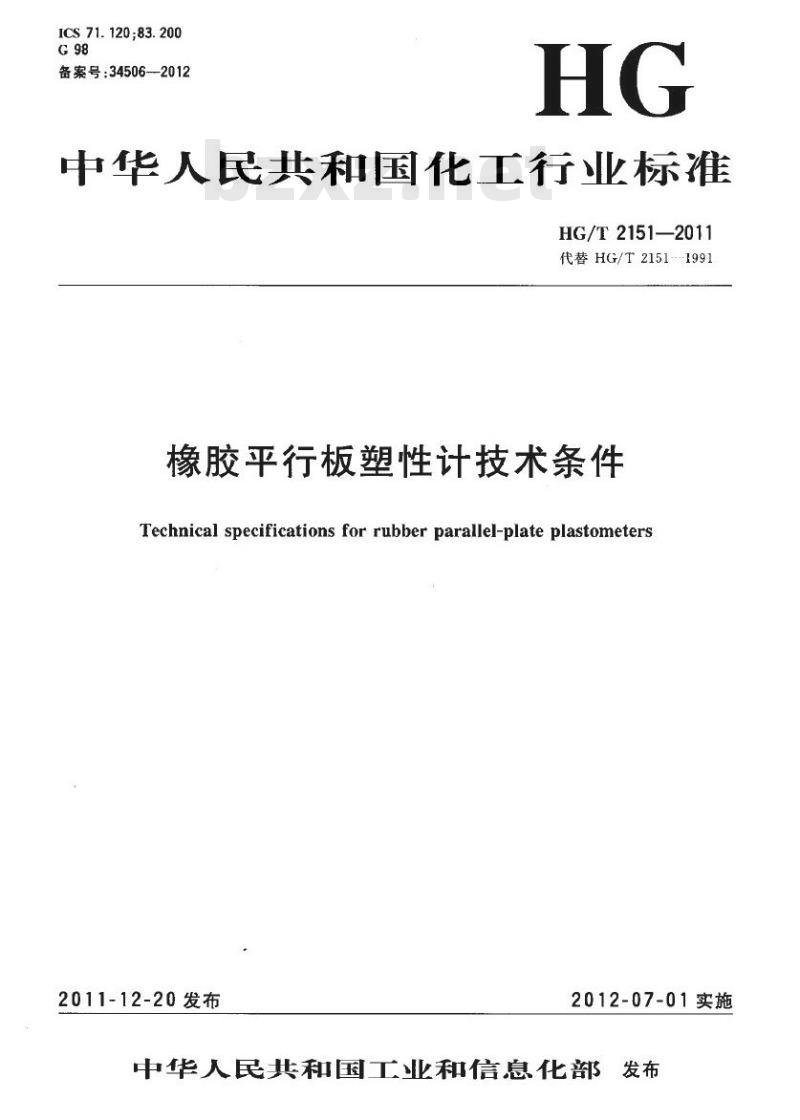

ICS71.120;83.200 备案号：34506-2012 中华人民共和国化工行业标准 HG/T2151—2011 代替 HG/T2151—1991 橡胶平行板塑性计技术条件 Technical specifications for rubber parallel-plate plastometers 2011-12-20 发布 2012-07-01 实施 中华人民共和国工业和信息化部发布 前言 本标准代替 HG/T2151—1991《橡胶平行板（威廉氏）塑性计技术条件》。本标准与 HG/T2151—1991 相比主要变化如下：增加了橡胶平行板塑性计结构示意图（见本版的 3.1）；修改了原标准中的温升要求（见本版的 4.4）；修改了原标准中的温度试验（见本版的 5.5）；修改了原标准运输颠簸试验（见本版的 5.10）；删除了原标准中的 4.11 电源电压变化影响试验。 本标准由中国石油和化学工业联合会提出。本标准由化学工业橡胶测试仪器设备标准化技术委员会归口。 本标准起草单位：江都市新真威试验机械有限责任公司、北京友深电子仪器有限公司、北京橡胶工业研究设计院。 本标准主要起草人：沈克会、朱庆华、何成。 本标准所代替标准的历次版本发布情况为：HG/T2151—1991。 1 范围 本标准规定了橡胶平行板塑性计的主要结构、要求、试验方法、检验规则、仪器成套性及标志和包装。本标准适用于平行板塑性计。 2 规范性引用文件 下列文件中的条款通过本标准的引用而构成为本标准的条款。凡是注日期的引用文件，其随后所有修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 HG/T2382 橡胶测试仪器设备通用技术要求 3 主要结构 3.1 主要部件 橡胶平行板塑性计的主要部件包括：百分表、表盘调节螺丝、提升杆、支架、平行板、加载系统（见图1）。 3.2 上、下平行板 两个平行板厚度不小于 10mm，直径为 40mm，安装在一个合适的机构上，以使一块平行板相对于另一块平行板移动。下平行板中心放置试样，上平行板为活动板，加载系统能在两平行板间施加 49N±0.5N 的力，包括在试验中百分表弹簧的作用力。 3.3 百分表 百分表盘的分度值为 0.01mm，量程大于 10mm。 3.4 恒温箱 恒温箱具有热空气循环功能，试验区域的温度控制准确度应达到 ±1℃。 4 要求 4.1 正常工作条件 a) 在无震动的环境中，周围无腐蚀介质； b) 电源电压波动不超过额定电压 ±10%； c) 电源频率变化不大于 1Hz； d) 相对湿度小于 85%。 4.2 压缩力 试样所受压缩力应为 49N±0.5N。 4.3 平行度 两平行平板的平行度公差为 0.05mm。 4.4 温度 a) 温度控制范围：室温～100℃； b) 温度控制误差：±1℃； c) 升温后 0.5h 内达到恒温要求。 4.5 绝缘强度 在周围空气温度小于 20℃，相对湿度小于 85% 情况下，在 1min 内应承受如下试验而无击穿和飞弧现象： 项目：电力电路对机壳；试验电压：1500V；试验电源频率：50Hz。 4.6 绝缘电阻 电力电路对机壳的绝缘电阻在正带条件下均大于 7MΩ。 4.7 外观要求 4.7.1 油漆的颜色应美观大方，色调柔和，套色协调，不同颜色的界限应分明，不得互相污染。 4.7.2 电镀零件表面应无斑点、锈蚀等现象。 4.8 噪声 平行板塑性计工作音响应正常，噪声声压级不超过 65dB(A)。 4.9 耐运输颠簸试验 平行板塑性计在包装条件下，应能承受运输颠簸试验而无损坏，颠簸后的仪器不经修调仍应符合本标准的要求。 5 试验方法 5.1 试验条件 试验应在 4.1 规定的条件下进行。 5.2 工具、量具及仪器 a) 厚度规； b) 兆欧表（500V）； c) 绝缘强度测试仪； d) 系统精度高于 0.5% 的压力测力装置； e) 声级计； f) 测温仪。 5.3 压缩力试验 用系统精度高于 0.5% 的测力装置测活动上平行板及其组合零件（包括位移指示器的作用力）所产生的压缩力为 49N±0.5N。测力装置应放在上、下平行板之间的中心位置上。 5.4 平行度试验 在下平行板水平情况下，运动上平行板与下平行板贴紧，用厚度规（即塞尺）测在直径为 40mm 区域内上、下平行板最大间隙不得超过 0.0
