【HG化工标准】 代替 HG/T 2376-1992 搪玻璃套筒式换热器

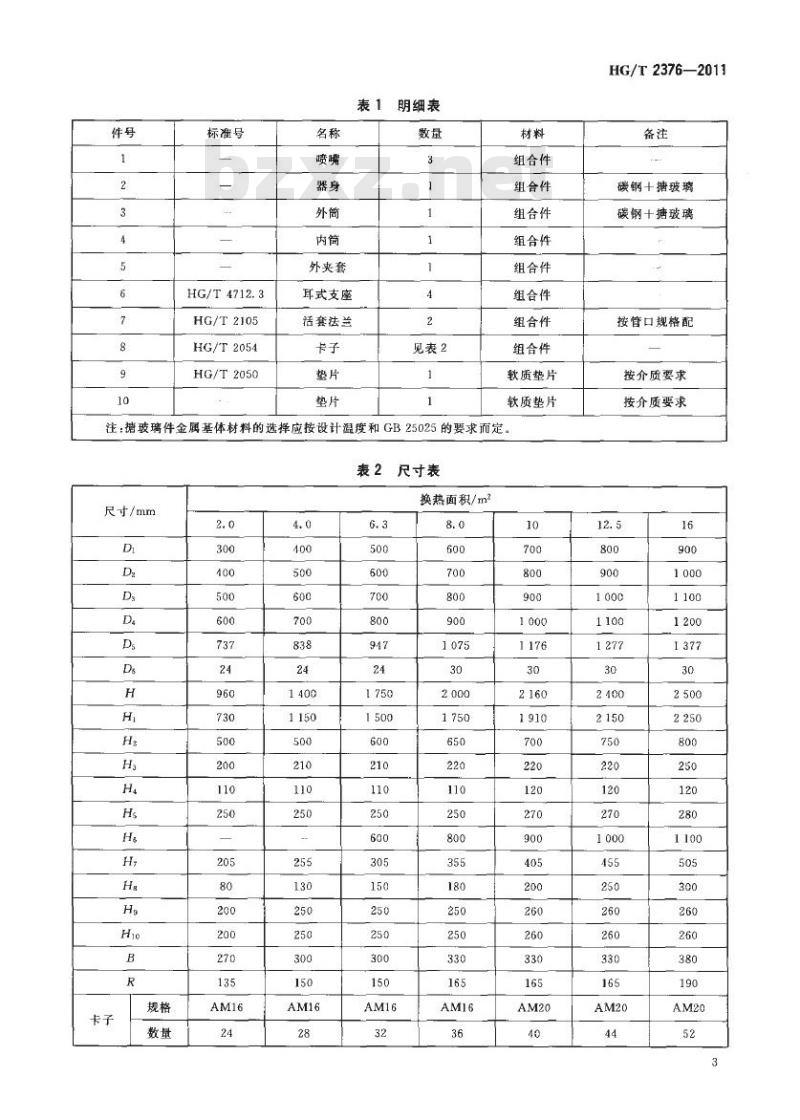

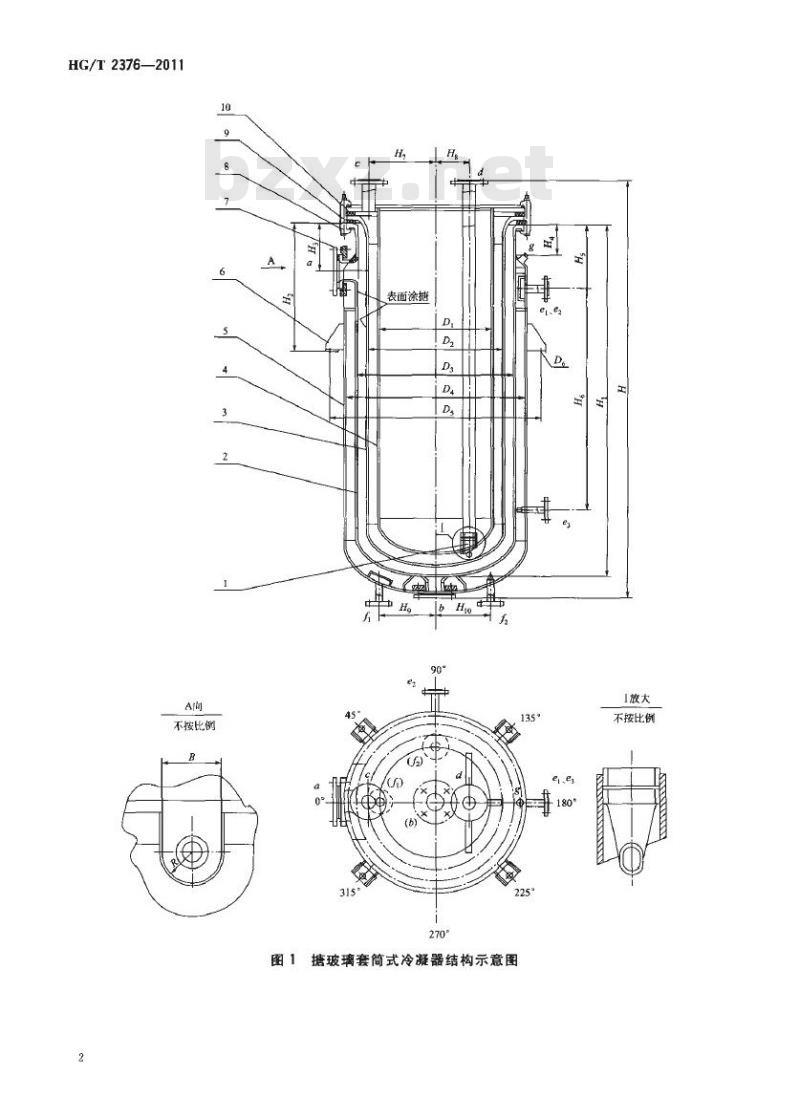

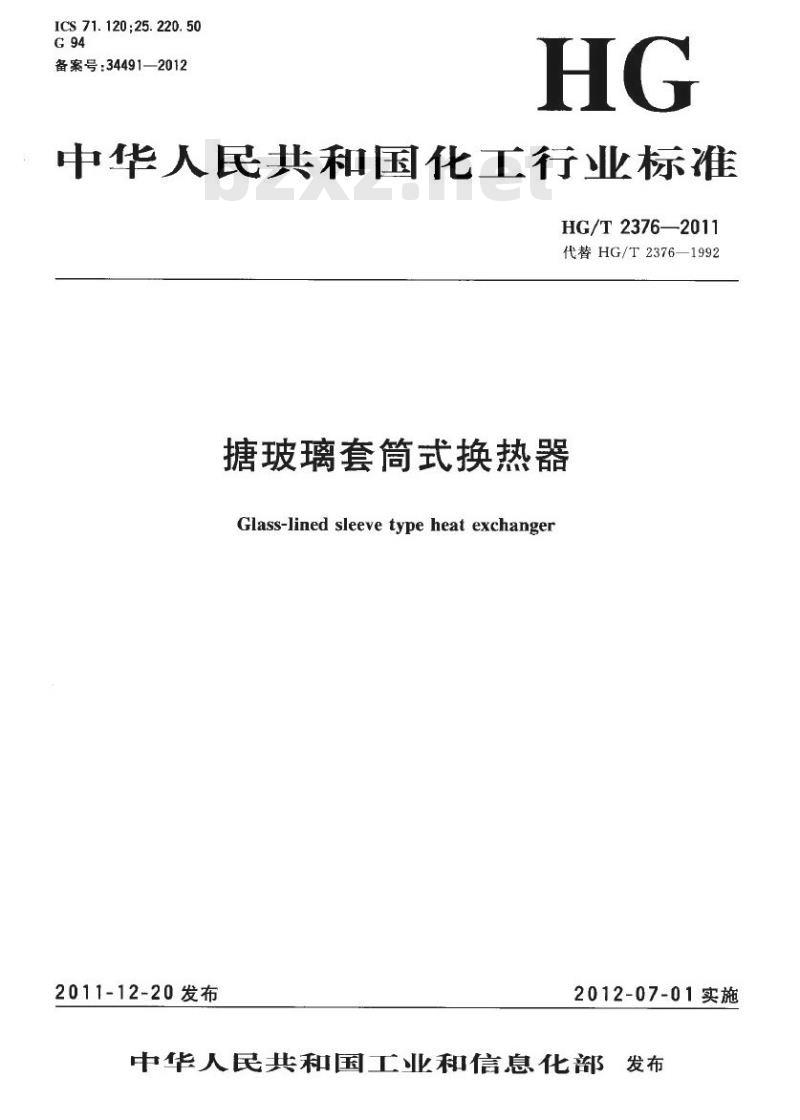

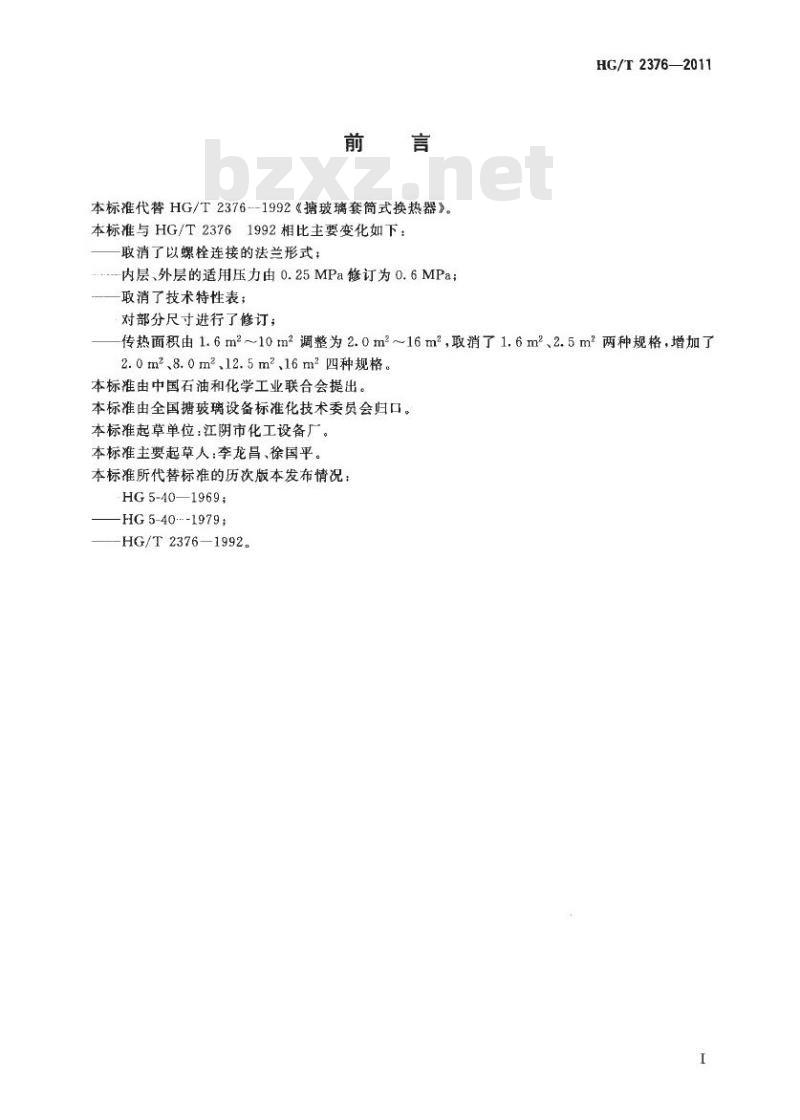

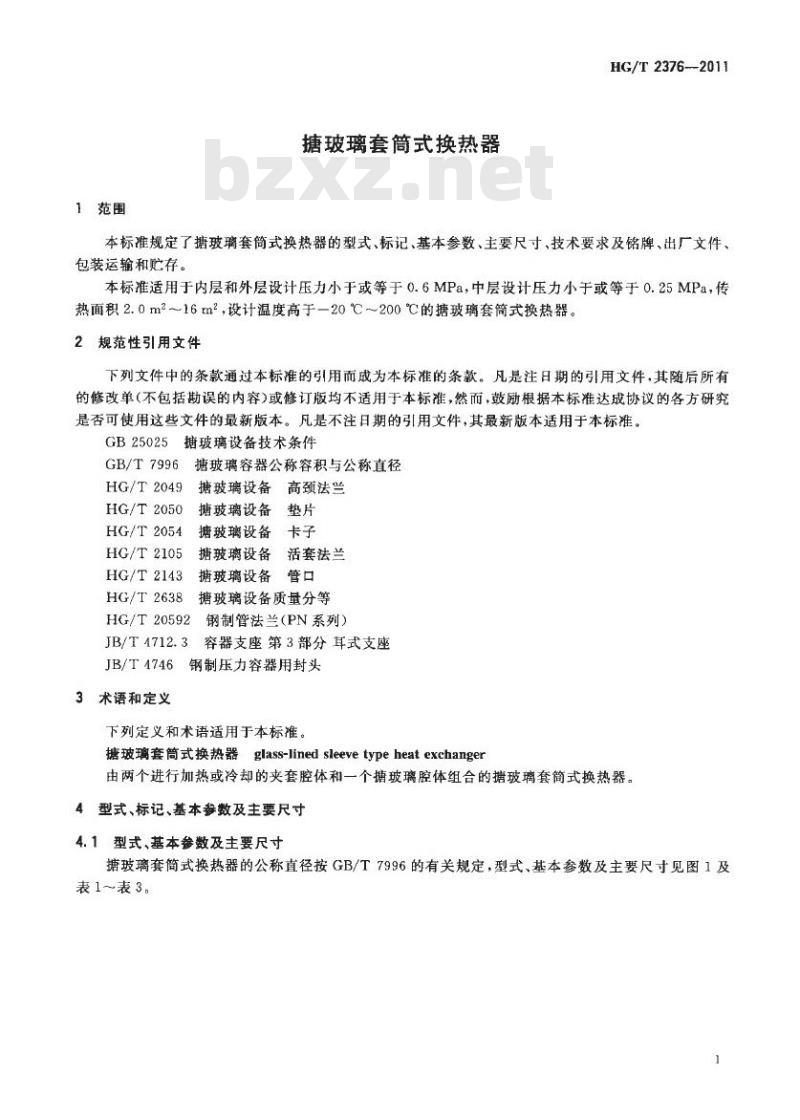

HG/T 2376—2011 代替 HG/T 2376—1992 搪玻璃套筒式换热器 Glass-lined sleeve type heat exchanger 2011-12-20 发布 2012-07-01 实施 中华人民共和国工业和信息化部发布 前言 本标准代替 HG/T 2376—1992《搪玻璃套筒式换热器》。本标准与 HG/T 2376—1992 相比主要变化如下： 1. 取消了以螺栓连接的法兰形式； 2. 内层、外层的适用压力由 0.25MPa 修订为 0.6MPa； 3. 取消了技术特性表； 4. 对部分尺寸进行了修订； 5. 传热面积由 1.6m²~10m² 调整为 2.0m²~16m²，取消了 1.6m²、2.5m² 两种规格，增加了 2.0m²、8.0m²、12.5m²、16m² 四种规格。 本标准由中国石油和化学工业联合会提出。本标准由全国搪玻璃设备标准化技术委员会归口。本标准起草单位：江阴市化工设备厂。本标准主要起草人：李龙昌、徐国平。本标准所代替标准的历次版本发布情况：HG 5-40—1969; HG 5-40—1979; HG/T 2376—1992。 1 范围 搪玻璃套筒式换热器 本标准规定了搪玻璃套筒式换热器的型式、标记、基本参数、主要尺寸、技术要求及铭牌、出厂文件、包装运输和储存。 本标准适用于内层和外层设计压力小于或等于 0.6MPa，中层设计压力小于或等于 0.25MPa，传热面积 2.0m²～16m²，设计温度高于 -20℃～200℃ 的搪玻璃套筒式换热器。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准： GB 25025 搪玻璃设备技术条件 GB/T 7996 搪玻璃容器公称容积与公称直径 HG/T 2049 搪玻璃设备高颈法兰 HG/T 2050 搪玻璃设备垫片 HG/T 2054 搪玻璃设备卡子 HG/T 2105 搪玻璃设备活套法兰 HG/T 2143 搪玻璃设备管口 HG/T 2638 搪玻璃设备质量分等 HG/T 20592 钢制管法兰（PN系列） JB/T 4712.3 容器支座第3部分耳式支座 JB/T 4746 钢制压力容器用封头 3 术语和定义 下列定义和术语适用于本标准。 搪玻璃套筒式换热器 (glass-lined sleeve type heat exchanger)：由两个用于加热或冷却的夹套腔体和一个搪玻璃腔体组合而成的搪玻璃套筒式换热器。 4 型式、标记、基本参数及主要尺寸 4.1 型式、基本参数及主要尺寸 搪玻璃套筒式换热器的公称直径按 GB/T 7996 的有关规定，型式、基本参数及主要尺寸见图 1 及表 1～表 3。 表 1 明细表 件号 | 名称 | 数量 | 材料 1 | 喷嘴 | 3 | 组合件 2 | 器身 | 1 | 组合件 3 | 外筒 | 1 | 组合件 4 | 内筒 | 1 | 组合件 5 | 外夹套 | 1 | 组合件 6 | 耳式支座 | 4 | 组合件 7 | 活套法兰 | 2 | 组合件 8 | 卡子 | 见表 2 | 组合件 9 | 垫片 | 1 | 软质垫片 10 | 垫片 | 1 | 软质垫片 注：搪玻璃件金属基体材料的选择应按设计温度和 GB 25025 的要求而定。 表 2 尺寸表 （包含参数：D, D2, Ds, De, H, H4, Hs, He, B, R） 规格 2.0: D=300, 400, 500, 600... 规格 4.0: D=400, 500, 600, 700... 表 3 卡子规格 规格 | 数量 2.0 | AM16 (24) 4.0 | AM16 (28)
