【GB国家标准】 应急导向系统 设置原则与要求第1部分:建筑物内

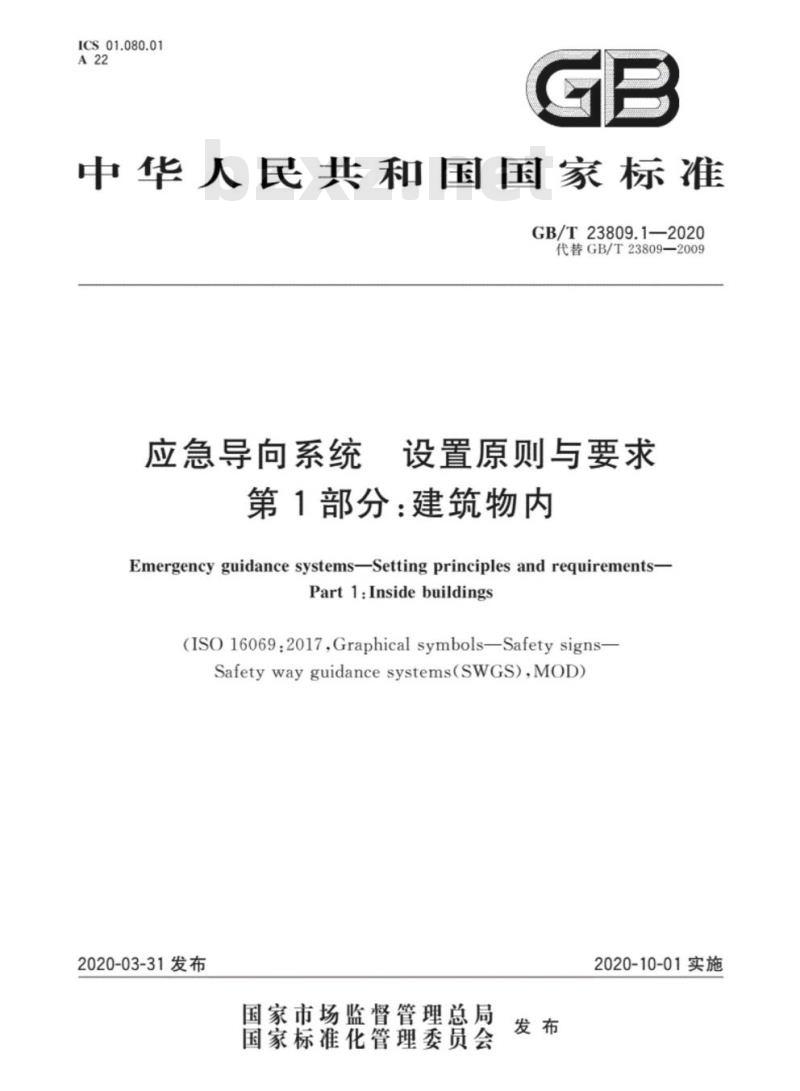

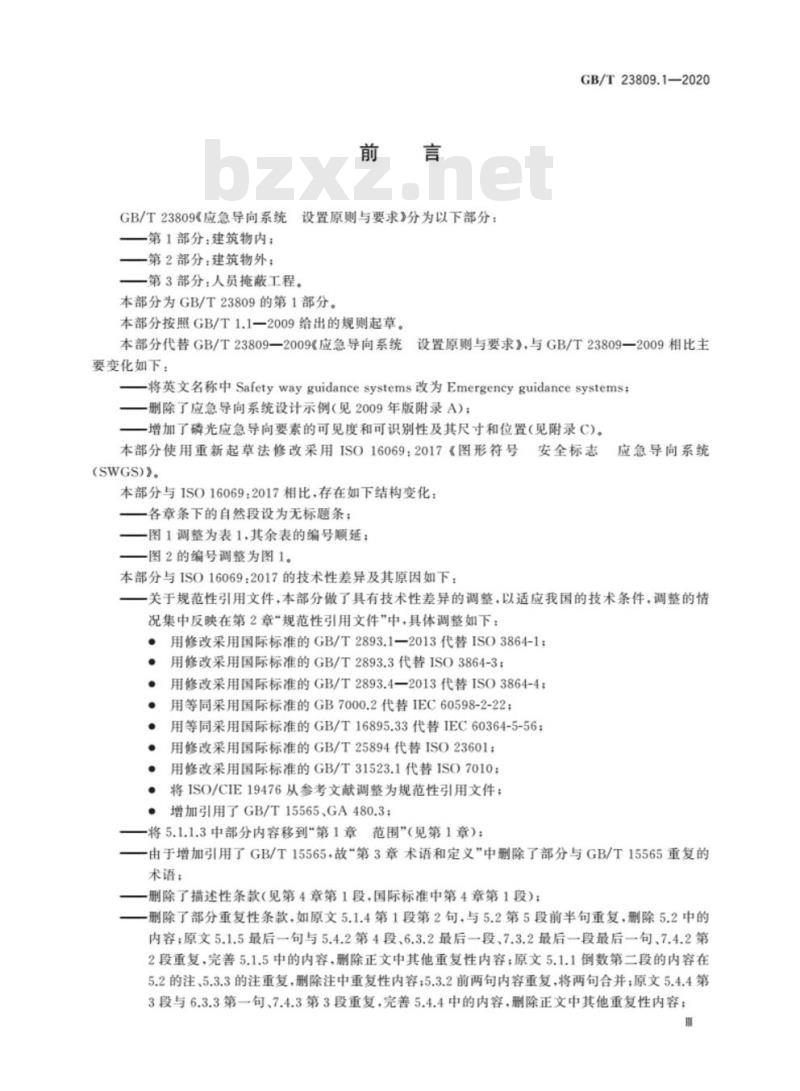

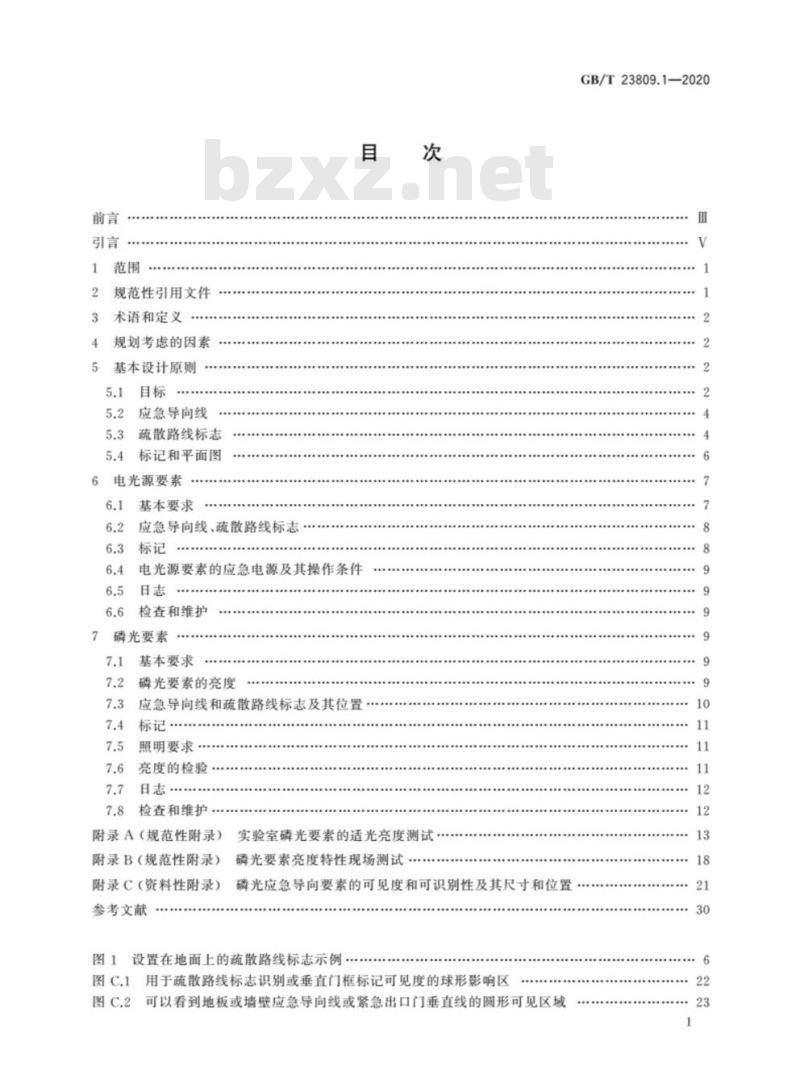

ICS 01.080.01 GB/T 23809.1—2020 中华人民共和国国家标准 代替 GB/T 23809—2009 应急导向系统 设置原则与要求 第1部分：建筑物内 Emergency guidance systems—Setting principles and requirements Part 1: Inside buildings (ISO 16069:2017, Graphical symbols—Safety signs—Safety way guidance systems (SWGS), MOD) 2020-03-31 发布 国家市场监督管理总局 国家标准化管理委员会 2020-10-01 实施 目录 1 范围 2 规范性引用文件 3 术语和定义 4 规划考虑的因素 5 基本设计原则 5.1 目标 5.2 应急导向线 5.3 疏散路线标志 5.4 标记和平面图 5.5 电光源要素 6 基本要求 6.1 应急导向线、疏散路线标志 6.2 标记 6.3 电光源要素的应急电源及其操作条件 6.4 日志 6.5 检查和维护 7 磷光要素 7.1 基本要求 7.2 磷光要素的亮度 7.3 应急导向线和疏散路线标志及其位置：标记 7.4 照明要求 7.5 亮度的检验 7.6 日志 7.7 检查和维护 附录A（规范性附录） 附录B（规范性附录） 附录C（资料性附录） 参考文献 前言 GB/T 23809《应急导向系统 设置原则与要求》分为以下部分： 第一部分：建筑物内； 第二部分：建筑物外； 第三部分：人员掩蔽工程。 本部分为 GB/T 23809 的第 1 部分。本部分按照 GB/T 1.1—2009 给出的规则起草。 本部分代替 GB/T 23809—2009《应急导向系统 设置原则与要求》，与 GB/T 23809—2009 相比主要变化如下： 1. 将英文名称中的 Safety way guidance systems 改为 Emergency guidance systems； 2. 删除了应急导向系统设计示例（见 2009 年版附录 A）； 3. 增加了磷光应急导向要素的可见度和可识别性及其尺寸和位置（见附录 C）。 本部分使用重新起草法修改，采用 ISO 16069:2017《图形符号 安全标志 (SWGS)》。 本部分与 ISO 16069:2017 相比，存在如下结构变化：各章条下的自然段设为无标题条；图 1 调整为表 1，其余表的编号顺延；图 2 的编号调整为图 1。 本部分与 ISO 16069:2017 的技术性差异及其原因如下： 关于规范性引用文件，本部分做了具有技术性差异的调整，以适应我国的技术条件，具体调整如下： - 用修改采用国际标准的 GB/T 2893.1—2013 代替 ISO 3864-1； - 用修改采用国际标准的 GB/T 2893.3 代替 ISO 3864-3； - 用修改采用国际标准的 GB/T 2893.4—2013 代替 ISO 3864-4； - 用等同采用国际标准的 GB 7000.2 代替 IEC 60598-2-22。 附录C（资料性附录）内容摘要： 包含磷光应急导向要素的可见度和可识别性及其尺寸和位置。涉及图 C.1 至图 C.7，展示了地面疏散路线标志示例、地板或墙壁应急导向线或紧急出口门垂直线的圆形可见区域等。涉及的相关表格包括： - 表 1、表 2：涉及 150mm 地板标志及墙壁/紧急出口门处标志的圆形可识别区域； - 表 3：安装要素的最低亮度要求； - 表 C.1、C.2、C.3：涉及磷光要素的距离因数（包括眼高度差 1.5m、1.0m、0.5m、0m 等情况）及延迟特性的最低亮度要求。
